solidworks2020怎么预览和移除区域

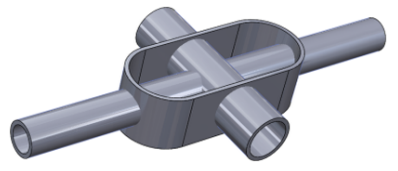

下面给大家分享的是solidworks2020怎么预览和移除区域的方法与步骤,希望能帮助到大家! 要使用相交工具移除区域:
第1步、打开零件后,单击相交(特征工具栏)或插入> 特征> 相交。
第2步、在 PropertyManager 中,执行下列操作: 第3步、在弹出窗口 FeatureManager 设计树中,针对要相交的实体、曲面或平面选择 Shell 1、Extrude-Thin1 和 Extrude-Thin2。 第4步、单击创建两者,然后单击相交。 第5步、软件将填充区域列表。第6步、在预览选项下,单击显示包含和排除的区域。第7步、在图形区域中,选择一个内管道。

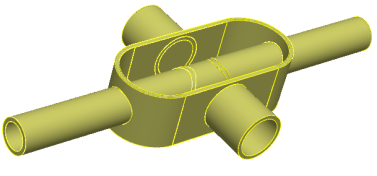

第8步、将从预览中移除突出显示的管道。 同时将在区域列表中选定该管道对应的区域。
第9步、在区域列表中,选择 Region 14 和 Region 15。

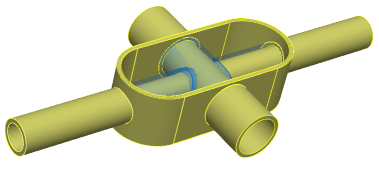

第10步、将在预览中突出显示相应管道。

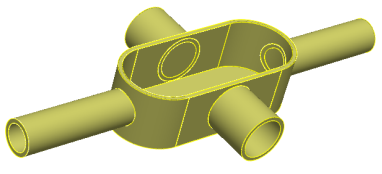

第11步、在图形区域中,选择壳体内的所有管道直到它们从预览中消失。

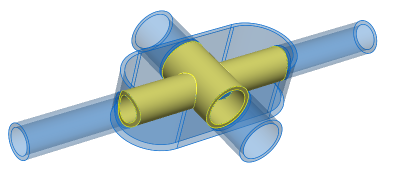

第12步、在 PropertyManager 中的预览选项下,单击显示排除的区域。

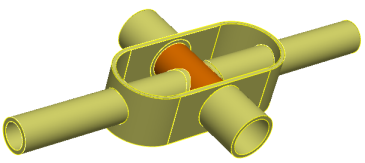

第13步、单击同时显示包含和排除的区域。
第14步、单击反选。第15步、单击 。 以上就是solidworks2020怎么预览和移除区域,希望大家喜欢,请继续关注好吧啦网。相关文章:
