UG怎么创建孔系列特征

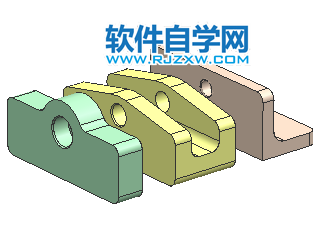

本例显示如何创建一个孔系列特征，它穿过装配中的三个部件。 第1步、选择主页选项卡→特征组→孔 。第2步、选择上边框条→选择范围列表→整个装配，然后单击创建部件间链接 。第3步、在孔对话框中，从类型列表中选择孔系列。

第4步、在图形窗口中，单击组件的近面作为起始面。

第5步、指定作为草图平面的面

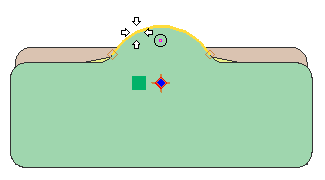

第6步、高亮显示圆弧的边并选择圆弧中心。

第7步、指定圆弧中心

第8步、单击确定。

第9步、单击完成草图。

第10步、在规格组中，指定起始、中间和终止孔尺寸的值。

起始体

中间体

结束体

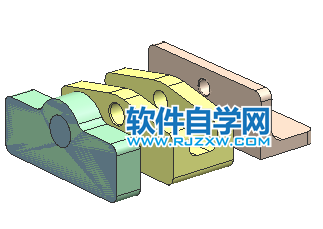

第11步、单击确定以在装配中创建孔系列特征。

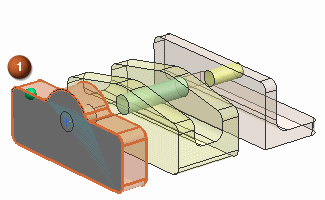

第12步、链接的面覆盖孔起点

第13步、要隐藏由孔系列创建的链接的面，在部件导航器中右键单击链接的面并选择隐藏。
