UG怎么创建螺钉间隙孔特征

UG怎么创建螺钉间隙孔特征，本例显示如何在圆形边的中心创建沉头螺钉间隙孔特征。

第1步、选择主页选项卡→特征组→孔 。

第2步、在孔对话框中，从类型列表中选择螺钉间隙孔。第3步、在上边框条上，确保选择了圆弧中心 。

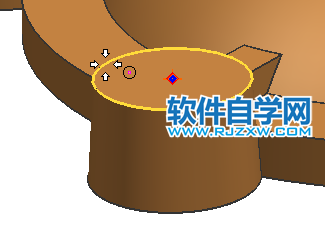

第4步、在图形窗口中，单击圆锥的边以选择圆弧中心。

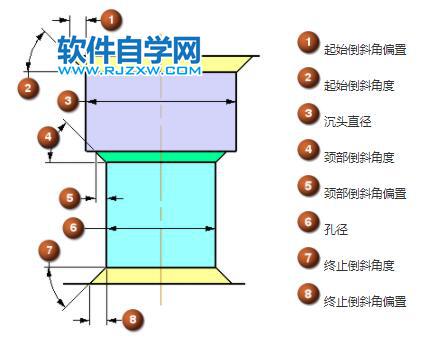

第5步、在形状和尺寸组中，为形状、螺钉类型、螺丝规格及等尺寸配对输入值。

对于本例，选择以下各项：

（1）、形状列表→沉头。（2）、螺钉类型列表→凹头，4762。（3）、螺丝规格列表→M10。

（4）、等尺寸配对列表→法向 (H13)。

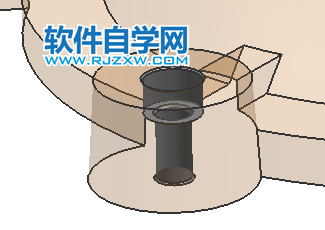

孔预览

第6步、单击确定以创建螺钉间隙孔特征。

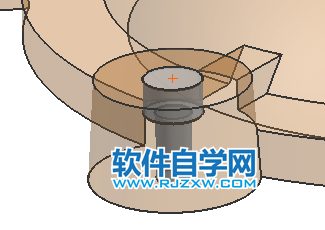

最终孔
