UGNX特征建模中的方法

通常，以基准特征开始设计，如基准坐标系和基准平面。它们可用于定位其他特征，如草图。

创建特征时，NX 会保留这些特征之间的关联。例如，在创建草图并旋转它时，NX 会保留从草图到旋转特征的关联。

要查看特征的父子关系，在部件导航器中选择特征。

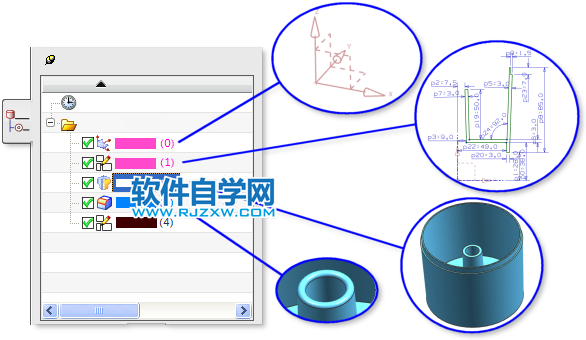

在本例中，在部件导航器中选择了特征 (2)，它是一个旋转特征。洋红色表示特征 (0) 与特征 (1) 都是旋转特征的父特征，特征 (0) 是一个基准坐标系，特征 (1) 是一个草图。特征 (3) 是一个边倒圆，以蓝色高亮显示，表明它是旋转特征的子项。

如果编辑草图，旋转特征会更新，因为它是草图的子项。旋转特征更新时，边倒圆也会更新，等等。
