UG10.0基于平的面绘制草图方法

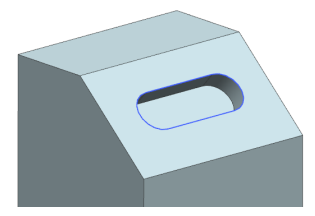

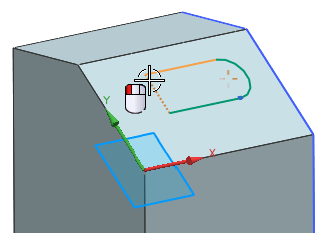

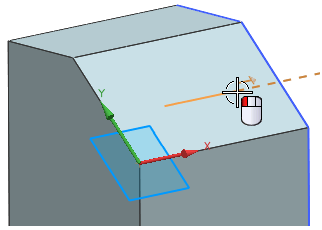

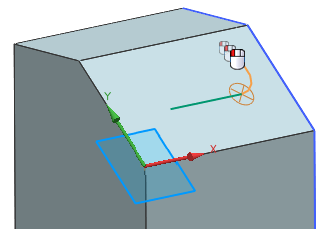

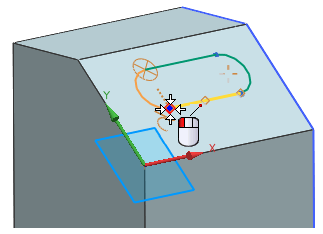

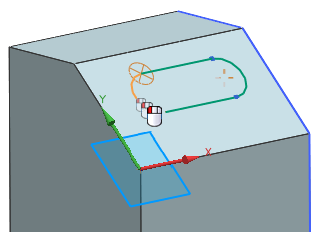

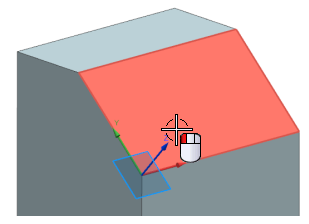

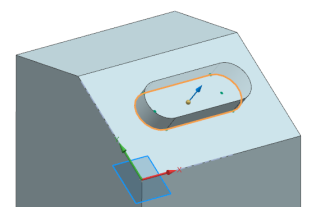

本教程说明如何基于平的面创建草图，以及如何动态地： 选择草图： （1）平面（2）方位（3）原点（4）在直线轮廓模式和圆弧轮廓模式之间切换。基于平的面绘制草图：1.选择主页选项卡→直接草图组→轮廓。2.单击面以定义草图平面、方位及原点。将光标移动到平面上后，可以在离将对草图原点进行约束所在的最近端点处预览草图原点。3.向右移动鼠标。看到带箭头的虚线辅助线时，单击面上的位置，以创建一条水平线。4.向直线右侧拖动，以从直线切换到圆弧创建模式。5.在直线上方移动鼠标。当看到一条通过圆弧中心点的点线辅助线时，单击鼠标。将创建一条与水平线相切的 180 度圆弧。6.平行于第一条直线，向左侧移动鼠标。当看到点线辅助线时，单击鼠标，以创建一条水平线。7.向直线左侧拖动，以从直线切换到圆弧创建模式。8.选择第一条直线的端点以完成轮廓。9.在草图处于活动状态时，选择主页选项卡→特征组→拉伸。10.在结束屏显输入框中，键入5。可能需要单击反向，以将草图拉伸到实体中。11.选择另一命令或单击鼠标中键，以创建拉伸，并完成草图。以上就是UG10.0基于平的面绘制草图方法，希望大家喜欢，请继续关注好吧啦网。
