UG10.0快速创建草图和实体模型的步骤

下面给大家分享的是UG10.0快速创建草图和实体模型的步骤，希望能帮助到大家！

本教程说明如何：

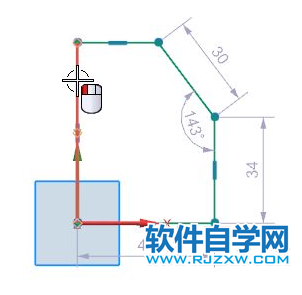

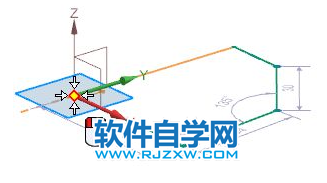

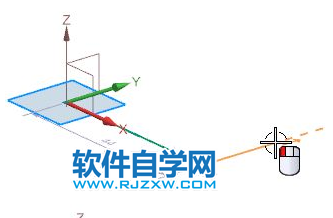

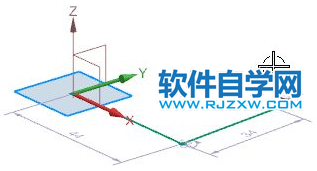

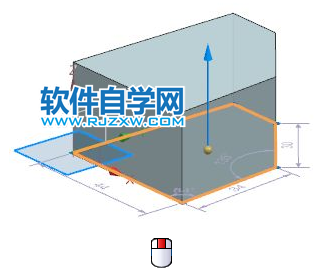

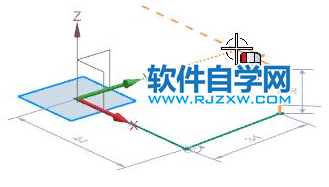

（1）在默认 XY 平面上创建草图（2）绘制形状草图（3）拉伸草图（4）编辑草图（5）添加尺寸快速创建草图和实体模型的步骤：1.选择主页选项卡→新建。2.“新建”对话框，根据模型模板创建毫米部件。在新文件名组的名称框中，键入 profile，然后单击确定。3.选择主页选项卡→直接草图组→轮廓。4.选择草图原点。将在默认 XY 平面上创建该草图。5.向下并向右移动鼠标，直至看到以虚线表示的带箭头辅助线，然后在直线长度约为 40 毫米时单击。=将创建一条水平线。6.向上移动鼠标，直至看到以虚线表示的带箭头辅助线，然后在直线长度约为 30 毫米时单击。将创建一条竖直线。7.向上并向左移动鼠标，然后在直线长度约为 30 毫米时单击某个屏幕位置。8.向左移动鼠标，直至看到以虚线表示的辅助线（如图所示），然后单击以创建与该辅助线垂直的直线端点。9.再次选择草图原点。10.选择主页选项卡→特征组→拉伸.11.单击鼠标中键以拉伸并完成草图。12.双击草图以进行编辑。13.选择主页选项卡→直接草图组→快速尺寸。14.选择所示的竖直线。以上就是UG10.0快速创建草图和实体模型的步骤，希望大家喜欢，请继续关注好吧啦网。
