UG10.0测量对话框的介绍

下面给大家介绍的是UG10.0测量对话框的介绍，希望能帮助到大家！

公差选项卡

测量面

精度参数

设置用于测量面属性的精度。

测量体

精度

精度参数

设置用于测量实体质量属性的精度。

公差

可以为以下对象设置公差值：

面积

体积

力矩 XC

力矩 YC

力矩 ZC

惯性矩 XC

惯性矩 YC

惯性矩 ZC

积矩 Yczc

积矩 Xczc

积矩 Xcyc

显示选项卡

验证注释

可以使用色样来指定用于显示以下内容的颜色：

错误框

错误文本

警告框

警告文本

信息框

信息文本

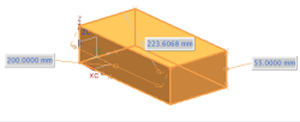

显示测量标尺

测量距离时，选中此复选框以显示标尺。

显示测量标尺 = 开

显示测量标尺 = 关

动态拖动更新方法

可以指定何时要显示所选对象的测量分析结果

连续

选择对象时，将连续显示测量分析结果。

释放时

选定对象并释放鼠标按钮后，将显示测量分析结果。

高亮显示特征集中的度量

从部件导航器选择特征组或用户定义特征时，显示被隐藏的测量结果及特征。默认情况下，此复选框处于关闭状态。

高亮显示特征集中的度量 = 开

高亮显示特征集中的度量 = 关以上就是UG10.0测量对话框的介绍，希望大家喜欢，请继续关注好吧啦网。
