用solidworks圆周草图阵列画CAD平面图

下面给大家介绍的是用solidworks圆周草图阵列画CAD平面图的方法，具体画法步骤如下：

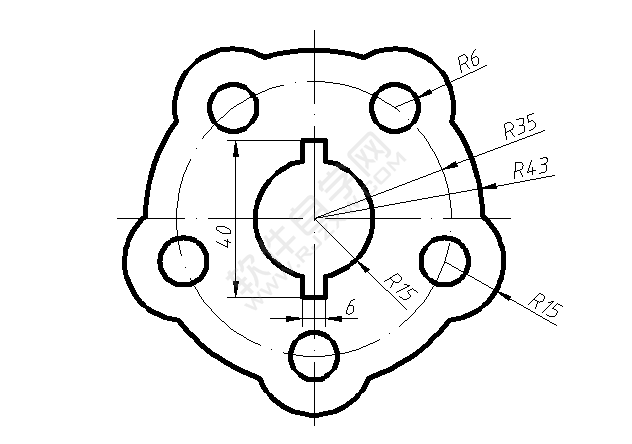

效果图：

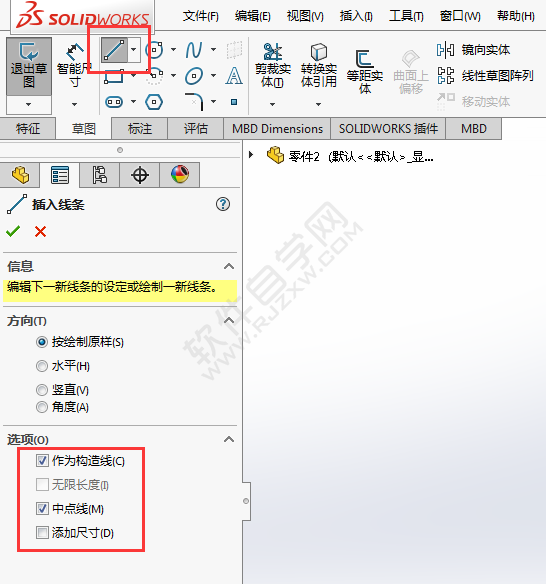

1、点击直线工具，设置作为构造线与中点线。

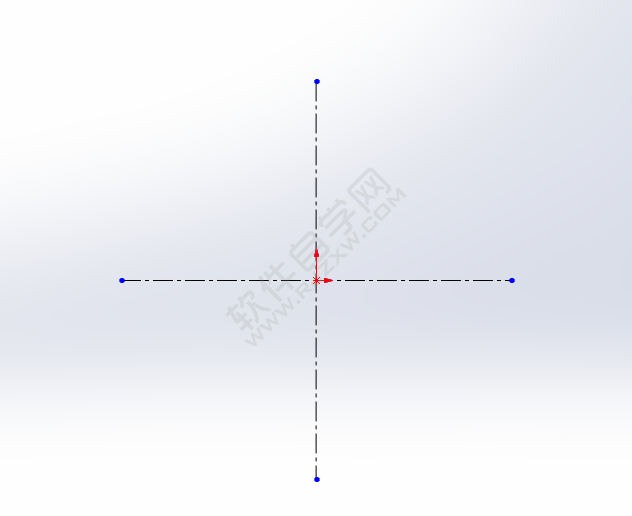

2、绘制水平与垂直中心线。

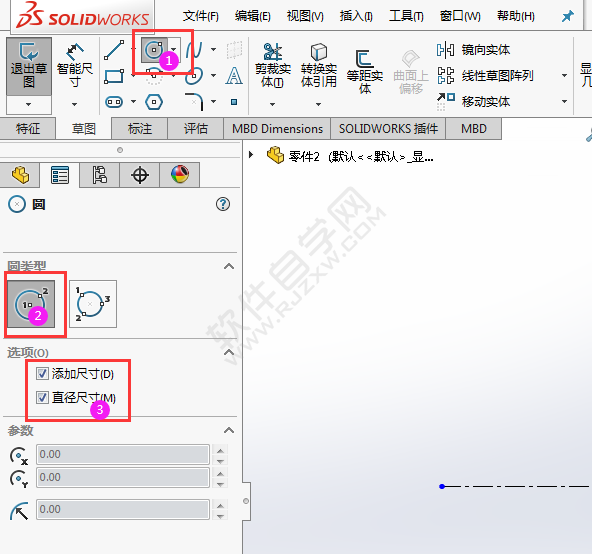

3、点击圆工具，选中心圆，添加尺寸等。

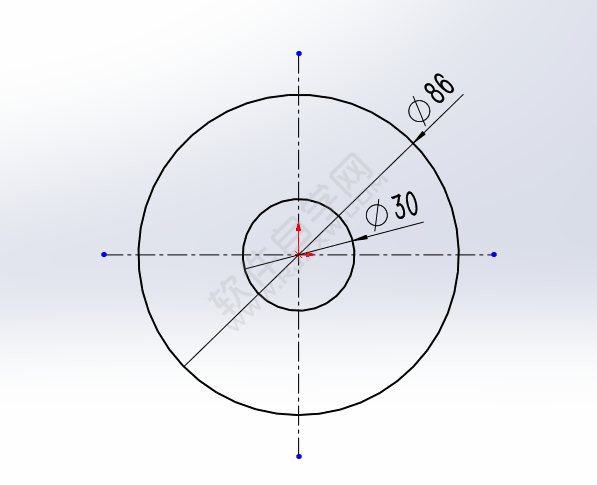

4、绘制86mm与30mm的圆出来。

5、同样的方法，绘制直径70mm的圆，作为构造线。

6、同样在70mm圆与垂直线的相交点作为圆心，创建直径12与30的圆。

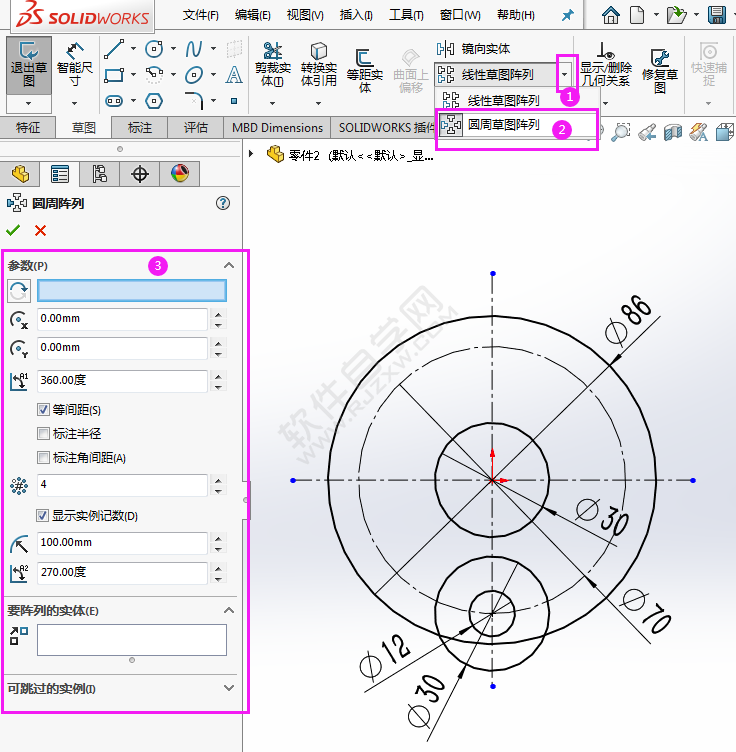

7、点击草图阵列里面的圆周草图阵列。

8、选择12与30的圆，阵列数量为5mm。点击确定。

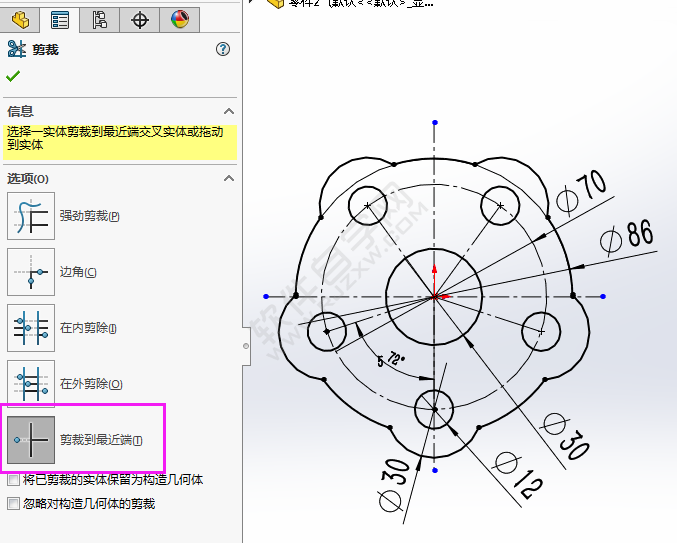

9、再使用剪裁工具，选剪裁到最近端，把不要部分剪掉。

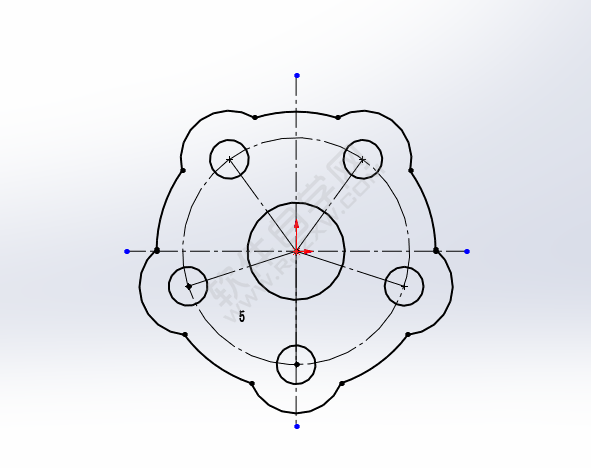

10、这样就完成了图形的绘制。
