怎么用CAD圆画相切圆图形练习

在CAD中怎么画相切圆，下面给大家介绍的是怎么用CAD圆画相切圆图形练习的方法，具体操作步骤如下：

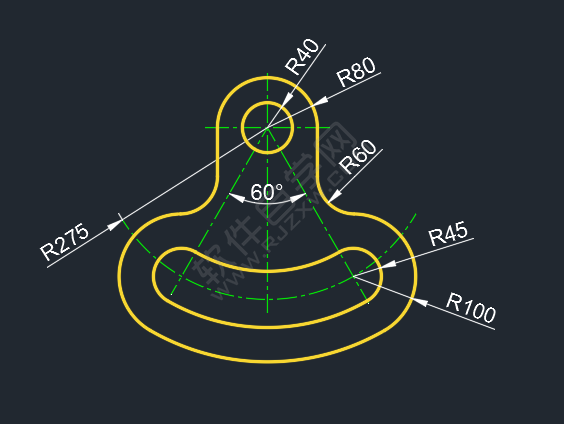

效果图：

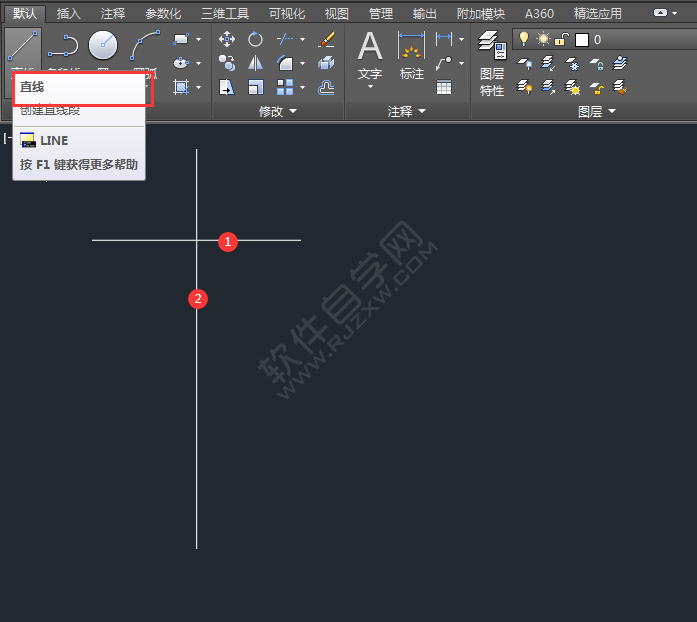

1、打开CAD软件，使用直线工具，绘制一个十字图案，作为中心线。

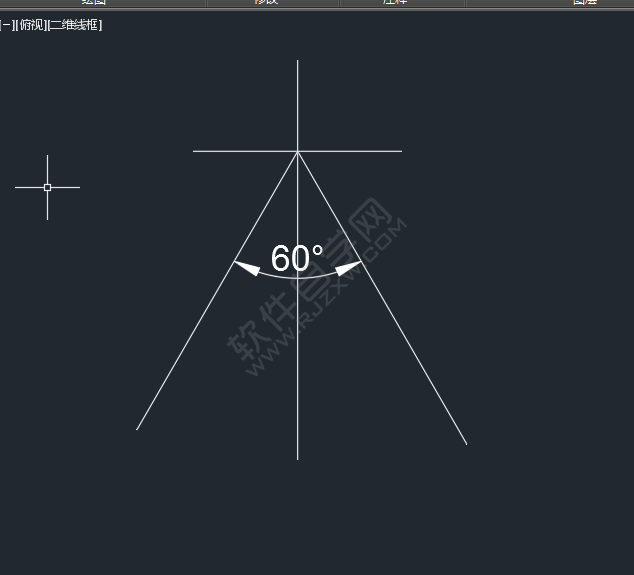

2、然后绘制两条斜线，角度为60度。

3、然后绘制一个半径为275mm的半圆弧。

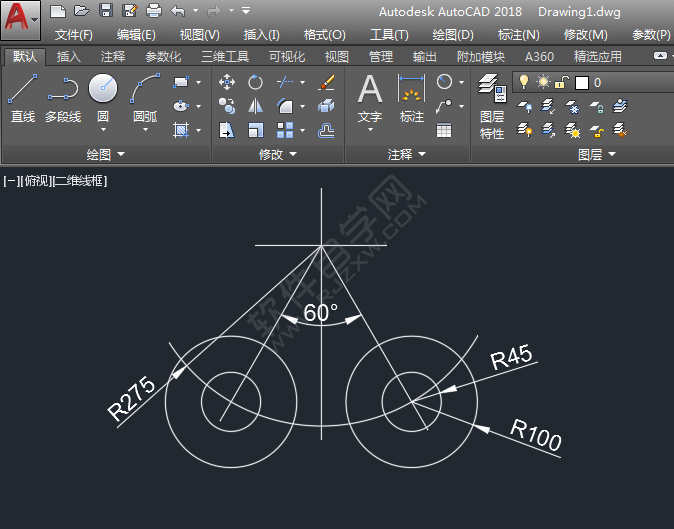

4、然后再使用圆形工具，捕捉交点，绘制两个同心圆。效果如下：

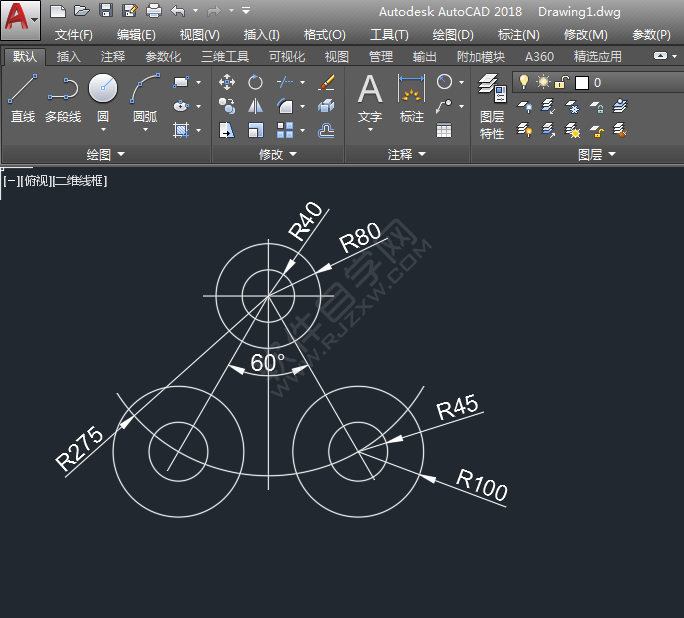

5、同样的方法，绘制下面的圆心圆出来，效果如下：

6、然后再使用直线工具，捕捉象限点，绘制直线下来。

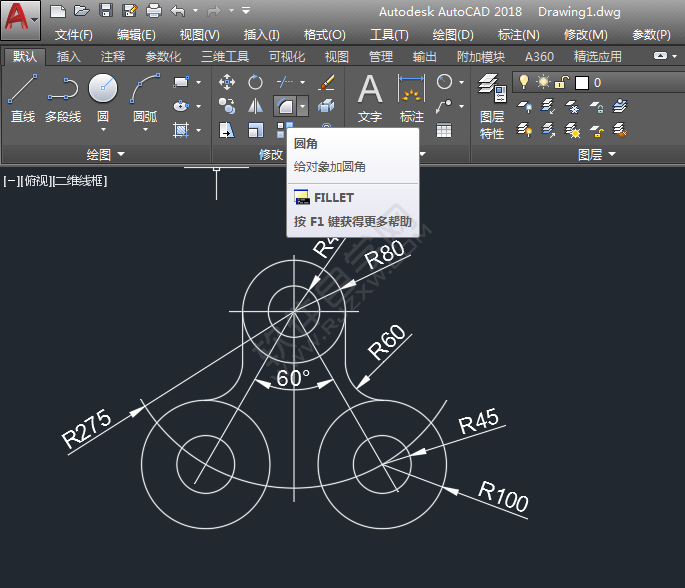

7、然后使用倒圆角工具，进行倒圆角。

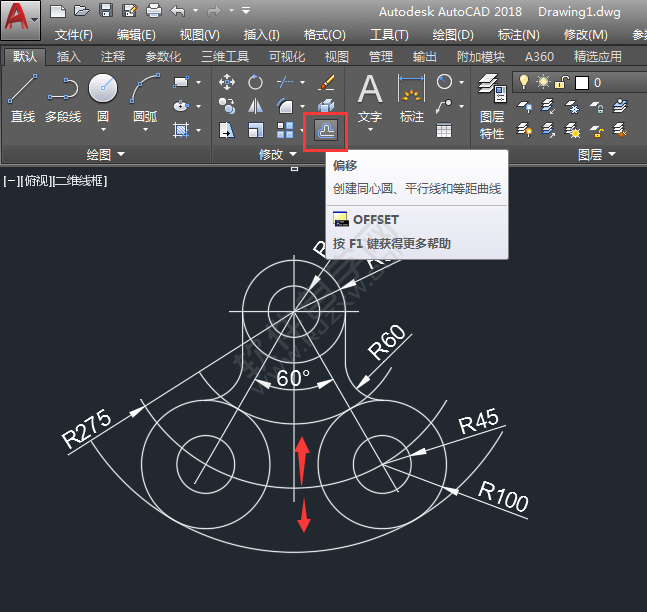

8、然后再使用偏移工具，把275的圆进行偏移。效果如下：

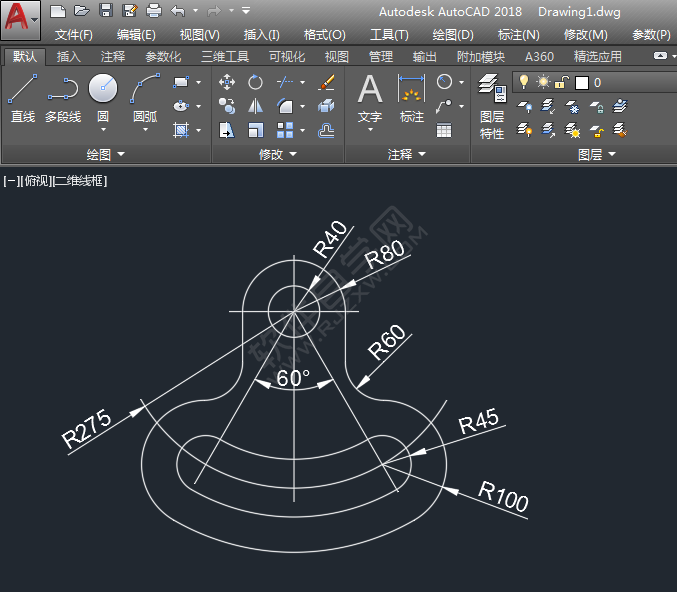

9、然后再使用修剪工具，进行图形修剪。效果如下：

10、同样再偏移小圆的半径，效果如下：

11、同样进行修剪不要的部分。

12、然后设置不同的线性效果即可。

以上就是怎么用CAD圆画相切圆图形练习，希望大家喜欢，请继续关注好吧啦网。
