solidworks怎么绘制轴承底坐零件

下面给介绍是solidworks怎么绘制轴承底坐零件的方法，具体操作步骤如下：

新手们我们一起来看看下面图吧，还有相关的尺寸哦！

第1步、打开solidworks软件，点击新建图标，点击零件图标，点击确定。

第2步、点击拉伸凸台基体工具，点击上视基准面，效果如下：

第3步、然后在上视基准面上，绘制下面对称的草图出来。效果如下：

第4步、然后退出草图，凸台拉伸设置，方向给定深度为8mm，点击确定。

第5步、点击拉伸凸台基体工具，点击右视基准面，效果如下：

第6步、然后在右视基准面上，绘制下面的草图出来。效果如下：

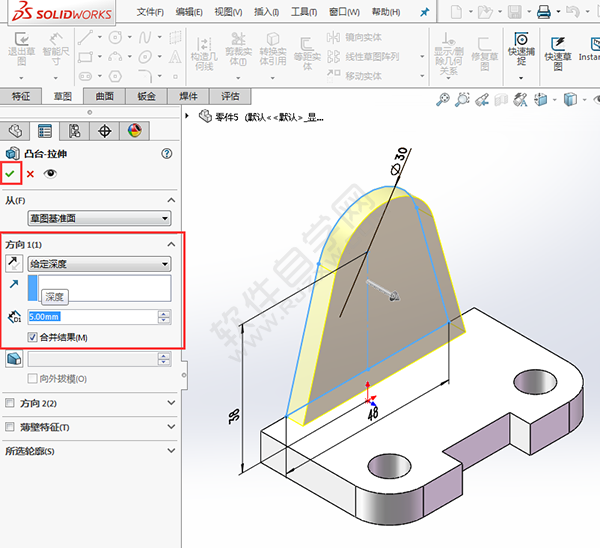

第7步、然后退出草图，凸台拉伸设置方向给定深度为5mm，点击确定。

第8步、点击拉伸凸台基体工具，点击实体的基准面，效果如下：

第9步、然后在实体基准面上，绘制下面的草图出来。效果如下：

第10步、然后退出草图，凸台拉伸设置方向给定深度为20mm，点击确定。

第11步、点击拉伸切除工具，点击实体的基准面，效果如下：

第12步、然后在实体基准面上，绘制下面的直径为15的圆出来。效果如下：

第13步、然后退出草图，切除拉伸设置方向为完全贯穿，点击确定。

第14步、点击拉伸切除工具，点击实体的基准面，效果如下：

第15步、然后在实体基准面上，绘制下面的矩形出来。效果如下：

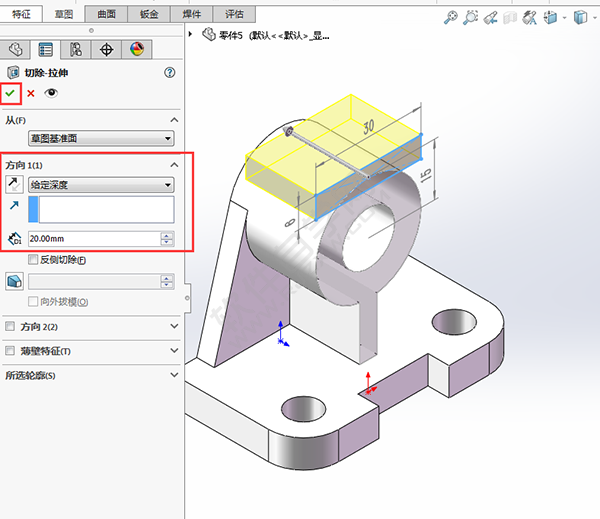

第16步、然后退出草图，切除拉伸设置方向为给定深度为20mm，点击确定。

第17步、点击拉伸切除工具，点击实体的基准面，效果如下：

第18步、然后在实体基准面上，绘制下面的直径为12的圆出来。效果如下：

第19步、然后退出草图，切除拉伸设置方向为成形到一面，选择内圆面，点击确定。

这样零件就绘制好了。
