solidworks切除多余的实体

下面给大家介绍的是solidworks切除多余的实体的方法，具体操作步骤如下：

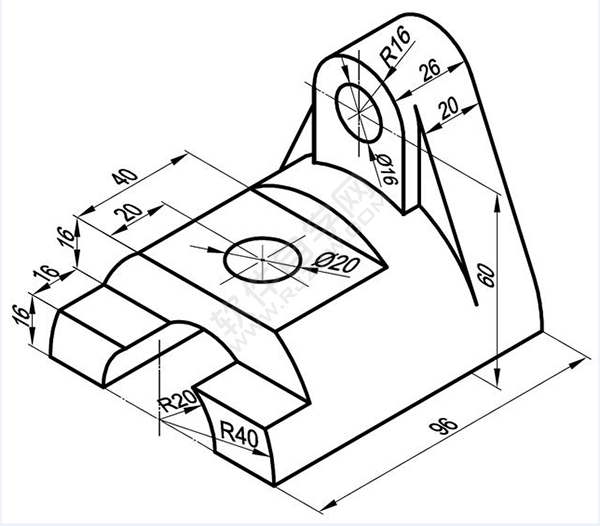

练习图纸如下：

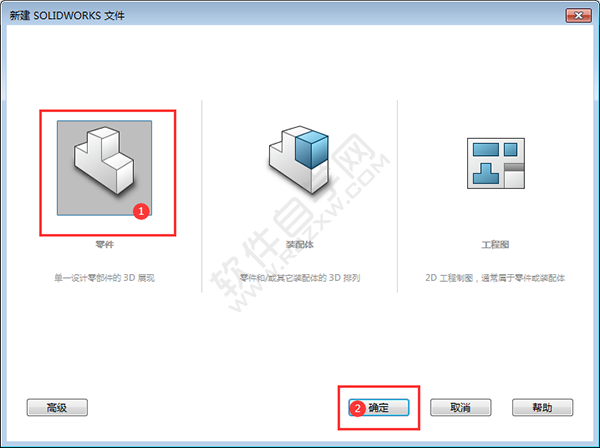

1、点击新建图标，点击零件图标后，点击确定。

2、选择前视基准面，右击后选草图绘制图标，效果如下：

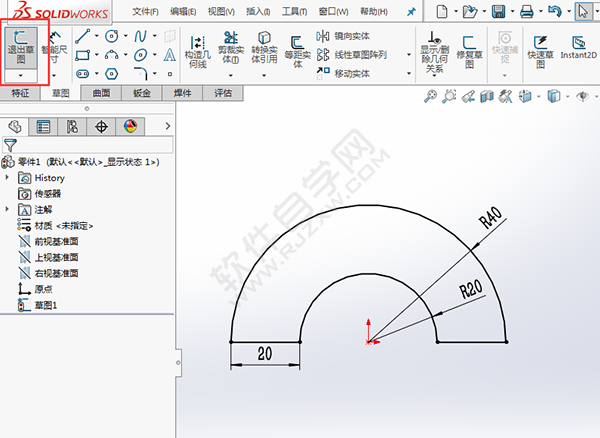

3、绘制两个圆形，一个R20和一个R40的圆形，平面图如下：

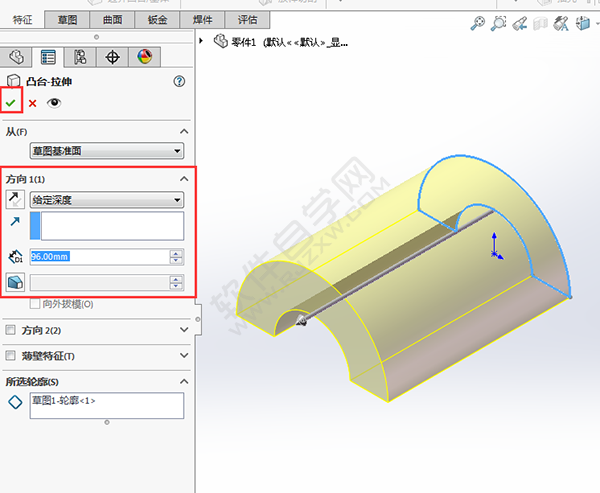

4、退出草图，设置方向为：给定深度。参数为96mm。点击确定。

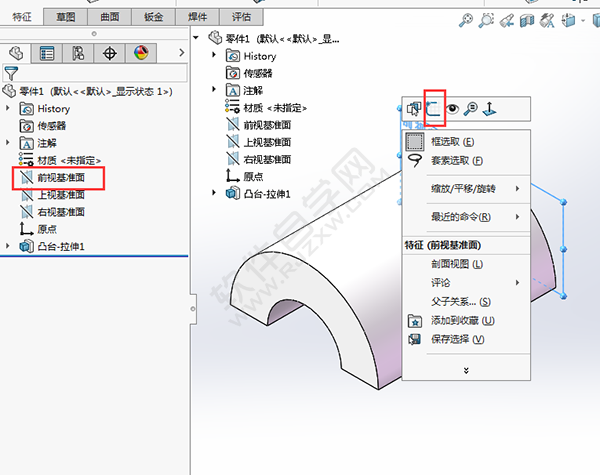

5、再点击前视基准面，右击选草图绘制。

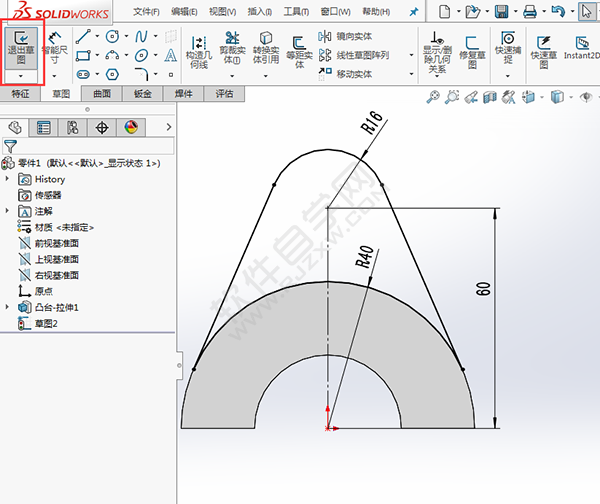

6、然后绘制下面的草图出来，效果如下：

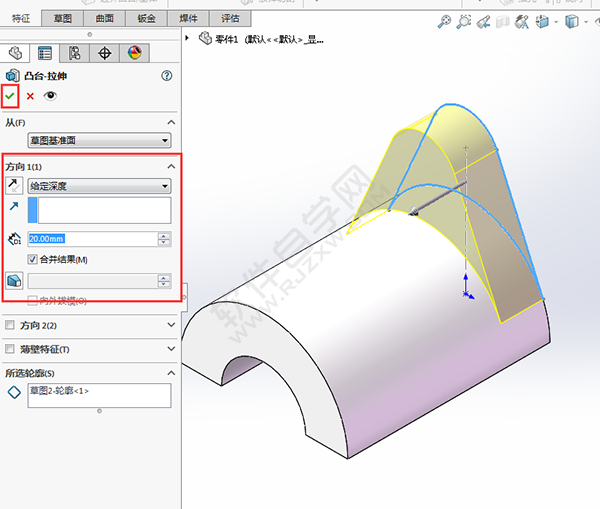

7、然后设置凸台拉伸设置，方向设置：给定深度，参数为20mm。效果如下：

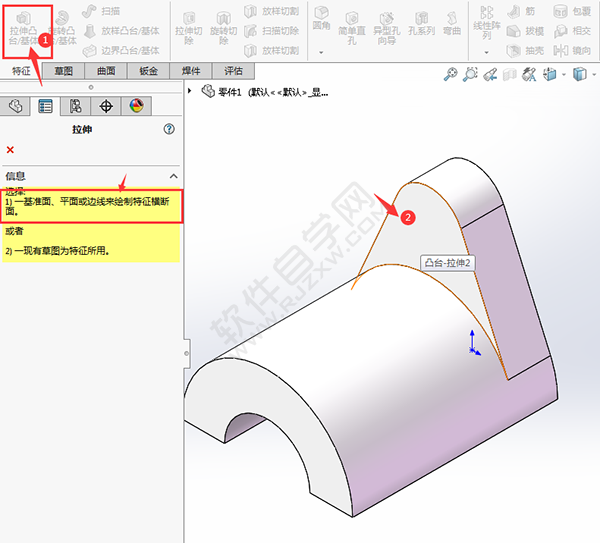

8、点击拉伸凸台，选择实体表面，效果如下：

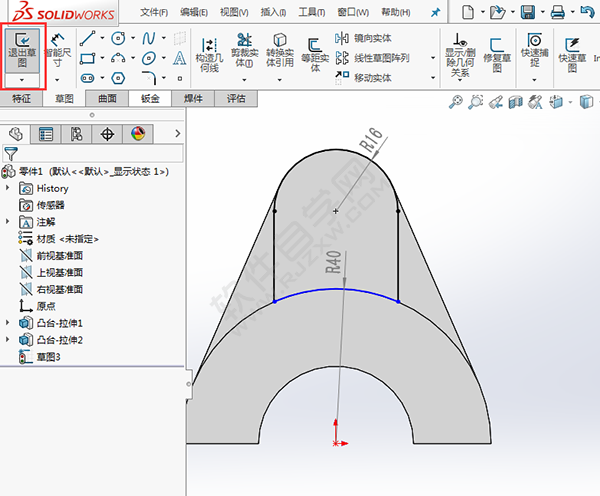

9、绘制下面的草图出来，效果如下：

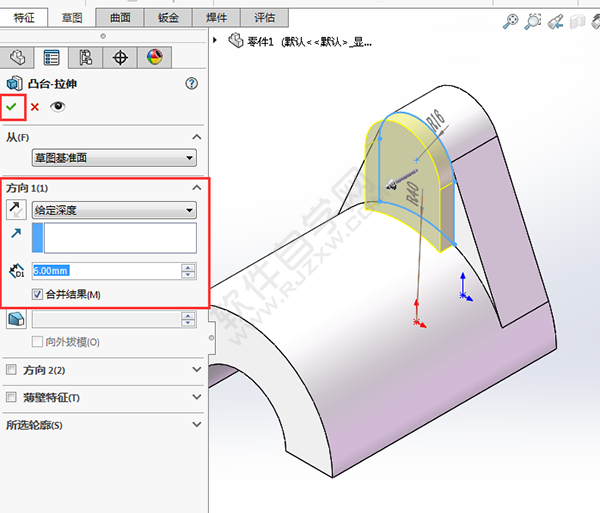

10、退出草图后，设置凸台拉伸设置，给定深度为6mm。点击确定。

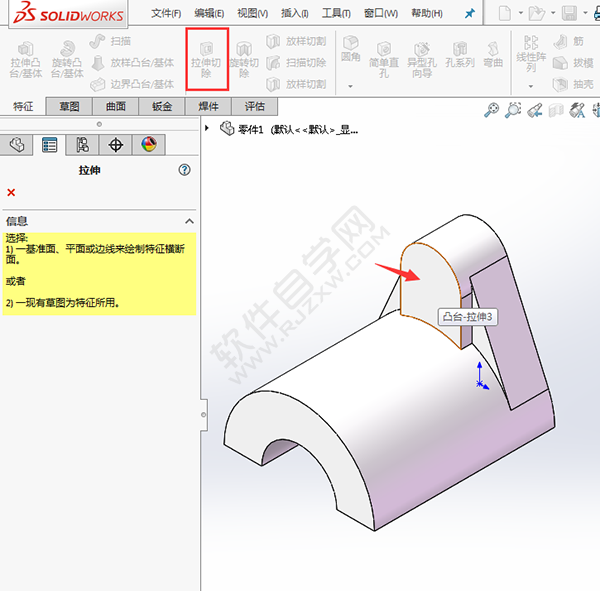

11、点击拉伸切除，选择实体表面，效果如下：

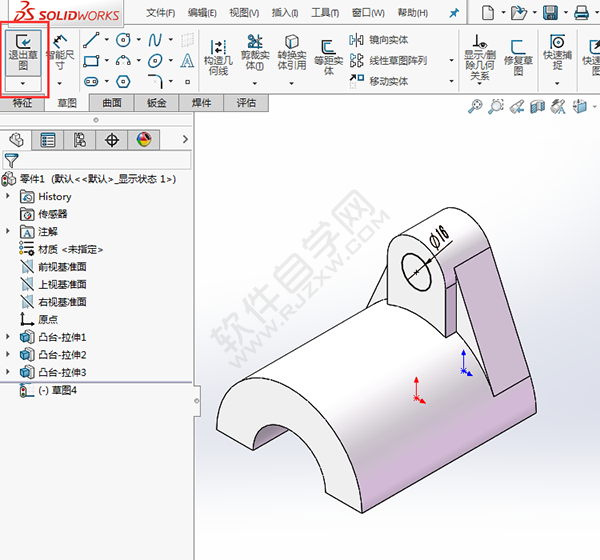

12、捕捉圆心点，绘制一个直径为16mm的圆出来，点击退出草图。

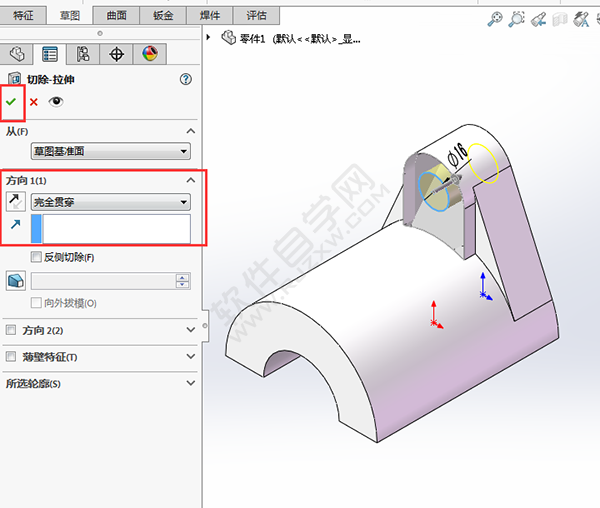

13、设置方向为完全贯穿模式，点击确定。

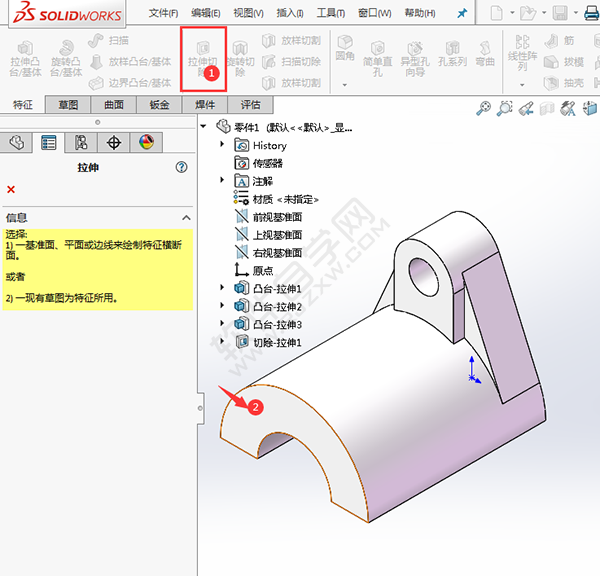

14、点击拉伸切除，选择实体前面的表面，效果如下：

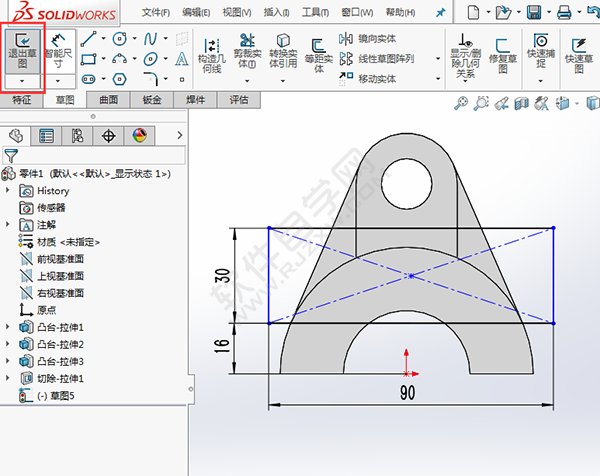

15、绘制一个90x30mm的矩形出来，然后退出草图。

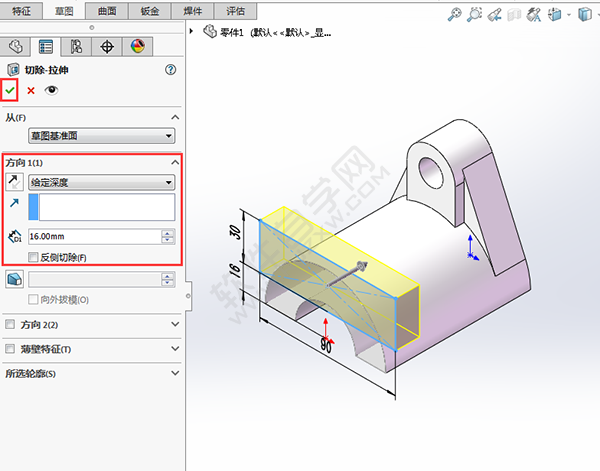

16、设置方向为：给定深度。参数为16mm，点击确定。

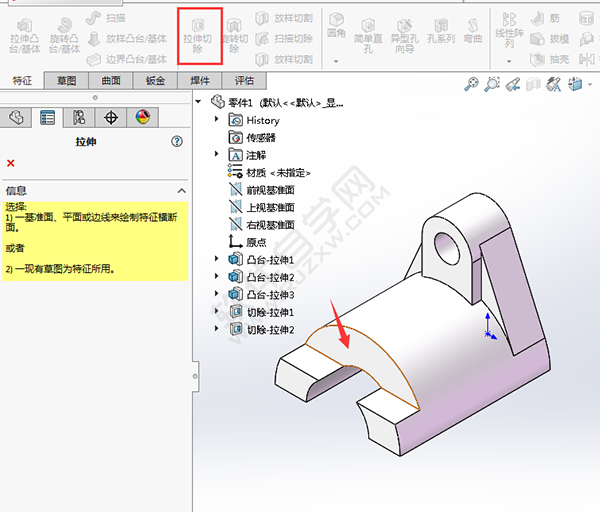

17、同样的方法，点击实体面，进入拉伸切除哦！

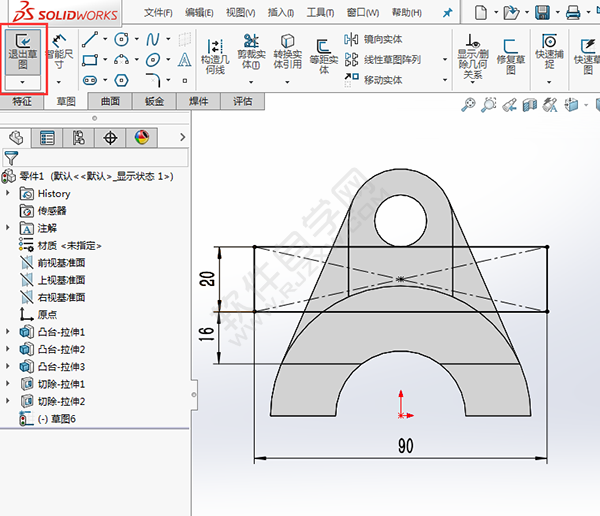

18、同样绘制矩形出来，90x20mm矩形，效果如下：

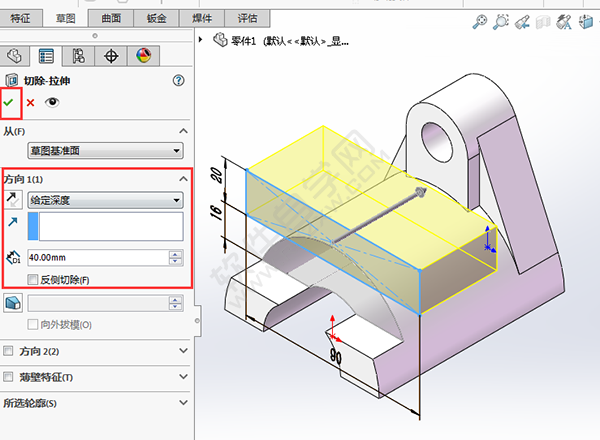

19、设置切除的参数，给定深度为40mm，点击确定。

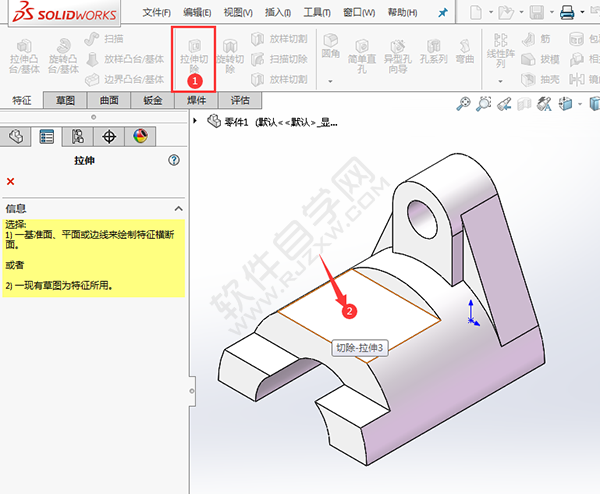

20、最后一个切除的方法，选择拉伸切除，选择实体表。

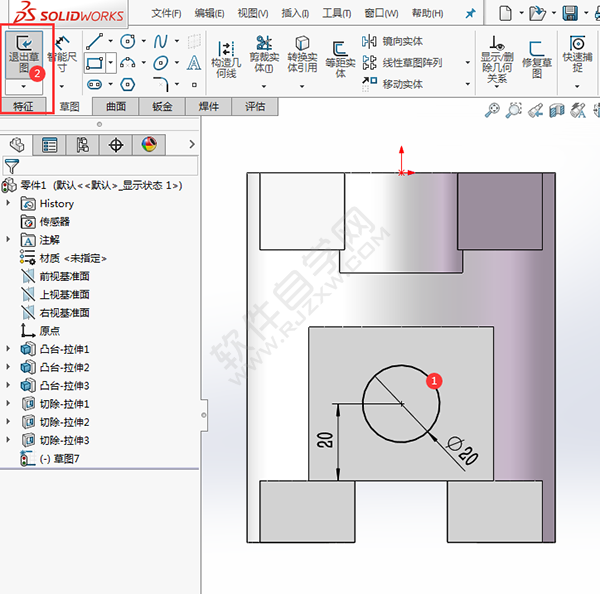

21、然后又绘制一个20mm的直径圆出来，效果如下：

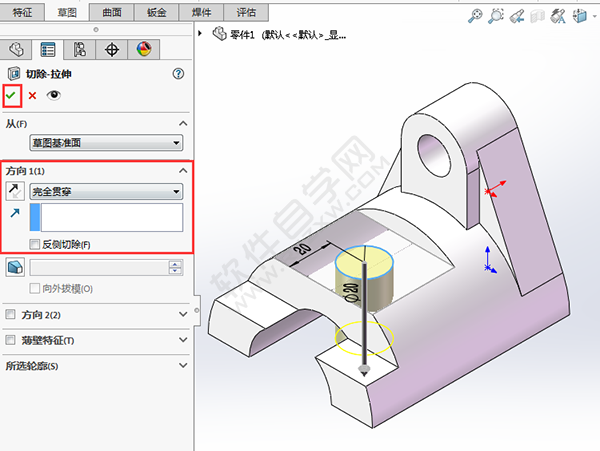

22、然后设置完全贯穿设置，效果如下：

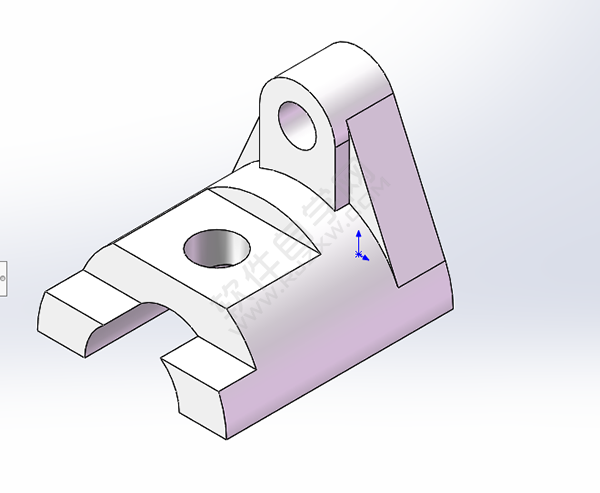

以上的方法就可以绘制下面的零件出来。
