solidworks新手练习图纸的绘制

下面给大家介绍的是solidworks新手练习图纸的绘制。具体操作步骤如下：

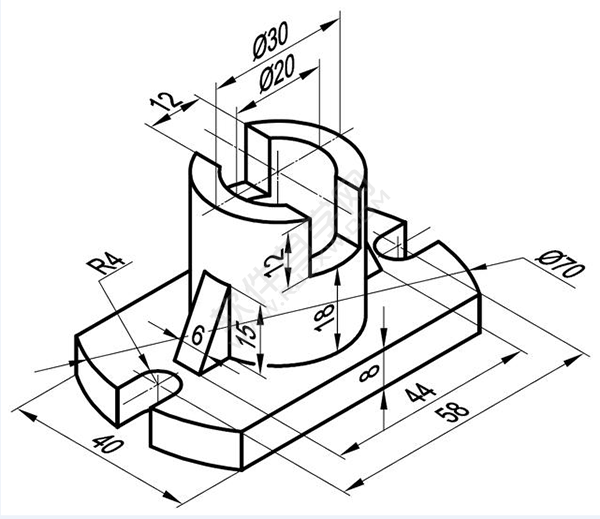

新手们我又更新了，看看这个零件的图纸吧！

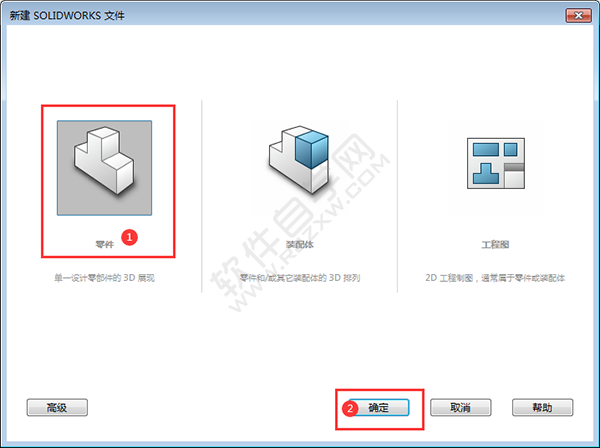

1、点击新建--零件--确定。

2、点击上视基准面--右击上视图--选择草图绘制。

3、绘制下面的草图出来，点击退出草图。效果如下：

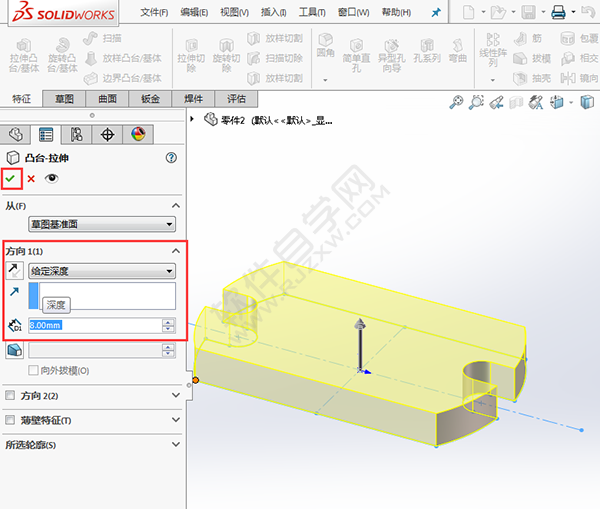

4、凸台-拉伸设置，方向：给定深度，参数为8mm。点击确定。

5、点击拉伸凸台--点击实体面。效果如下：

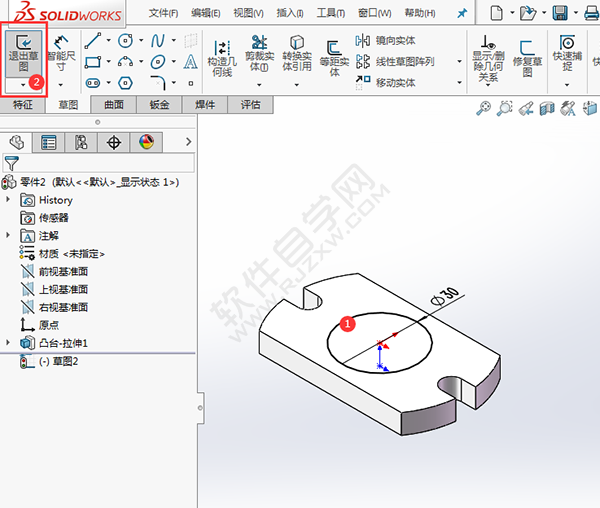

6、点击坐标，绘制一个直径为30mm的圆，点击退出草图。

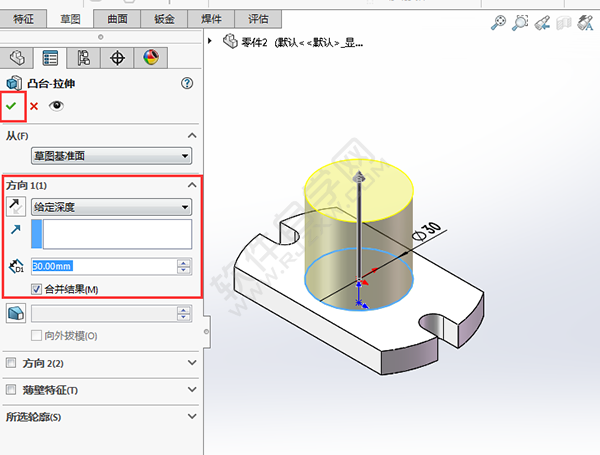

7、凸台-拉伸设置，方向设置给定深度，参数为30mm，效果如下：

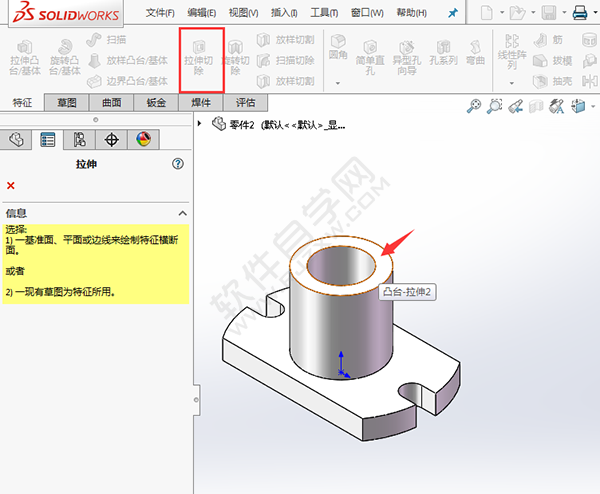

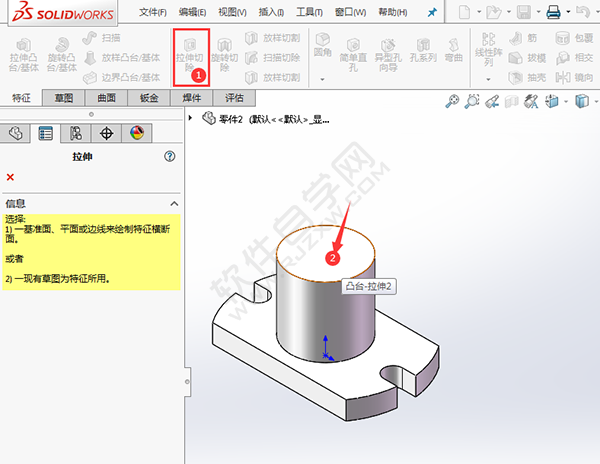

8、点击拉伸切除，选择圆柱的表面。

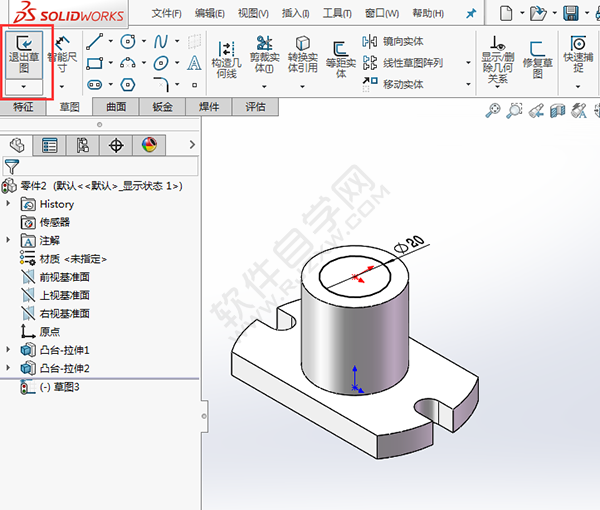

9、捕捉圆心点，绘制一个直径20mm的圆，点击退出草图。

10、切除--拉伸设置，方向设置为完全贯穿。效果如下：

11、点击拉伸切除，选择圆环的表面。

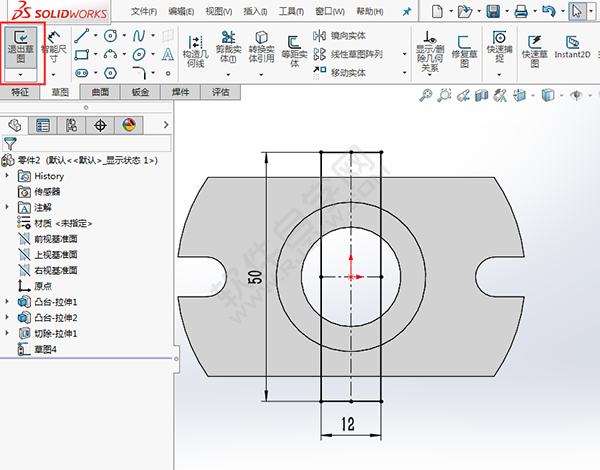

12、捕捉一个圆心点，绘制一个12x50mm的矩形出来，效果如下：

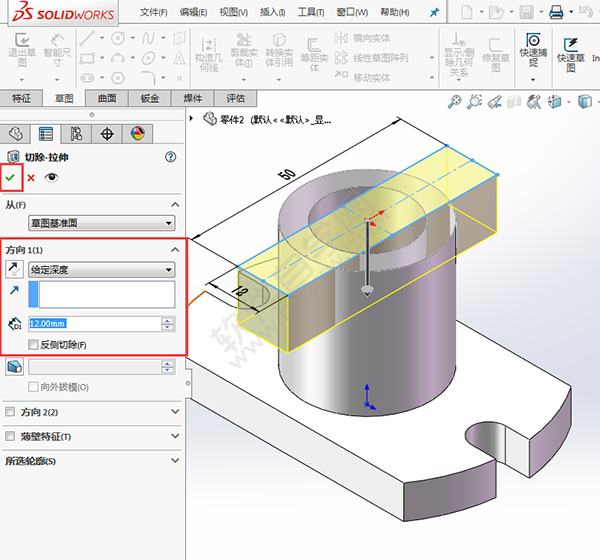

13、退出草图，在切除-拉伸设置中，方向设置给定深度为：12mm，点击确定。

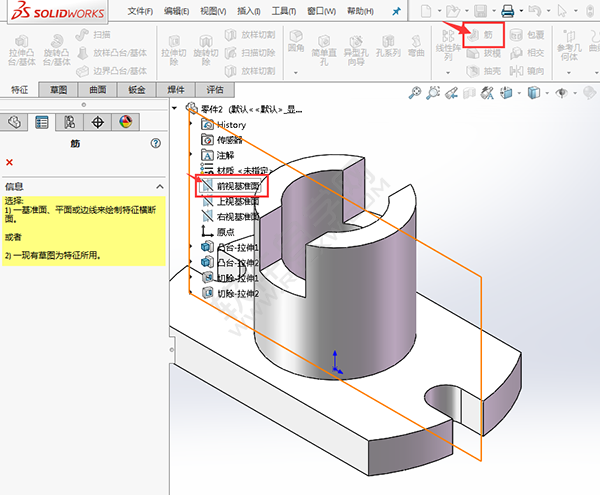

14、点击“筋”，选择前视基准面。效果如下：

15、然后绘制下面的斜线出来，效果如下：

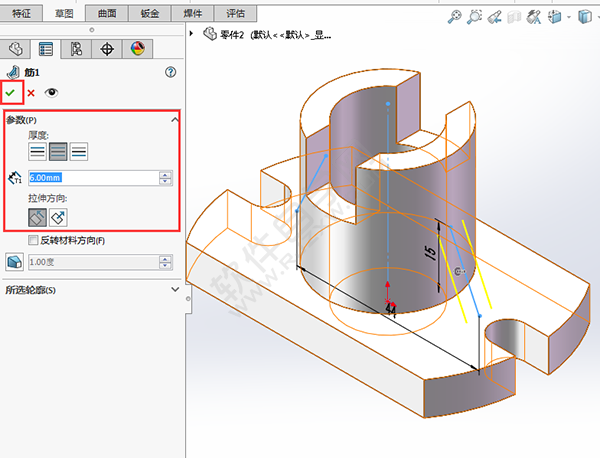

16、退出草图，设置筋的参数，点击确定。

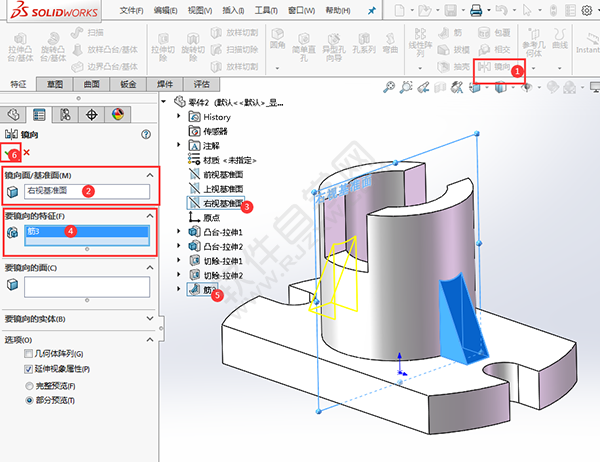

17、点击镜向特征，镜向面选择右视基准面，镜向的特征选择筋。点击确定。

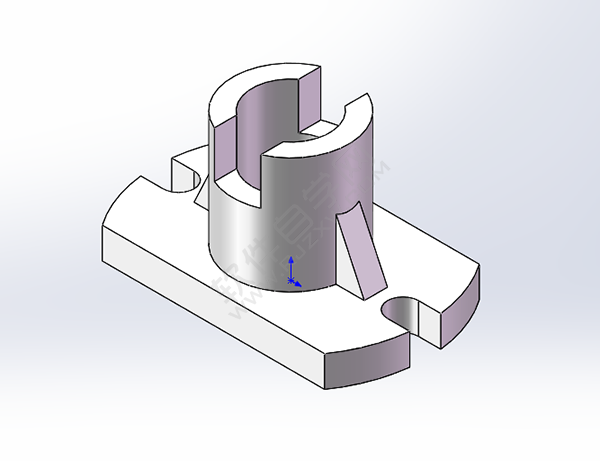

这样一个简单的零件就绘制好了。喜欢就一定要关注我。
