solidworks怎么设计直糟口零件

下面给大家介绍的是solidworks怎么设计直糟口零件，具体操作步骤如下：

我们一起来看看下面图吧，还有相关的尺寸哦！

第一步、打开solidworks软件，点击新建图标，点击零件，点击确定。效果如下：

第二步、点击上视基准面，右击点击草图绘制。效果如下：

第三步、使用直槽口工具，绘制60mm长，圆半径为44mm。效果如下：

第四步、点击特征--拉伸凸台，选择草图1，设置给定深度为12mm。点击确定。

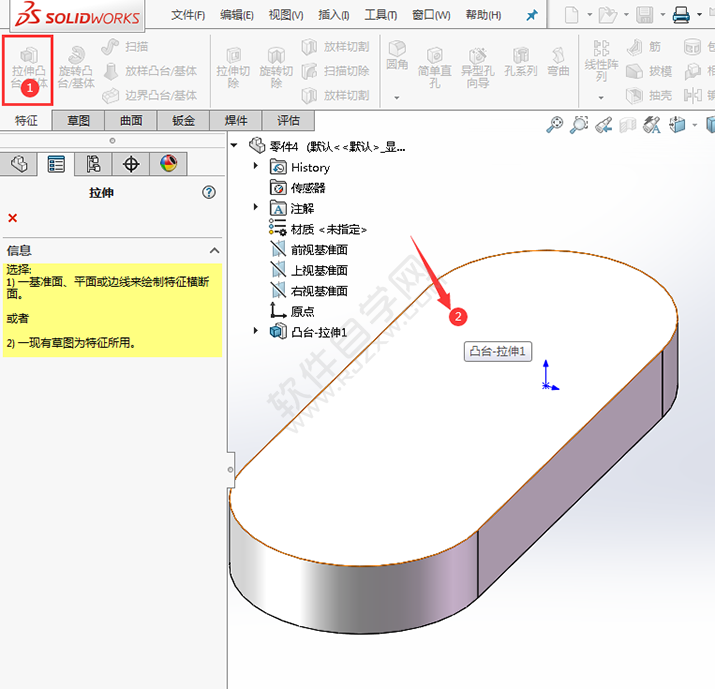

第五步、点击特征--拉伸凸台，选择实体表面。

第六步、使用圆工具，绘制一个44mm直径的圆出来，效果如下：

第七步、退出草图，设置凸台拉伸的给定深度为20mm。效果如下：

第八步、同样的方法，点击拉伸凸台，选择实体的面。效果如下：

第九步、再使用直槽口工具，绘制24长x直径18mm的直槽。效果如下：

第十步、退出草图，设置凸台给定的深度为6mm，效果如下：

第十一步、点击拉伸切除工具。选择实体的面。

第十二步、点击等距实体工具，把圆向内偏移7mm。效果如下：

第十三步、同样的方法把直槽口平面向内偏移1.5mm。

第十四步、退出草图，设置切除拉伸为完全贯穿模式。

第十五步、这样零件图就创建好了。

最后效果：以上就是solidworks怎么设计直糟口零件，希望大家喜欢，请继续关注好吧啦网。
