下面给大家介绍的是SolidWorks建模练习题用拉伸切除的方法，具体操作步骤如下：

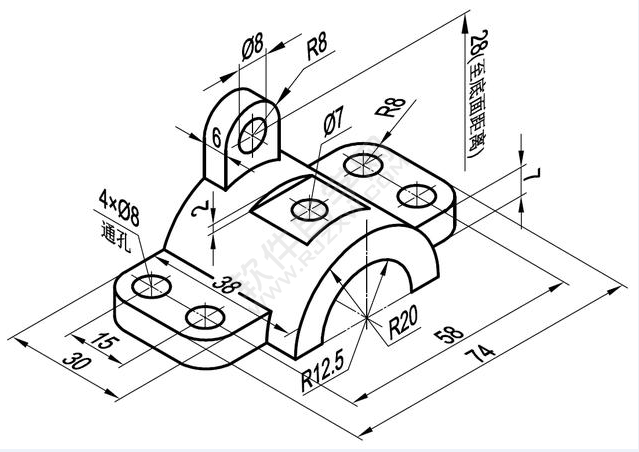

看看下面的尺寸图吧，

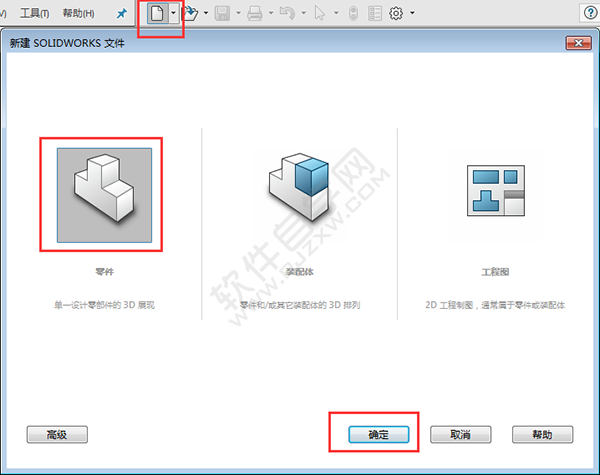

1、打开Solidwrosk软件，点击新建图标，选择零件，点击确定。

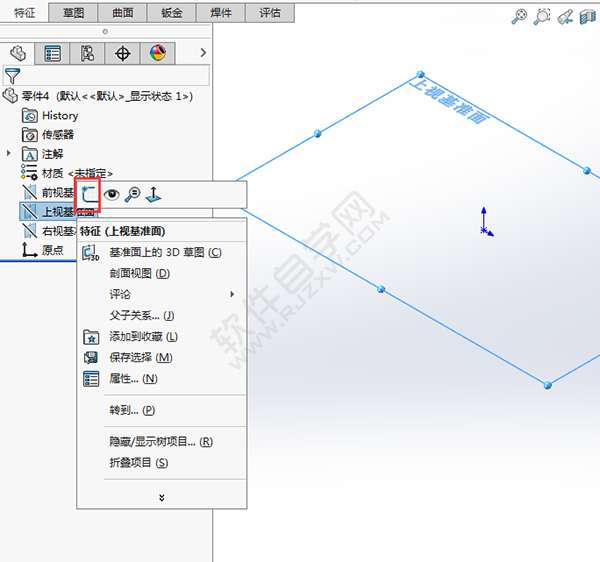

2、右击上视基准面，选择草图绘制。

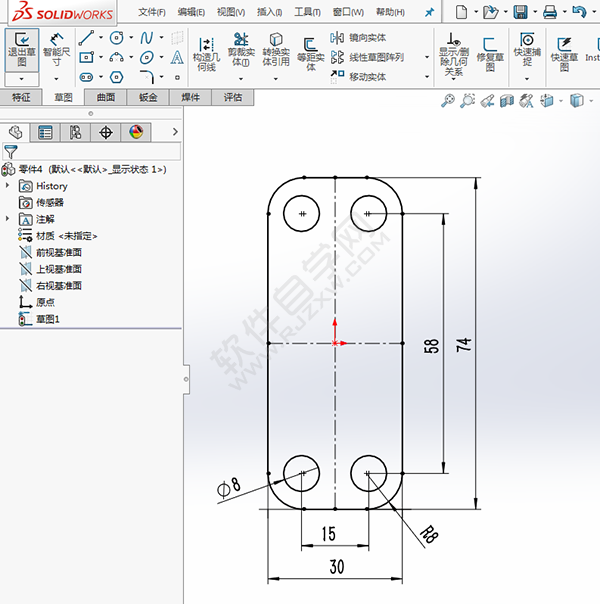

3、使用矩形、圆形、倒圆角等工具，绘制下面草图。

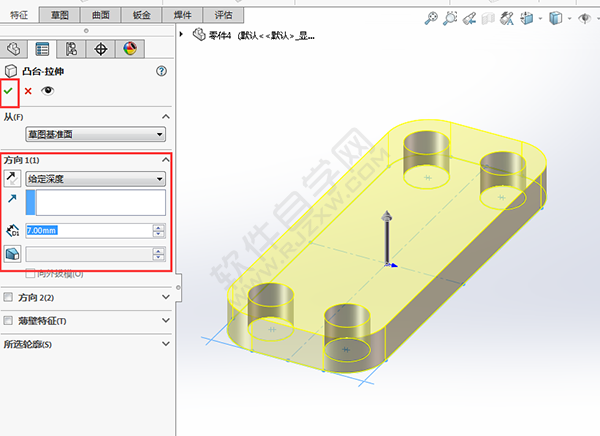

4、退出草图，点击拉伸凸台，设置给定深度为7mm，点击确定。

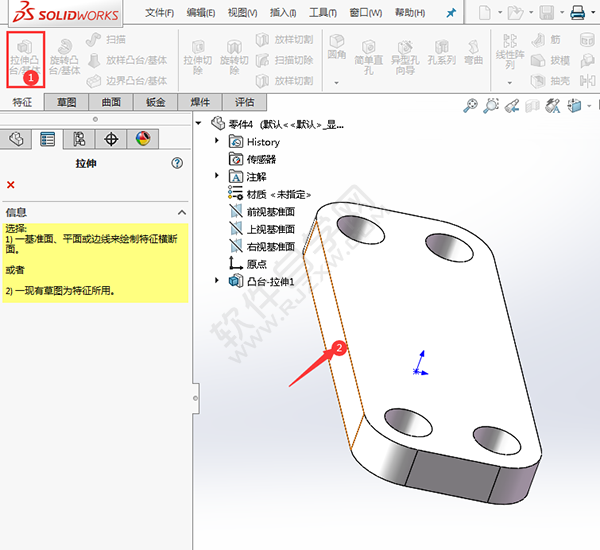

5、点击拉伸凸台，选择实体的侧边面，

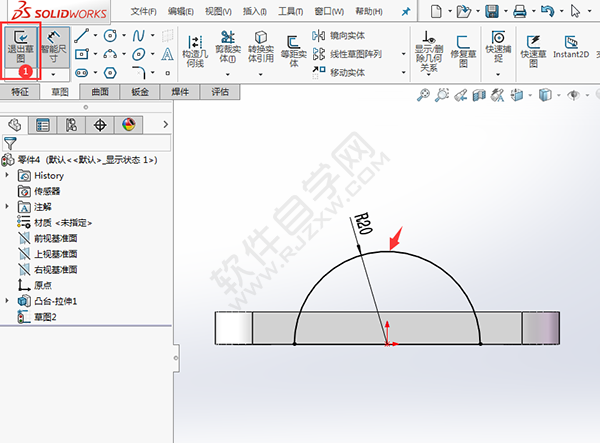

6、绘制一个半径20mm的圆，修切成一半。效果如下：

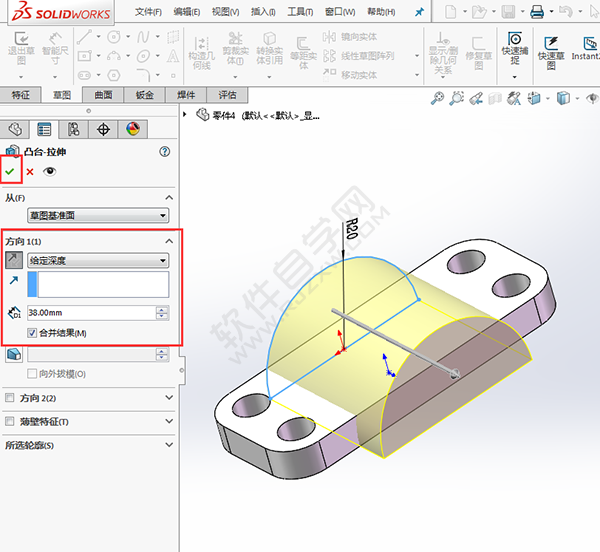

7、退出草图，设置给定深度为：38mm，点击确定。

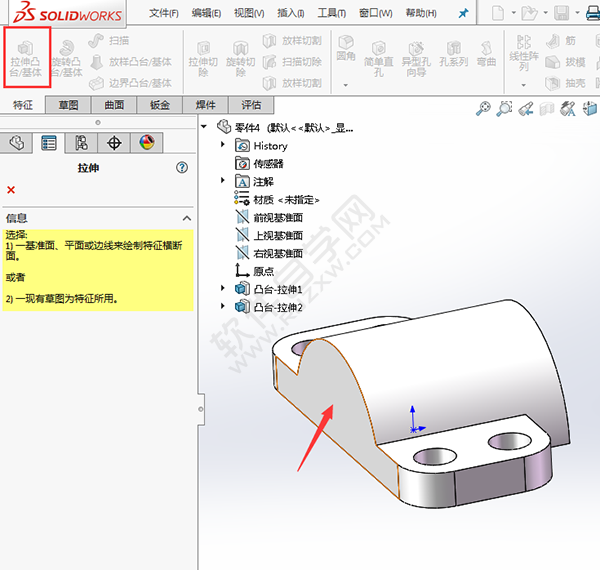

8、同样点击拉伸凸台，选择实体的面，效果如下：

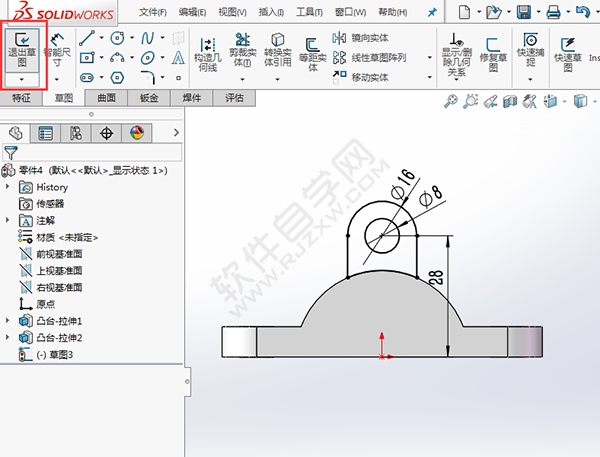

9、使用直线与圆形，配合修剪完成下面的草图。退出草图。

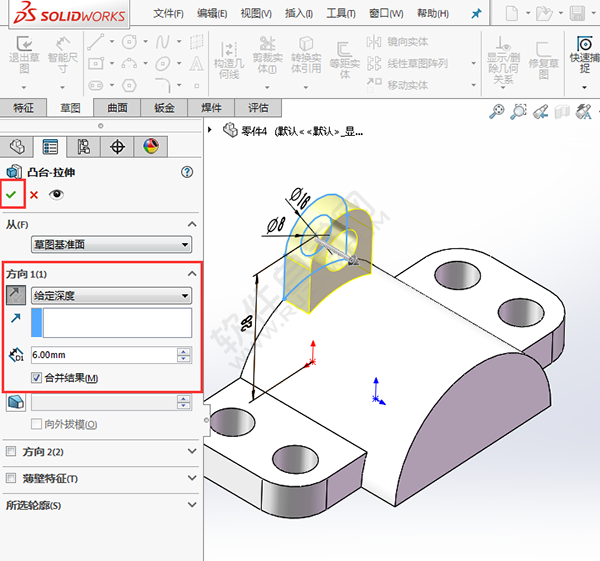

10、设置凸台拉伸，给定深度为6mm。

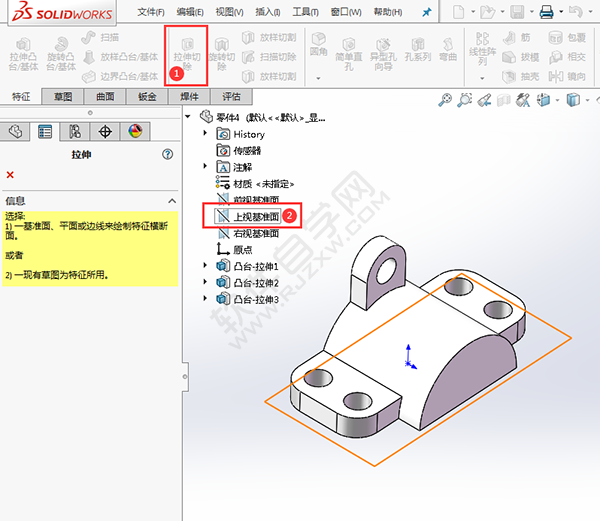

11、点击拉伸切除。选择上视基准面。

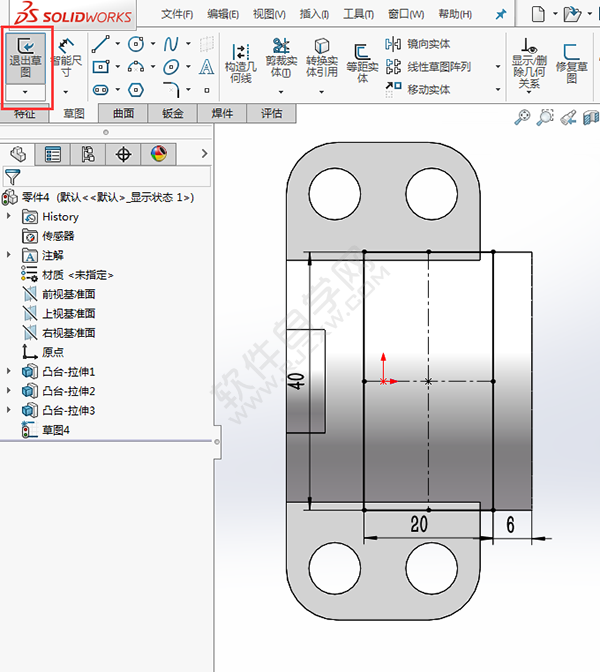

12、使用矩形工具，绘制一个20x40mm的矩形出来，效果如下：

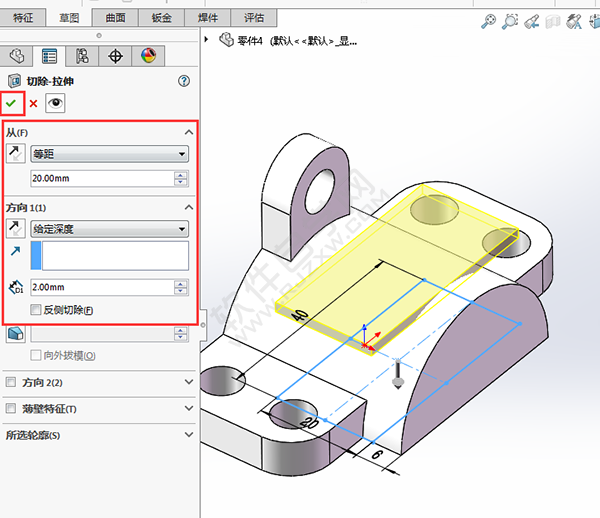

13、切除拉伸设置，从等距20mm，向下给定深度为2mm。点击确定。

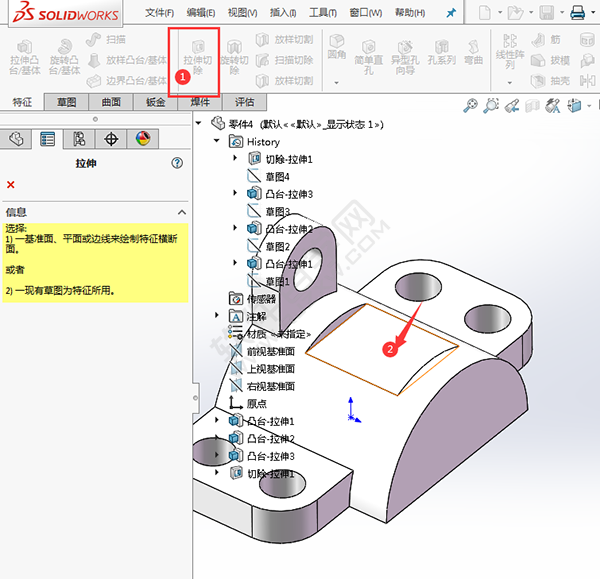

14、点击拉伸切除，选择实体表面，效果如下：

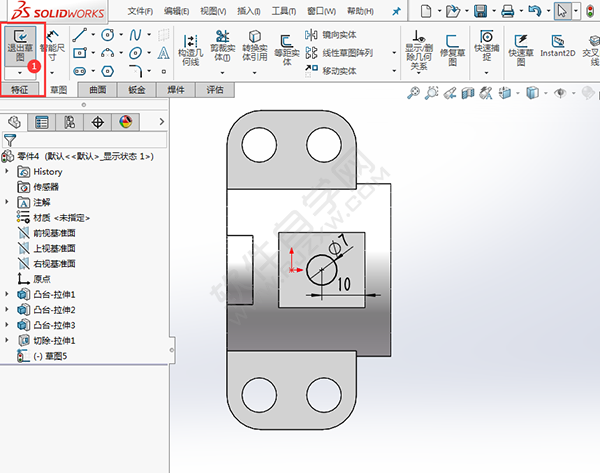

15、绘制一个直径为7mm的小圆。

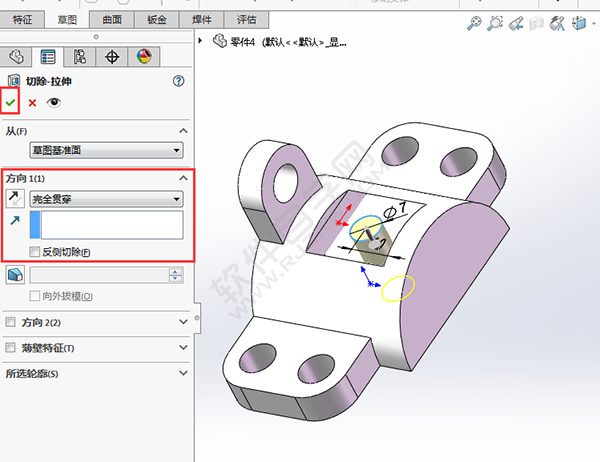

16、设置切除拉置为：完全贯穿。

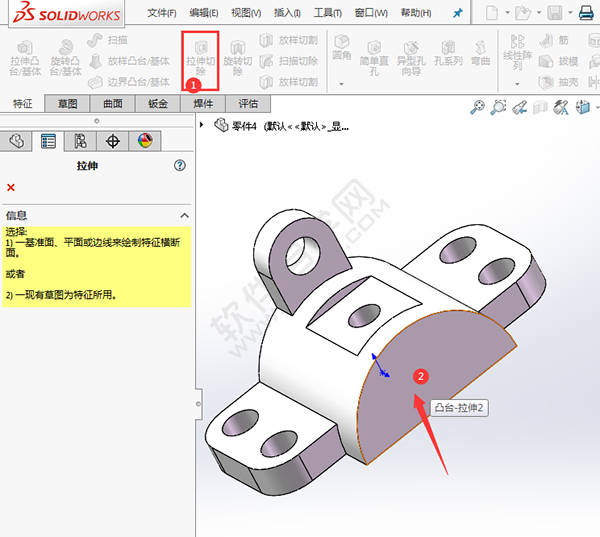

17、同样的是选拉伸切除，选择实体表面。

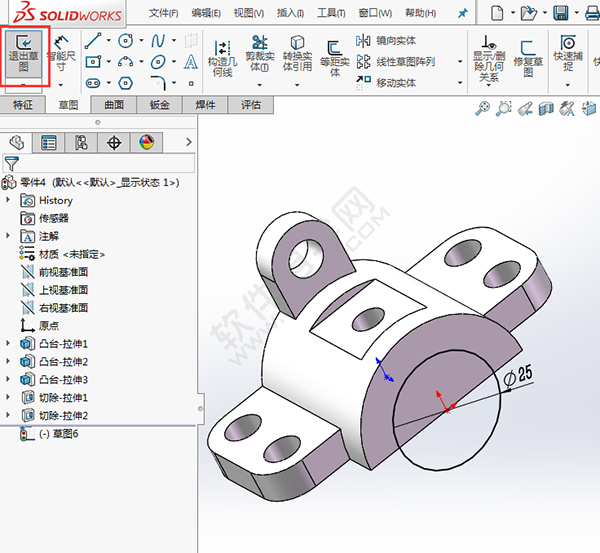

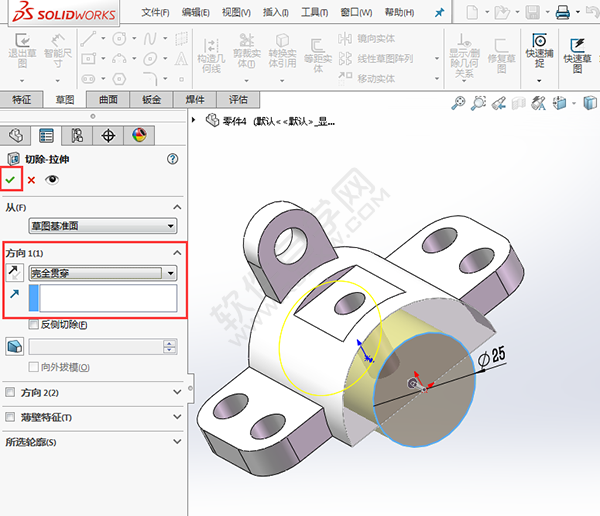

18、绘制一个直径为25mm的圆，退出草图。

19、设置切除拉置为：完全贯穿。

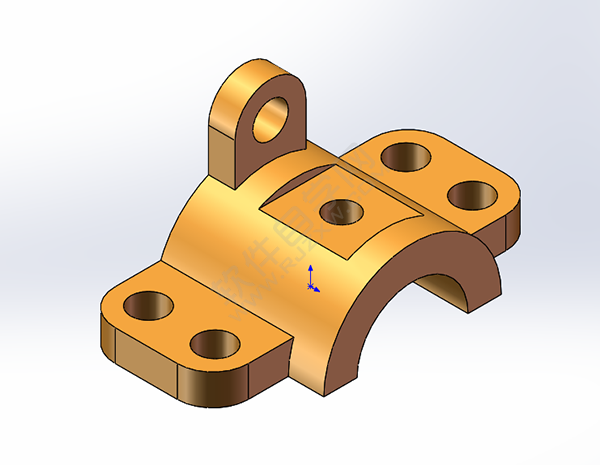

这样就完成了零件的创建。
