怎么用solidworks画支架

下面给大家介绍的是怎么用solidworks画支架的方法与步骤，具体操作步骤如下：

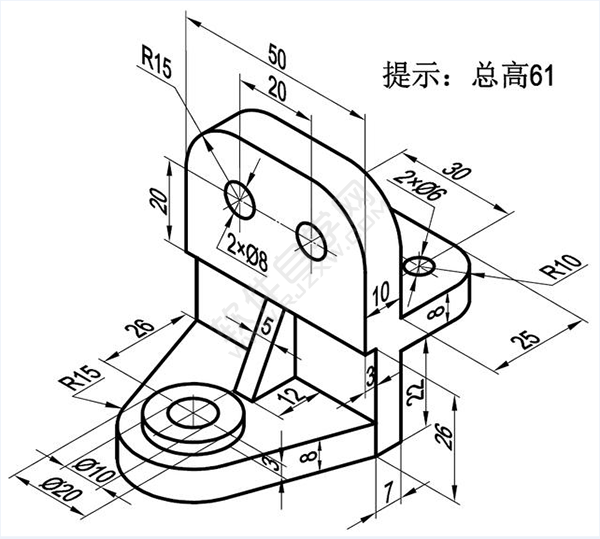

支架的效果图与尺寸。

1、打开SW软件，点击新建图标，点击零件，点击确定。

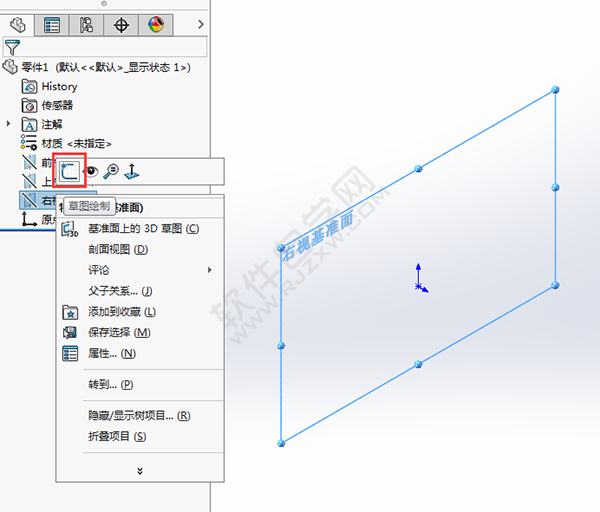

2、右击右视基准面，效果如下：

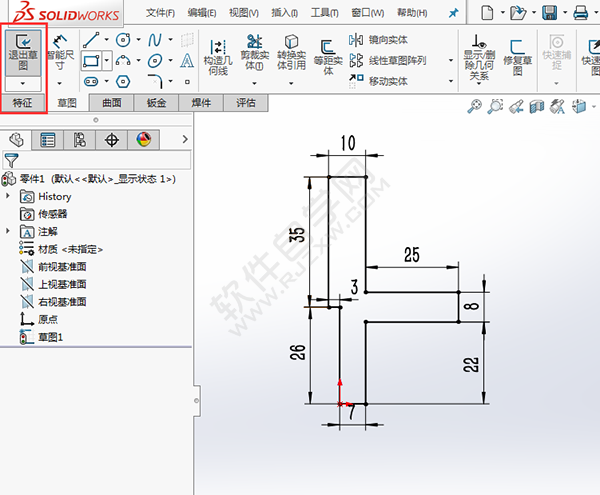

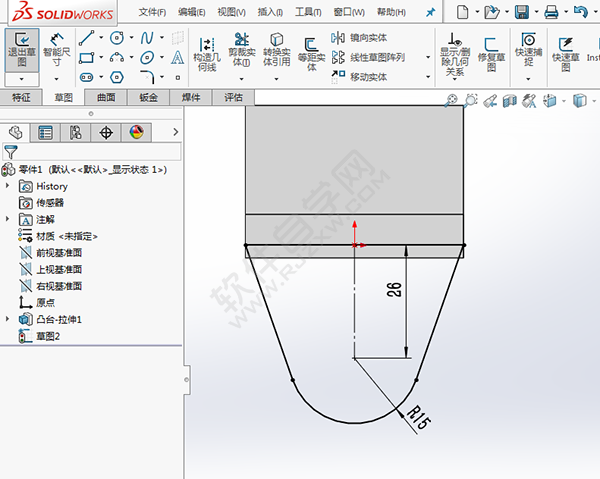

3、绘制下面的草图出来，尺寸标好，点击退出草图。

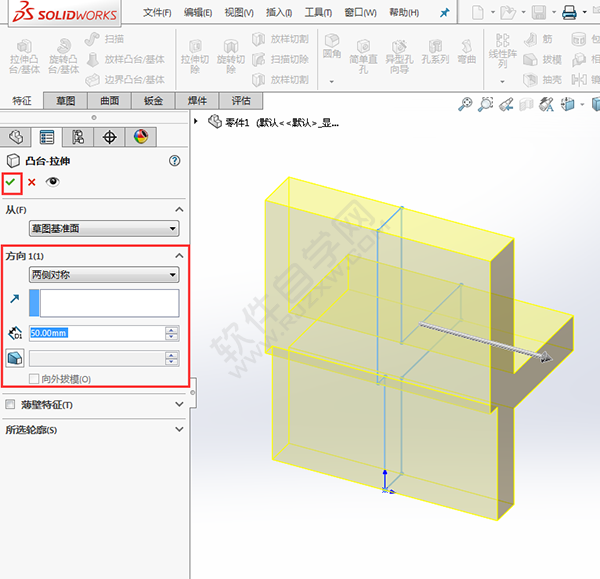

4、设置两侧对称拉伸，设置参数为50mm。点击确定。

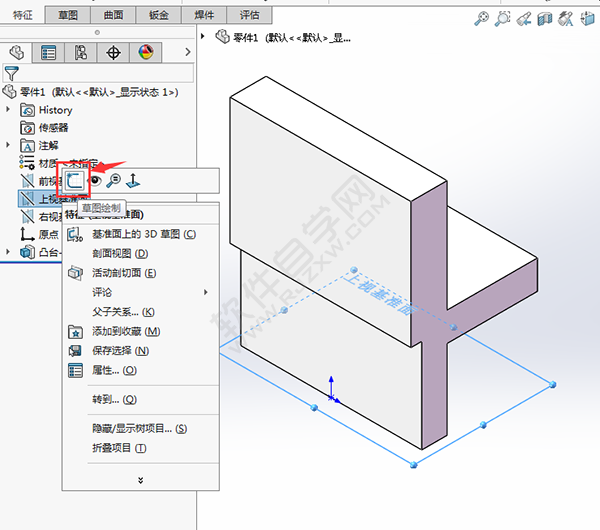

5、右击上视基准面，点击草图绘制。

6、绘制下面的草图平面出来，点击退出草图。

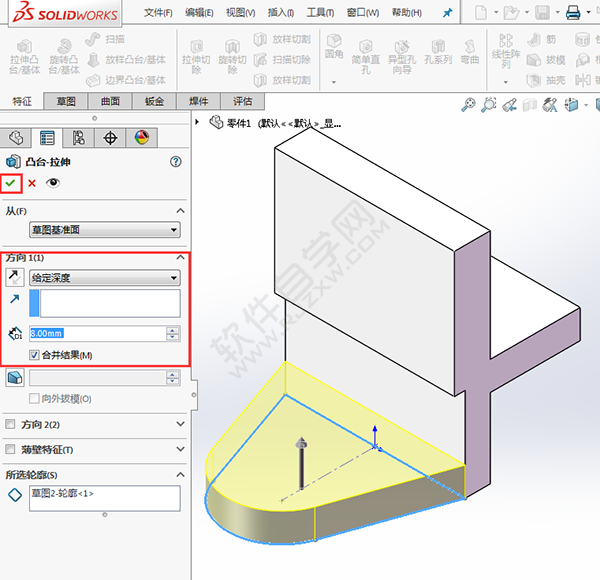

7、设置给定深度为8mm的拉伸凸台。点击确定。

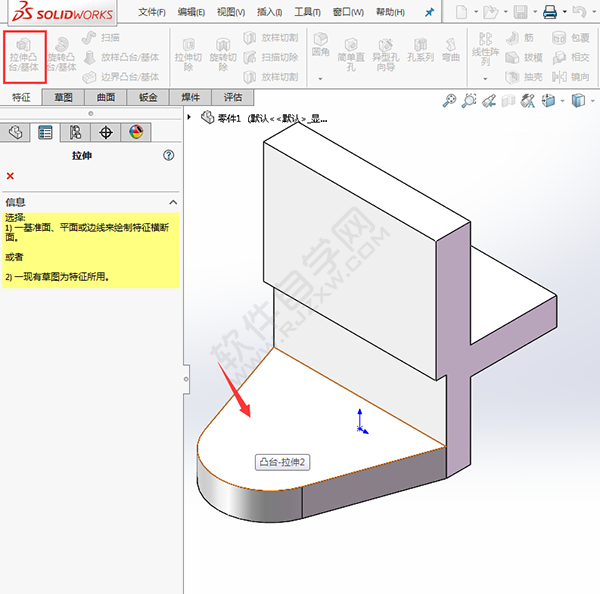

8、再一次，点击拉伸凸台，选择凸台-拉伸2的实体面。效果如下：

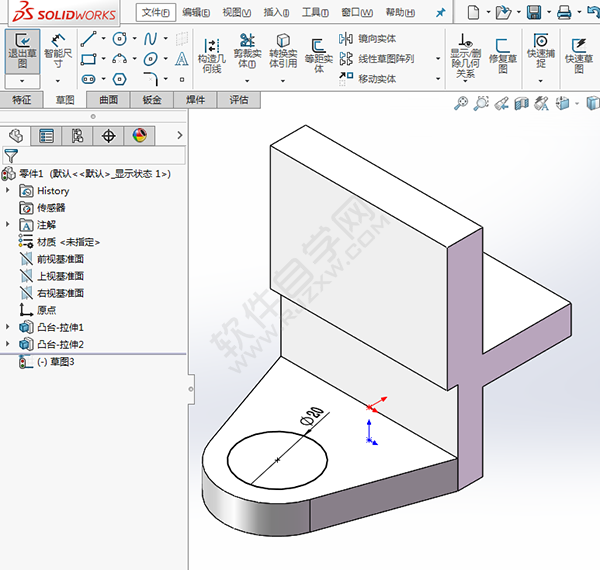

9、绘制一下草图直径为20mm的圆，效果如下：

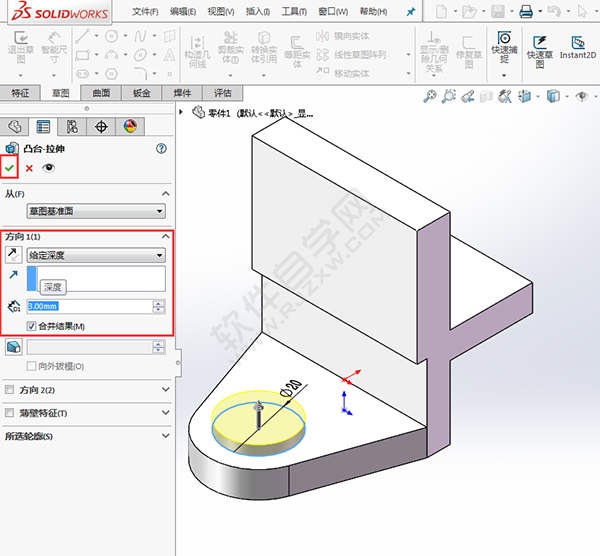

10、同样的拉伸设置为3mm，点击确定。

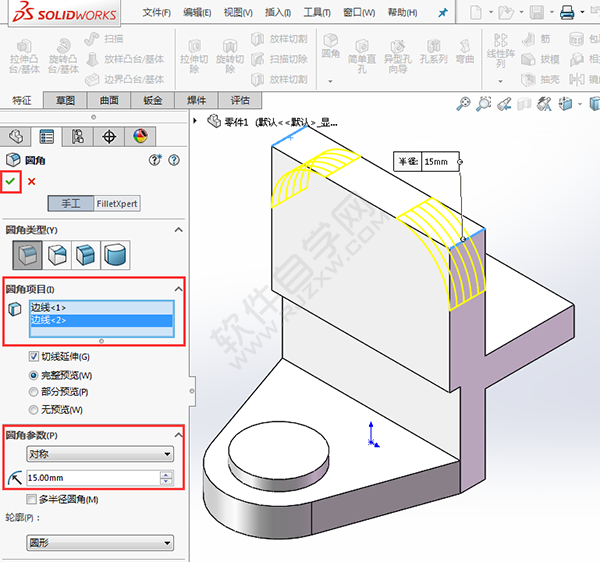

11、然后点击倒圆角，选择边线，对称半径为15mm，点击确定。

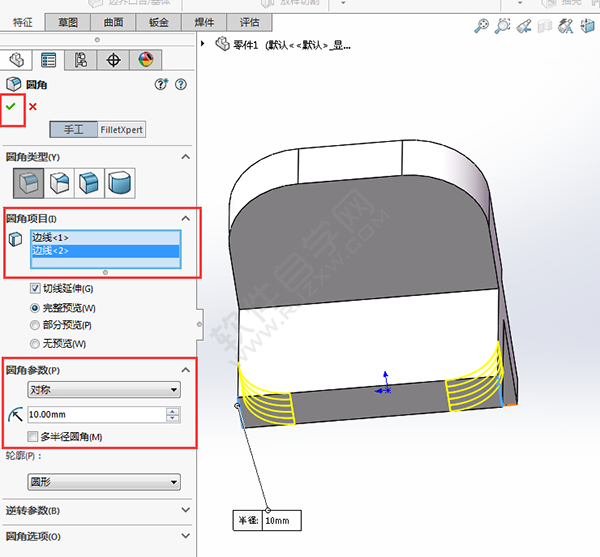

12、同样的方法，进么倒圆角为10mm给另两条边倒圆角。

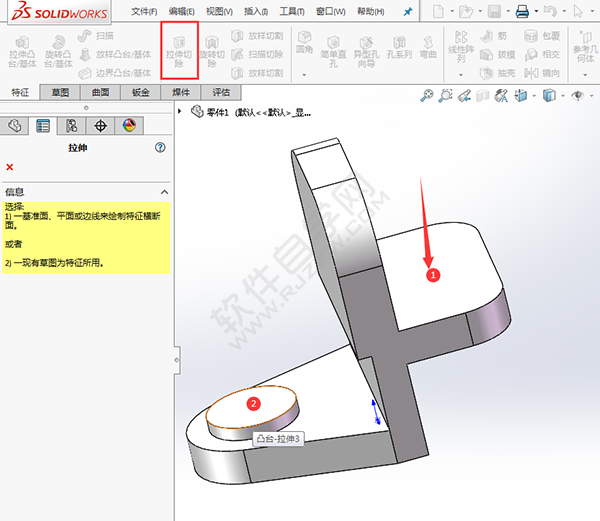

13、点击拉伸切除工具，选择实体表，效果如下：

14、然后绘制下面的草图出来，效果如下：

15、然后设置完全贯穿两侧就好了，效果如下：

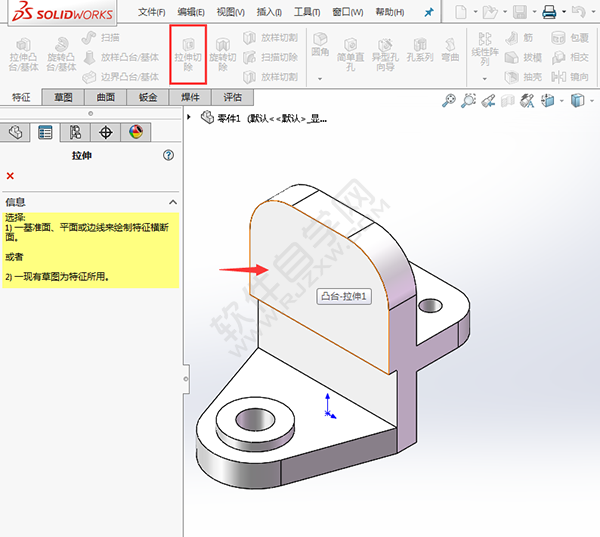

16、同样的方法，选择实体表面，

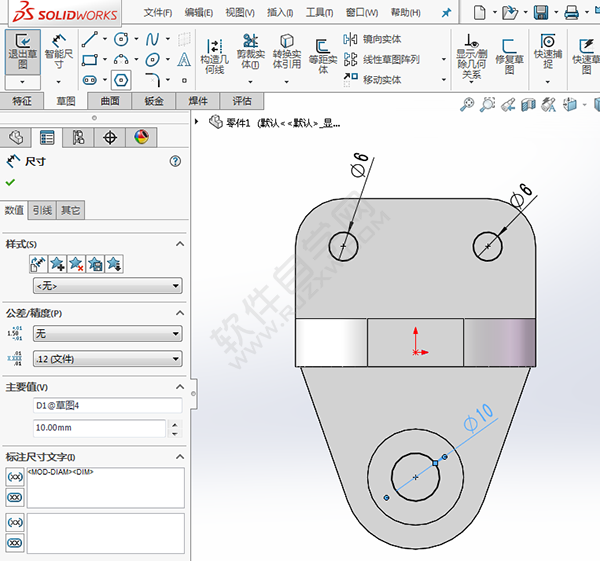

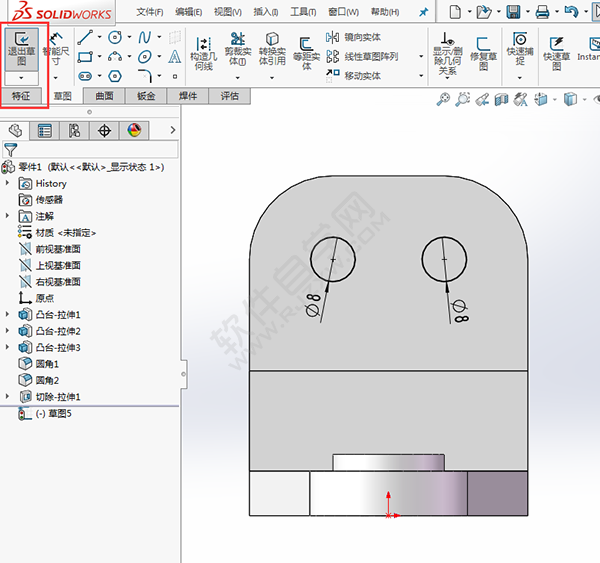

17、还是一样，绘制二个圆，直径为8mm，效果如下：

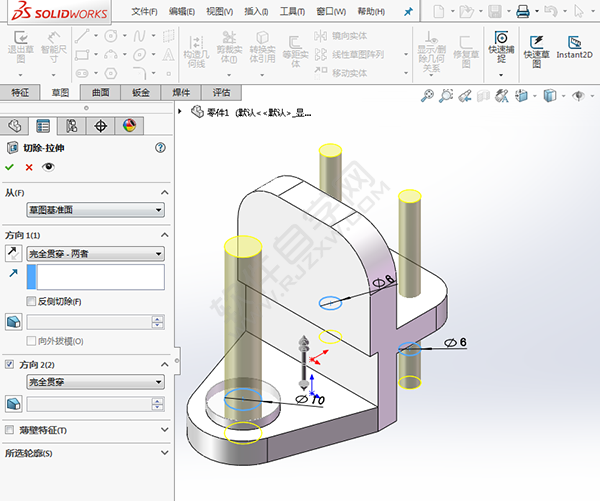

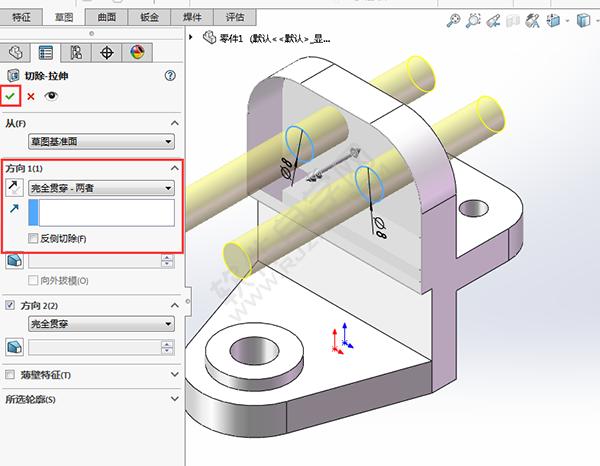

18、然后设置完全贯穿两侧，效果如下：

19、点击筋工具，点击右视基准面。效果如下：

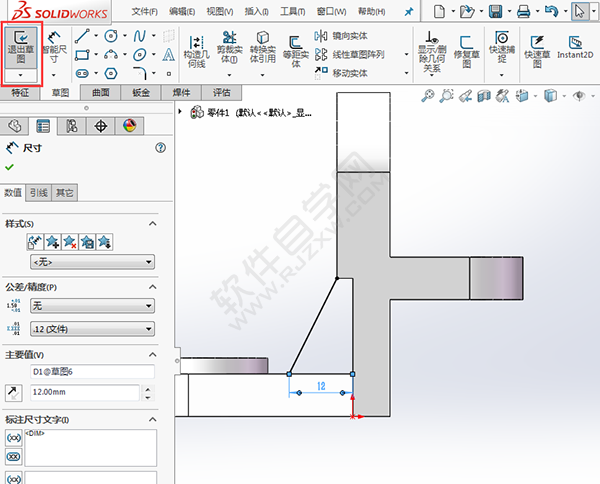

20、然后绘制一条斜线，效果如下：

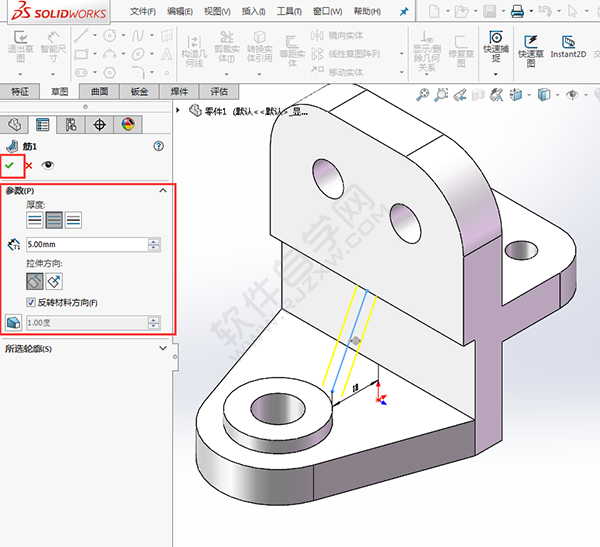

21、然后设置筋的参数，效果如下：

22、这样支架零件就绘制好了。
