solidworks绘制透明收纳盒

下面给大家介绍的是solidworks绘制透明收纳盒的方法，具体步骤操作如下：

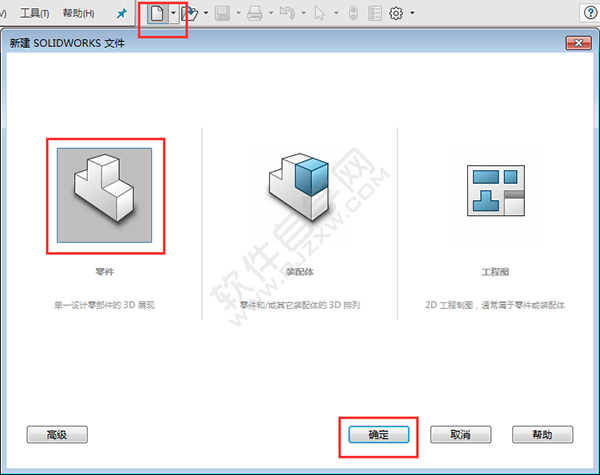

1、打开solidworks2016软件，点击新建，选择零件，点击确定。

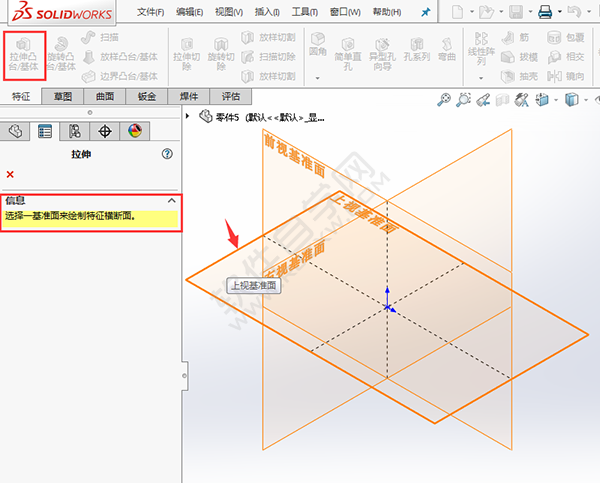

2、点击拉伸凸台，选择上视基准面。

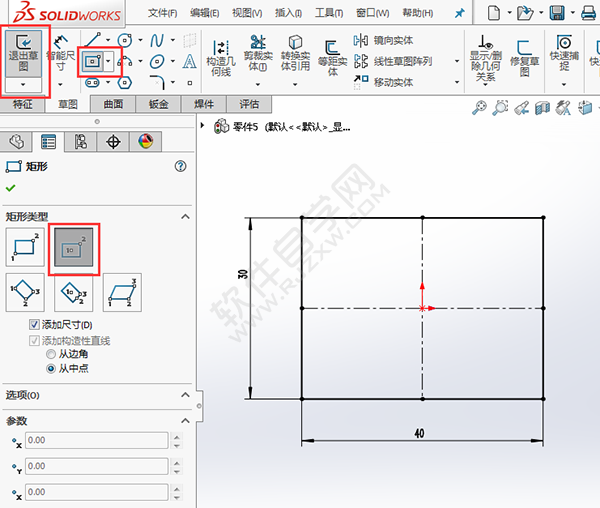

3、点击中心矩形工具，捕捉坐标，绘制一个40x30mm矩形出来，退出草图。

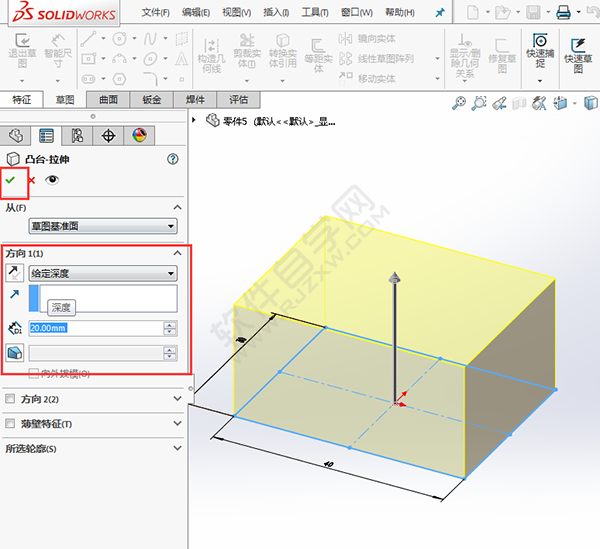

4、设置凸台拉伸参数为20mm，点击确定。

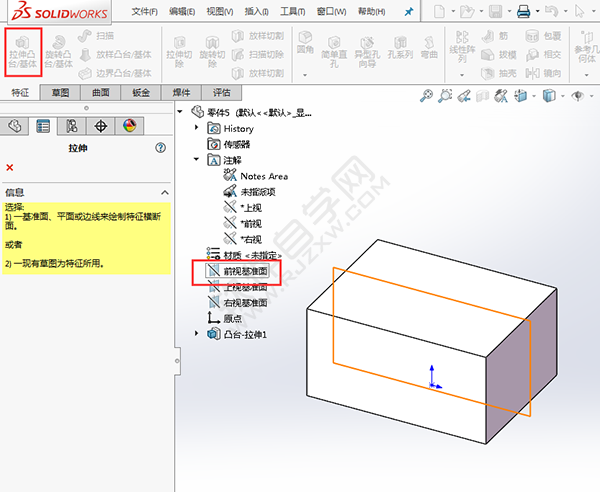

5、然后点击拉伸凸台，选择前视基准面。效果如下：

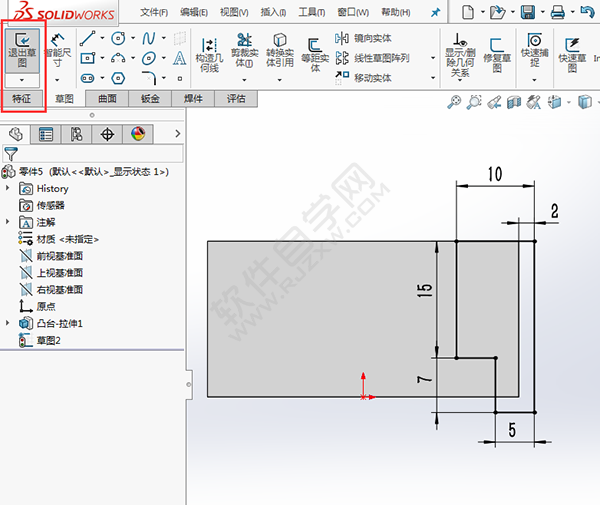

6、然后绘制下面的草图出来，退出草图。

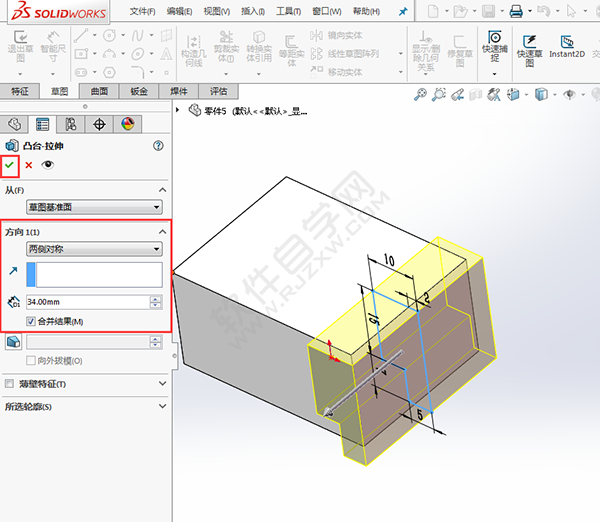

7、设置拉伸凸台，两侧对称，参数为34mm。点击确定。

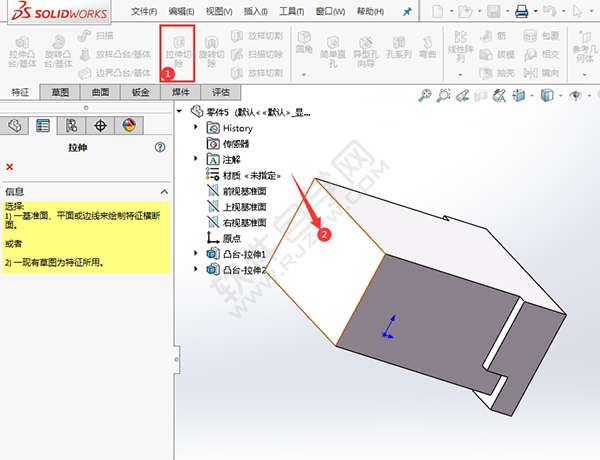

8、点击拉伸切伸，选择实体表。

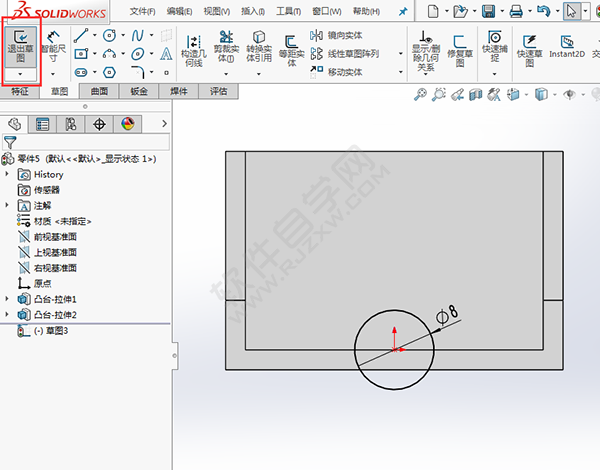

9、使用圆工具，绘制一个直径为8mm的圆出来，效果如下：

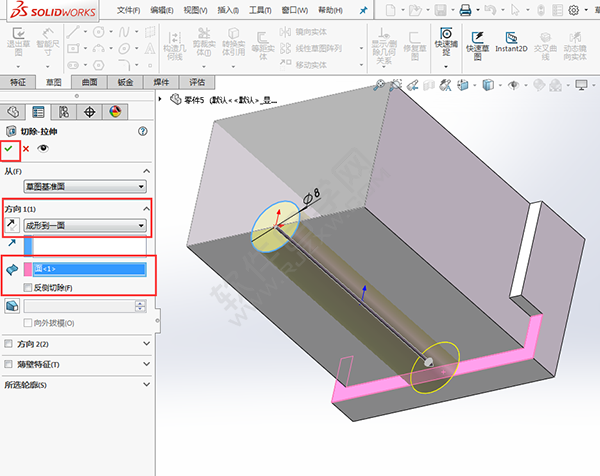

10、切除拉伸设置，成形到一面，选择后面的面，效果如下：

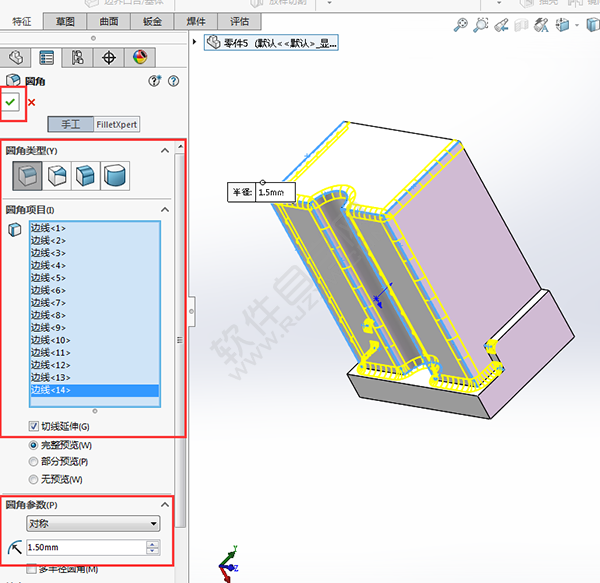

11、使用倒圆角工具，圆角参数为1.5mm，选择倒圆的边。效果如下：

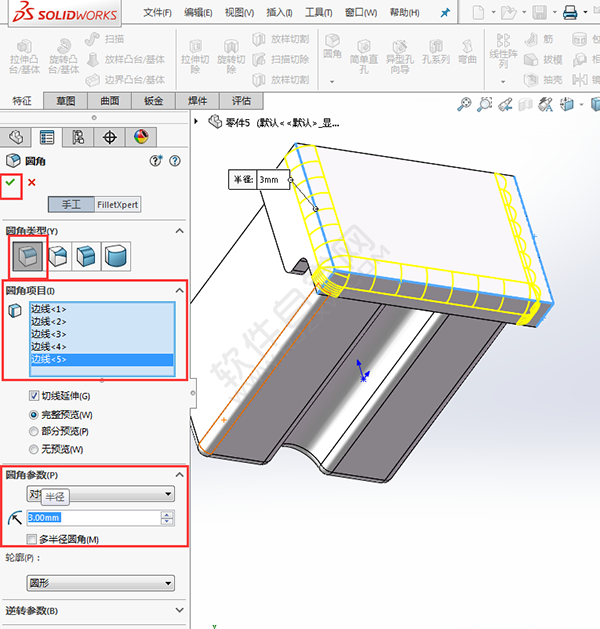

12、设置倒角参数为3mm，选择边，效果如下：

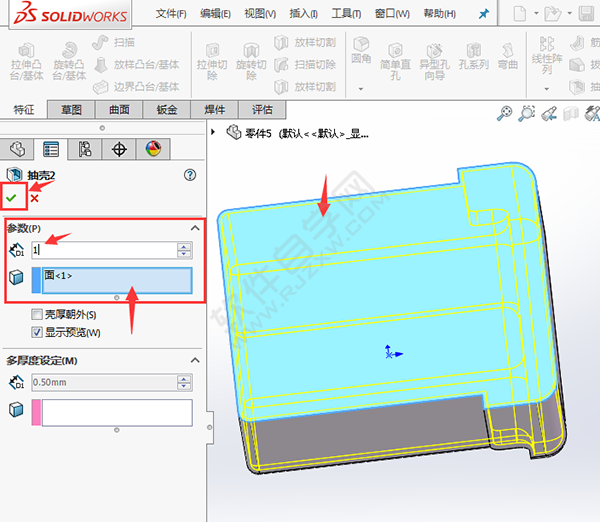

13、点击抽壳工具，选择要删除的面，设置厚度为1。点击确定。

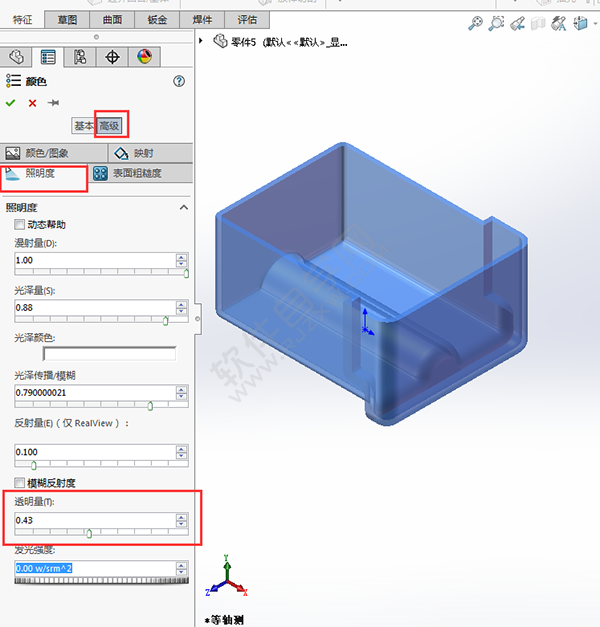

14、设置外形颜色，高级中设置透明度。

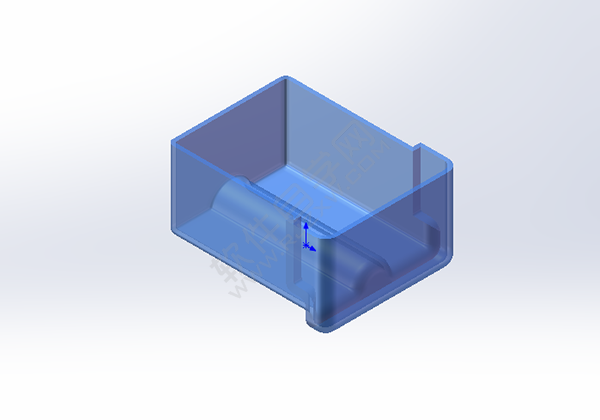

15、透明收纳盒就制作出来，效果如下：

以上就是solidworks绘制透明收纳盒，希望大家喜欢，请继续关注好吧啦网。
