CAD二维练习题(05)绘制的方法

【字号: 日期:2023-11-26 08:39:45浏览:35作者:猪猪
CAD二维练习题(05)绘制的方法,喜欢的朋友可以一起来关注好吧啦网,学习更多的CAD教程。

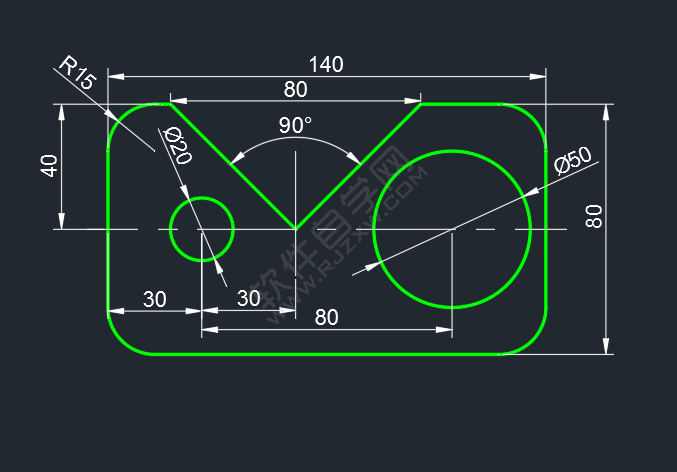

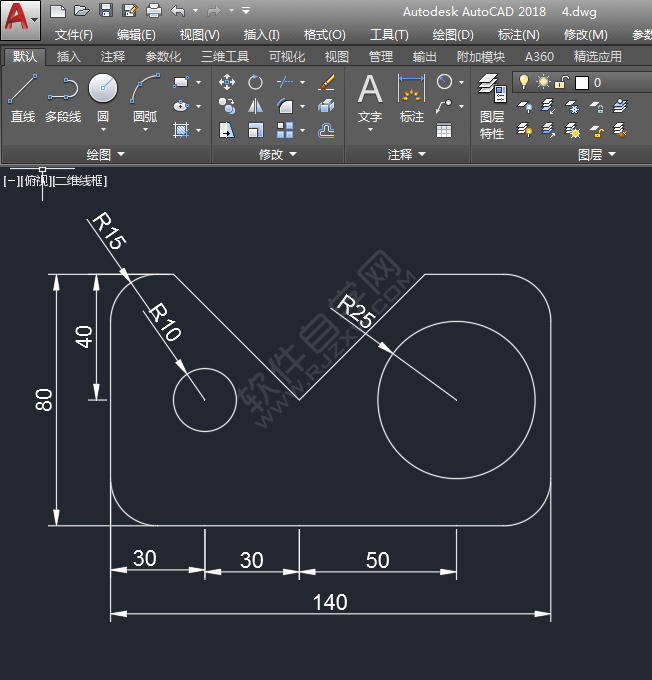

CAD二维练习题(05)尺寸图,关注我可以交流学习哦!也可交作业哦!

CAD二维练习题(05)绘制的方法

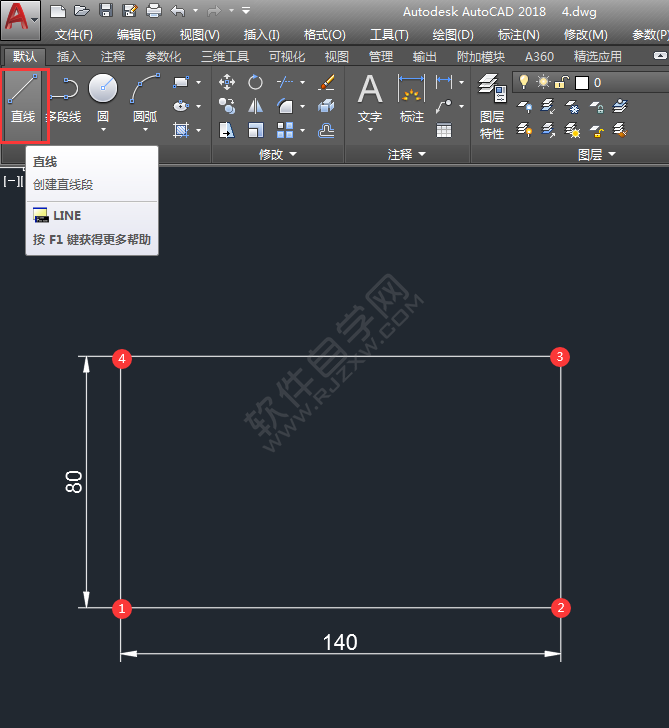

1、点击直线工具,绘制一个140x80mm的矩形出来,效果如下:

CAD二维练习题(05)绘制的方法

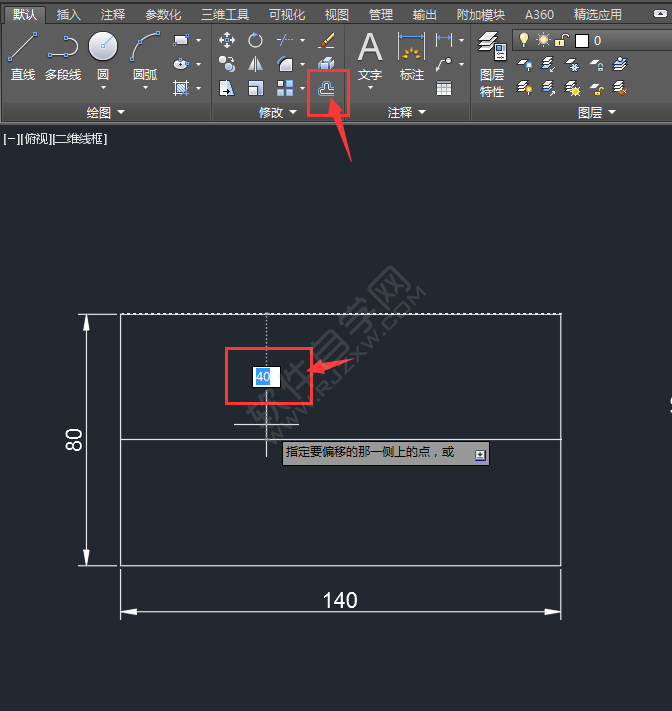

2、使用偏移工具,偏移140直线,向下40mm的距离。

CAD二维练习题(05)绘制的方法

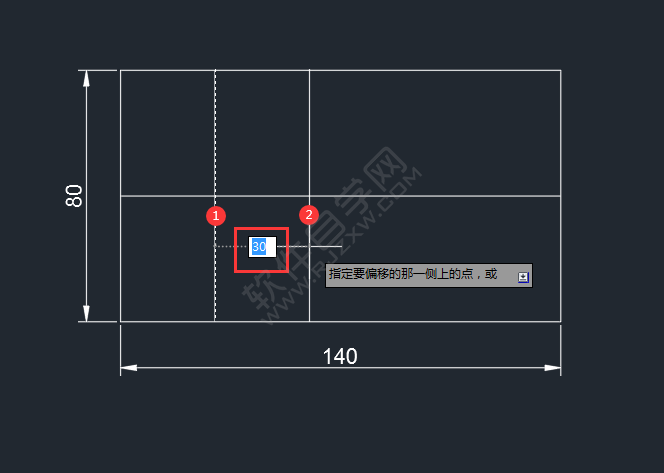

3、然后偏移80mm的直线,距离为30mm。效果如下:

CAD二维练习题(05)绘制的方法

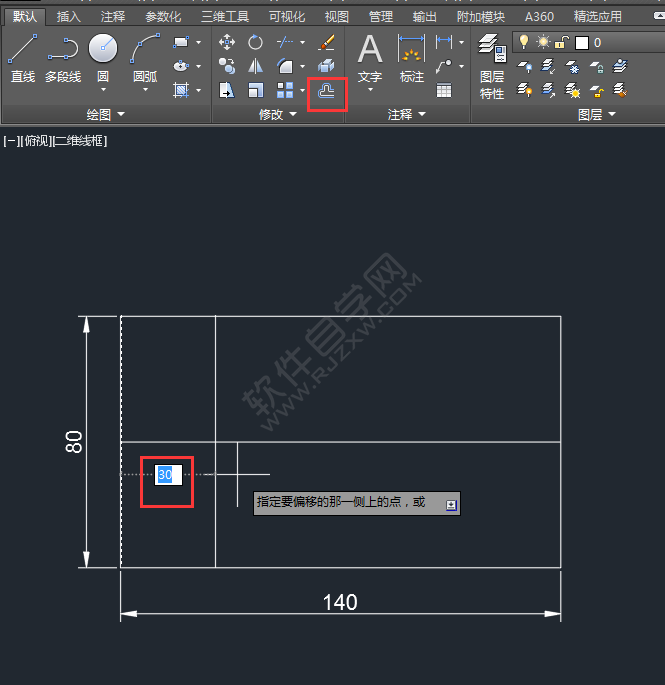

4、然后再同样的方法,偏移30mm。效果如下:

CAD二维练习题(05)绘制的方法

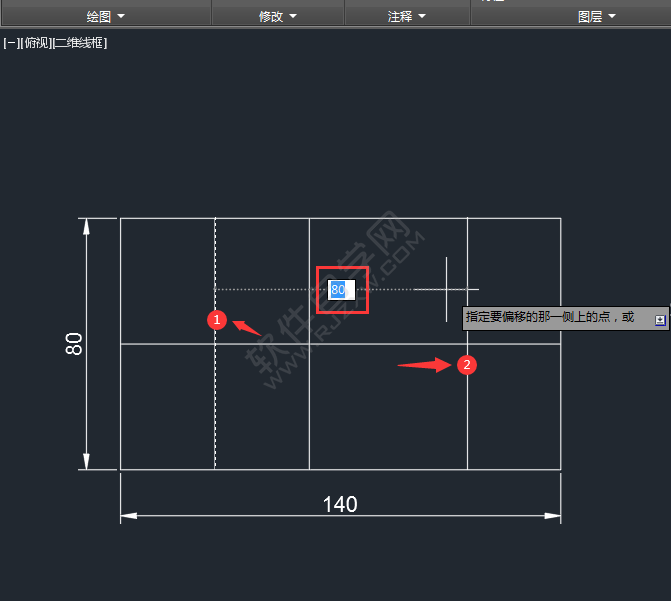

5、然后再从第一个30的直线,再后偏移80mm。

CAD二维练习题(05)绘制的方法

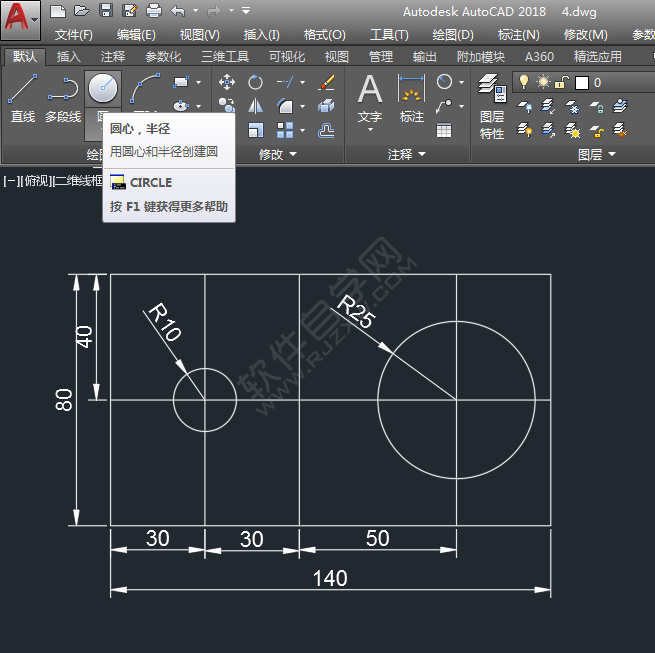

6、然后使用圆工具,绘制半径10与半径25的圆出来,效果如下:

CAD二维练习题(05)绘制的方法

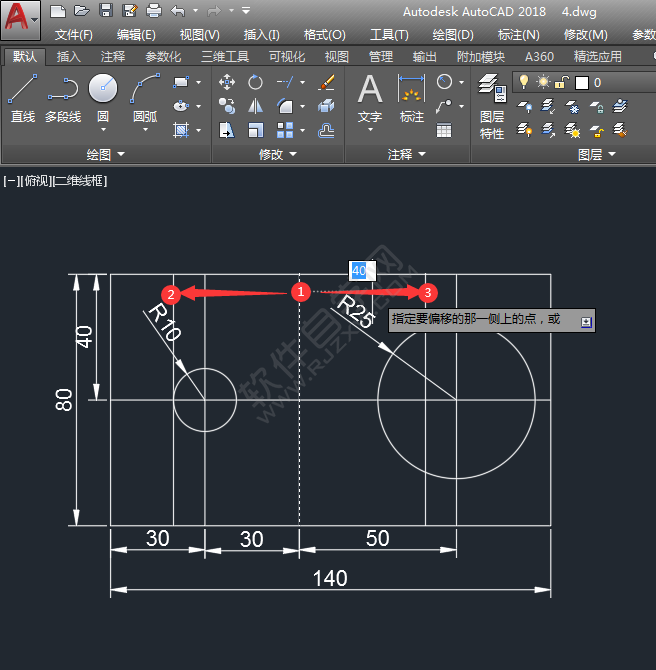

7、然后把第二条30的直线,向左右偏移40mm两条线出来。

CAD二维练习题(05)绘制的方法

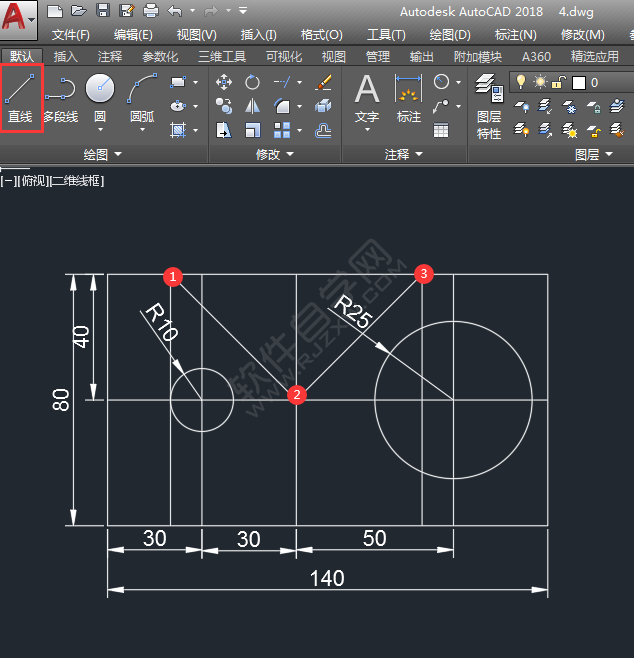

8、然后用直径把三个地方连接起来,效果如下:

CAD二维练习题(05)绘制的方法

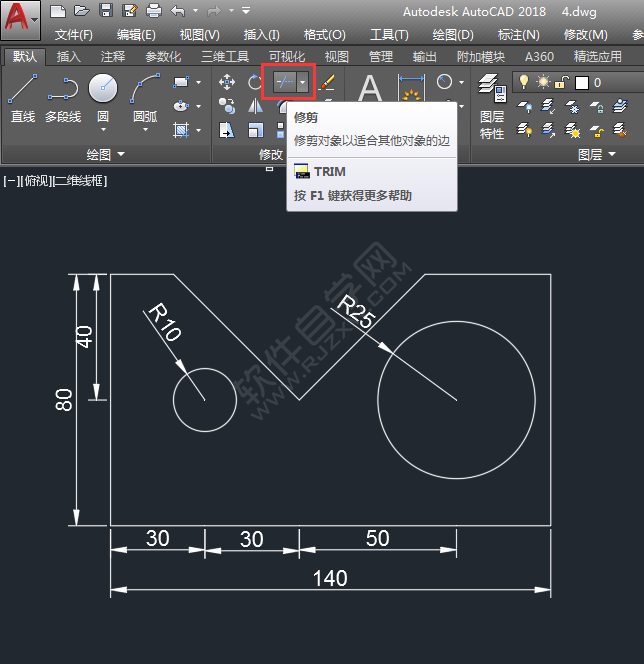

9、然后用修改工具,剪掉不要的部分,也删除参照线。

CAD二维练习题(05)绘制的方法

10、然后再给图形进行倒圆角处理,效果如下:

CAD二维练习题(05)绘制的方法

这样就完成了二维图形的绘制。

以上就是CAD二维练习题(05)绘制的方法,希望大家喜欢,请继续关注好吧啦网。
