SolidWorks建模练习题-024

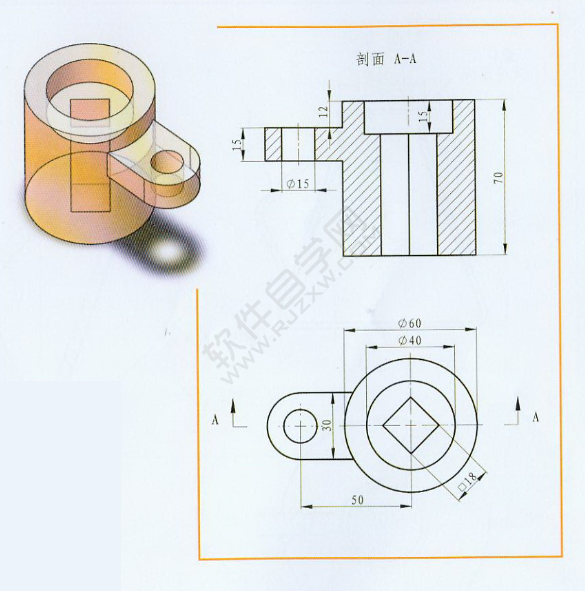

先看看零件的三维图纸吧，下面根据视图来创建实体。

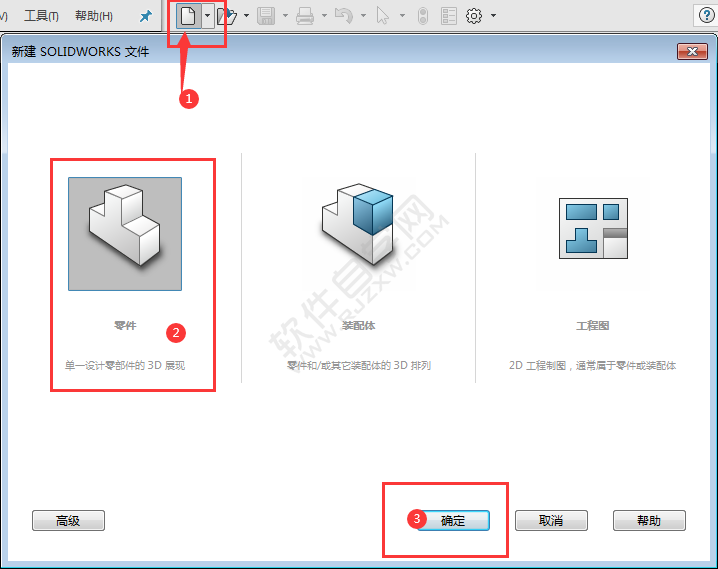

1、打开solidworks2016软件，点击新建图标，选零件，点击确定。

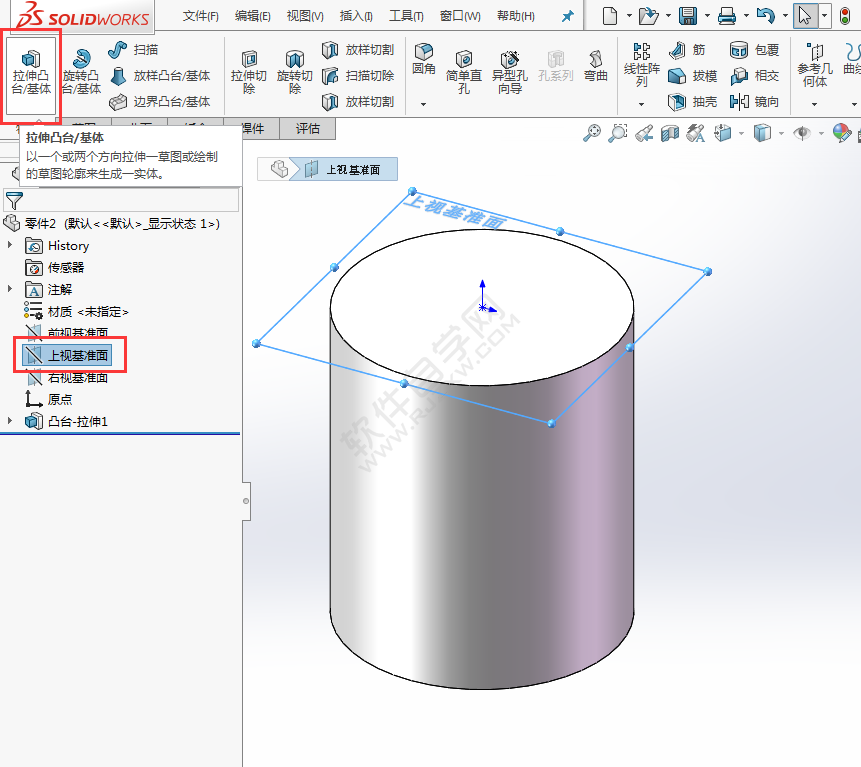

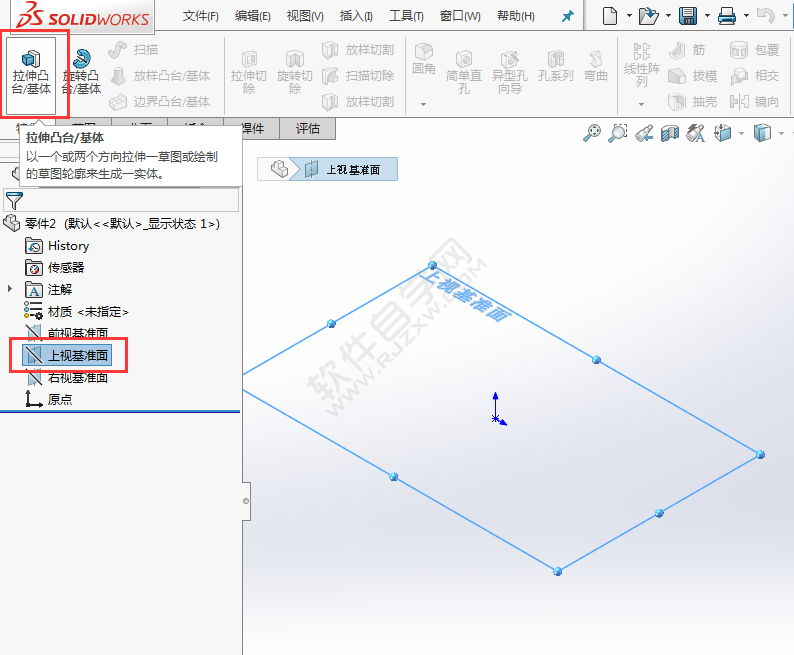

2、选择上视基准面，点击拉伸凸台。

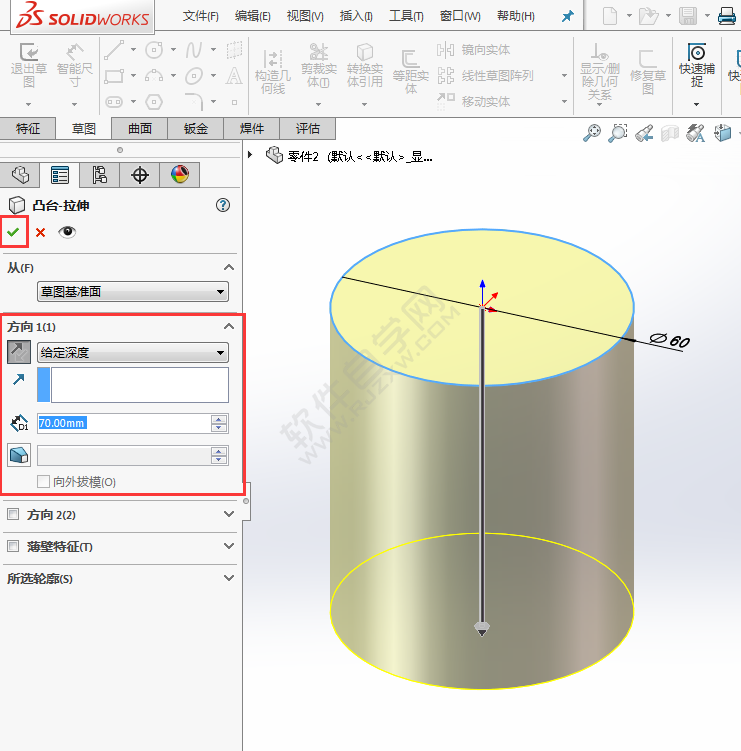

3、绘制一个直径为60mm的圆，然后向下拉伸70mm的高度，点击确定。

4、再点击上视基准面，再点击拉伸凸台。

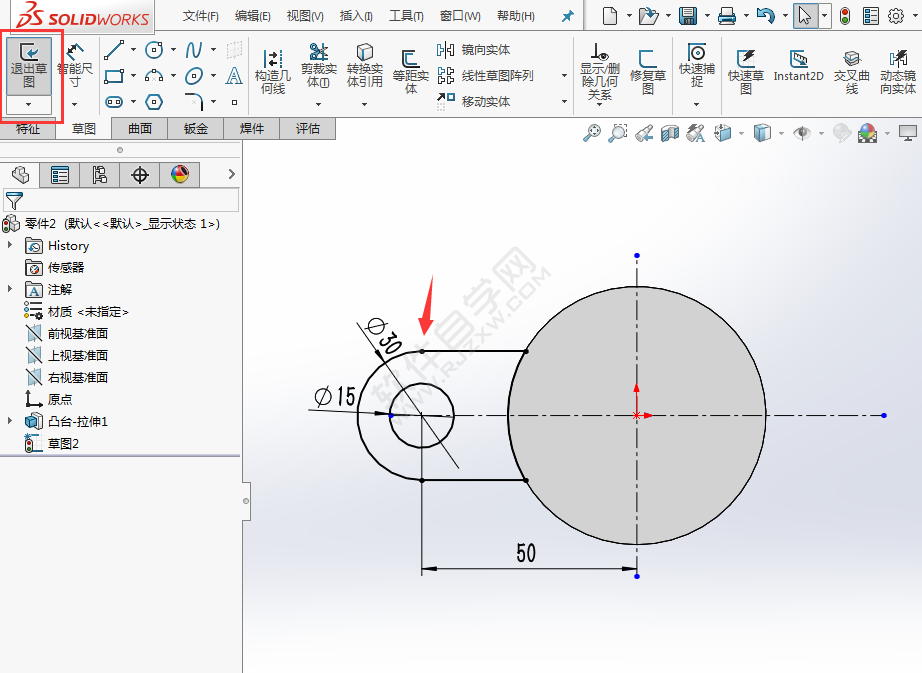

5、然后绘制下面的草图出来，点击退出草图。

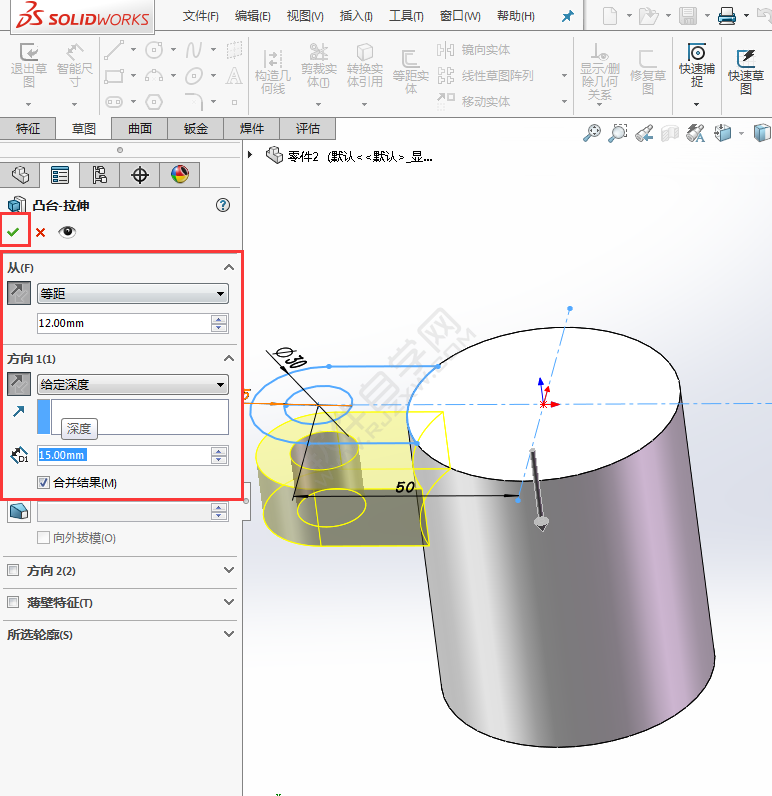

6、然后设置拉伸凸台，等距设置12mm，拉伸厚度为15mm。点击确定。

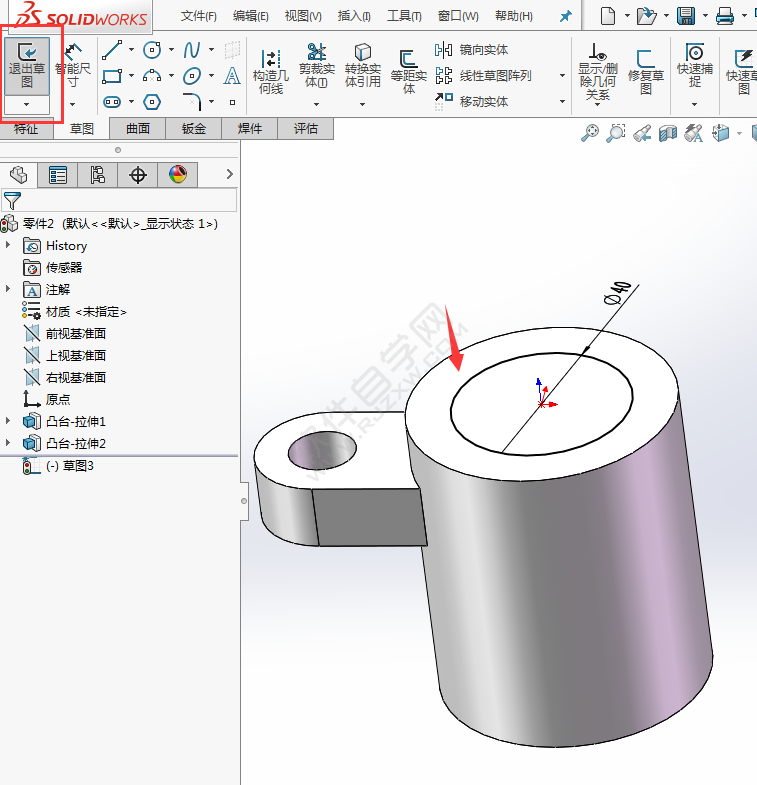

7、选择实体表，点击草图绘制，绘制一个直径40mm的圆。退出草图。

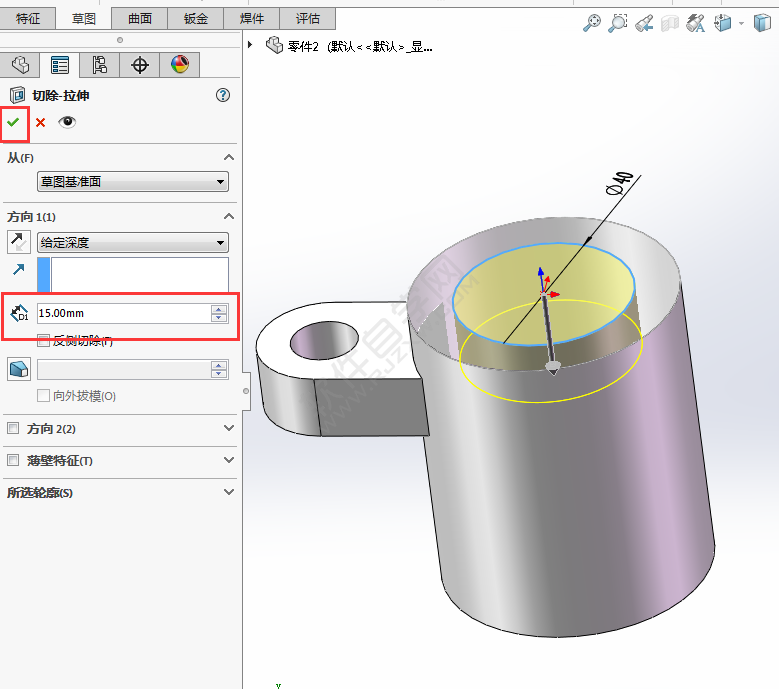

8、切除拉伸设置，给定深度为15mm。点击确定。

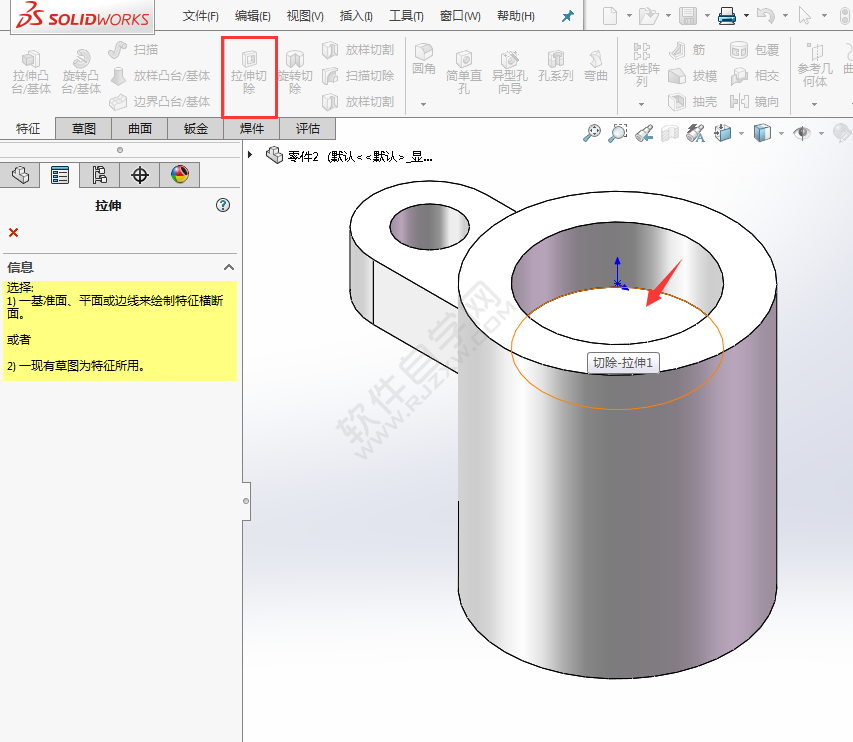

9、点击拉伸切除，选择实体现，效果如下：

10、使用3点中心矩形，绘制下面的草图。然后点击退出草图。

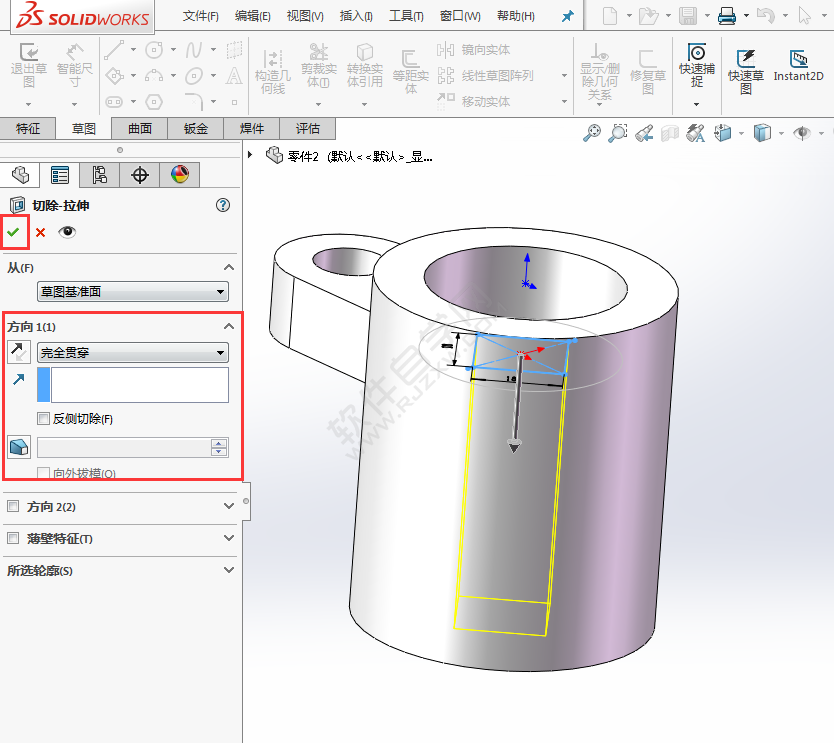

11、然后切除拉伸，设置完全贯穿。点击确定。

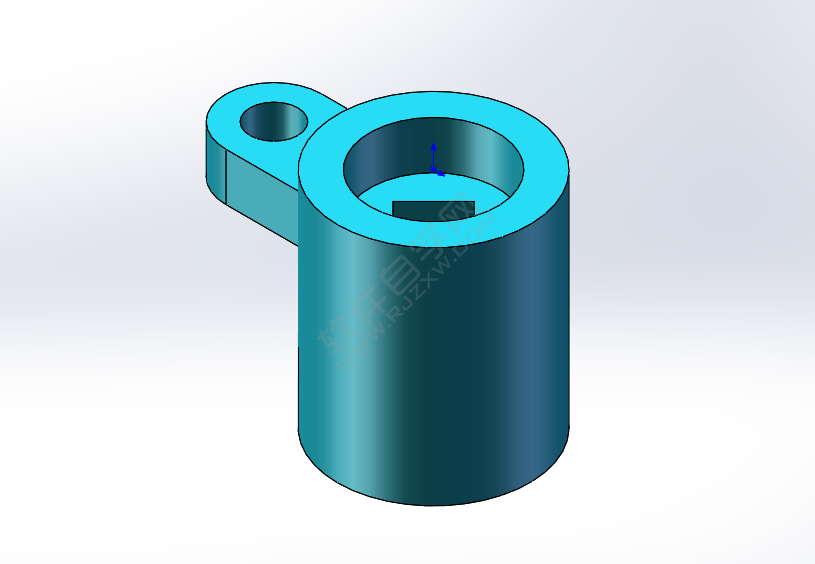

12、设置外面颜色就完成了。

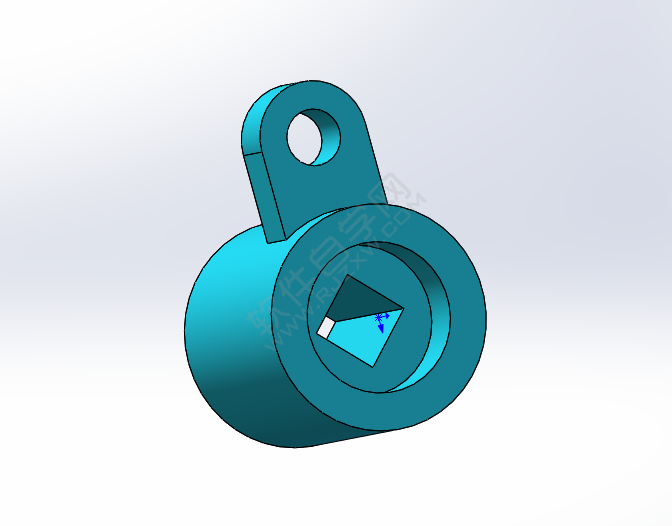

13、从别一个角度观看。关注我哦，每天更新。
