solidworks的方形管怎么生成

solidworks的方形管怎么生成,只要设计好3D草图后，再用结构件就可以生成了。具体操作步骤如下：

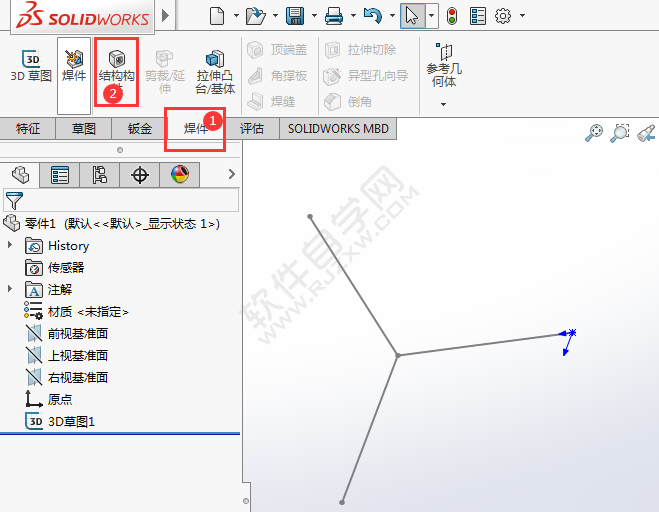

1、绘制好了3D草图后，点击焊件菜单的结构构件功能。

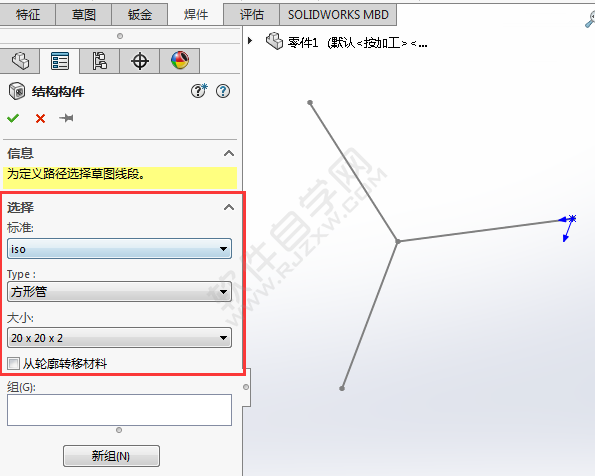

2、选择标准ISO的方形管。还有小大20x20x2。

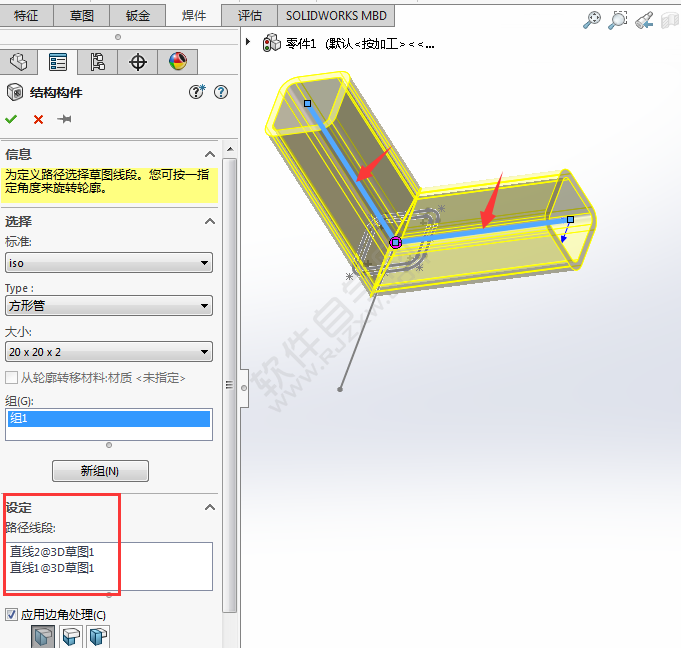

3、然后选择二条线。就能生成方形管了。

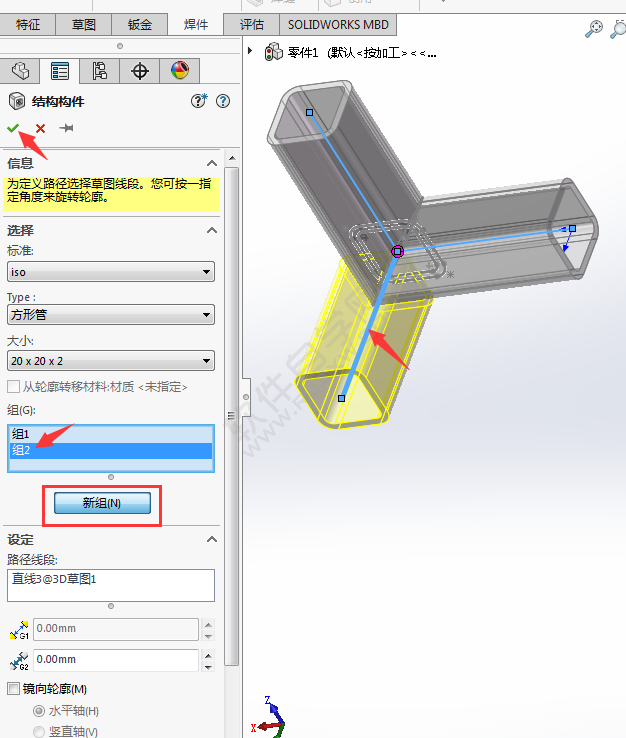

4、另一条线，要点击新组后，才能再生成方形管。设置好后，点出确定。

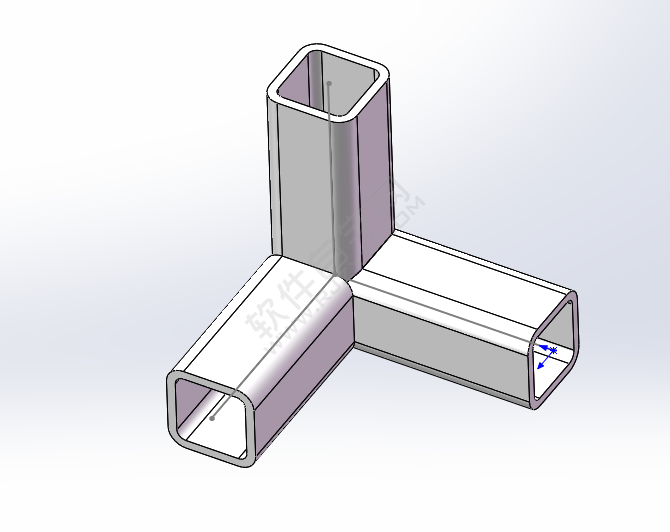

5、就这样一个简单的方形管结构件做好了。
