solidworks怎么给钣金折角加撑板

浏览:109日期:2023-11-27 13:39:02
下面给大家介绍的是solidworks怎么给钣金折角加撑板,很简单的,只要用钣金里面的钣金角撑板工具,具体详细操作如下:

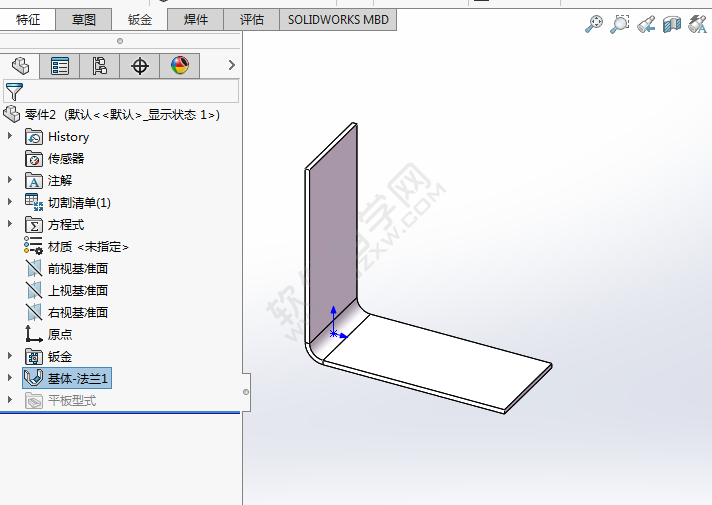

1、打开solidworks2016软件,然后创建一个基体法兰出来,效果如下:

solidworks怎么给钣金折角加撑板

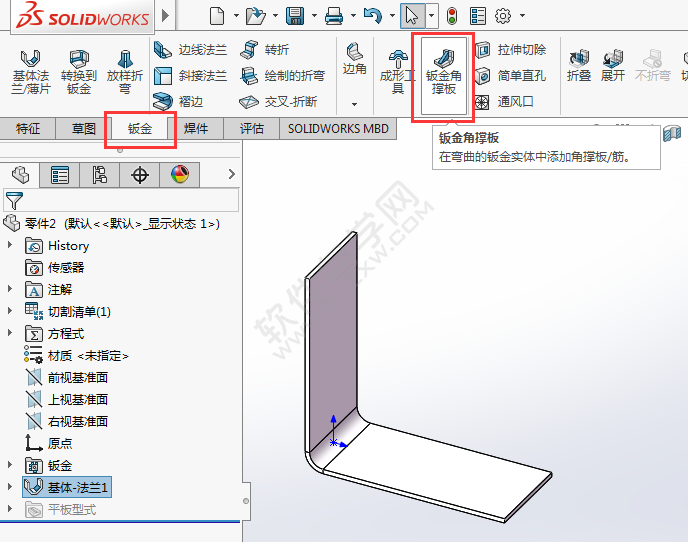

2、然后点击钣金里面的钣金角撑板功能。效果如下:

solidworks怎么给钣金折角加撑板

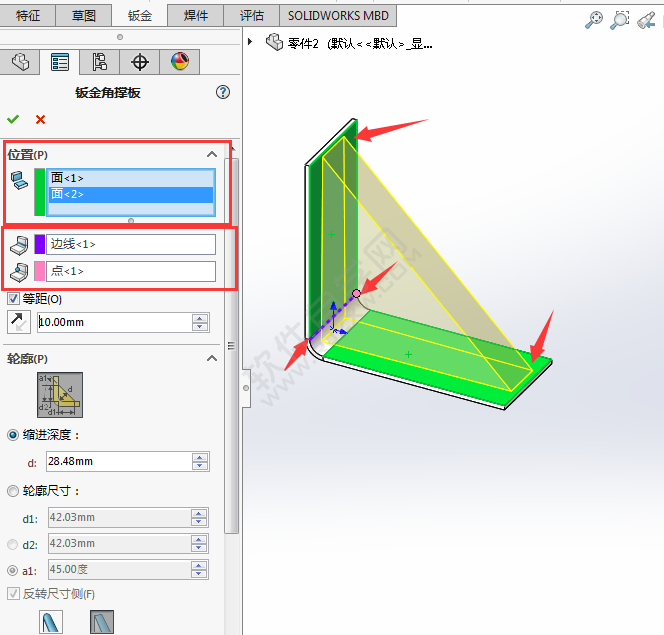

3、位置选择二个垂直面。还有边线与点。

solidworks怎么给钣金折角加撑板

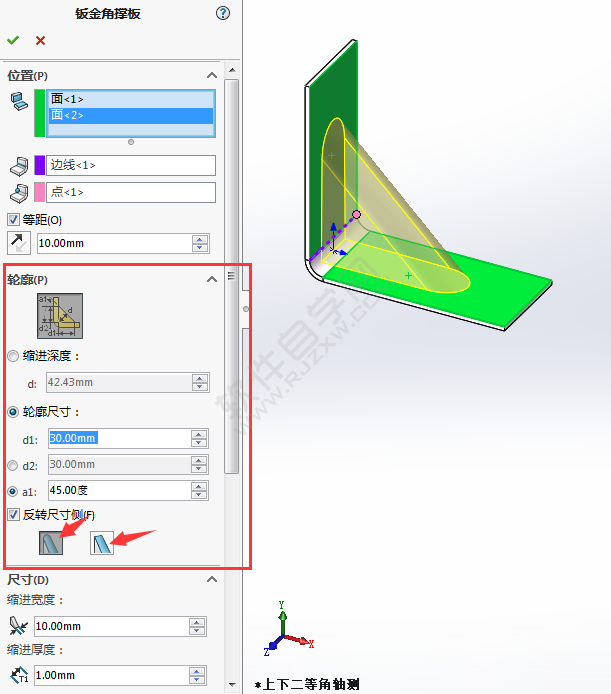

4、然后就可以设置轮廓参数。

solidworks怎么给钣金折角加撑板

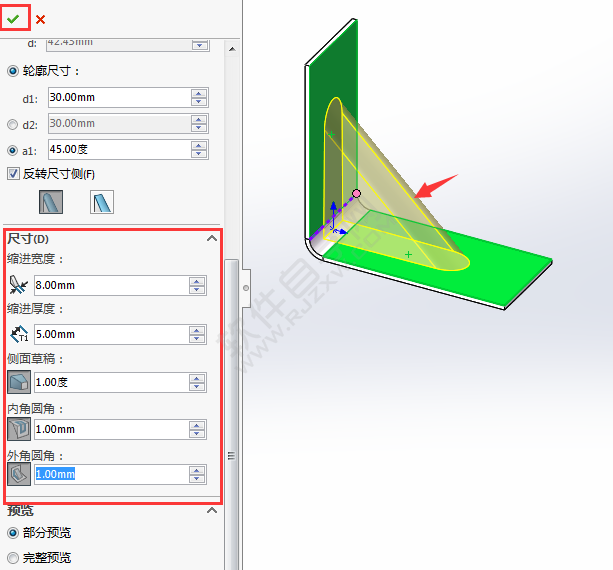

5、然后再设置尺寸参数,效果如下:

solidworks怎么给钣金折角加撑板

6、设置好了后,点击确定。

solidworks怎么给钣金折角加撑板

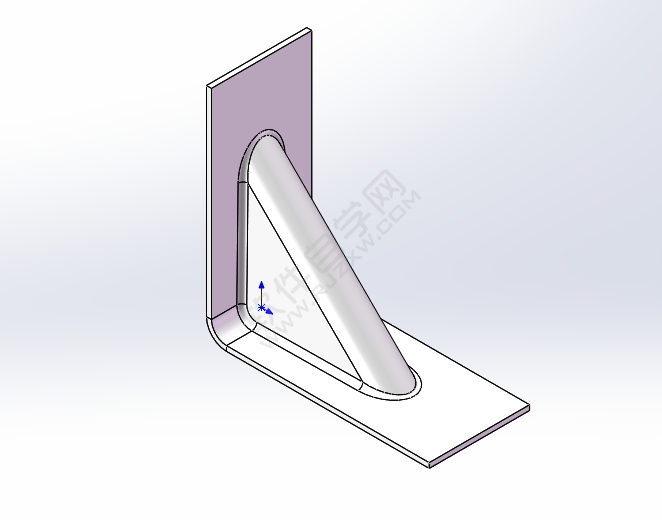

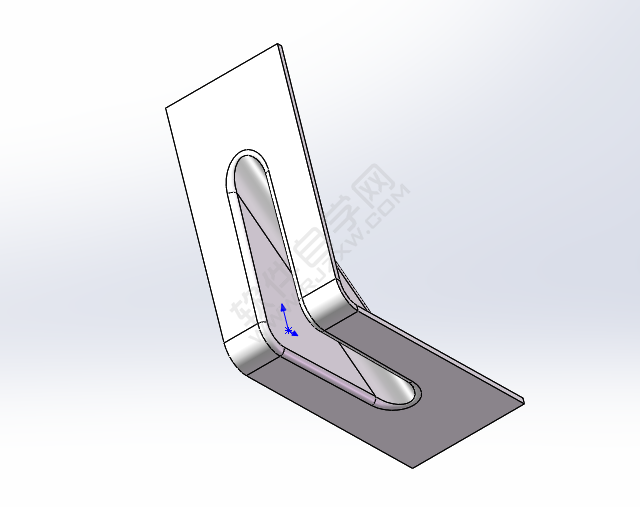

7、旋转另一个方向看一下,是不是不一样。

solidworks怎么给钣金折角加撑板

以上介绍的是solidworks怎么给钣金折角加撑板的方法与步骤,喜欢的朋友可以一起来关注好吧啦网学习。

以上就是solidworks怎么给钣金折角加撑板,希望大家喜欢,请继续关注好吧啦网。
