ug怎么画椭圆弧

ug草图中的椭圆很好画，那椭圆弧怎么画呢，新版只要设置不封闭就好了。下面给大家介绍的是ug怎么画椭圆弧的步骤与方法，希望能帮助到大家。

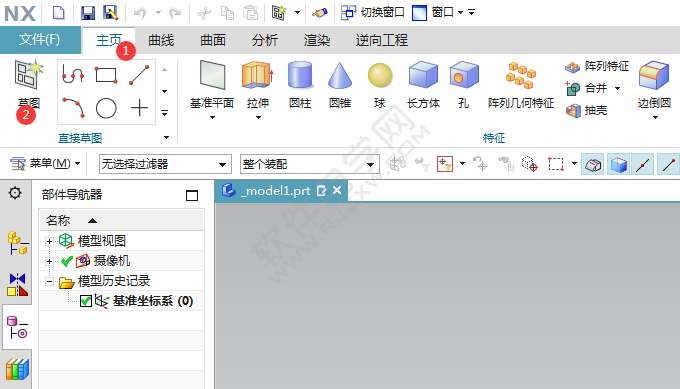

1、怎么画椭圆弧，很简单，点击主页选项，点击草图开始。

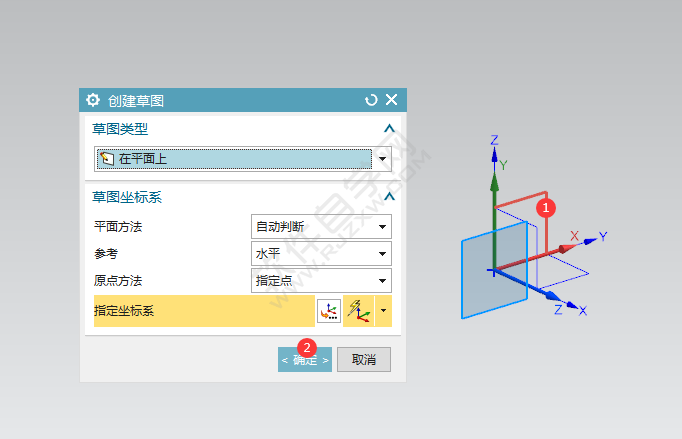

2、弹出创建草图，选择XY基准面，点击确定。这是必须要创建的。

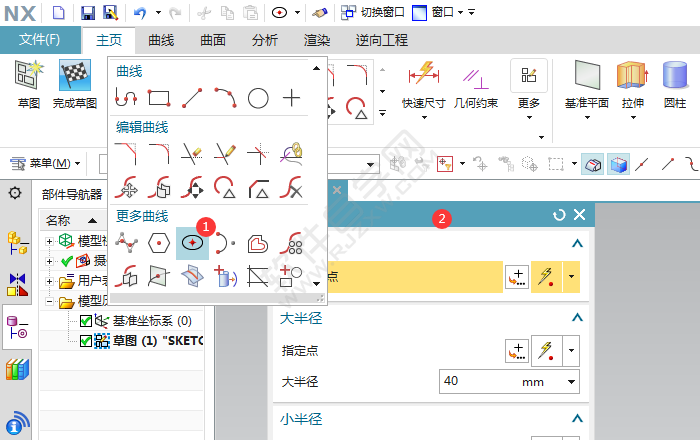

3、然后就有工具栏了，在工具栏上，找到椭圆工具。

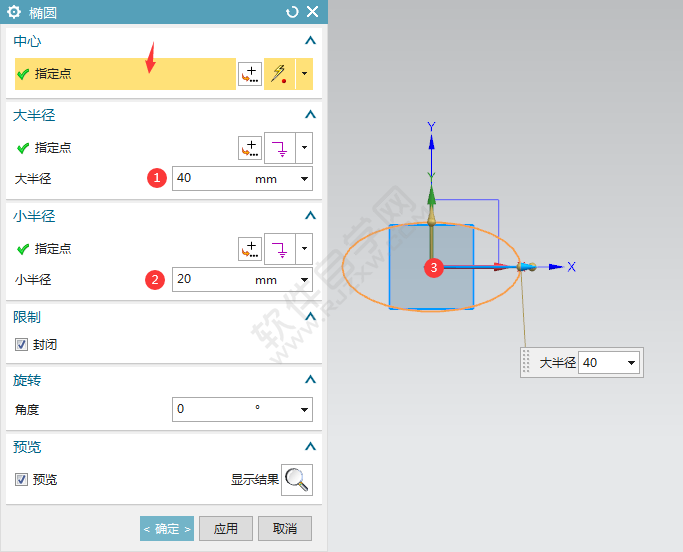

4、先了解一下椭圆创建方法，再了解椭圆弧就很简单了。椭圆有大半径与小半径的参数组成。你设置好后，点击插入的中心点，就完成了。

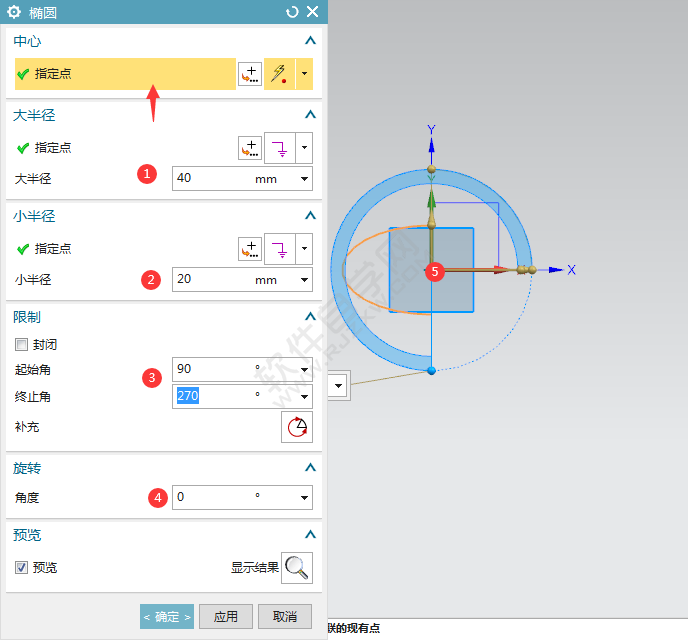

5、椭圆弧要怎么创建。跟创建椭圆的方法一样，只是在限制这里不要设置封闭就好了，再设置起始角与终止角就可以了。

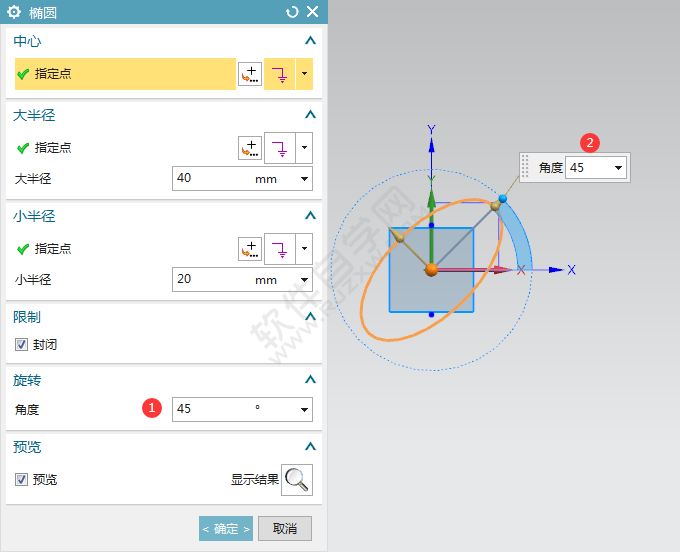

6、如果要旋转椭圆的角度，就设置旋转角度就完成了。

以上就是ug怎么画椭圆弧，希望大家喜欢，请继续关注好吧啦网。
