ug如何在草图中画多边形

【字号: 日期:2023-11-29 13:12:38浏览:38作者:猪猪
在UG草图中怎么画多边形呢,多边形有三种方法,下面一步一步的给大家分享这三种方法的步骤。希望能帮助到大家。

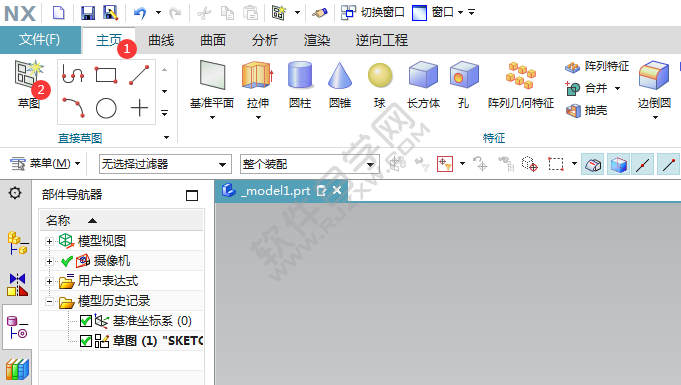

1、打开NX软件,点击主页菜单里面的草图绘制。

ug如何在草图中画多边形

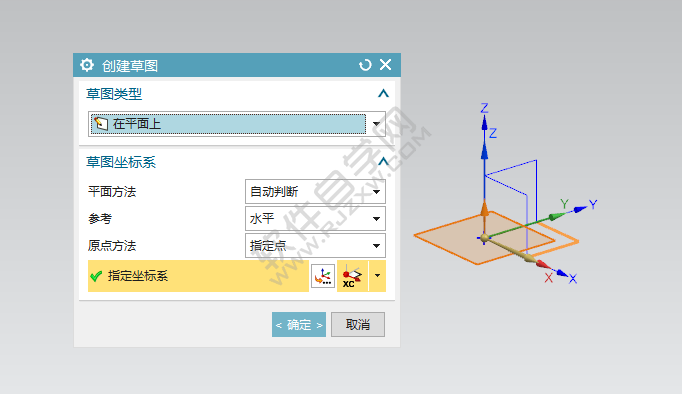

2、弹出创建草图面板,点击坐标的XY基准面,点击面板上面的确定。

ug如何在草图中画多边形

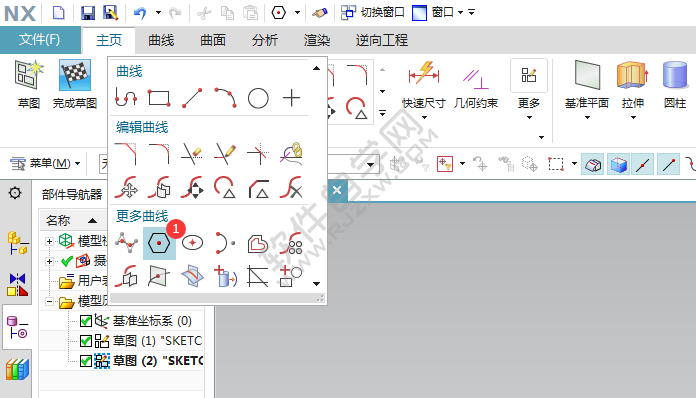

3、进入草图模式,点击多边形工具。

ug如何在草图中画多边形

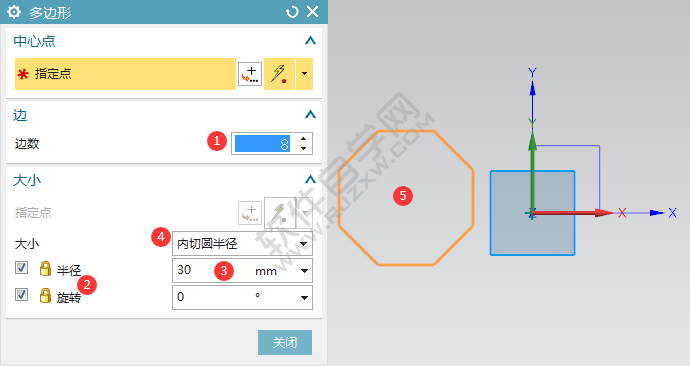

4、弹出多边形工具面板,设置边参数,大小模式为内切圆半径,设置半径大小,旋转角度后,给多形边定中心点。

ug如何在草图中画多边形

5、另一种是外接圆半径模式。设置半径与旋转角度,也是同样的指定多边形的中心点。

ug如何在草图中画多边形

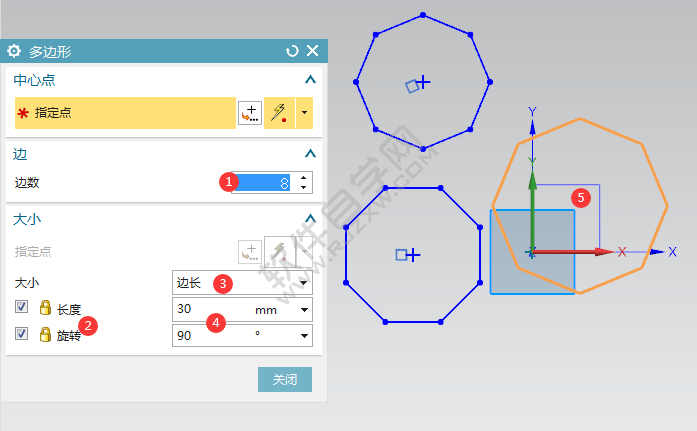

6、第三种是以边长的方法,设置好参数后,指定多边形的中心点。

ug如何在草图中画多边形

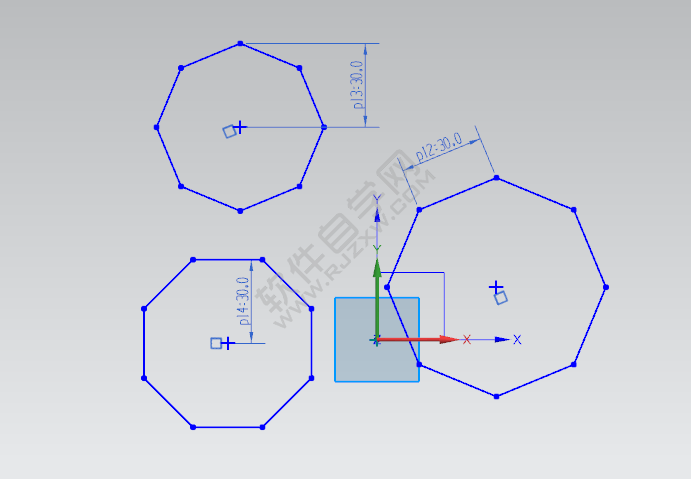

7、同样的参数,你会发现不同的模式,结果多边形的大小不一样。

ug如何在草图中画多边形

以上就是ug如何在草图中画多边形,希望大家喜欢,请继续关注好吧啦网。
