solidworks怎么二次拉伸

下面给大家介绍的是solidworks怎么二次拉伸的方法与步骤，主要是用拉伸工具来完成，希望能帮助到大家。

效果图：

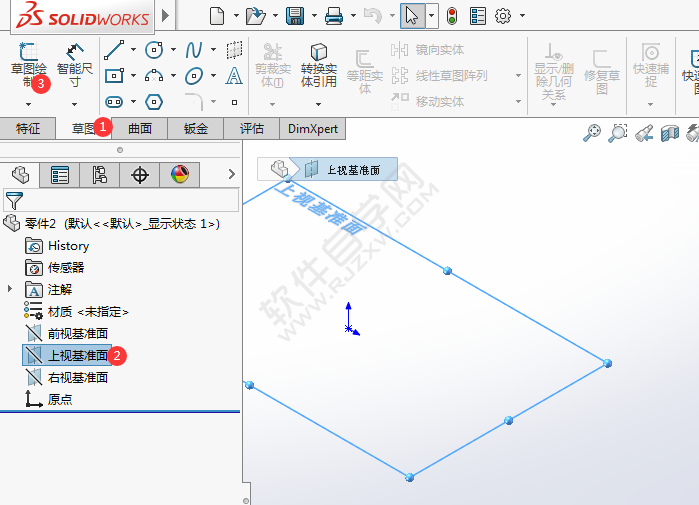

1、点击草图选项，点击上视基准面，点击草图绘制。

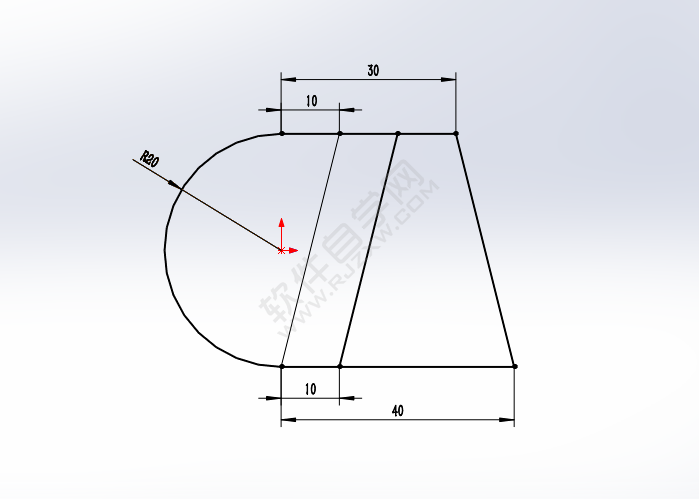

2、在上视基准面，绘制下面的草图出来，效果如下：

3、退出草图，点击拉伸凸台/基体，选择面，设置给定深度40mm，点击确定。完成就好了。

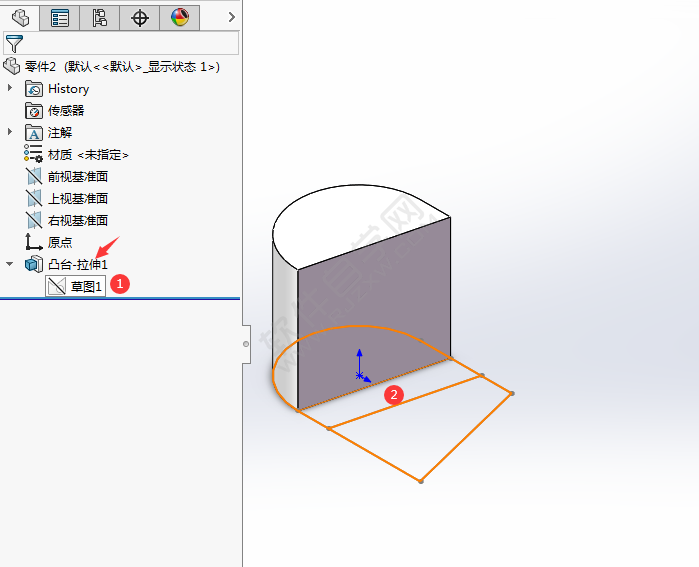

4、再点击凸台--拉伸1里面的草图1，选择第二个区域面，

5、然后，点击拉伸凸台/基体功能，设置给定深度为30mm，然后点击确定。效果如下：

6、同样的方法，拉伸第三个区域面，设置给定深度为10mm，点击确定。效果如下：

7、这样就完成了二次拉伸绘制。

以上就是solidworks怎么二次拉伸，希望大家喜欢，请继续关注好吧啦网。
