ug抽壳怎么抽不一样的厚度

下面给大家介绍的是ug抽壳怎么抽不一样的厚度，这个方法设置很简单。

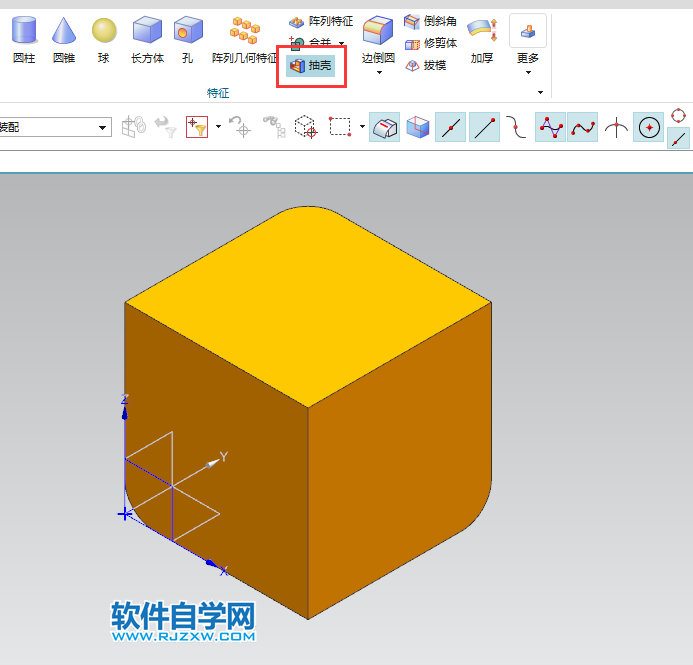

1、打开UGNX软件，绘制一个实体出来，然后点击抽壳。效果如下：

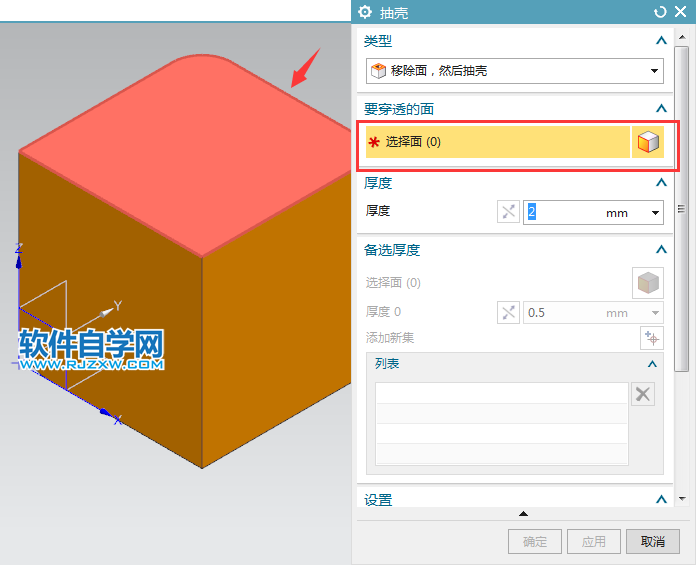

2、弹出抽壳对话框，选择要穿透的面。效果如下：

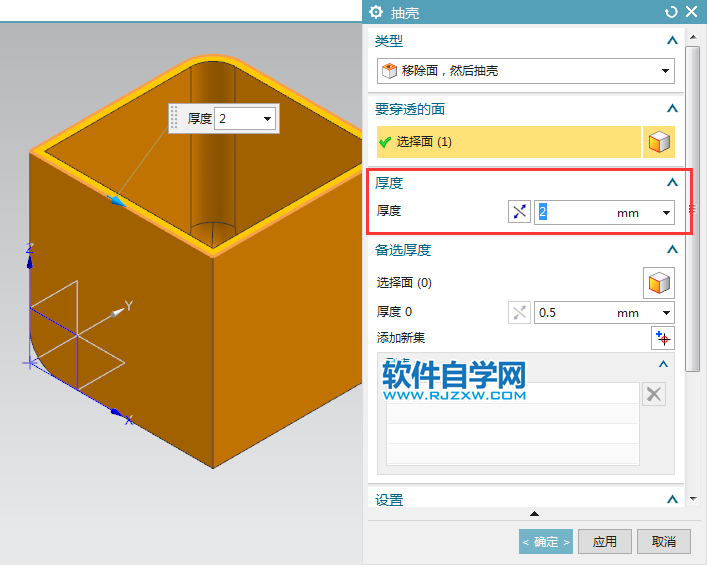

3、设置厚度为2mm。效果如下：

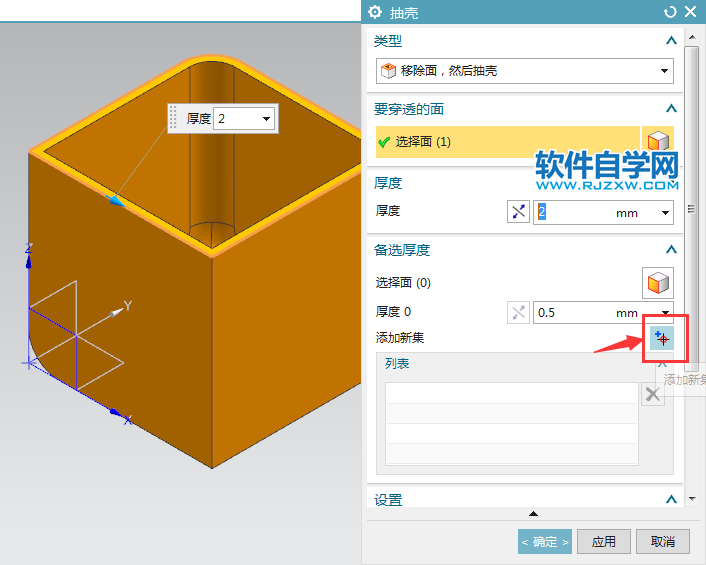

4、然后再备选厚度这里，点击添加新集。

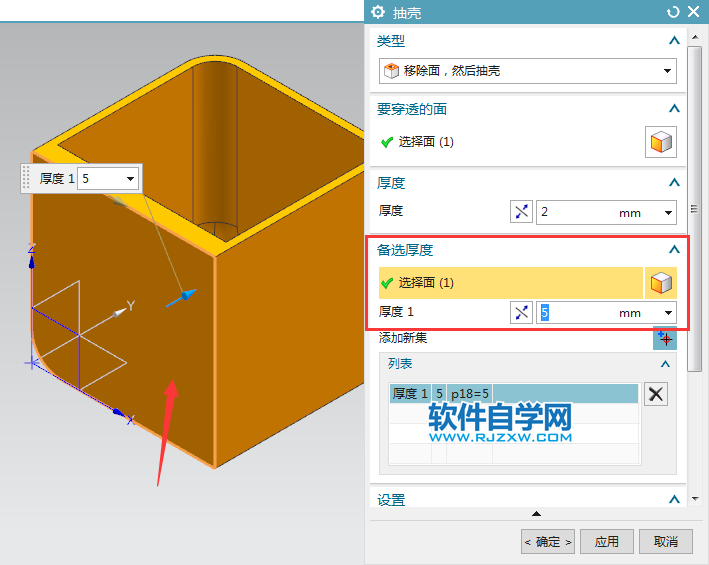

5、然后选择在不一样的面。设置厚度为5mm。

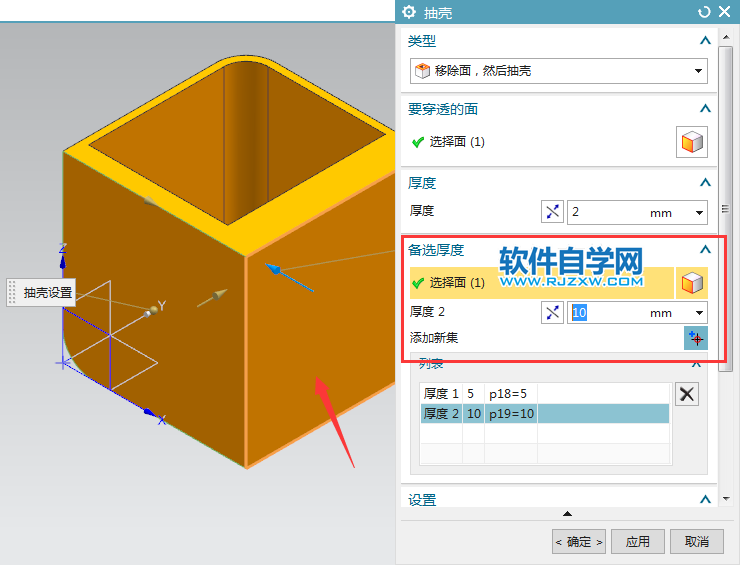

6、同样的方法，添加新集，选择另一个面，厚度设置10mm。

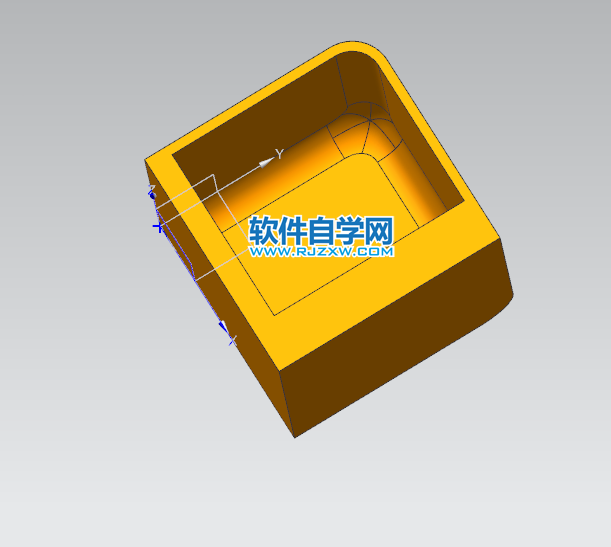

7、这样实体抽出的厚度就不一样了。

以上就是ug抽壳怎么抽不一样的厚度，希望大家喜欢，请继续关注好吧啦网。
