UG两个共轴的圆弧绘制圆维

浏览:59日期:2023-11-30 16:26:14
怎么把两个草图圆生成圆维出来,下面给大家分享的是UG两个共轴的圆弧绘制圆维的方法,喜欢的能帮助到大家。

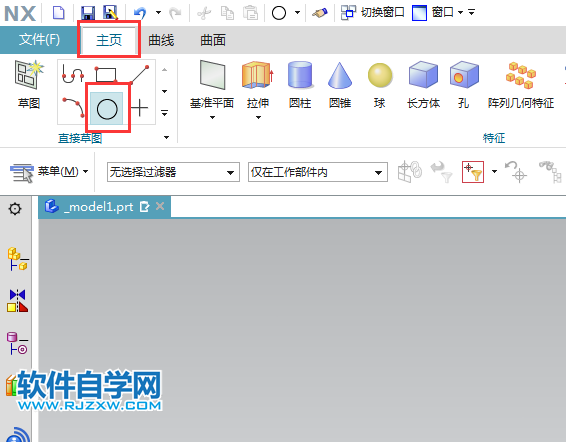

1、打开UGNX12.0软件,点击主页的圆形工具。

UG两个共轴的圆弧绘制圆维

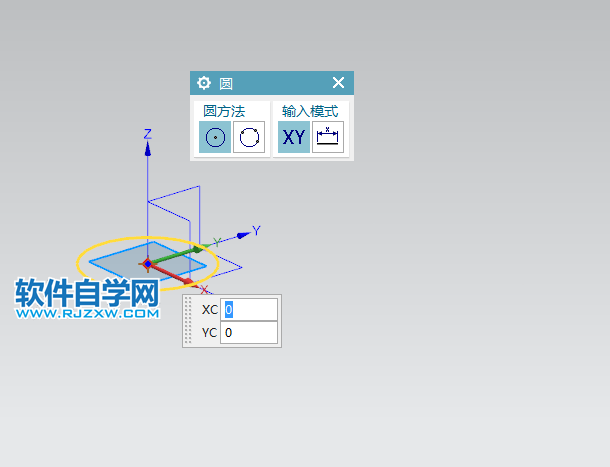

2、在XY面,绘制一个圆形出来,效果如下:

UG两个共轴的圆弧绘制圆维

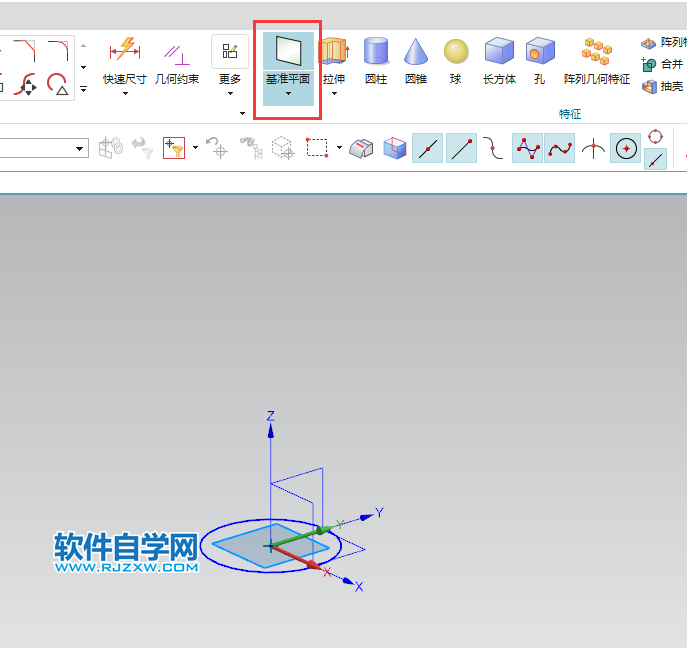

3、然后点击基准平面。效果如下:

UG两个共轴的圆弧绘制圆维

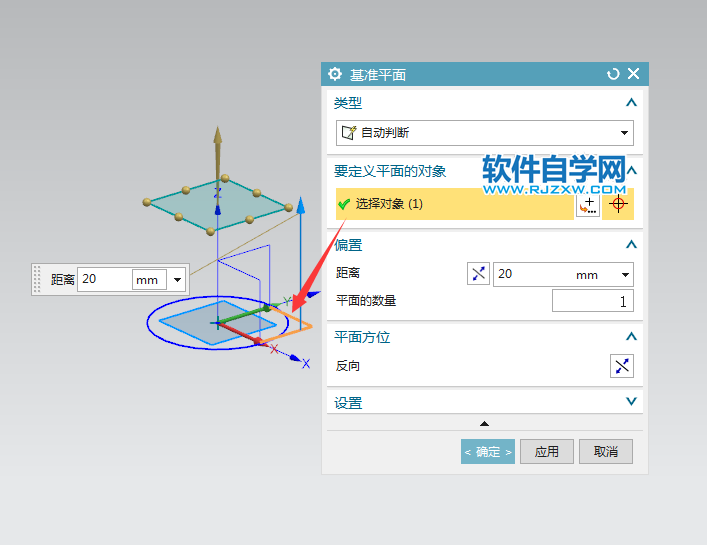

4、然后以XY的基准面,创建一个新的基准面。

UG两个共轴的圆弧绘制圆维

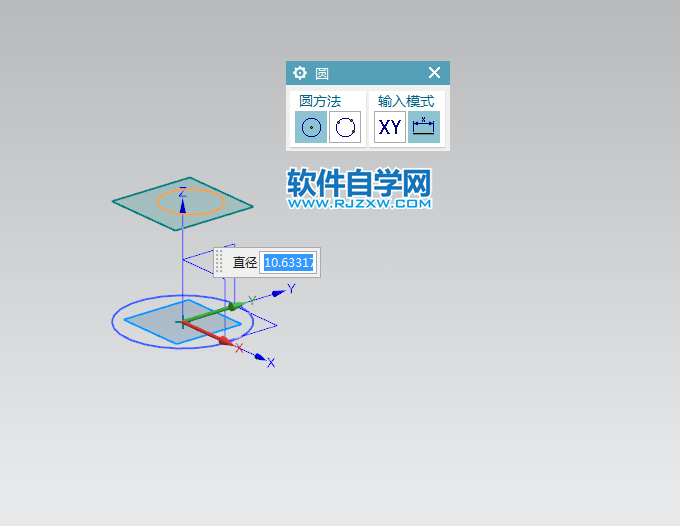

5、然后在新的基准面,绘制一个圆形出来,效果如下:

UG两个共轴的圆弧绘制圆维

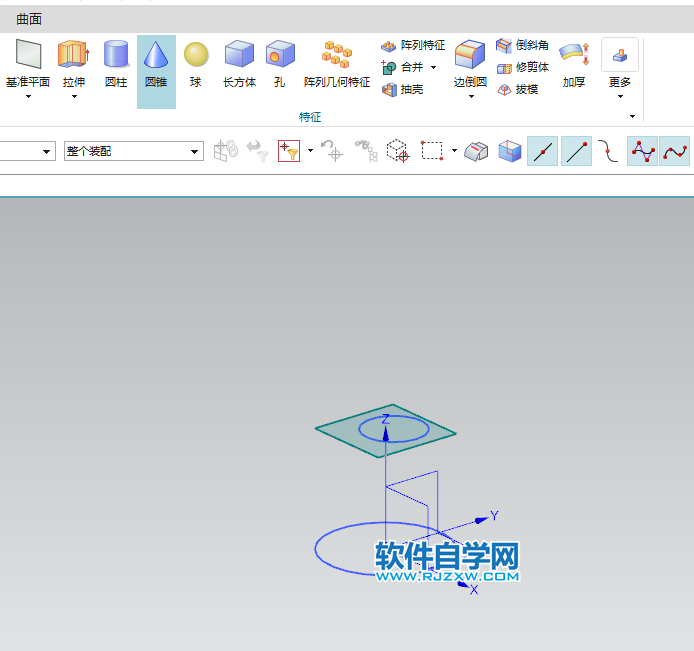

6、然后点击圆维工具,效果如下:

UG两个共轴的圆弧绘制圆维

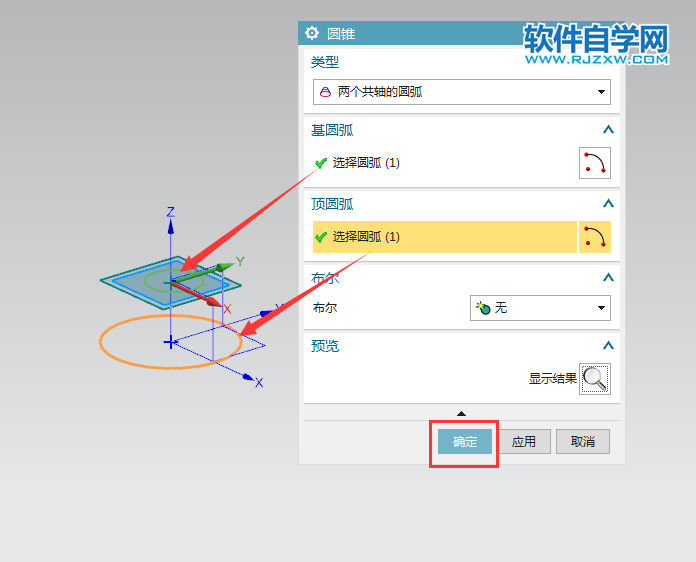

7、基圆弧选择小圆出来,顶圆弧选择下面的面。效果如下:

UG两个共轴的圆弧绘制圆维

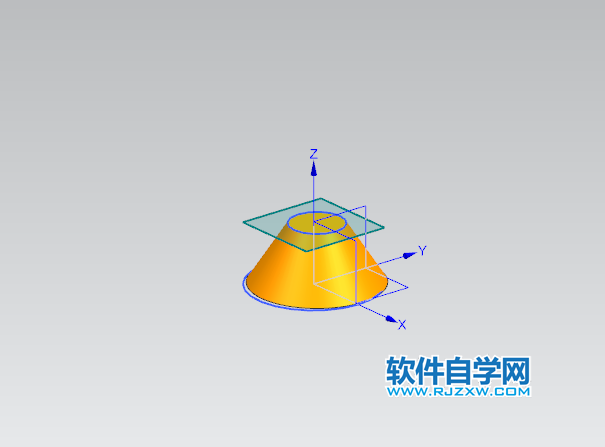

8、这样两个草图圆就可以创建圆维了。

UG两个共轴的圆弧绘制圆维

以上就是UG两个共轴的圆弧绘制圆维,希望大家喜欢,请继续关注好吧啦网。
