solidworks圆角零件的绘制方法

怎么使用solidworks圆角绘制零件的方法，下面给大家分享一下步骤如下：

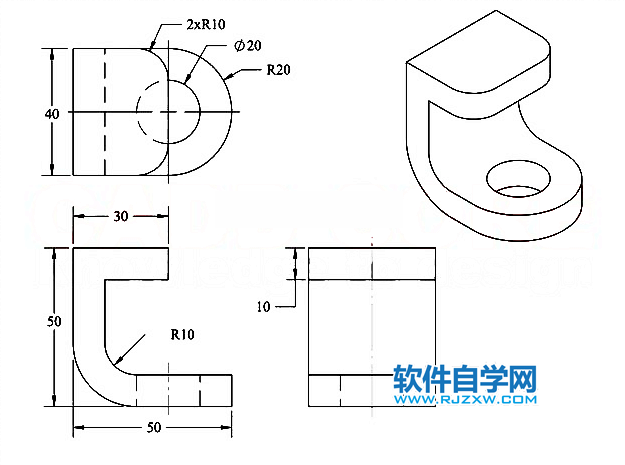

尺寸效果：

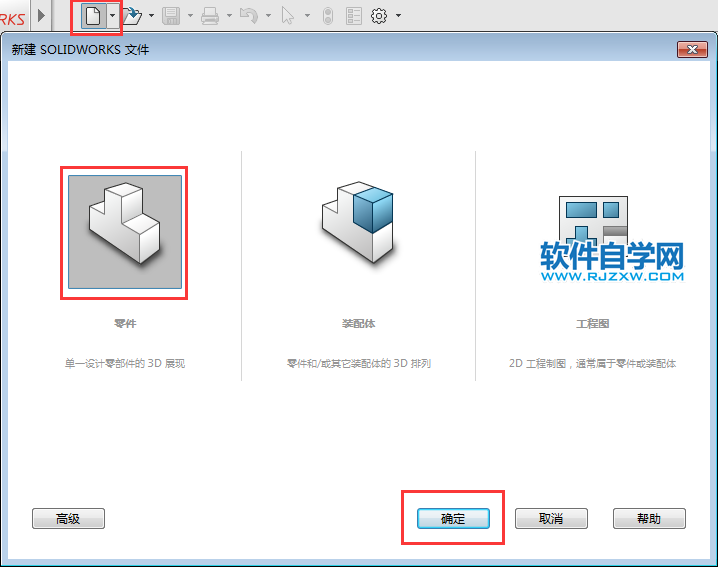

1、打开solidwroks2016软件，点击新建图标，点击零件，点击确定。效果如下：

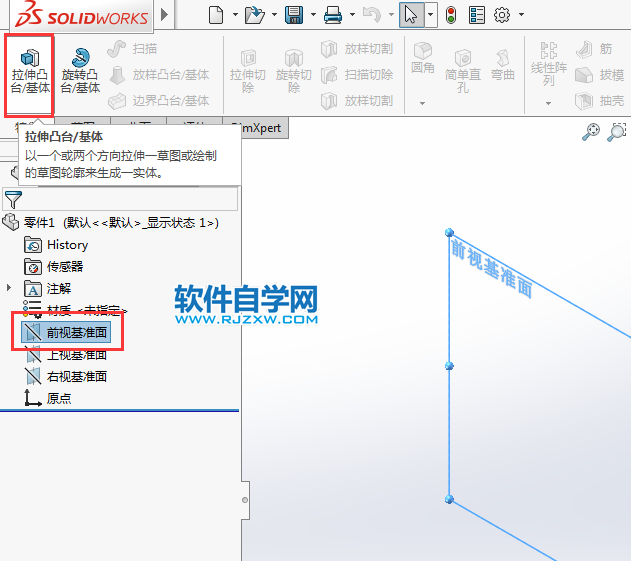

2、点击前视基准面，点击拉伸凸台/基体。效果如下：

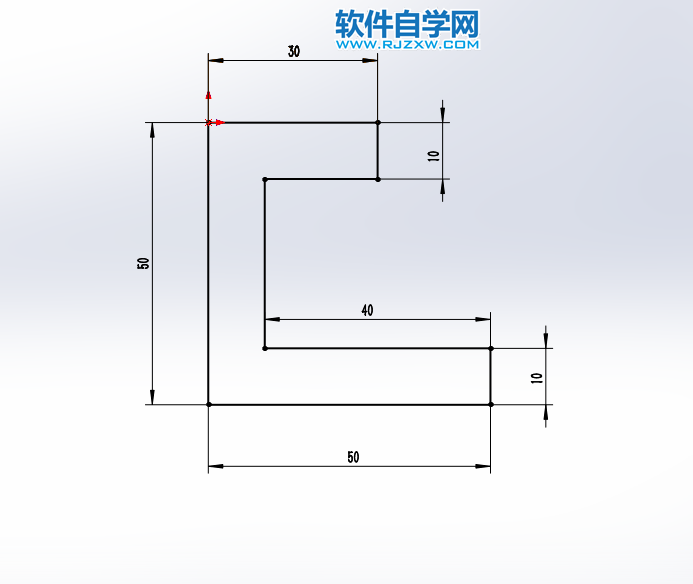

3、在前视基准面上，绘制草图出来，效果如下：

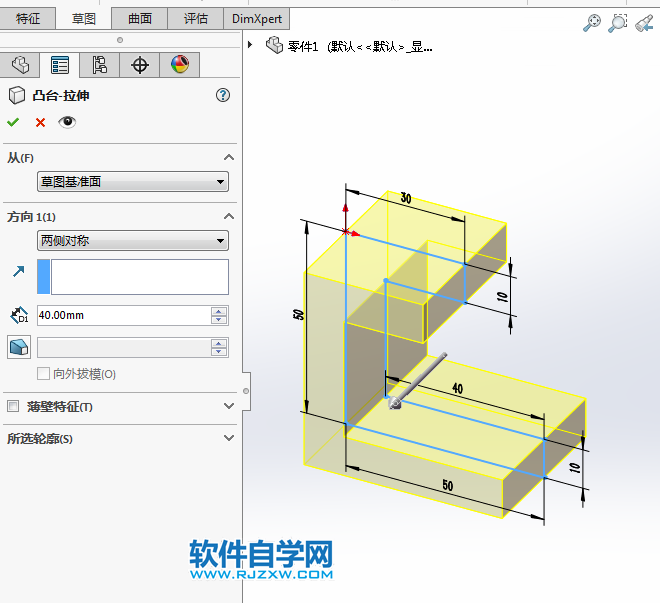

4、退出草图，转入凸台--拉伸设置。两侧对称：40。效果如下：

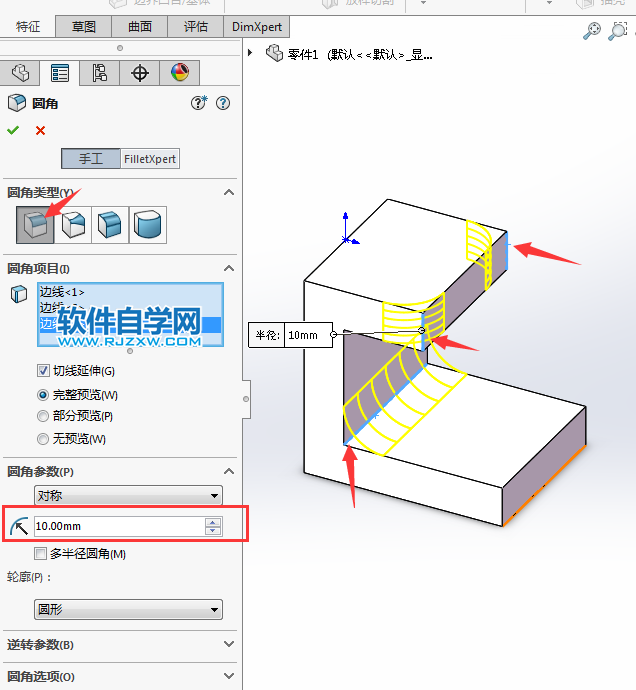

5、然后使用圆角工具，选择要倒圆角的边线，设置半径为10。进行倒圆角处理。效果如下：

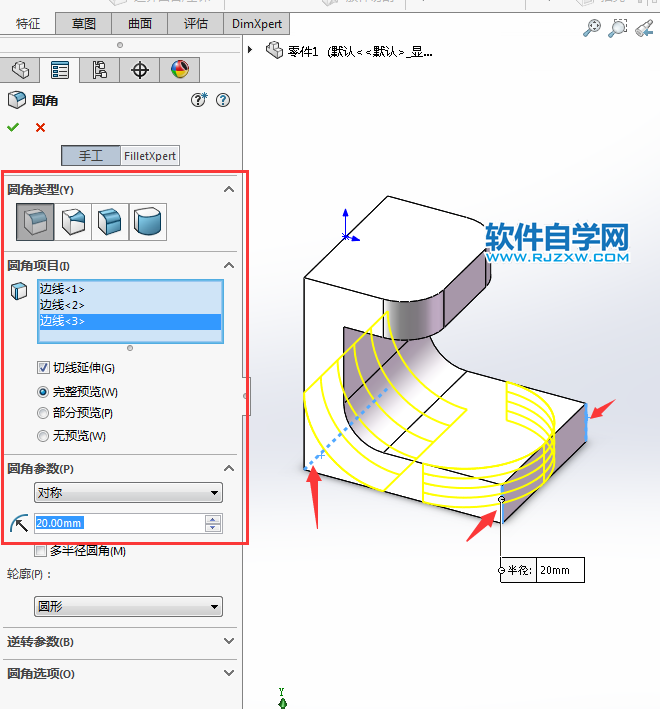

6、同样的方法倒圆角处理，这一次半径设置为20mm。

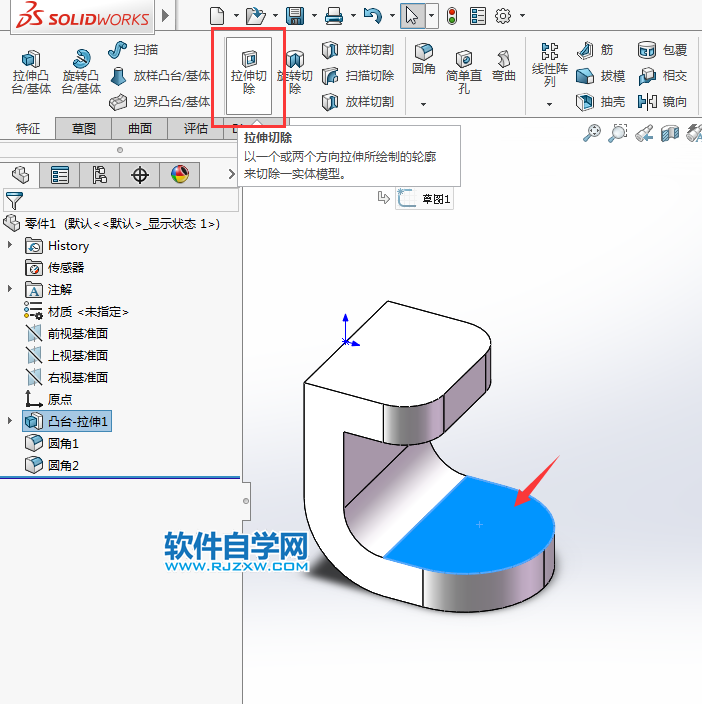

7、选择实体面，点击拉伸切除。效果如下：

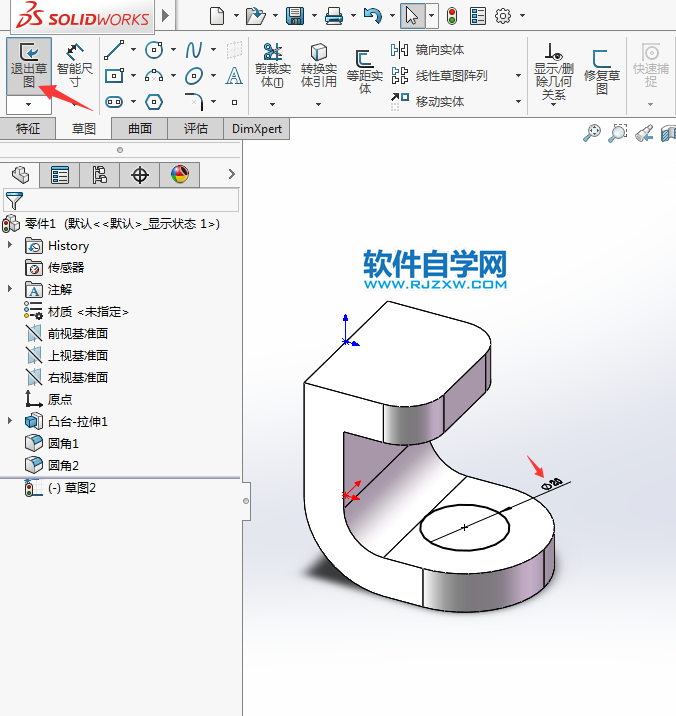

8、然后绘制一个直径为20的圆出来，退出草图。

9、转入切除拉伸设置，给定深度为40.效果如下：

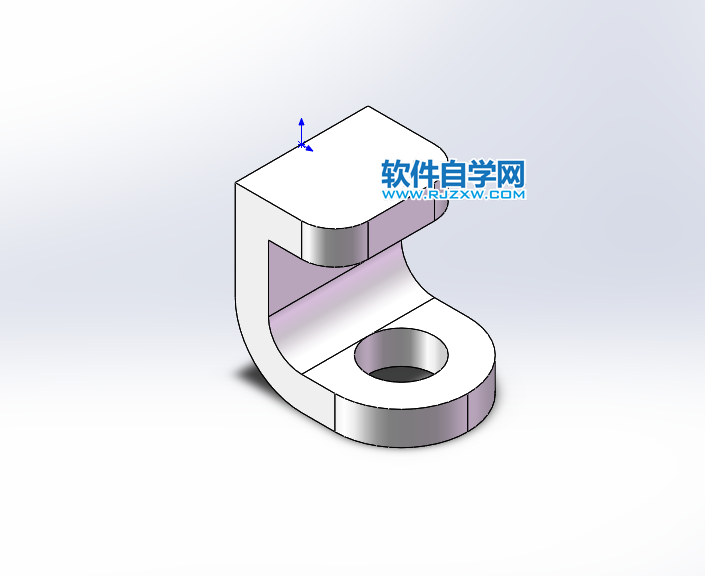

10、就这样完成了一个简单的倒圆角实例。

以上就是solidworks圆角零件的绘制方法，希望大家喜欢，请继续关注好吧啦网。
