solidworks拉伸倒圆角画图

下面给大家分享的是solidworks拉伸倒圆角画图的实例讲解，主要是用拉伸凸台/基体、倒圆角处理。步骤如下：

尺寸效果图：

1、打开solidworks2016软件，新建零件，点击确定。

2、点击前视基准面，点击拉伸凸台/基体。效果如下：

3、然后绘制下面的草图出来，效果如下：

4、退出草图后，设置两侧对称，设置40mm.打勾完成。效果如下：

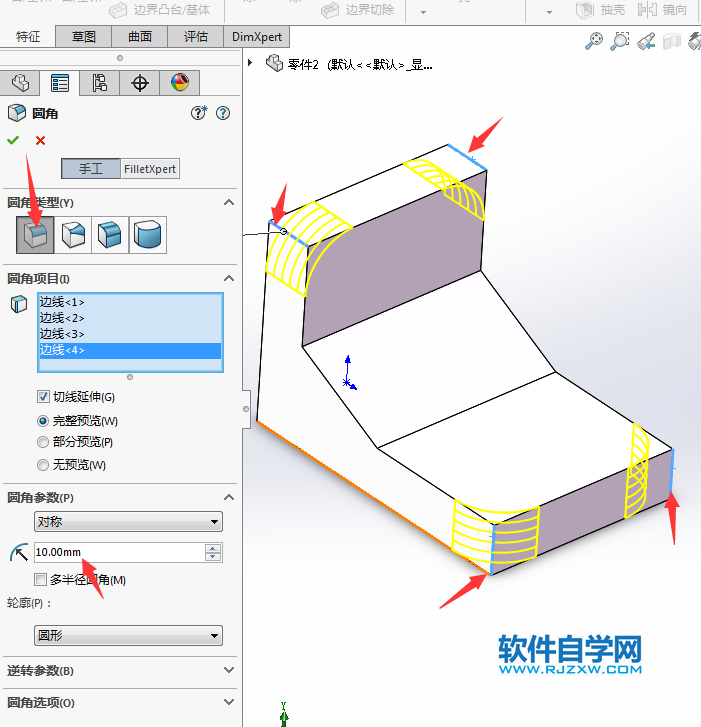

5、点击倒圆角工具，绘实例进行倒圆角设置，半径R10MM，效果如下：

6、这样圆角就倒好了。效果如下：
