solidworks怎么出工程图

下面给大家介绍的是solidworks怎么出工程图的方法，具体操作步骤如下：

1、先画好零件图，保存起来。然后点击新建，从零件/装配体制作工程图。

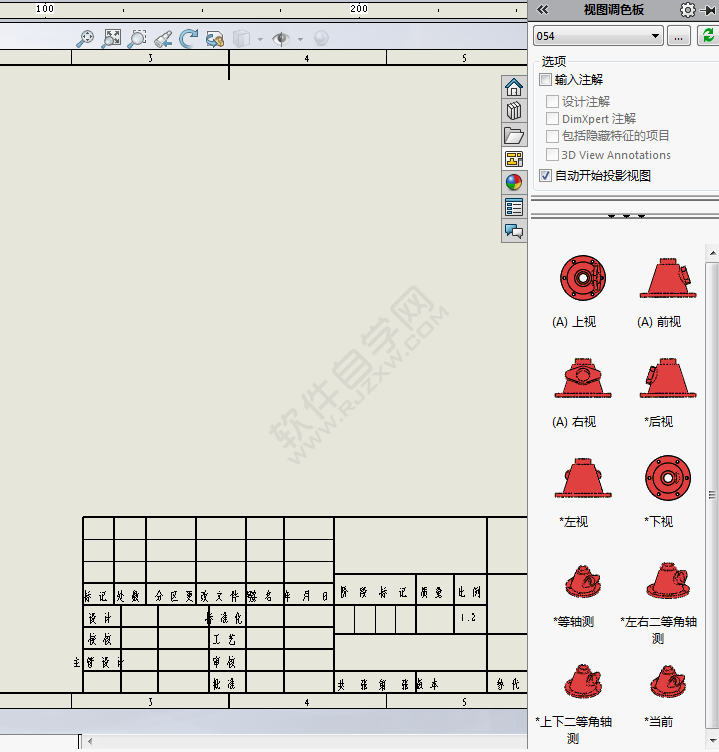

2、就会进入工程图，右边也会有视图调色板。

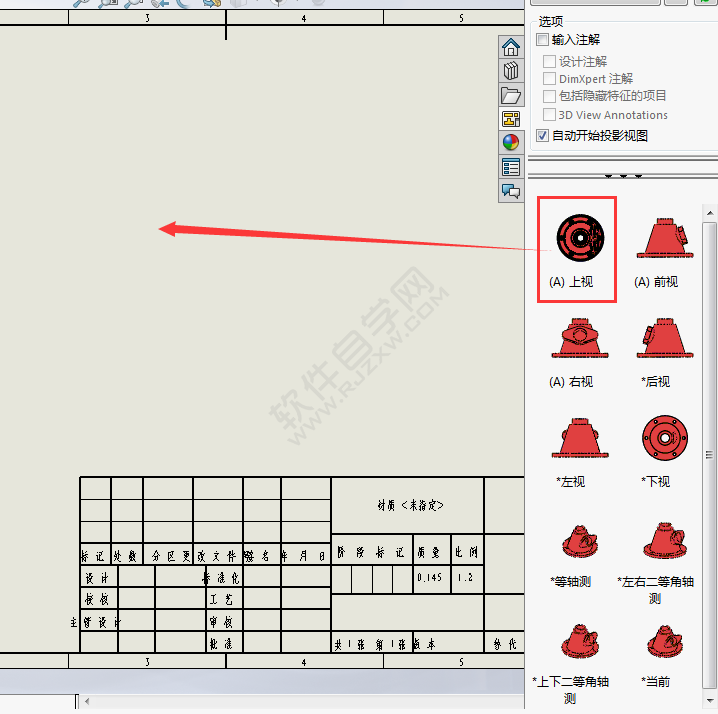

3、然后把要的视图拖进来。

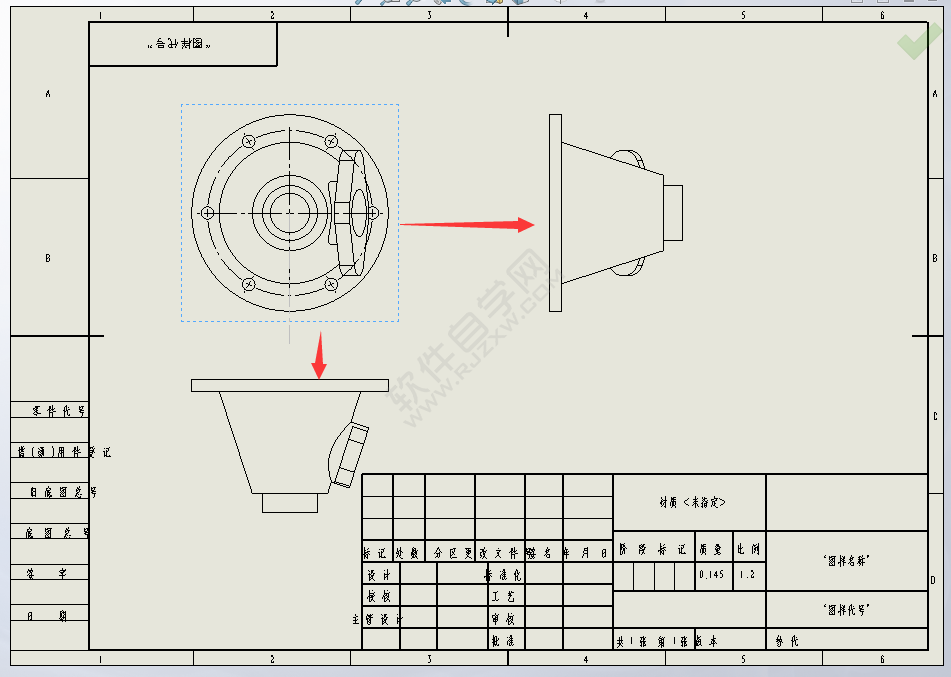

4、然后再向右拖别的视图，也可以向下拖别的视图。

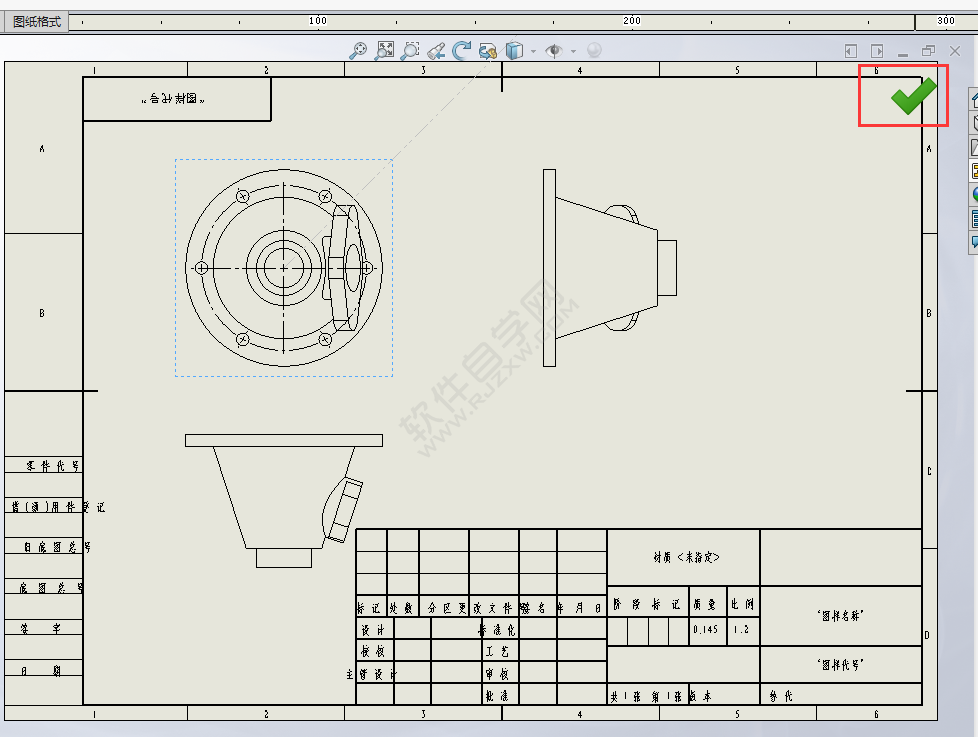

5、设置自已想要的视频后，点击勾，进行确定。

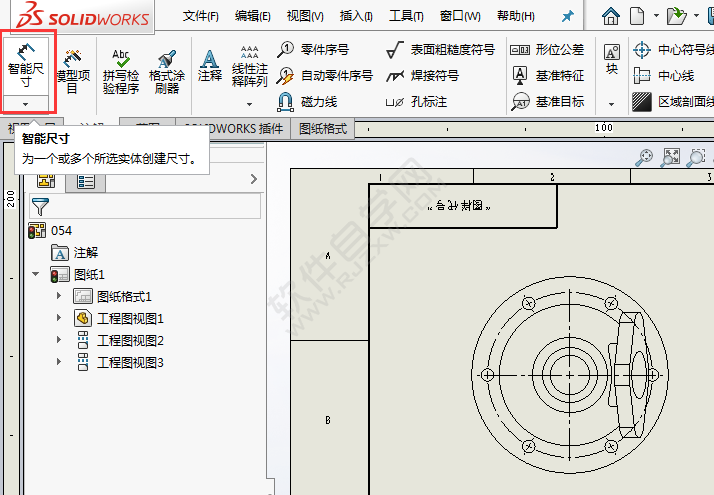

6、然后点击智能尺寸。

7、给工程图进行尺寸标注。

以上就是solidworks怎么出工程图，希望大家喜欢，请继续关注好吧啦网。
