用SolidWorks画一个夹子，用曲面的方法。

下面给大家介绍的是用SolidWorks画一个夹子，用曲面的方法。具体操作步骤如下：

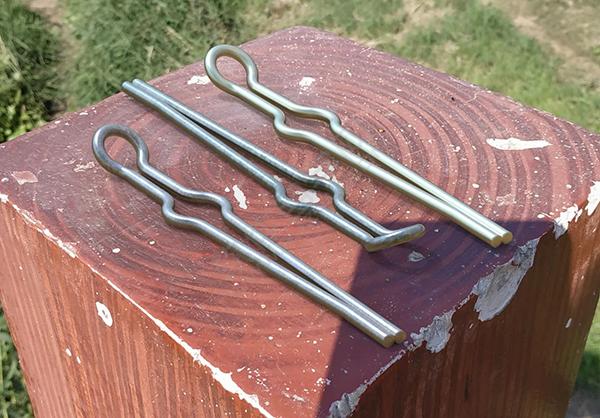

效果图：

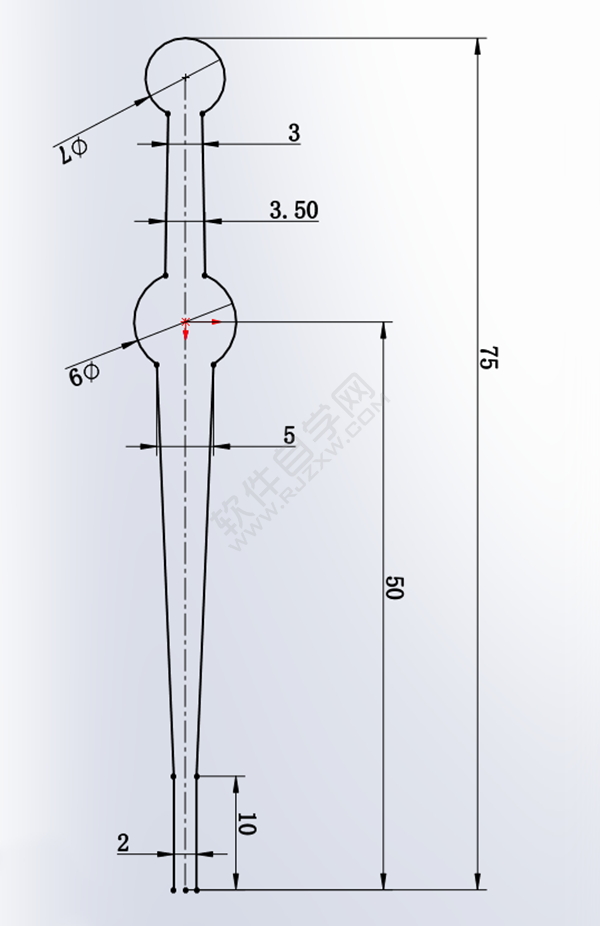

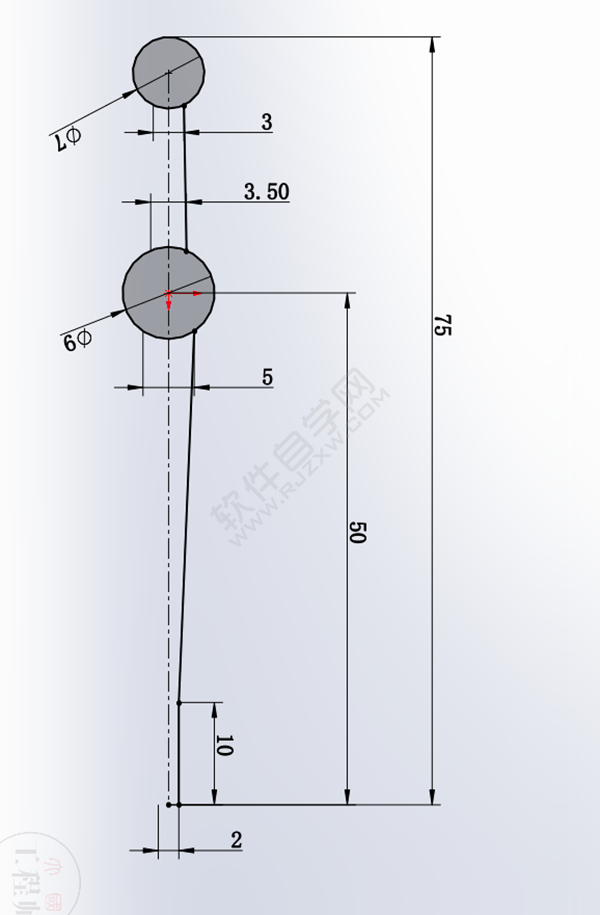

1.在【上视基准面】画草图如下，长度：10的直线是一段水平线。

2.镜像直线，剪裁圆。

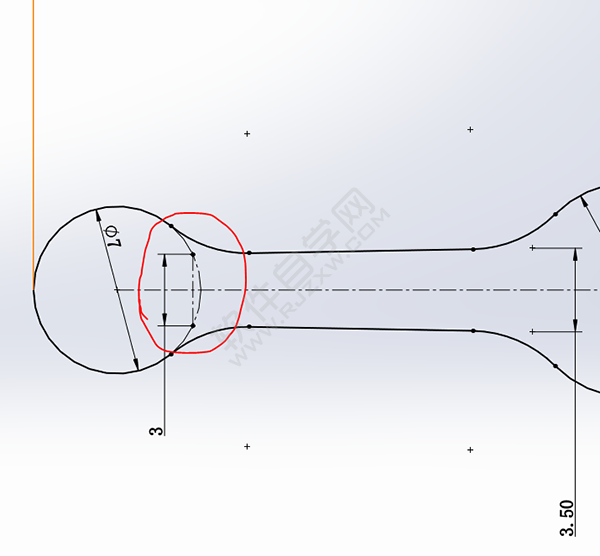

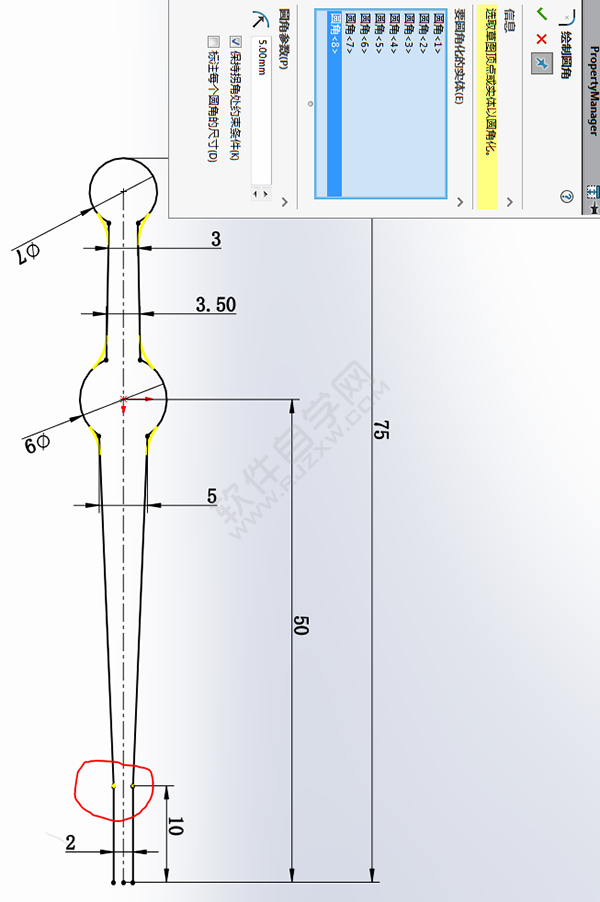

3.添加圆角，半径：5 。（右侧红圈里也有两个圆角）

4.注意这个圆弧（构造线）和中心线，中心线后面还要用到 。

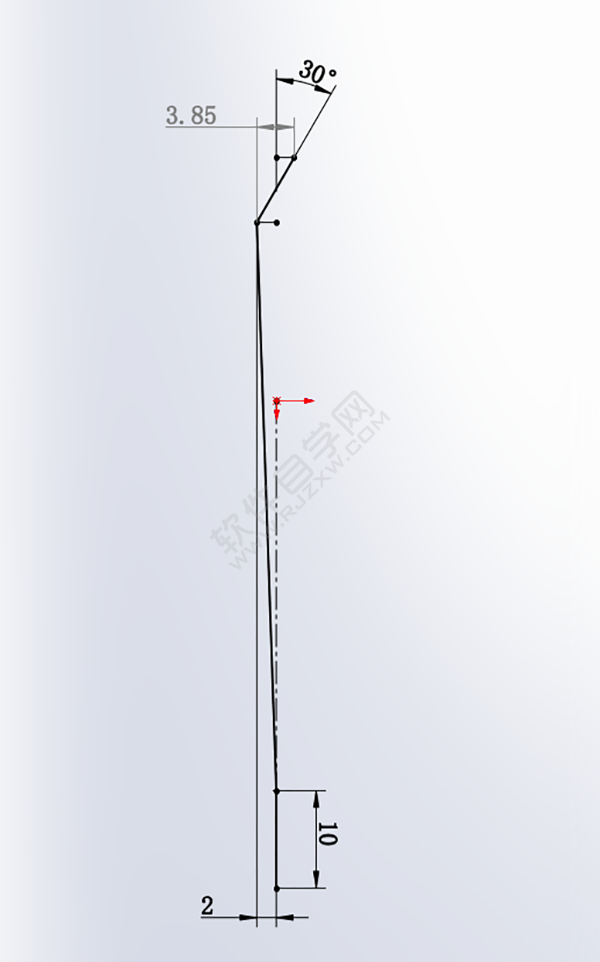

5.在【前视基准面】画草图 。（3.85是从动尺寸，不用标注）

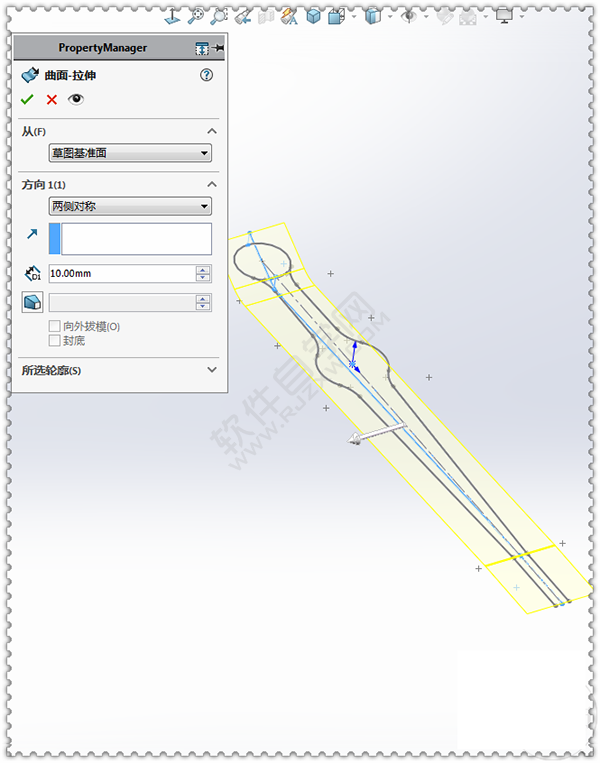

6.【曲面拉伸】，两侧对称：10 。

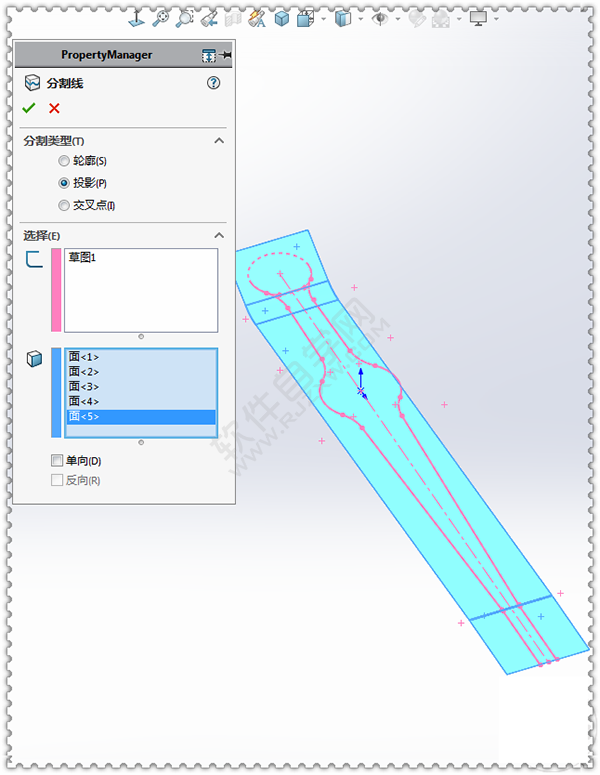

7.【分割线】投影到5个面上 。

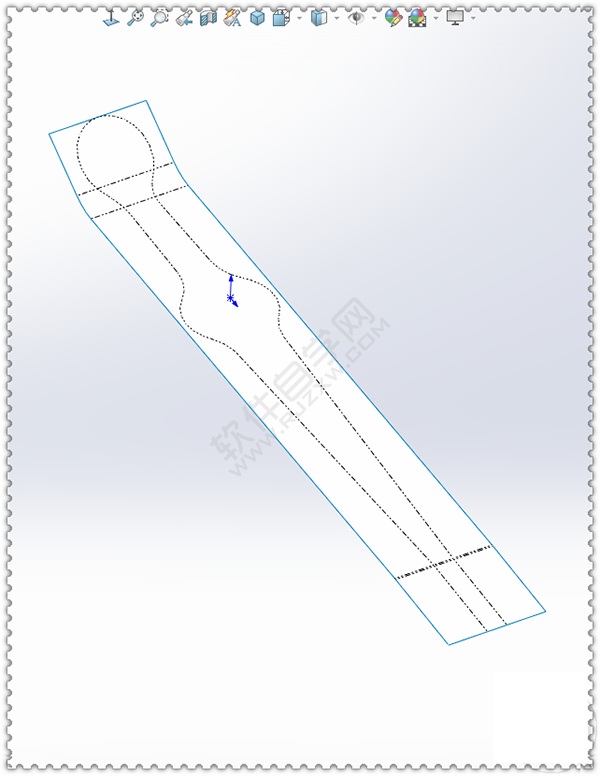

8.这样投影就完成了。

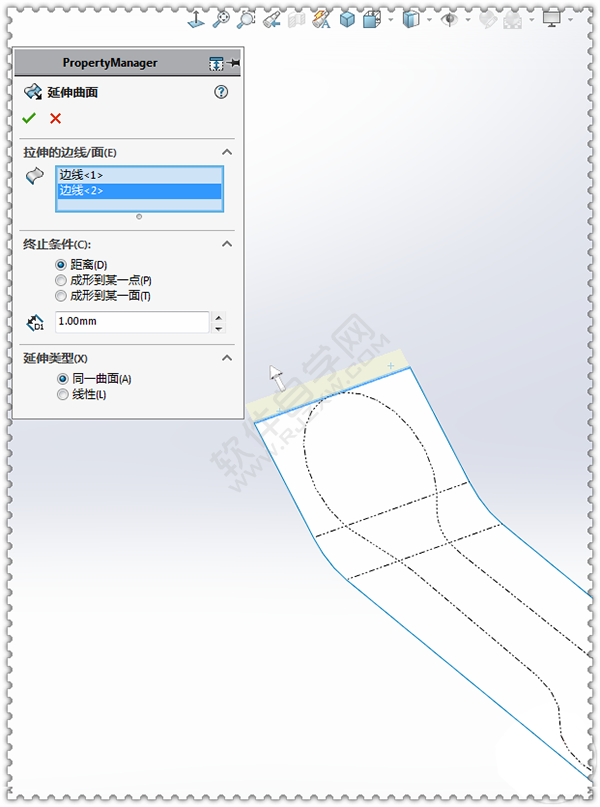

9.【延伸曲面】选中边线，长度：10 。

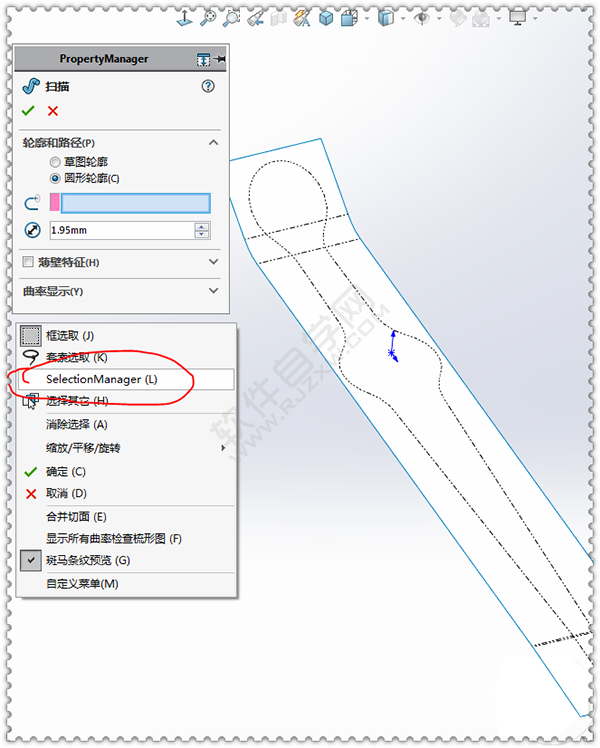

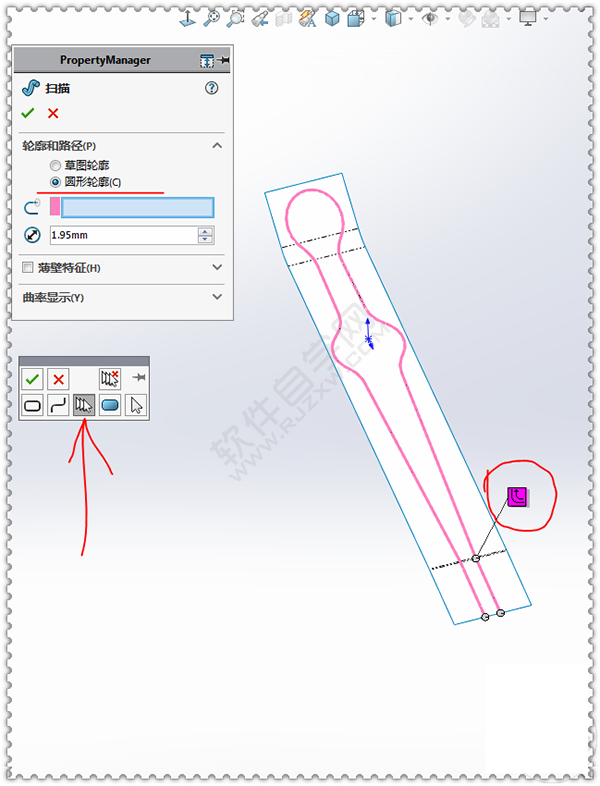

10.【扫描】圆形轮廓，直径：1.95 ；右键——SelectionManager 。

11.选择组——选中一段分割线——再点相切图标。

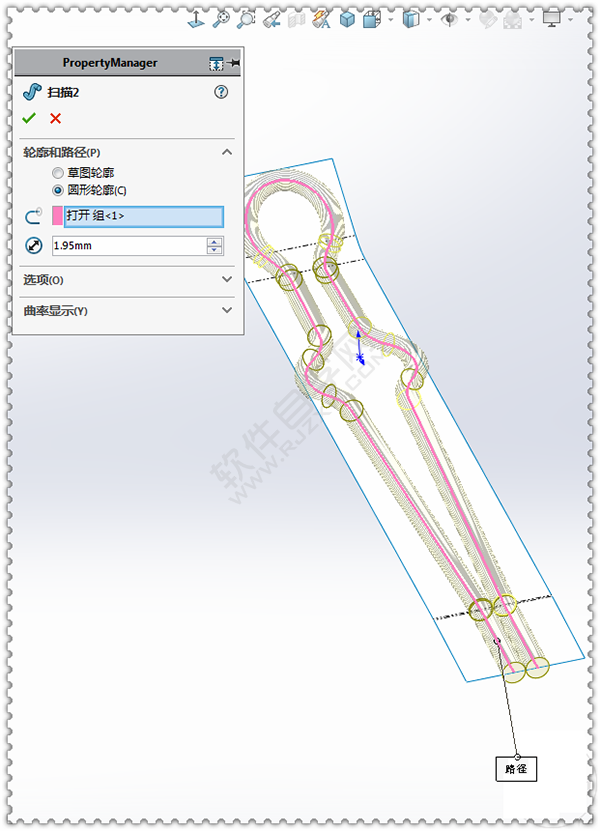

12.再进行扫描对象。

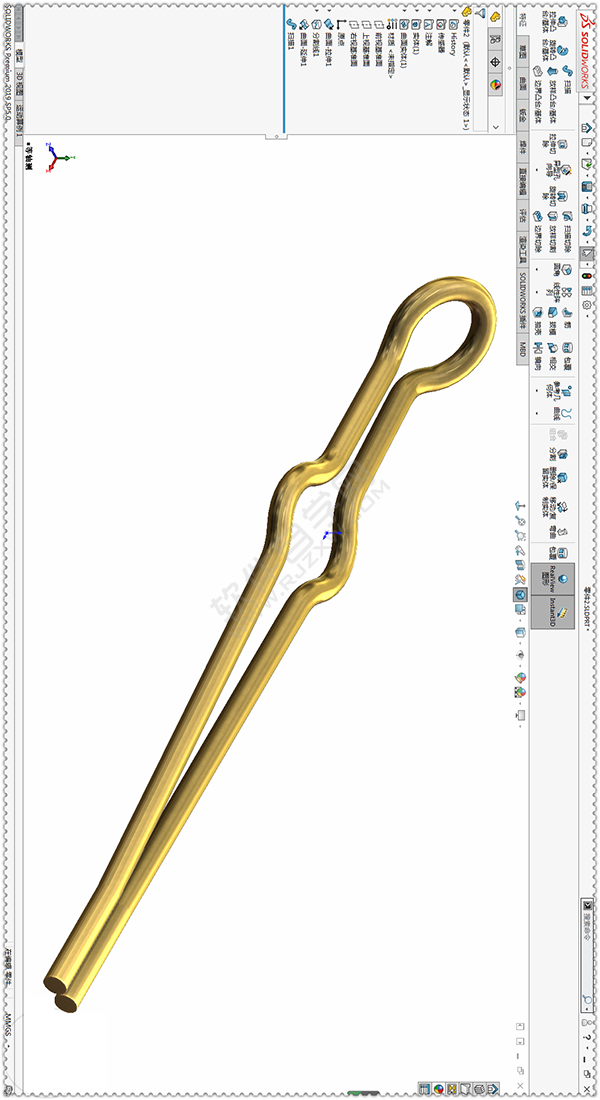

14.完成 。（外观：缎料抛光铜；布局：单白色）
