solidWorks建模练习拉伸切除一张桌子
下面给大家介绍是的solidWorks建模练习拉伸切除一张桌子,具体操作步骤如下:

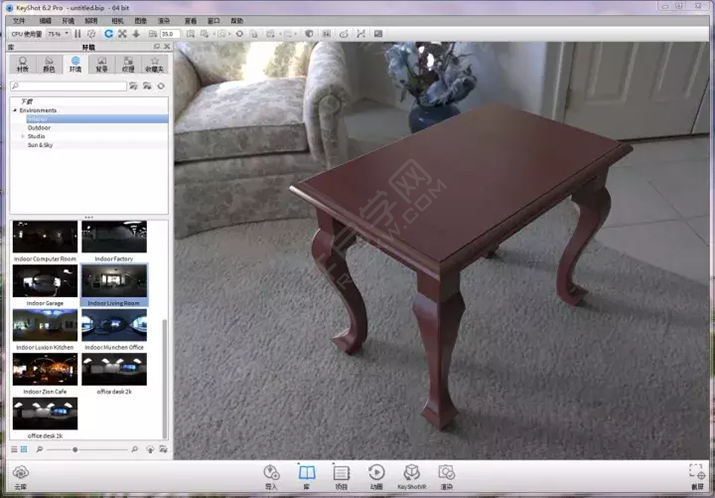

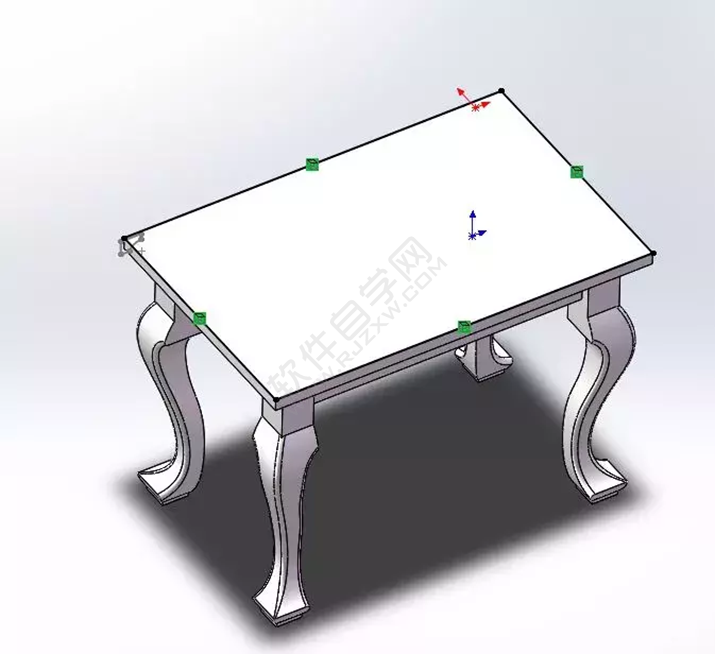

效果图:
建模步骤:
1.前视基准面,草绘。

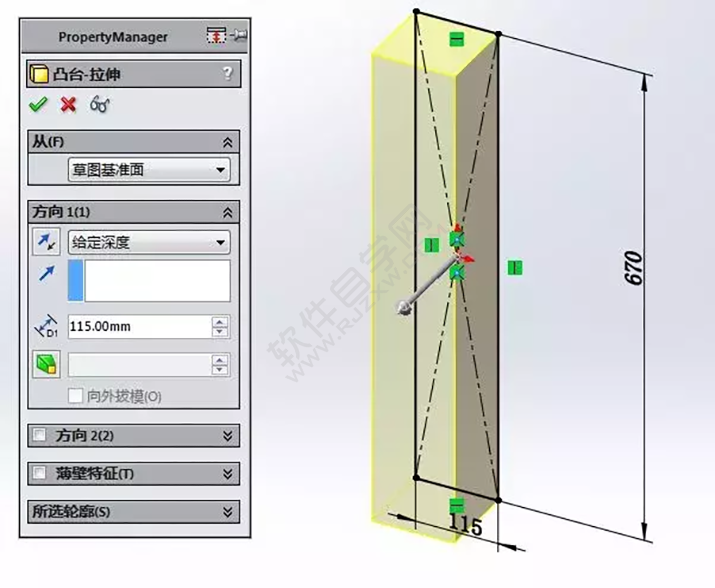

2.拉伸凸台。深度115 。

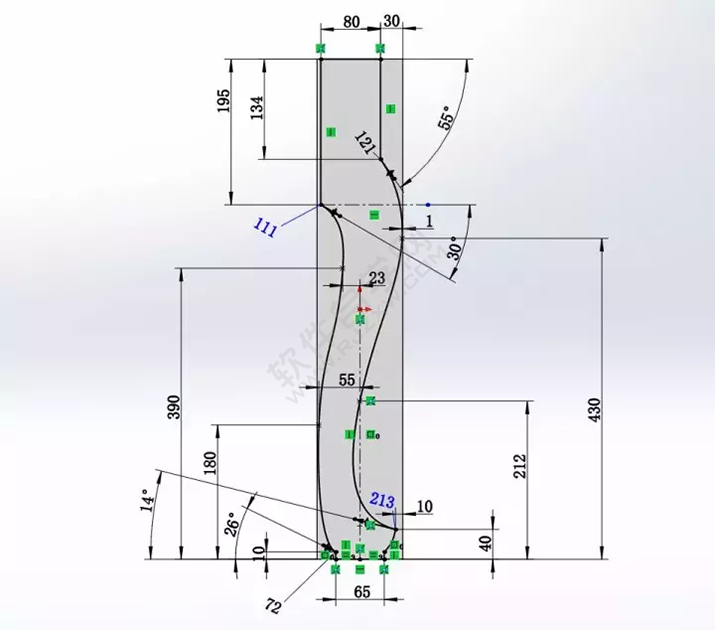

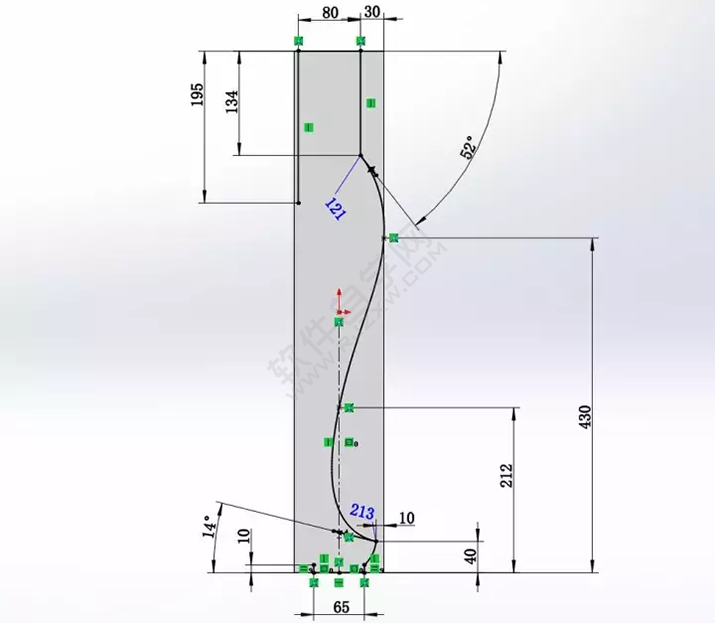

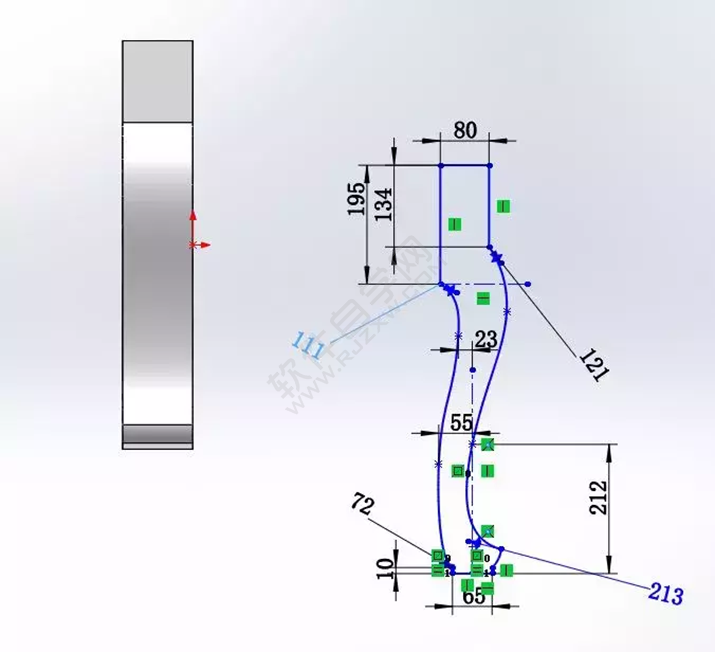

3.前视基准面,草绘。底部是一段圆弧。去掉430上端的重合约束,把控点向左挪一点。不然切除时会出错。

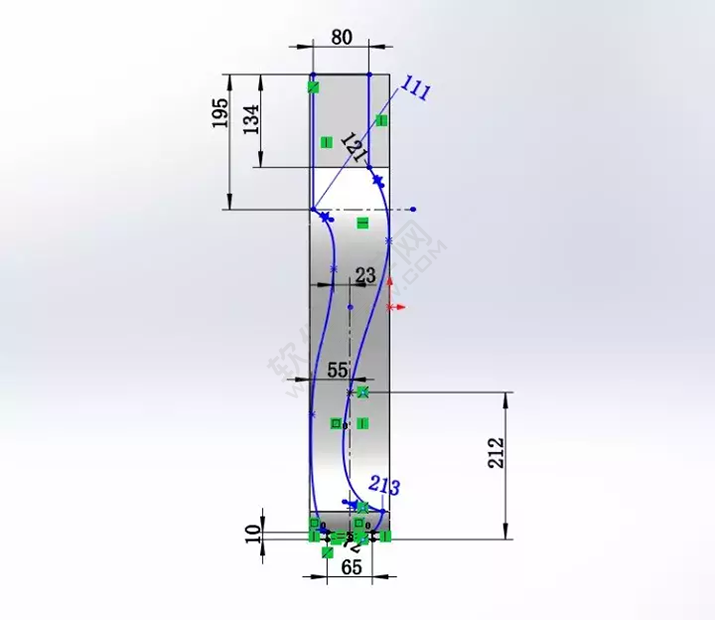

4.草绘左半边样条曲线,把右边上边的控点挪一下,距离边线1 。
5.拉伸切除,反侧切除。
6.右视基准面,把上面第三步的草图复制过来,按Ctrl键移动到实体上。底部中点和中点重合。

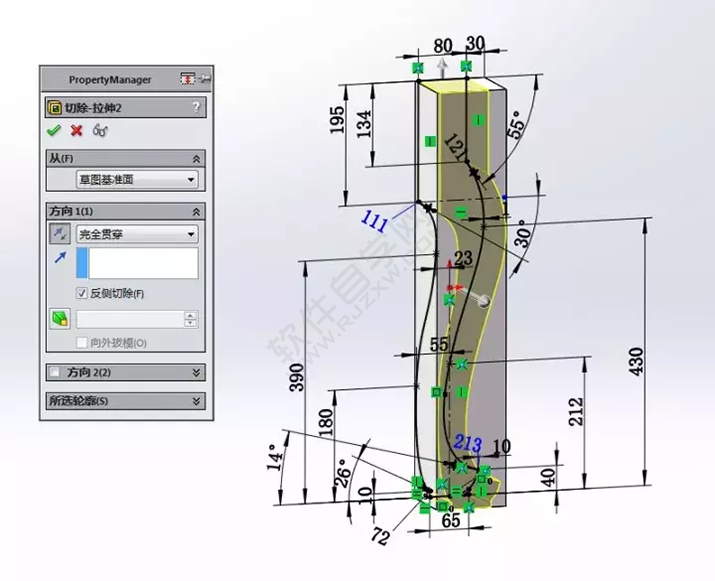

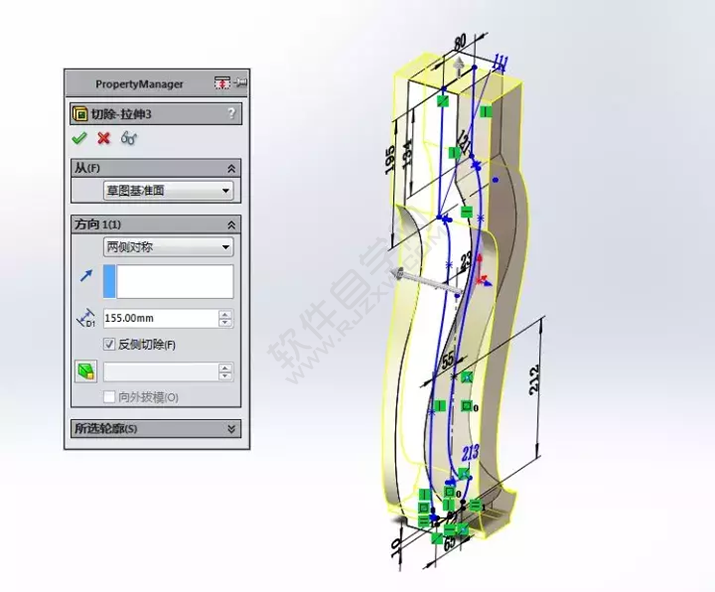

7.补全标注,最好完全定义。
8.拉伸切除,反侧切除。

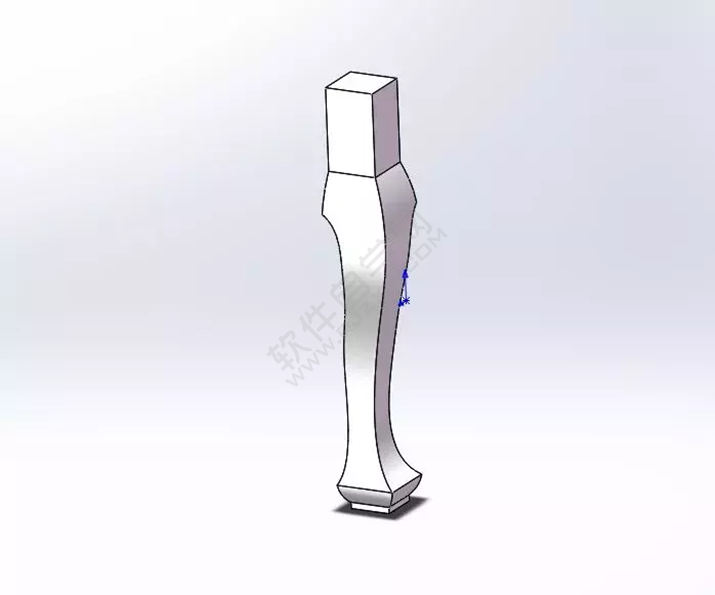

9.圆角,3条边线,半径10 。

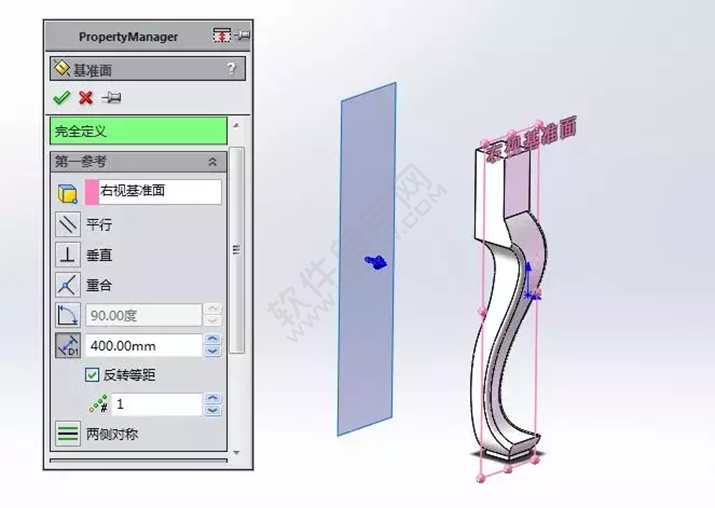

10.新建基准面,距离右视基准面400。

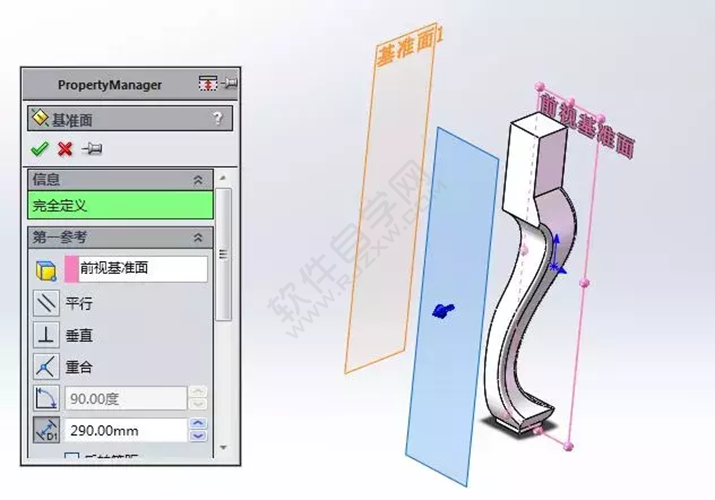

11.新建基准面,距离前视基准面290 。
12.镜像。

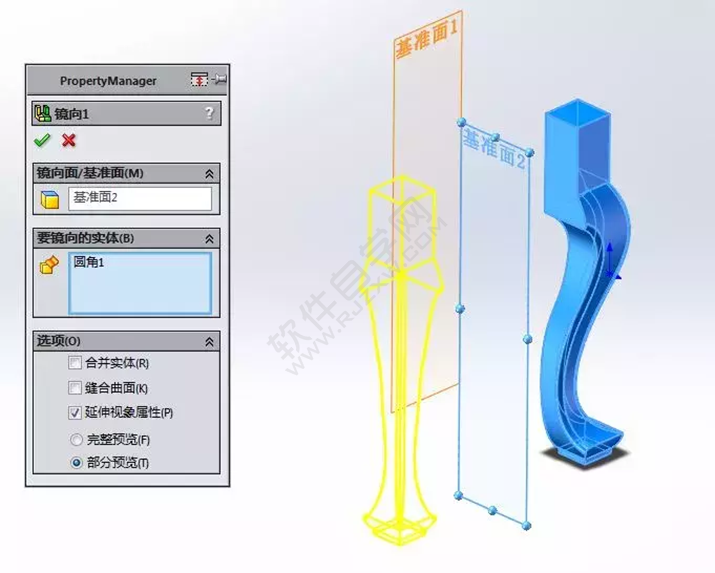

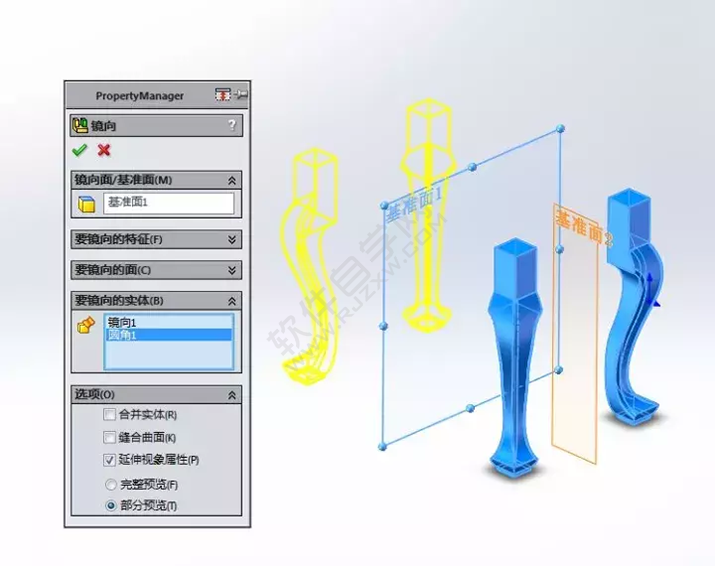

13.镜像。
14.点桌腿的顶面,进入草绘,草绘4个矩形。

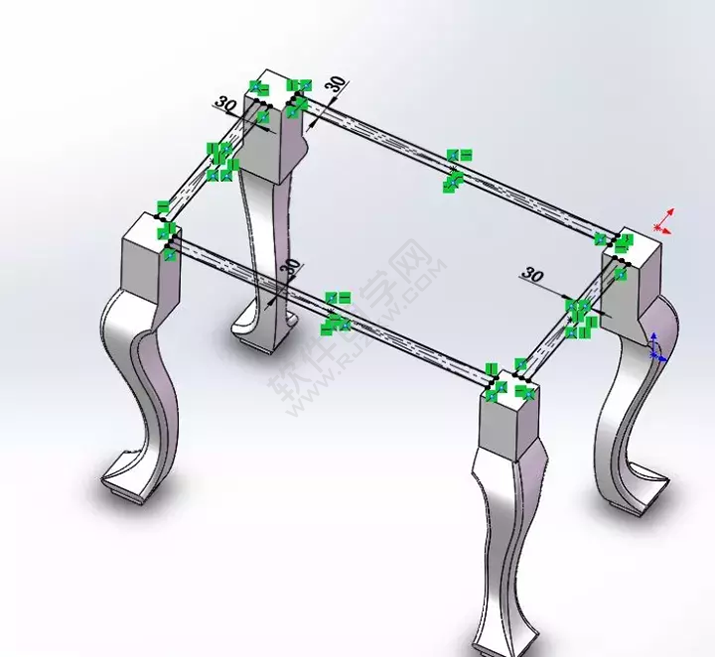

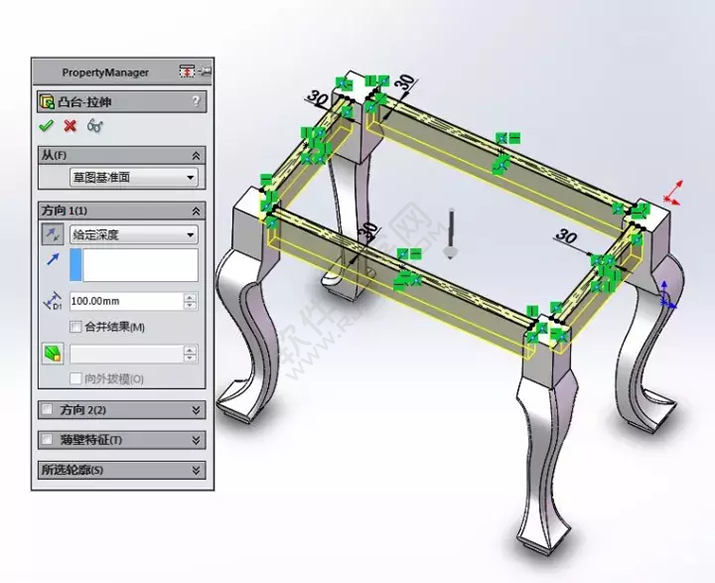

15.拉伸凸台,深度100 。

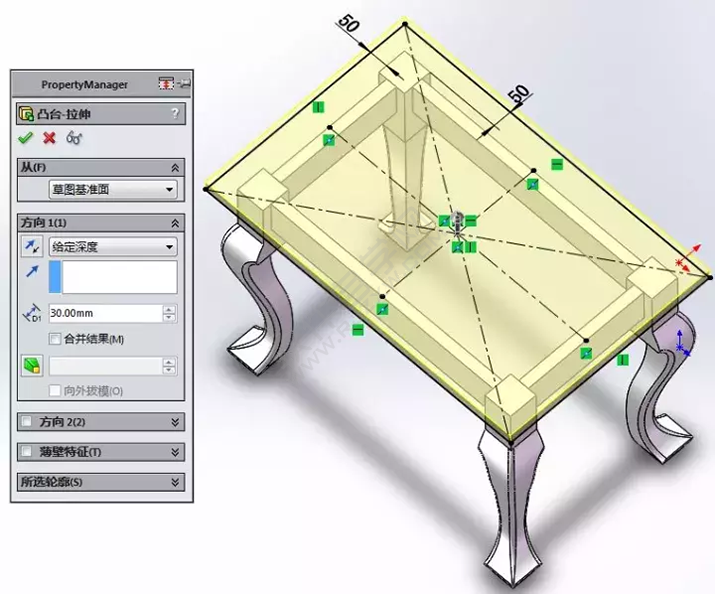

16.还是点桌腿的顶面,进入草绘,草绘矩形。拉伸凸台,深度30。

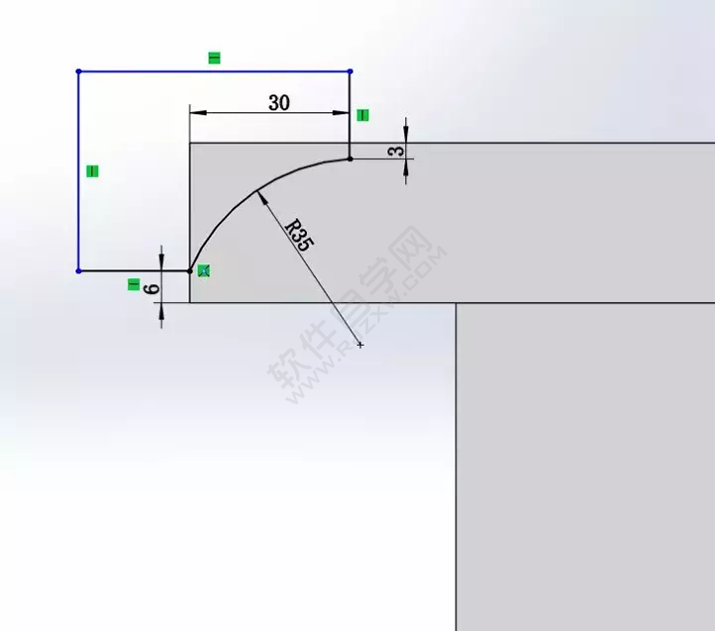

17.点上一步拉伸实体的正面,进入草绘。(轮廓)
18.点桌子顶面,进入草绘,转换实体引用。(路径)

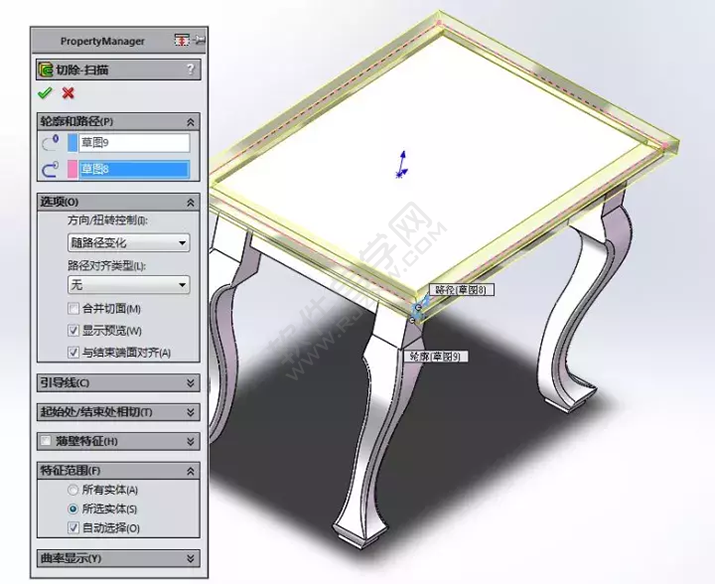

19.扫面切除。
20.渲染,完成。
