SolidWorks建模3D13-H01拉伸、圆角、倒角、基准轴、镜像
下面给大家介绍的是SolidWorks建模3D13-H01拉伸、圆角、倒角、基准轴、镜像。具体操作步骤如下:

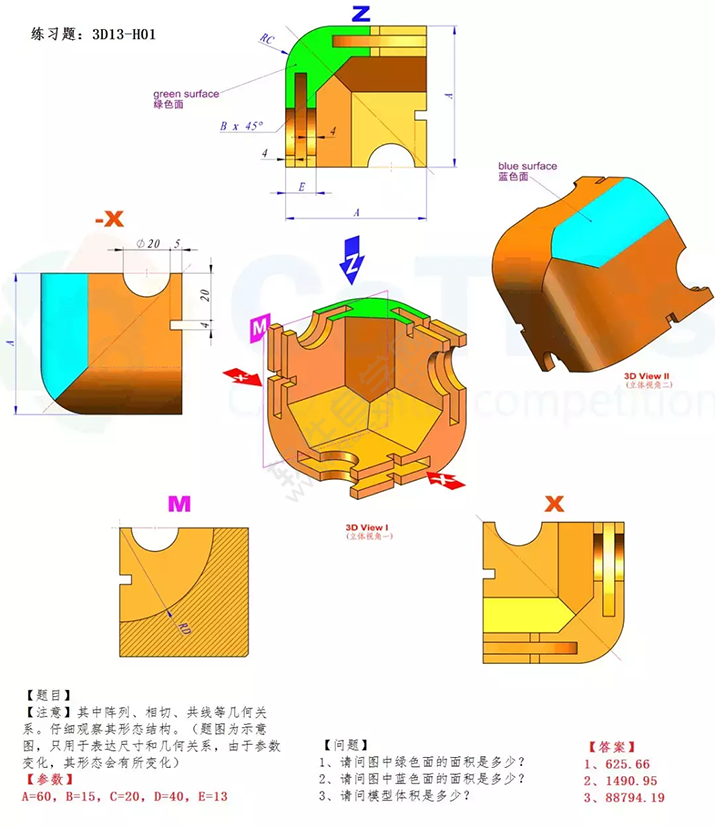

1、尺寸图:
a.先拉伸A*A 正方体。
b.然后做出蓝色圆角。
c.切除中间的实体,倒角。
d.旋转切除半径D的圆,圆周阵列3个。
e.切除-X图的半圆和小矩形,圆周阵列3个。
f.完成。

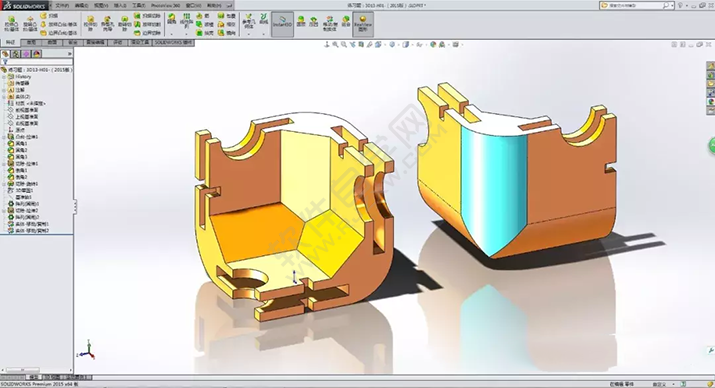

2、效果图:
建模步骤:

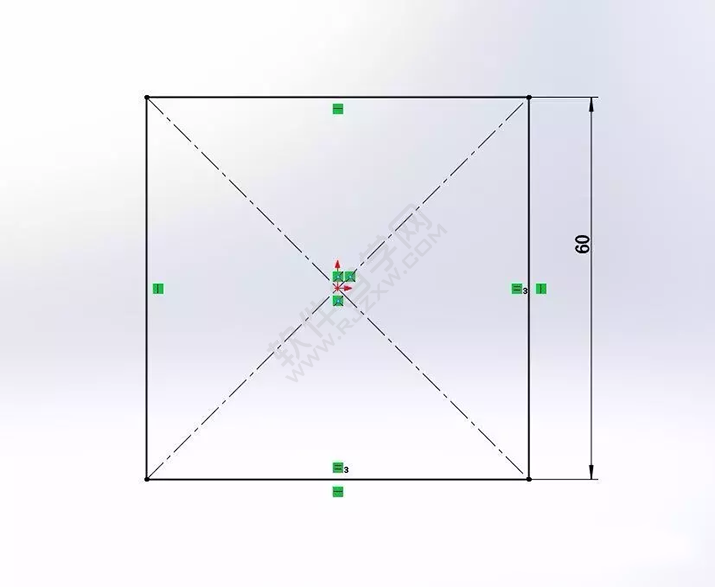

3.上视基准面,草绘中心矩形,相等约束成正方形。

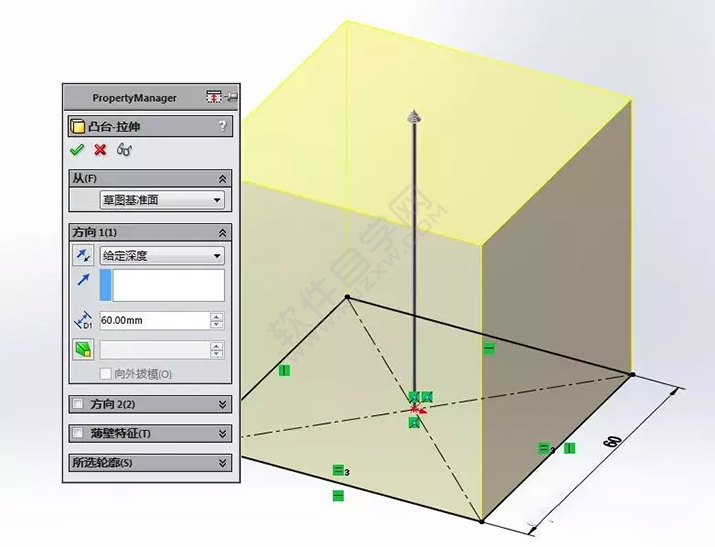

4.拉伸凸台,深度A:60 。

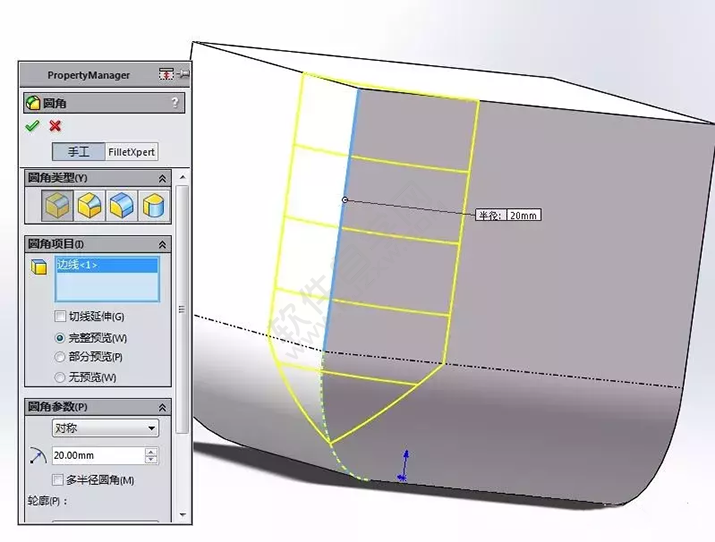

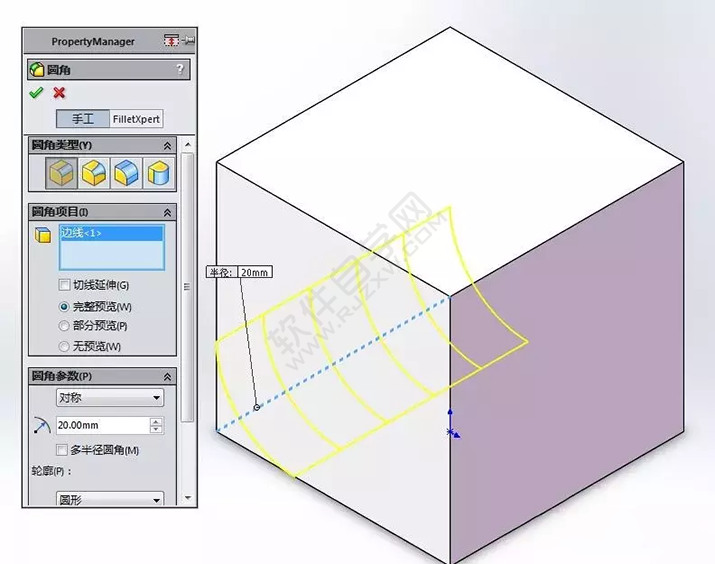

5.圆角,半径C:20 。去掉切线延伸。
6.圆角,半径C:20 。去掉切线延伸。

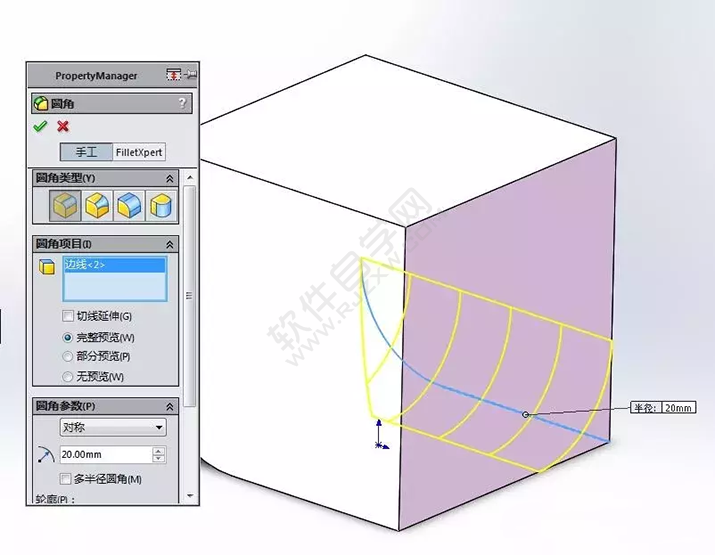

7.圆角,半径C:20 。去掉切线延伸。

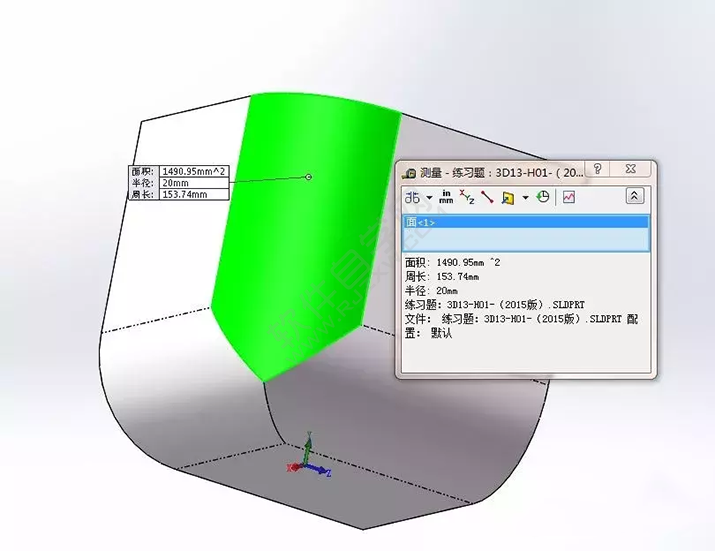

8.测量面积:1450.95 。

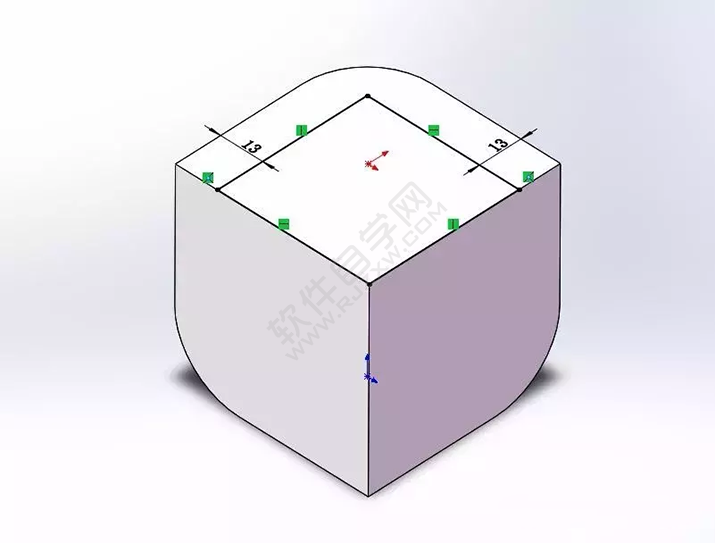

9.在实体顶面上草绘。

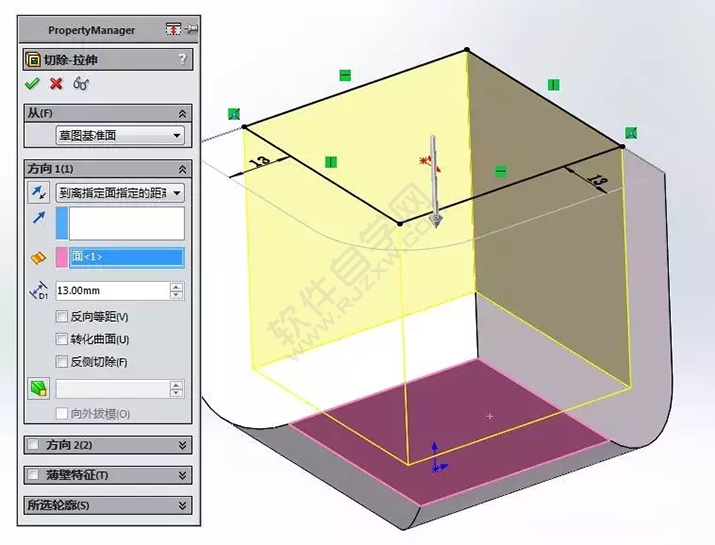

10.拉伸切除,距离指定面指定的距离E13 。

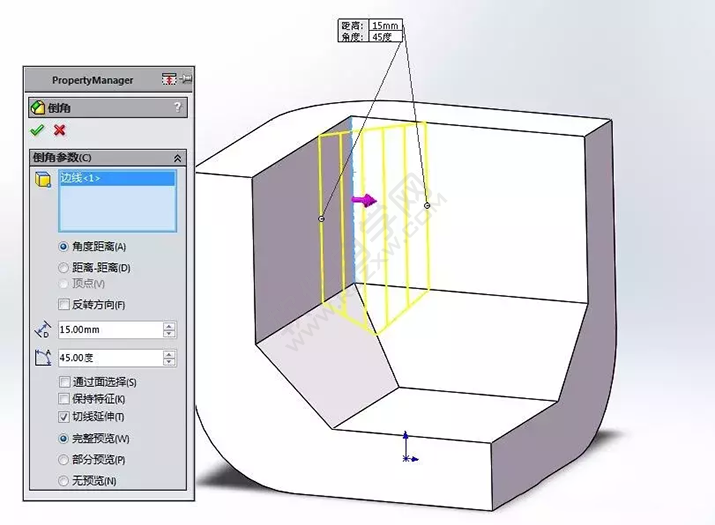

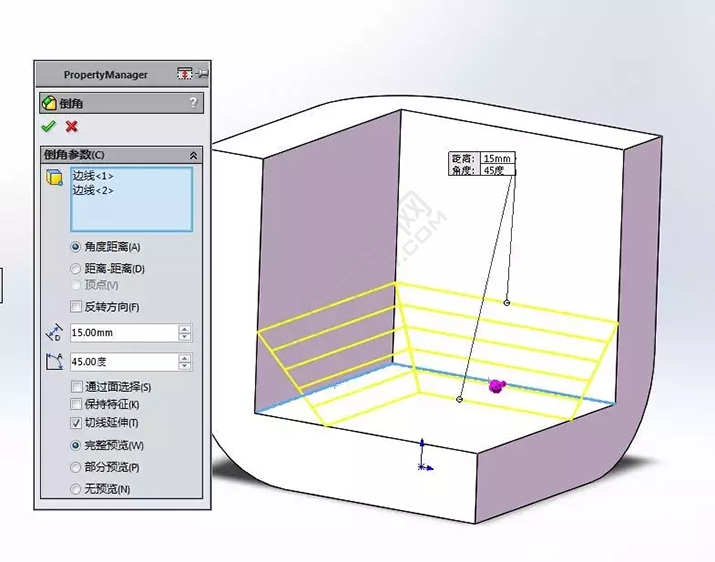

11.倒角。
12.倒角。

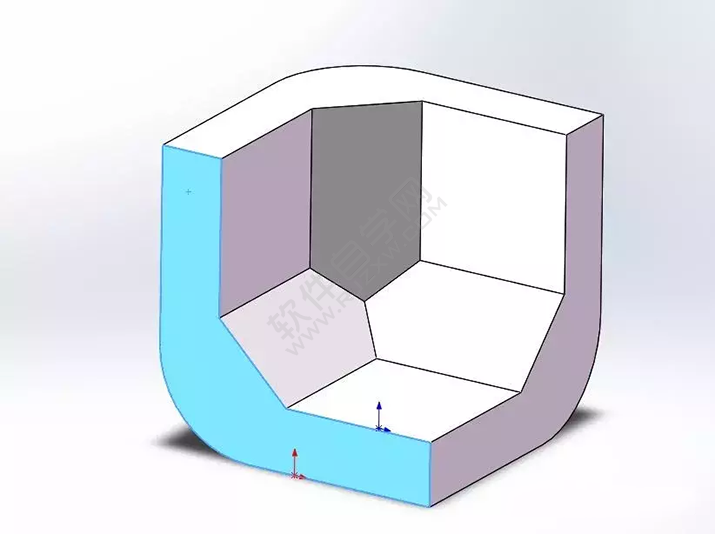

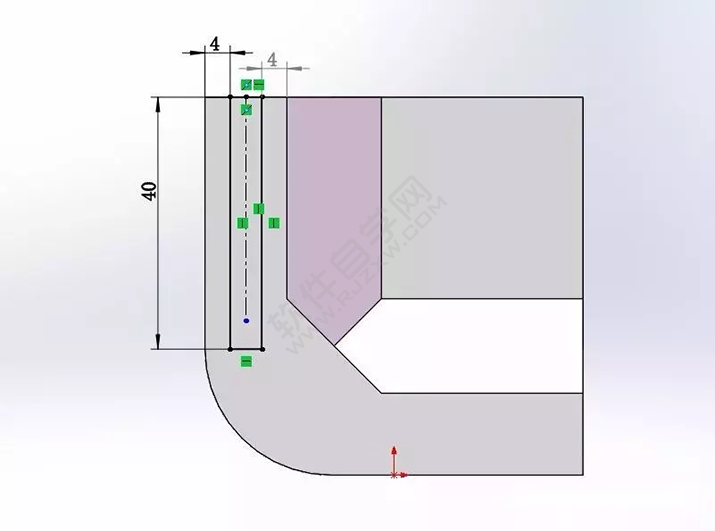

13.在蓝色面上草绘图形。
14.草绘矩形。

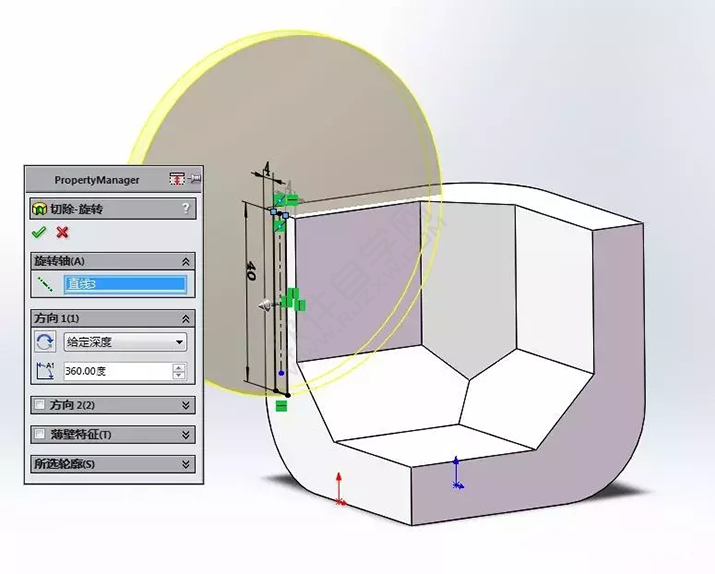

15.旋转切除。

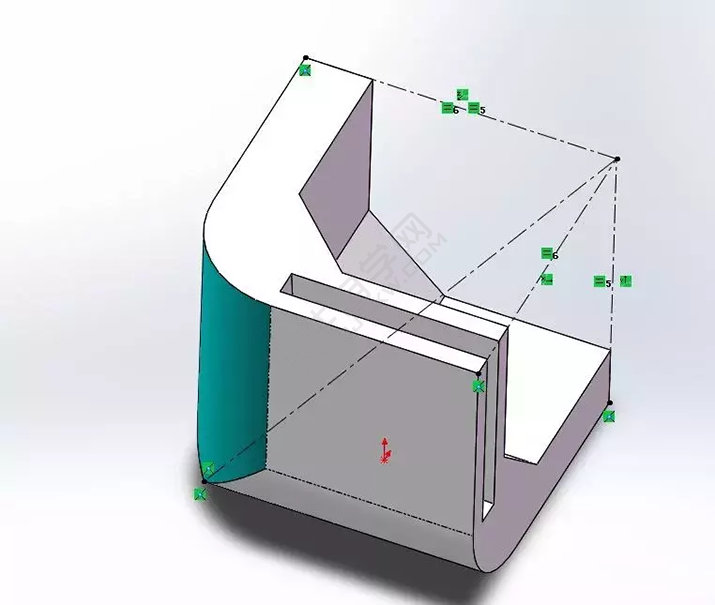

16.进入3D草图,草绘。3条立方体边线相等约束。

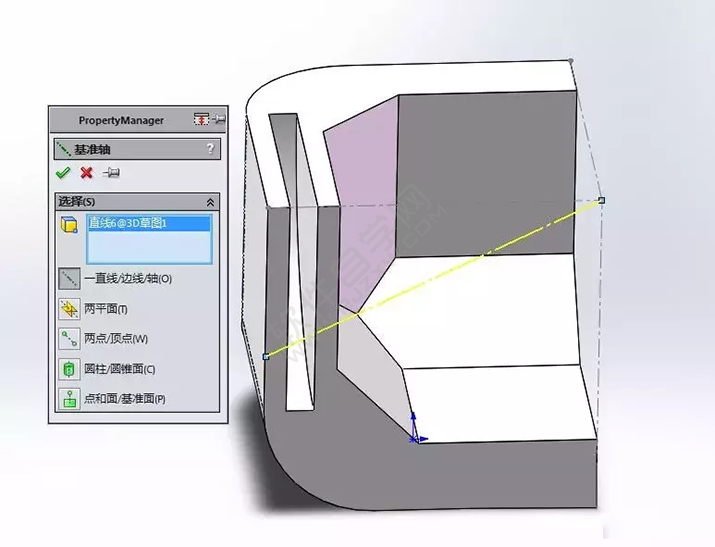

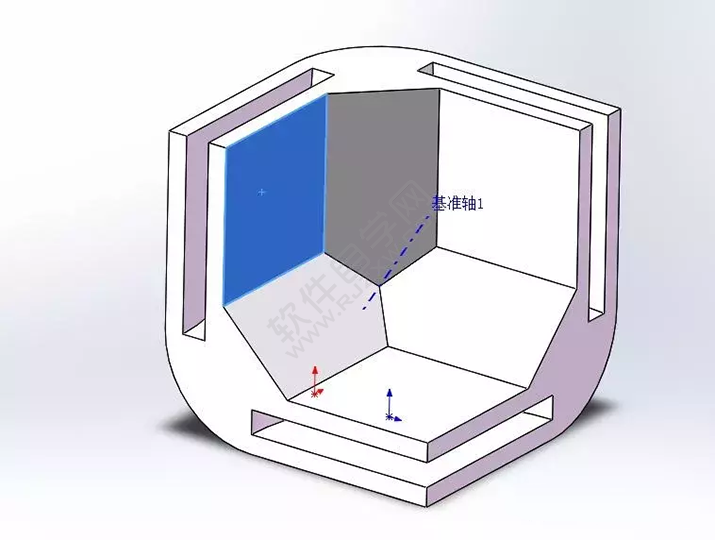

17.新建基准轴,点3D草图的斜线。隐藏3D草图。

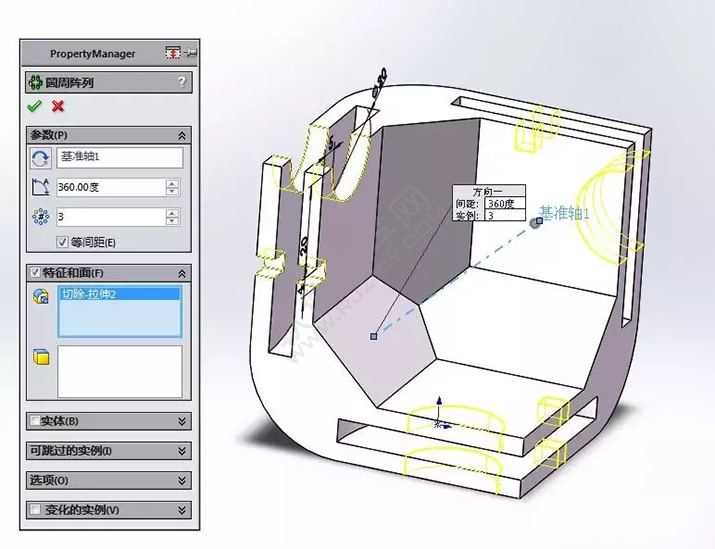

18.圆周阵列3个。
19.在蓝色面上草绘。

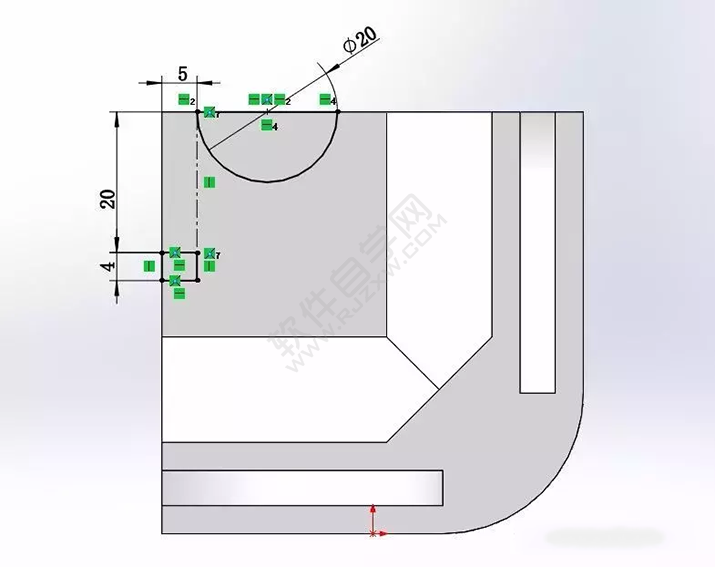

20.隐藏基准轴,草绘半圆和矩形。

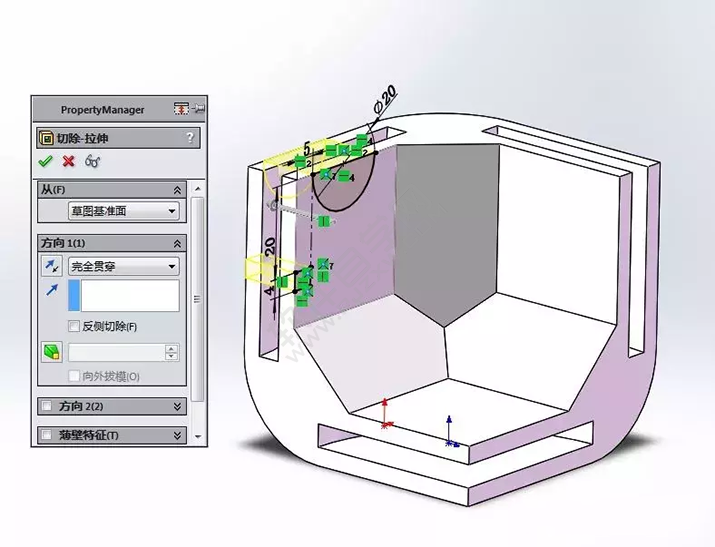

21.拉伸切除。

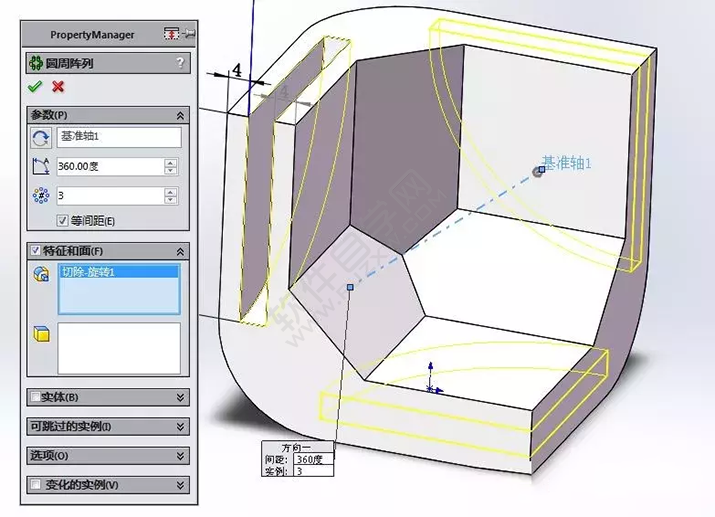

22.显示基准轴,圆周阵列3个。

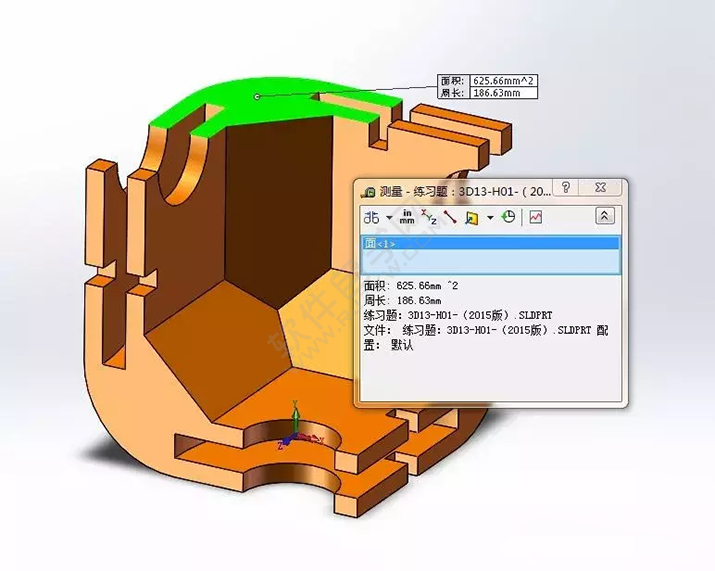

23.完成。面积:625.66 。
