cad如何画倒角和圆角的方法

下面给大家介绍的是cad如何画倒角和圆角的方法，主要是使用倒角工具与倒圆角工具来完成，下面有详细步骤。

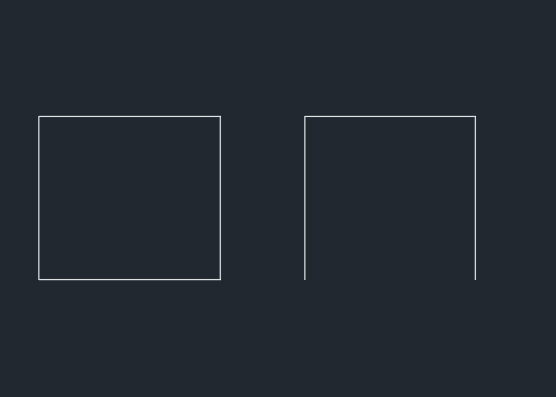

第1步、打开cad2018软件，绘制一个矩形与三条边出来，效果如下：

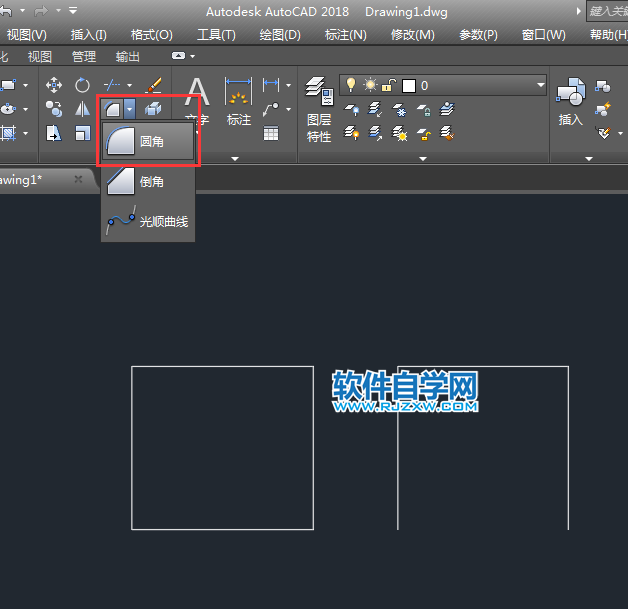

第2步、然后点击倒圆角工具，

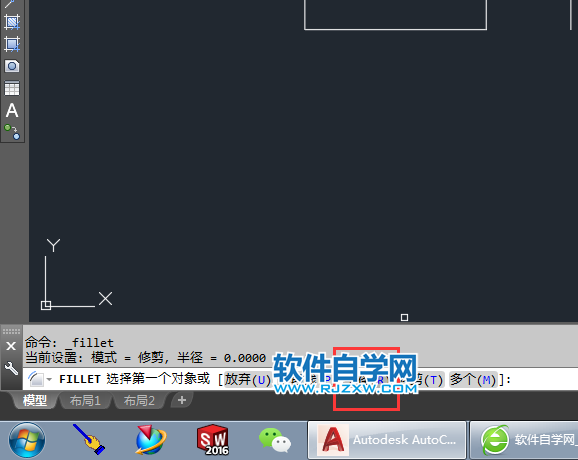

第3步、然后点击命令栏上面的半径（R）设置圆角半径。

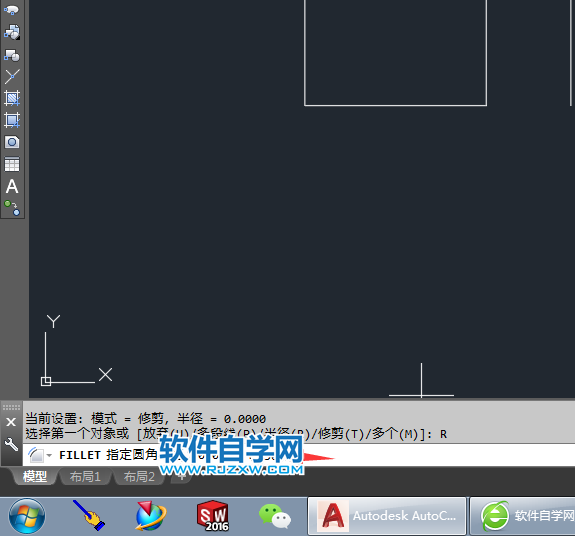

第4步、然后输入指定的圆角半径，这个看你的要求，比如输入50后，空格。

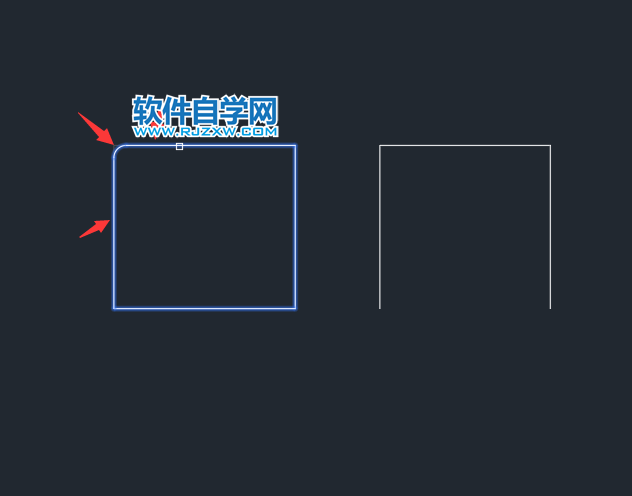

第5步、然后就可以给矩形搞圆角了，效果如下：

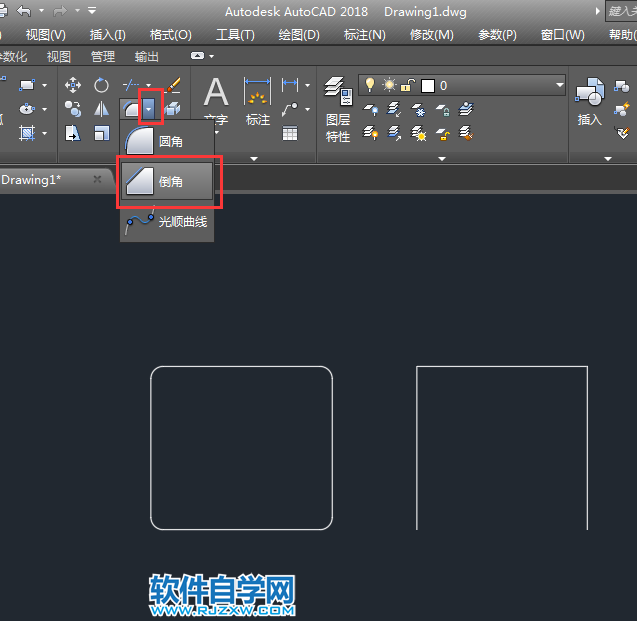

第6步、倒角的话，就是点击倒角工具。

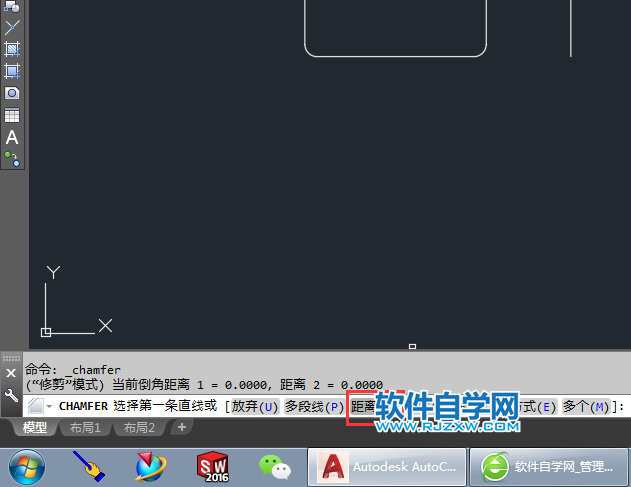

第7步、同样的点击矩离（D）设置。效果如下：

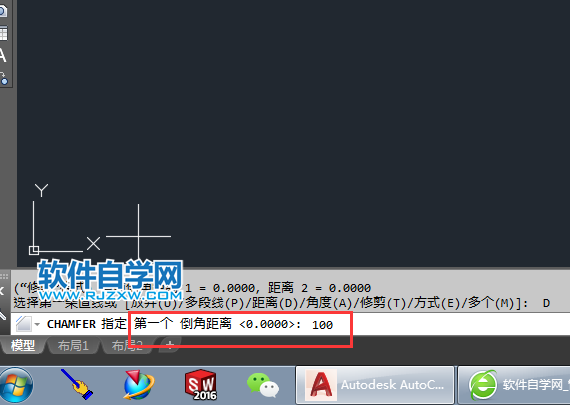

第8步、然后，指定第一个倒角距离，输100，空格确定设置，效果如下：

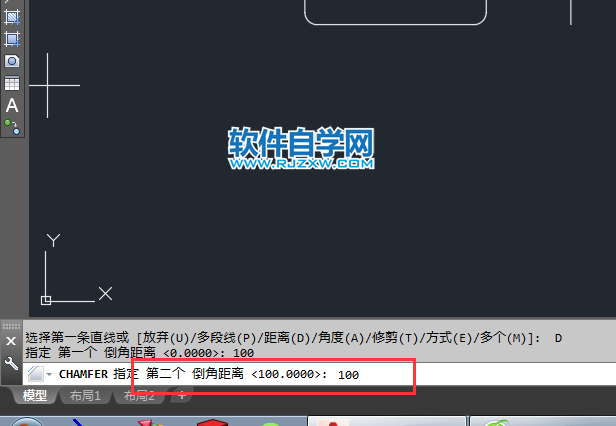

第9步、然后指定第二个倒角距离设置100后，点击空格，效果如下：

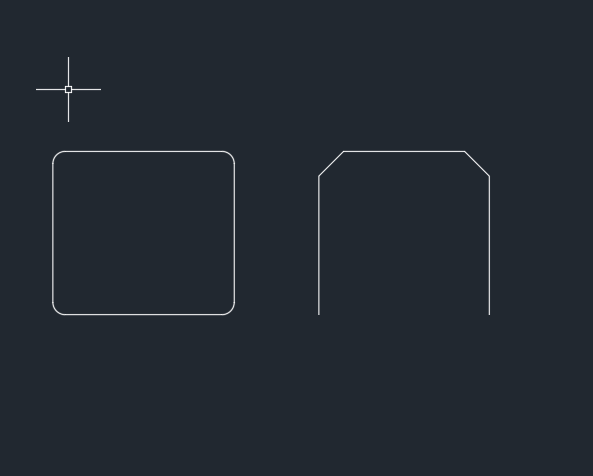

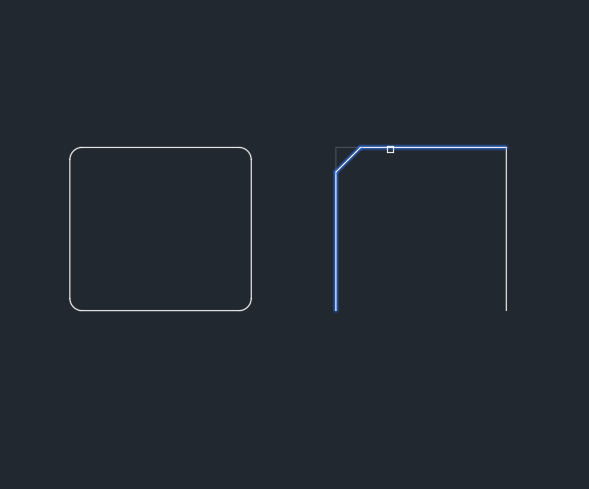

第10步、然后就可以给对象进行倒角设置了，效果如下：

第11步、这就是cad如何画倒角和圆角的方法，不管是倒圆角还是倒角，设置的半径或是距离不能超过对象的长与高的尺寸。
