solidworks使用倒角完成斜面实体

下面给大家介绍的是solidworks使用倒角完成斜面实体的方法与步骤，喜欢的朋友可以一起来关注好吧啦网学习更多的solidworks教程。

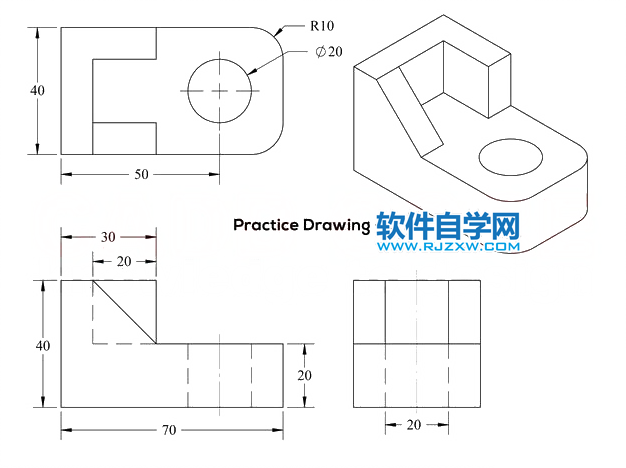

效果图尺寸：

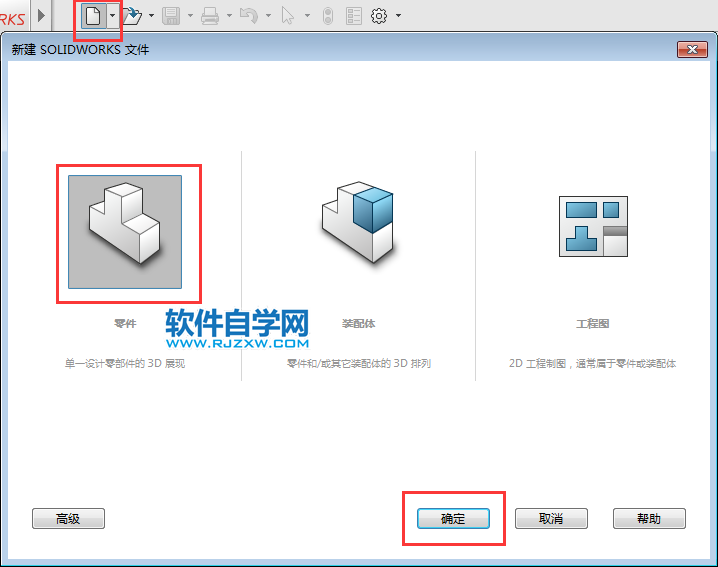

1、打开solidwroks2016软件，点击新建--零件--确定。

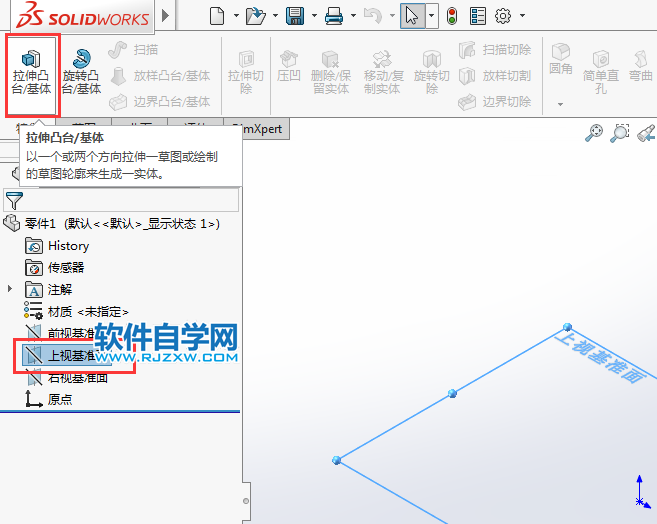

2、点击上视基准面--特征--拉伸凸台/基体。

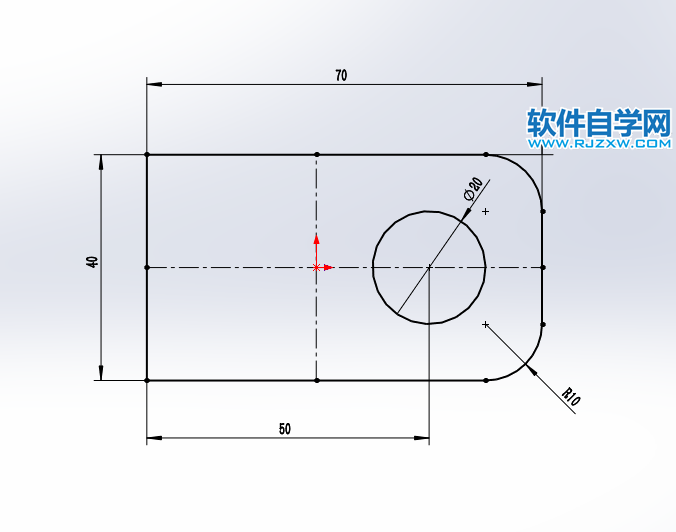

3、在上视基准面的平面，绘制一个70x40mm矩形出来，然后给矩形进行倒R10的圆角,再绘制一个小圆出来，位置标好。

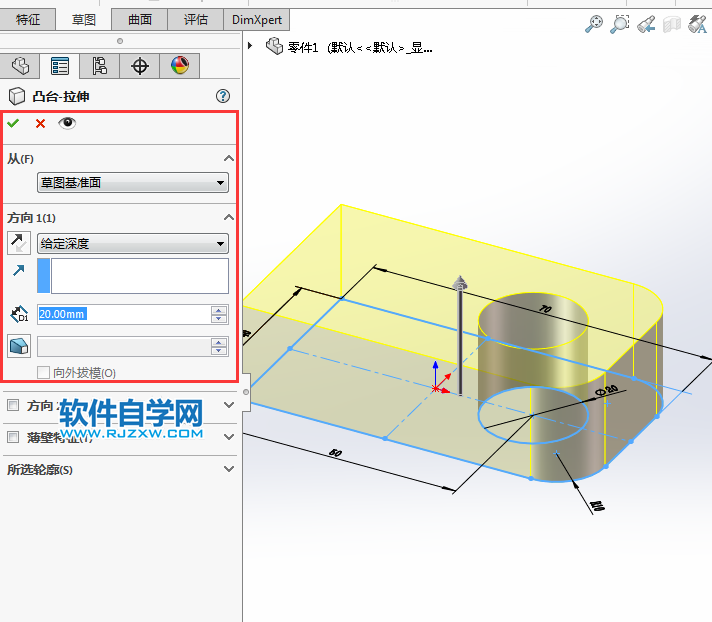

4、退出草图，进入凸台拉伸设置，给定深度为20mm。

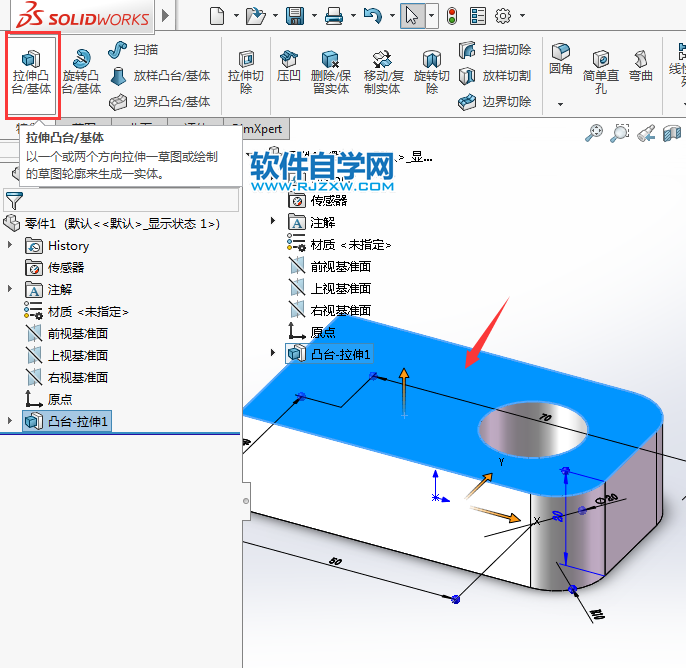

5、选择实体面，点击特征--拉伸凸台/基体。

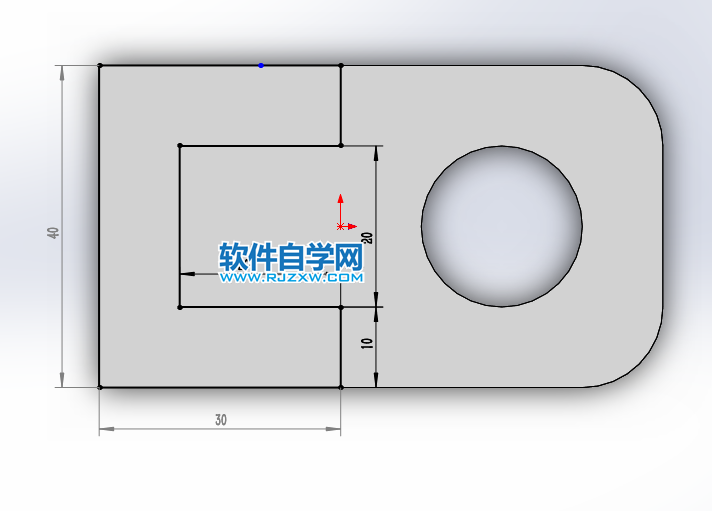

6、按ctrl+5进入上视基准面平面。使用直线工具画下面图形。

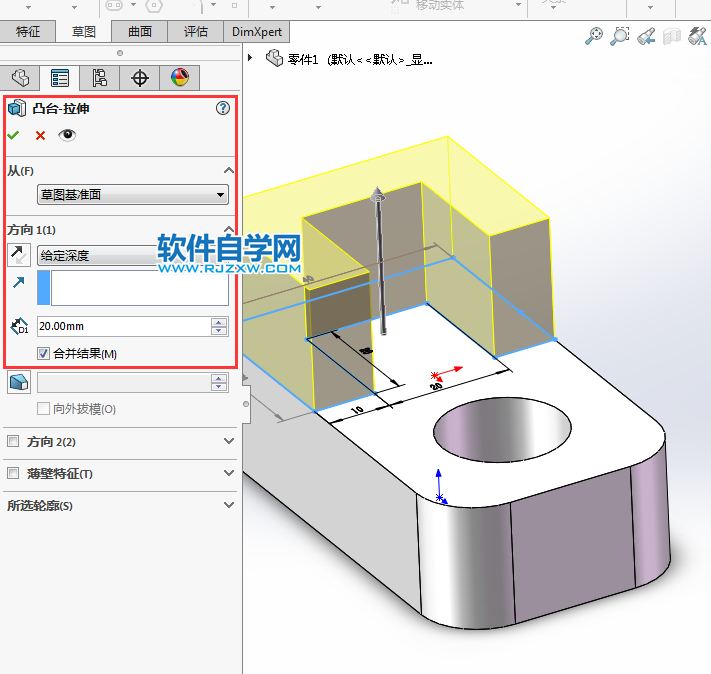

7、退出草图，转入凸台拉伸设置-给定深度为20mm。

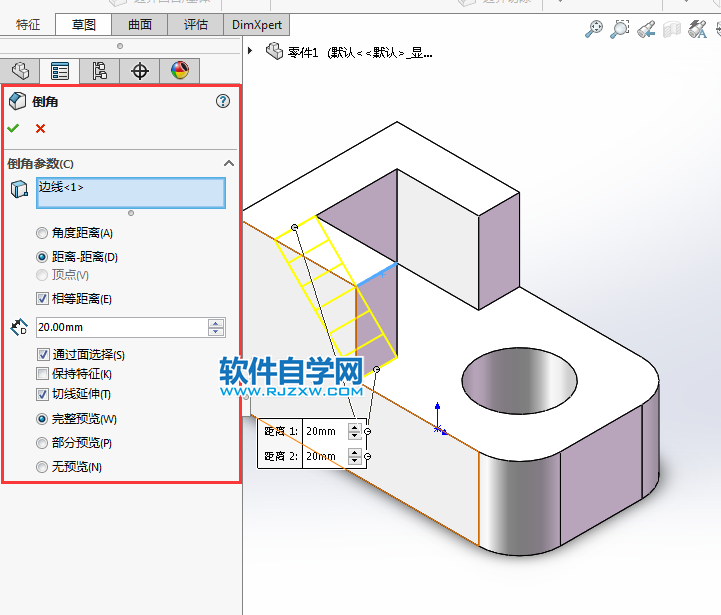

8、然后使用倒角工具，给实体的边进行倒角处理，距离-距离为20mm。

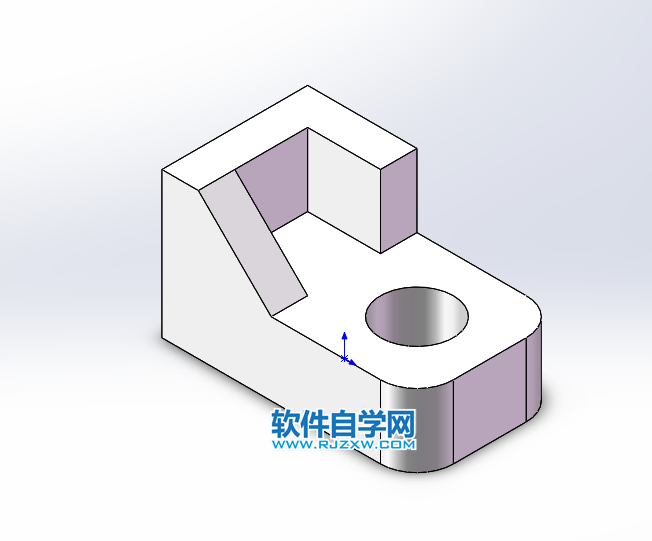

9、就这样简单的完成了。
