用solidworks绘制玩具车的齿轮

下面给大家介绍的是用solidworks绘制玩具车的齿轮的方法与步骤，喜欢的朋友可以一起来关注好吧啦网学习更多的solidworks教程。

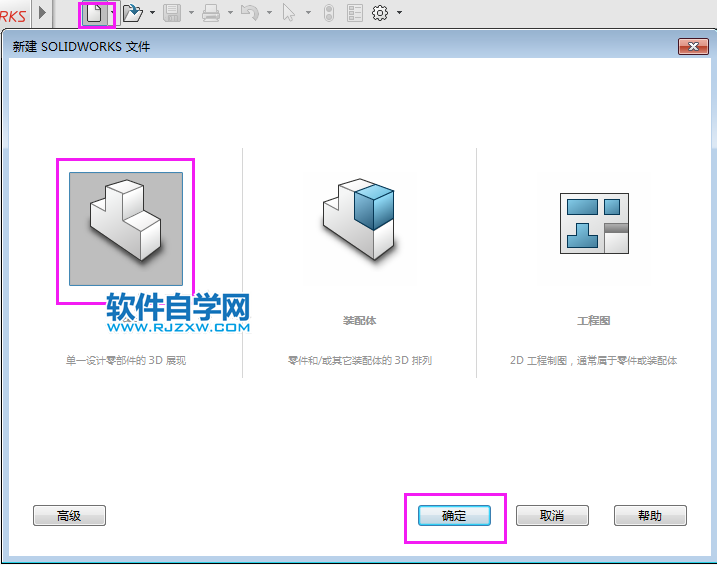

1、打开solidworks2016软件，点击新建--零件--确定。

2、点击前视基准面，点击特征--拉伸凸台/基体。效果如下：

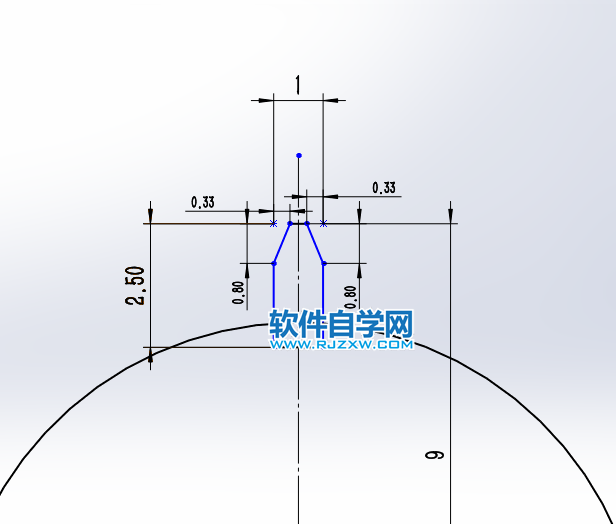

3、然后绘制一个直径14的圆，还有一个矩形出来，效果如下：

4、然后给矩形进行倒角处理，效果如下：

5、然后再把矩形进行圆周阵列，数量15个，效果如下：

6、然后再把图形修剪好，退出草图，点击拉伸凸台/基体。效果如下：

7、进入凸台--拉伸设置给定深度为4mm。效果如下：

8、然后选择实体面，点击拉伸切除，效果如下：

9、然后绘制下面的直径为11、8的圆形出来，效果如下：

10、然后设置给定深度为3mm。效果如下：

11、然后选中实体面，点击拉伸切除，效果如下：

12、然后绘制一个直径为3mm的圆出来，效果如下：

13、然后设置切除--拉伸设置，方向设置完全贯穿，效果如下：

14、最后效果如下：

以上就是用solidworks绘制玩具车的齿轮，希望大家喜欢，请继续关注好吧啦网。
