用solidworks拨模特征完成的实体建模

下面给大家介绍的是用solidworks拨模特征完成的实体建模，喜欢的朋友可以一起来关注好吧啦网学习更多的AI实例教程。

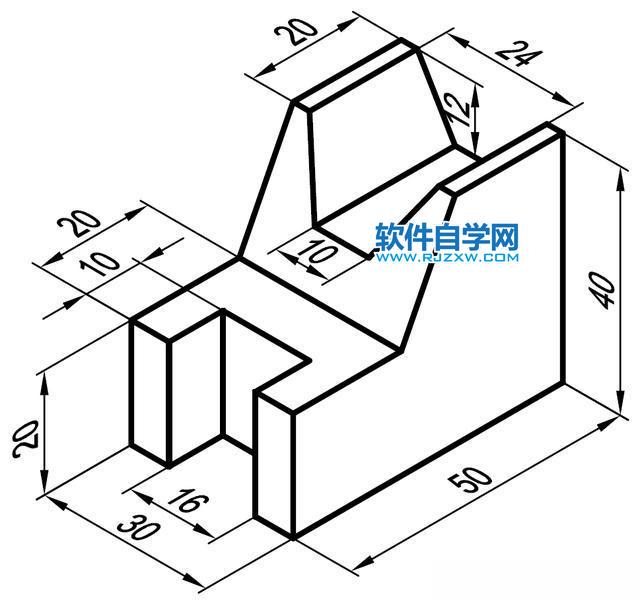

效果尺寸图介绍：

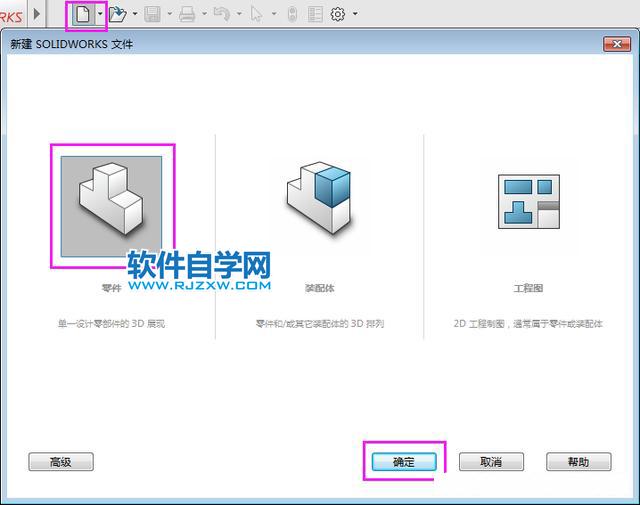

1、打开solidworks2016软件，点击新建--零件--确定。

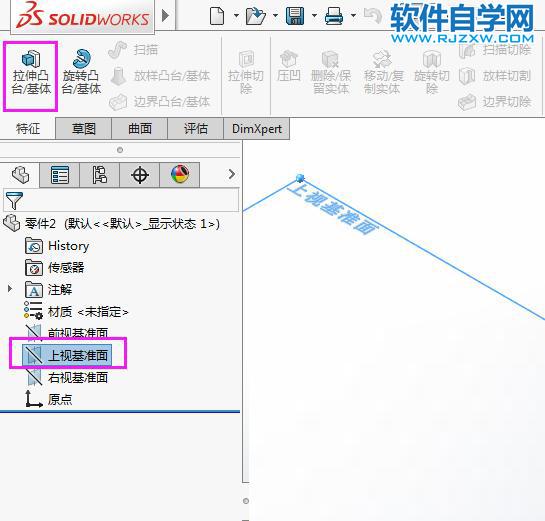

2、选择上视基准面--点击特征--点击拉伸凸台/基体。效果如下：

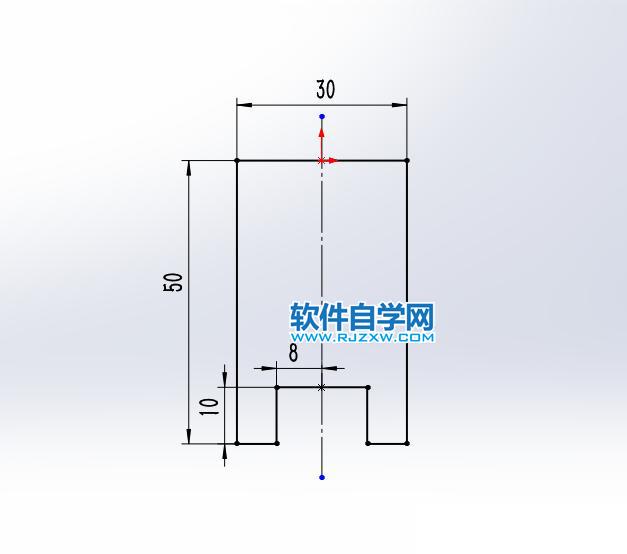

3、然后按ctrl+5,进入上视基准面平面，绘制下面的草图出来，效果如下：

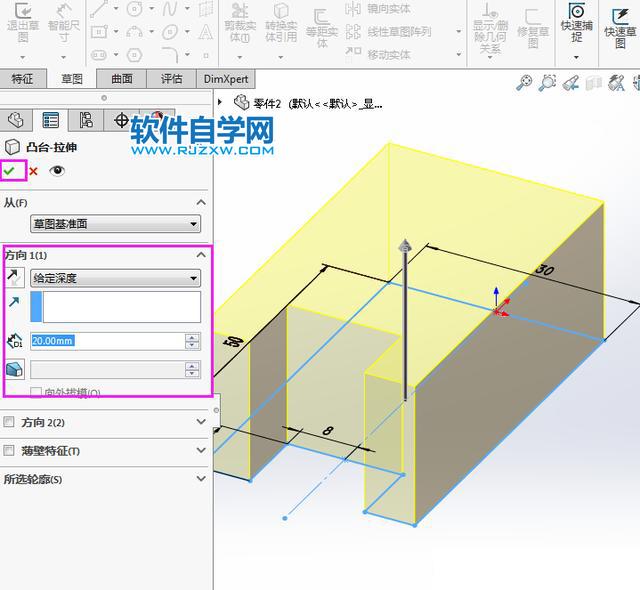

4、然后退出草图，输入凸台--拉伸设置，方向给定深度为20mm。

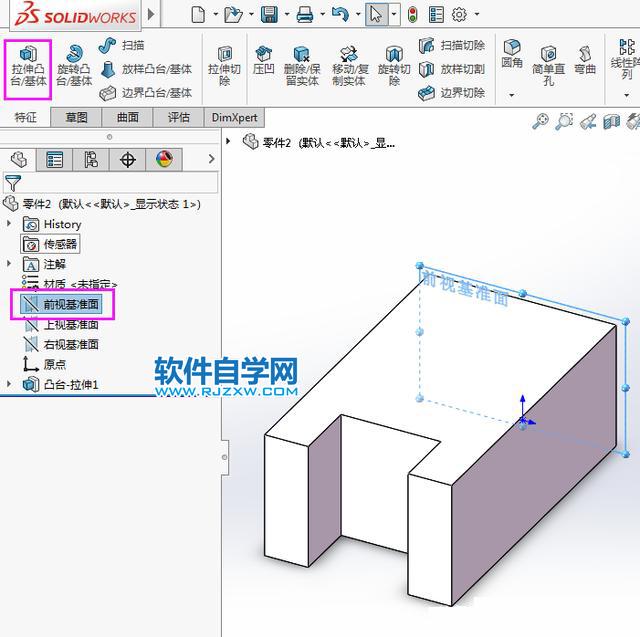

5、同样的方法，点击前视基准面。点击拉伸凸台/基体。效果如下：

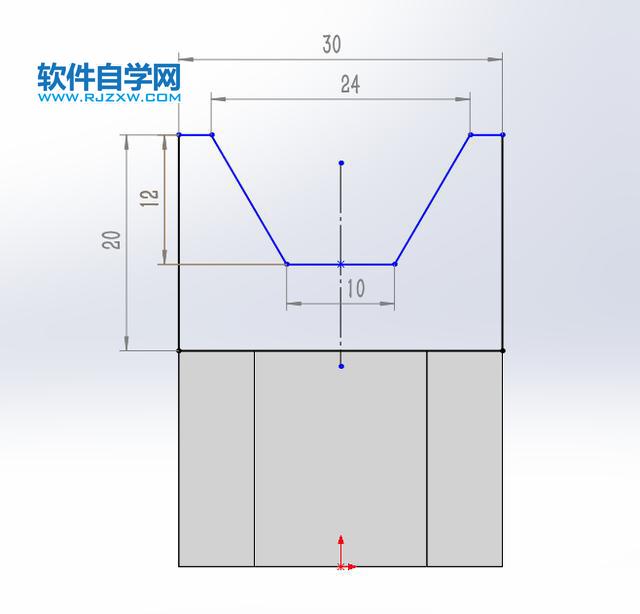

6、按CTRL+1,绘制下面的草图出来，效果如下：

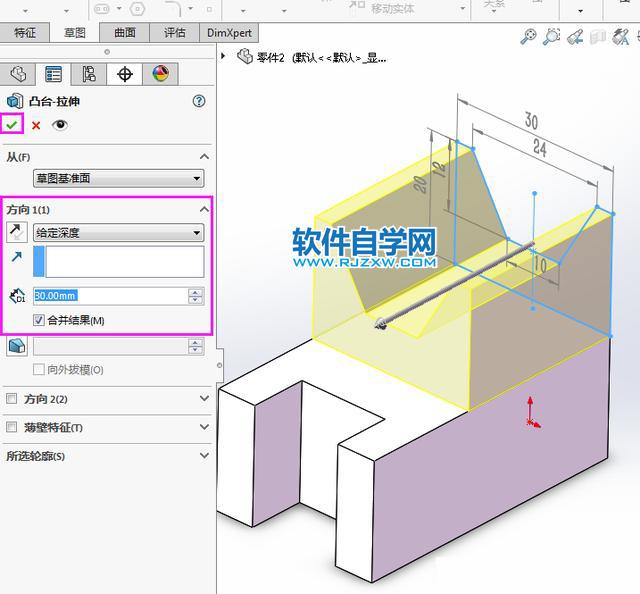

7、绘制好了草图，退出草图，输入凸台拉伸，设置给定深度为：30mm

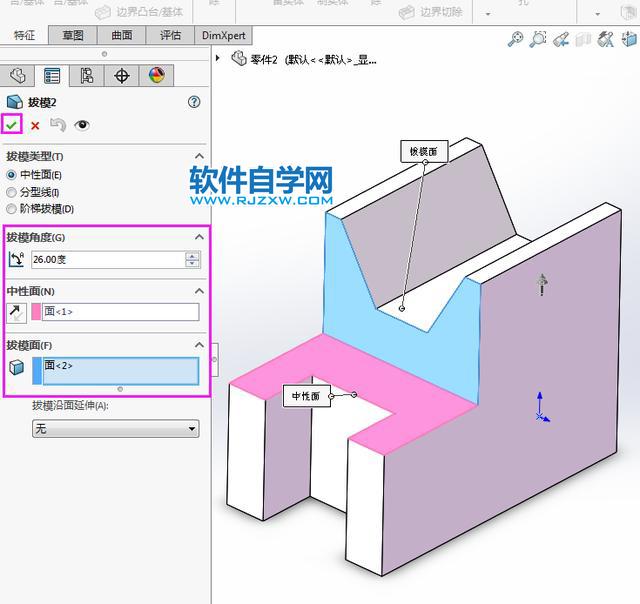

8、点击特征--拨模设置，设置角度为26度，效果如下：

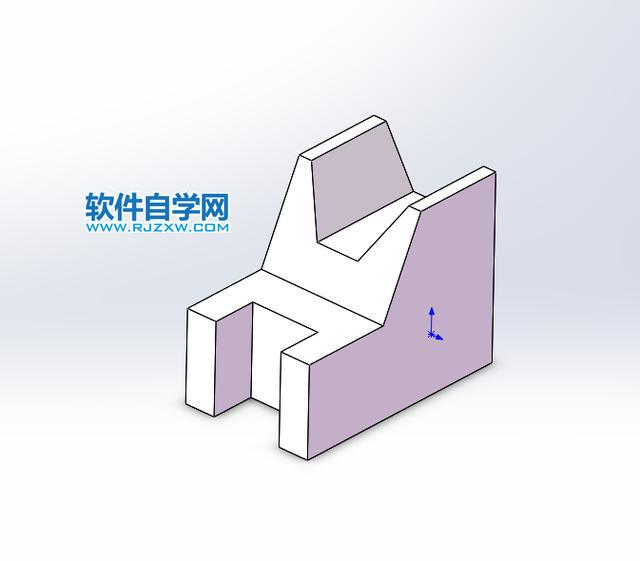

9、然后实例绘制好了，效果如下：

以上就是用solidworks拨模特征完成的实体建模，希望大家喜欢，请继续关注好吧啦网。
