用solidworks绘制实体可以放样特征完成

下面给大家介绍的是用solidworks绘制实体可以放样特征完成，喜欢的朋友可以一起来关注好吧啦网学习更多的solidworks教程。

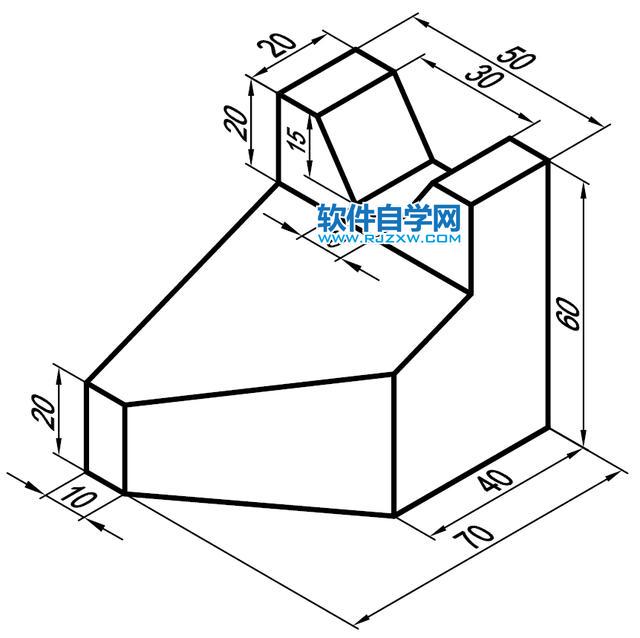

效果图尺寸如下：

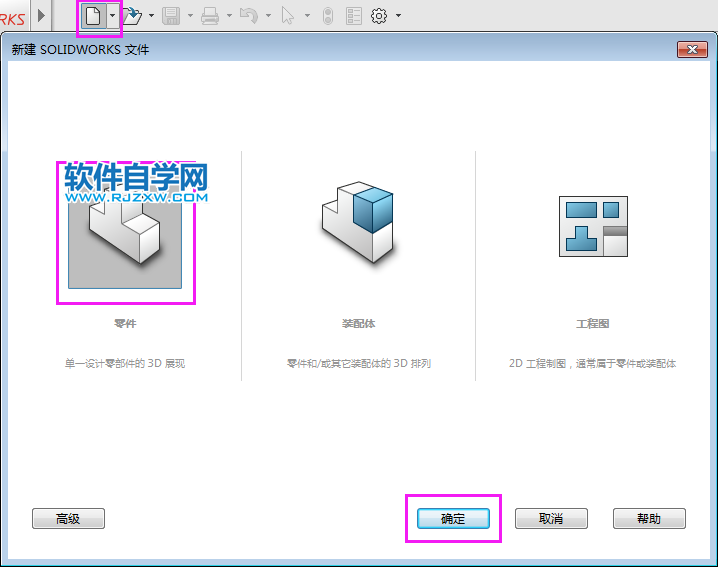

1、打开solidworks2016软件，点击新建--零件--确定。

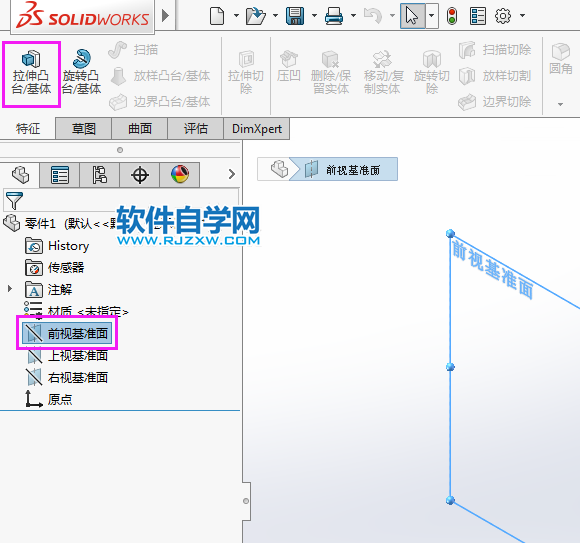

2、点击前视基准面--点击拉伸凸台/基体。效果如下：

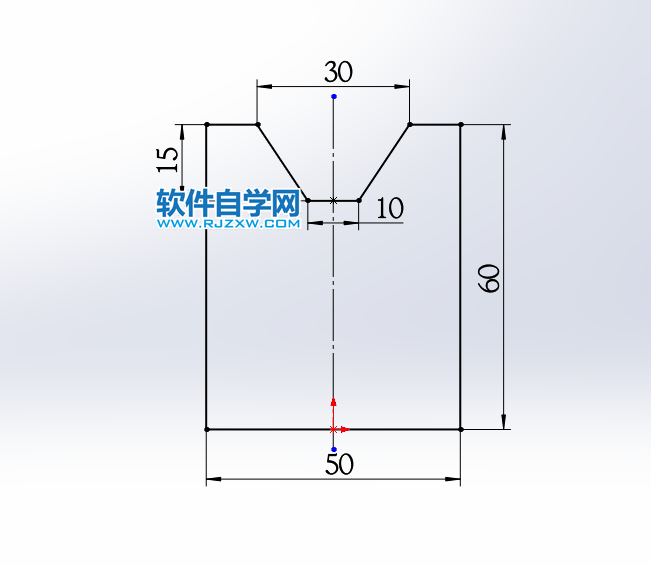

3、进入前视基准面，绘制下面的草图出来，效果如下：

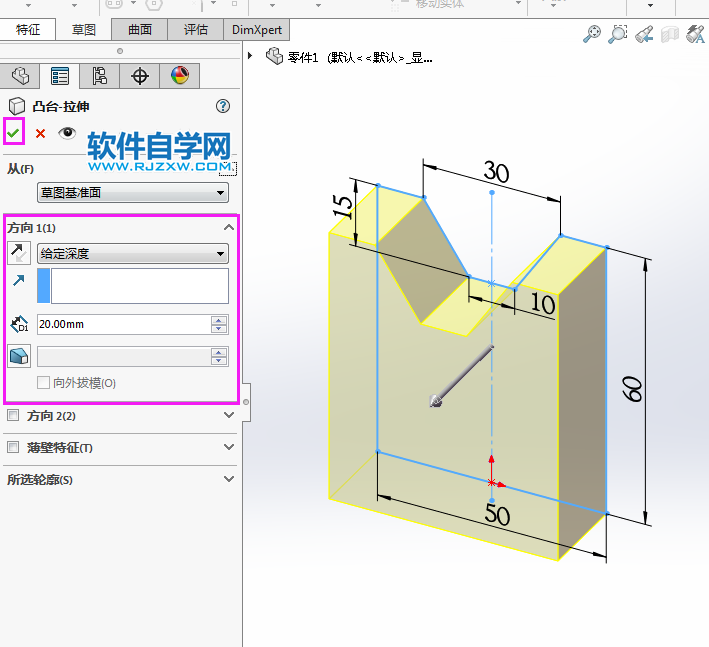

4、然后退出草图，设置给定深度为20mm，点击确定。

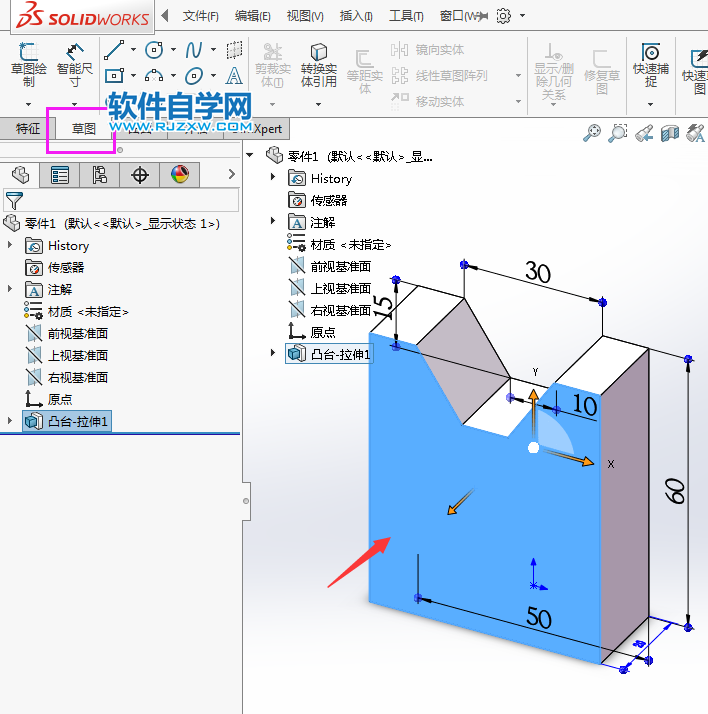

5、然后点击实体面，点击草图，

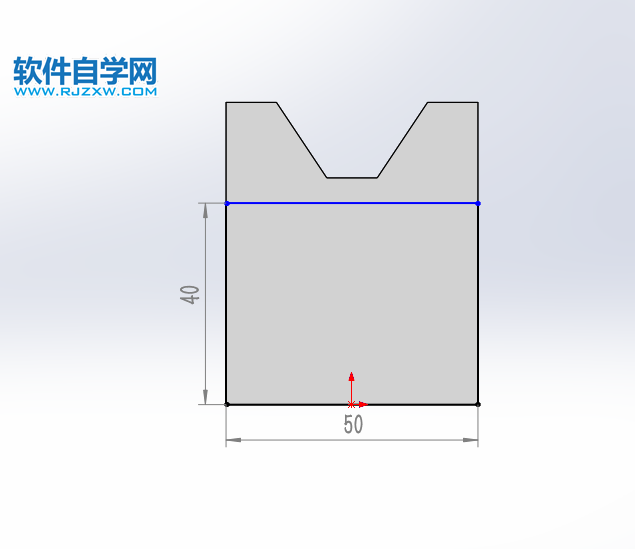

6、然后绘制下面的草图出来，效果如下：

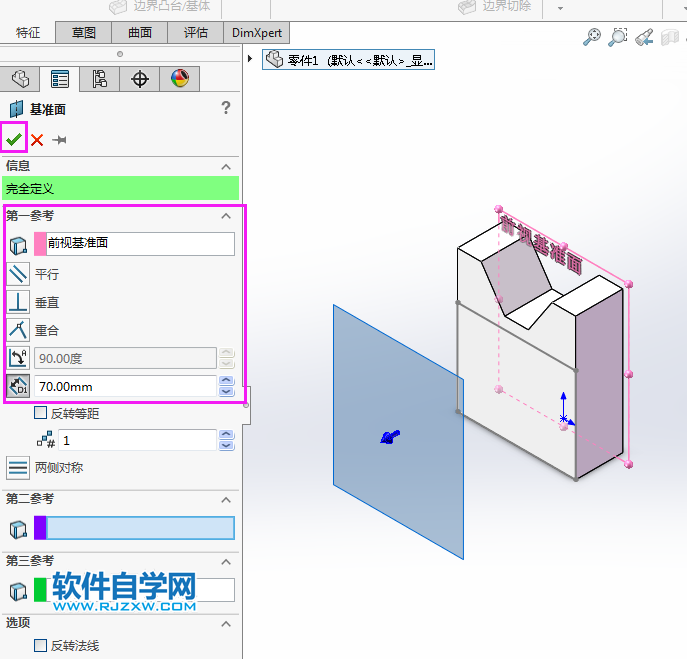

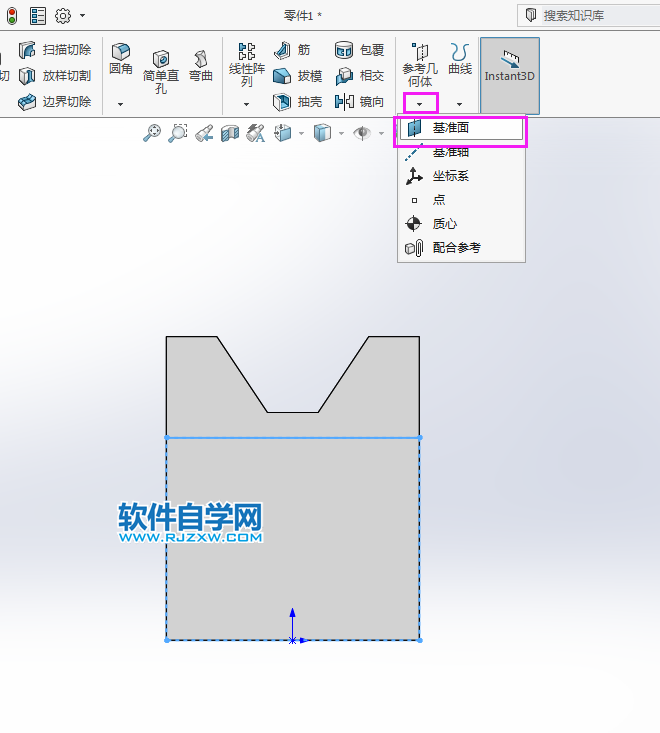

7、然后再点击特征--参考几何体--基准面。

8、第一参考选前视基准面，设置距离为70mm。

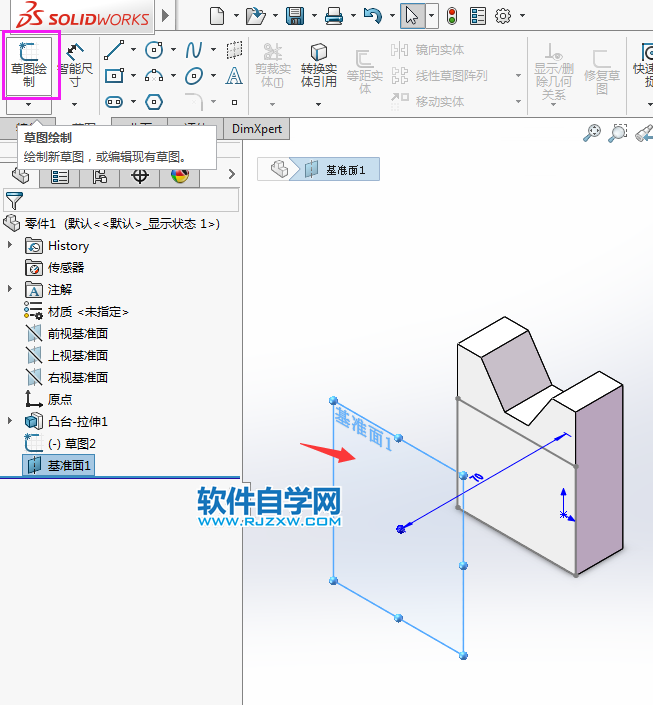

9、然后选建好的基准面，点击草图绘制，效果如下：

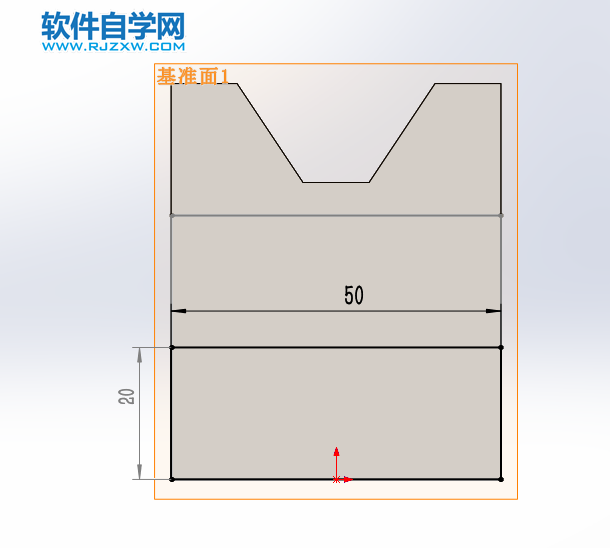

10、然后绘制下面的矩形出来，效果如下：

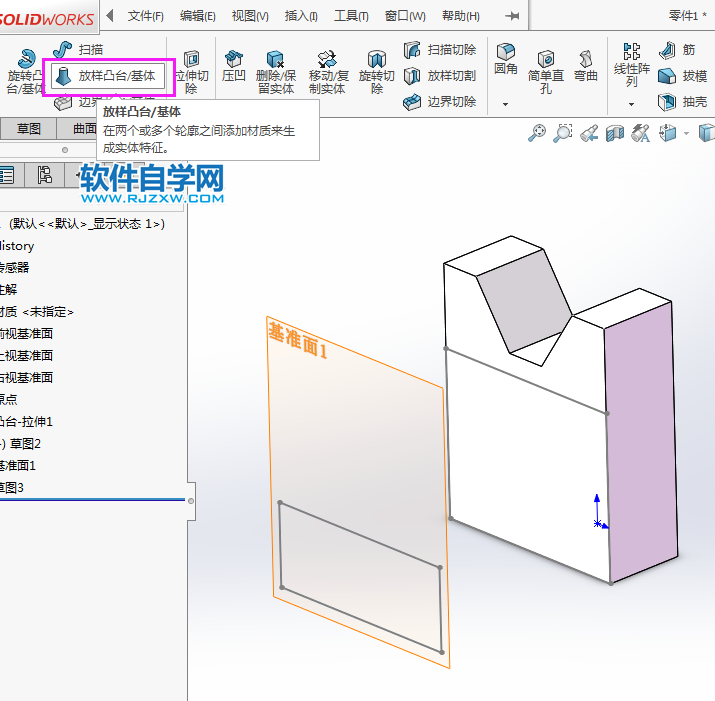

11、二个草图出来后，点击特征的放样凸台/基体。

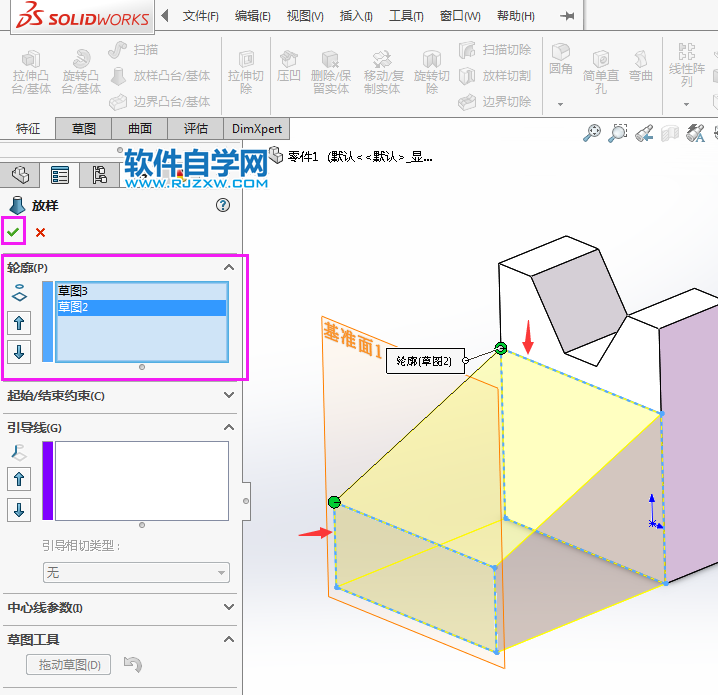

12、然后选中二个草图出来，效果如下：

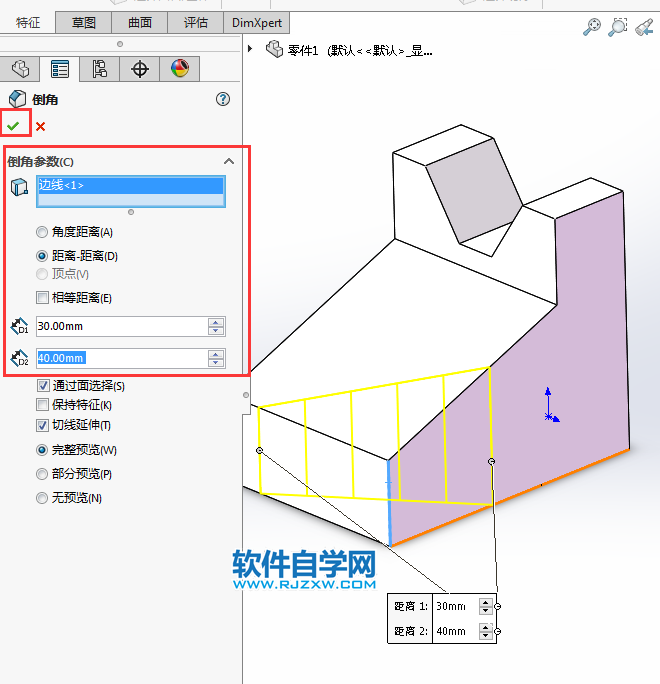

13、然后再进行倒角设置，距离与距离设置于30与40mm。

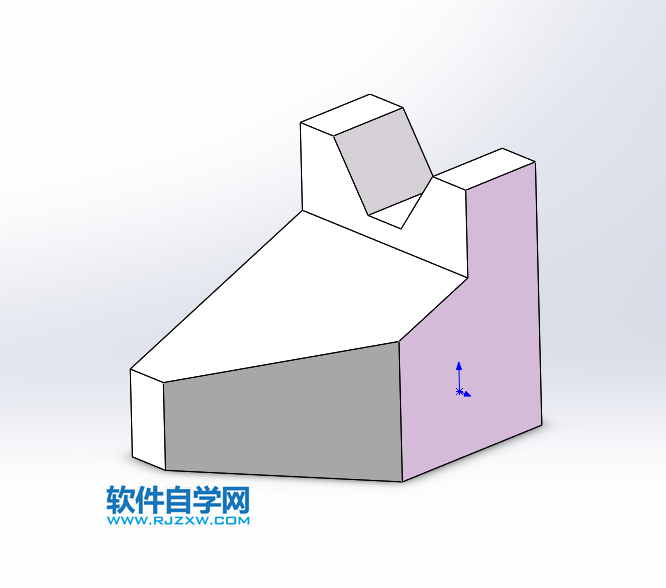

14、然后这样就完成了零件实例的创建。效果如下：

以上就是用solidworks绘制实体可以放样特征完成，希望大家喜欢，请继续关注好吧啦网。
