solidworks实体建模新手用拉伸、倒圆角完成

下面给大家介绍的是solidworks实体建模新手用拉伸、倒圆角完成，喜欢的朋友可以一起来关注好吧啦网学习更多的solidworks教程。

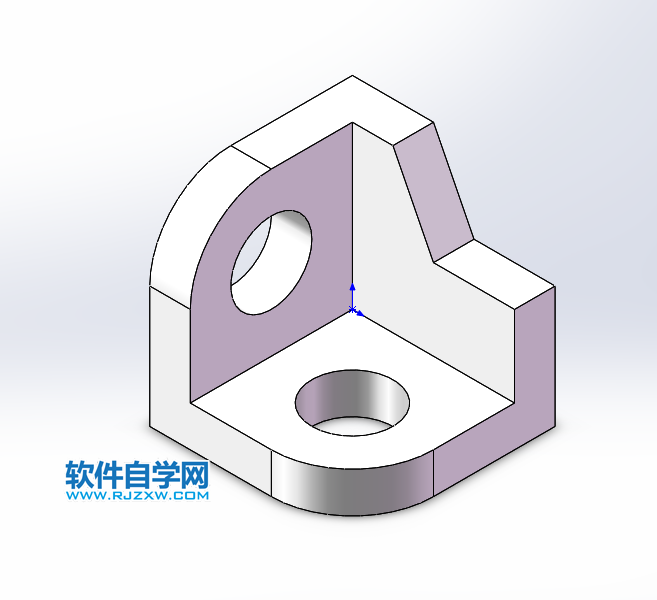

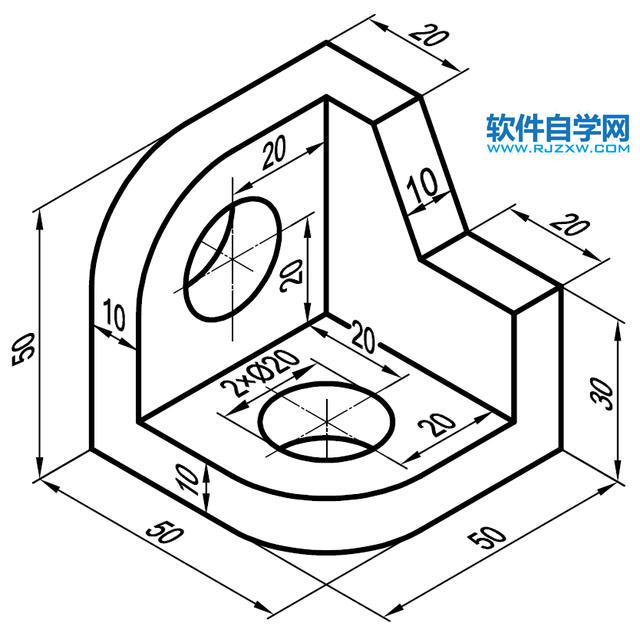

效果图尺寸如下：

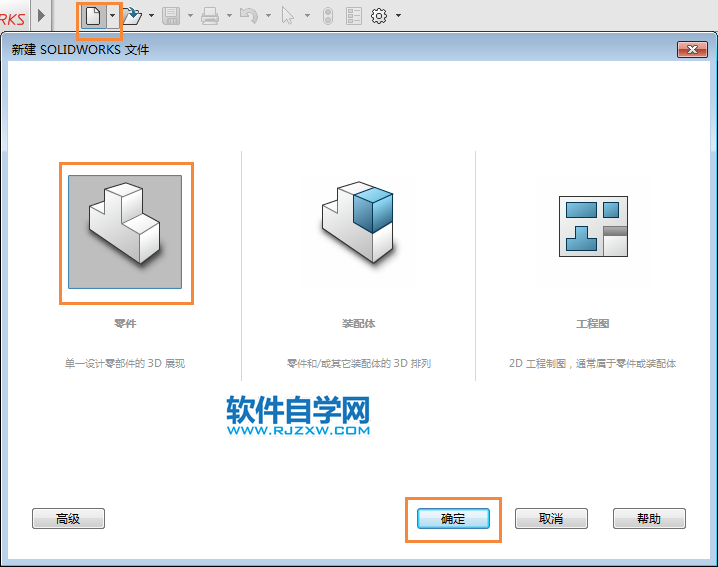

1、打开solidworks2016，点击新建，点击零件--点击确定。

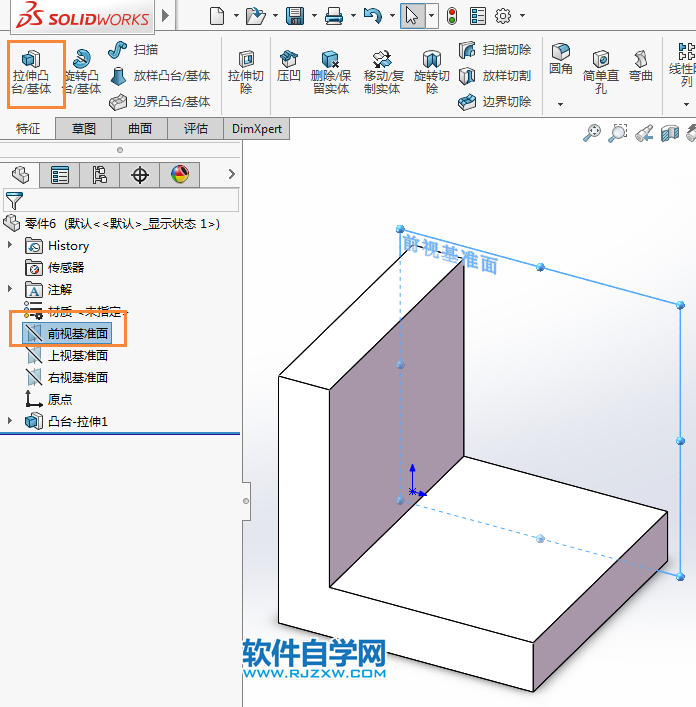

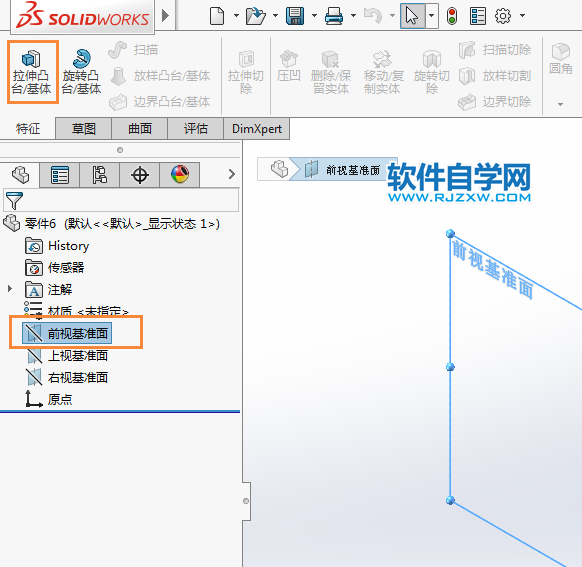

2、点击前视基准面，点击特征--拉伸凸台/基体。效果如下：

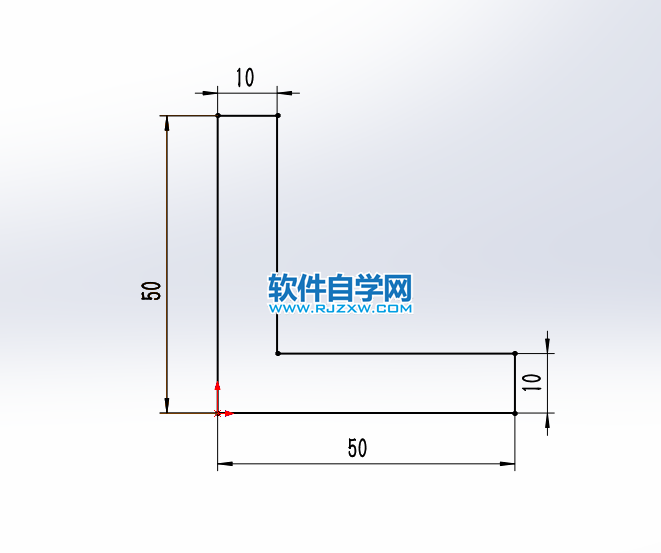

3、绘制下面的草图出来，效果如下：

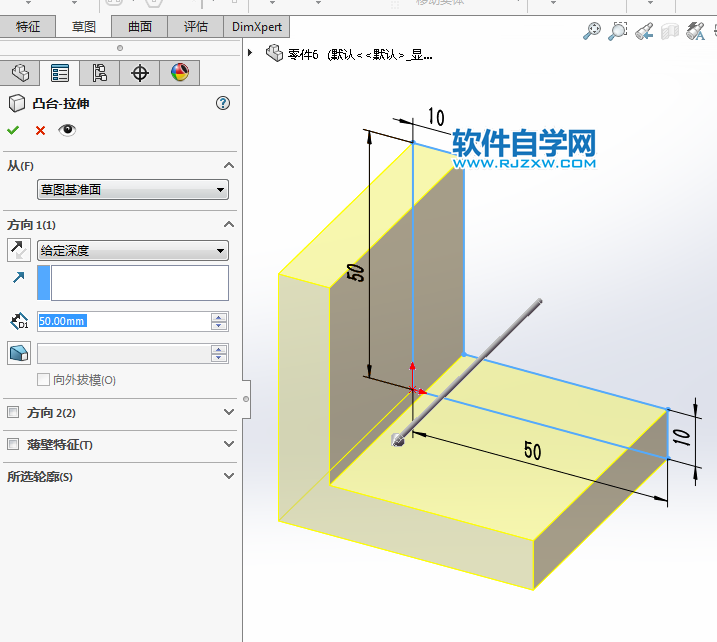

4、然后退出草图，转入凸台--拉伸设置。方向给定深度，厚度为50mm。

5、点击前视基准面，点击特征--拉伸凸台/基体。

6、绘制下面的草图出来，效果如下：

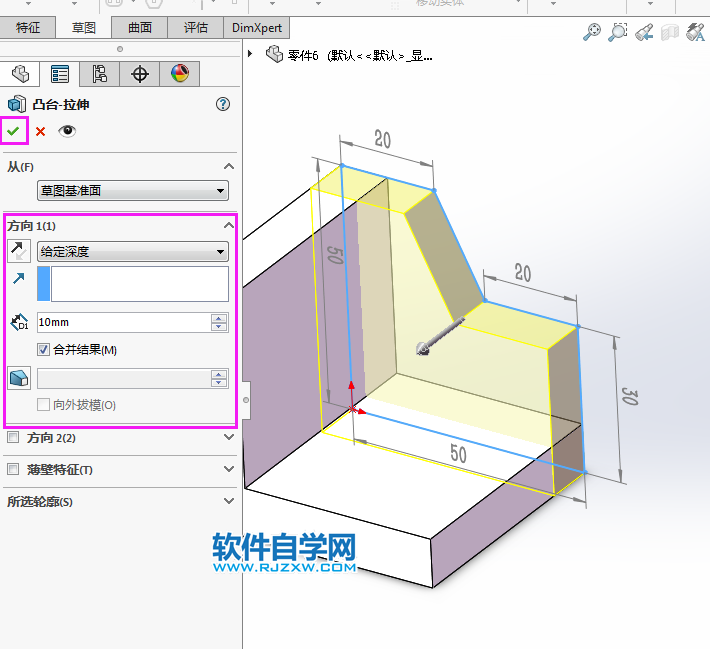

7、退出绘制好的草图，设置方向为给定深度，厚度为10mm。

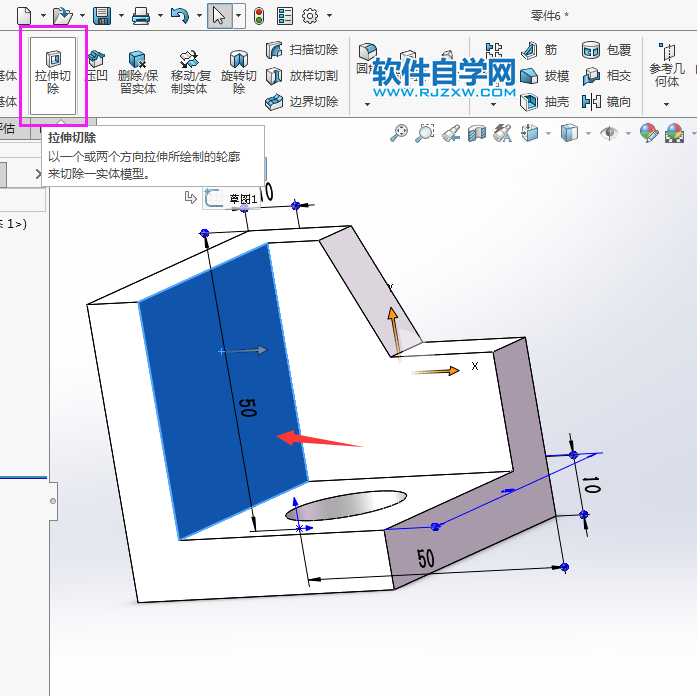

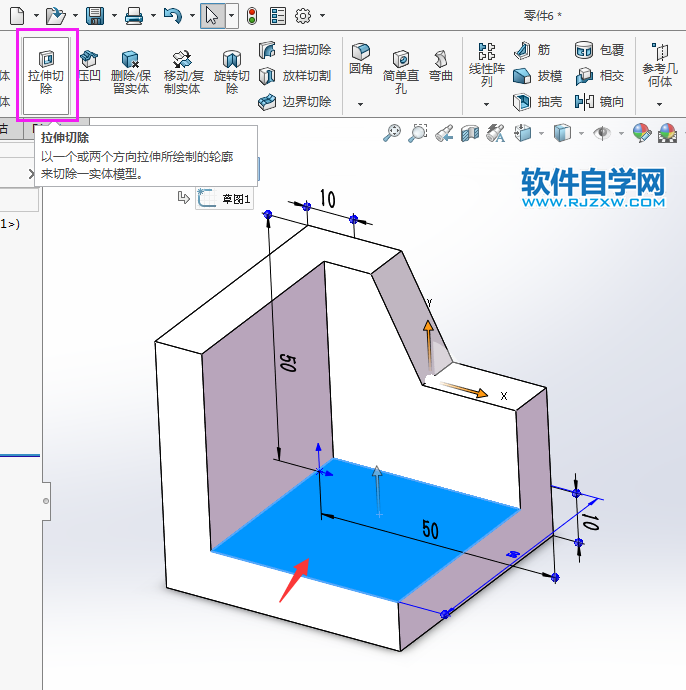

8、然后点击实体面，点击特征--拉伸切除。效果如下：

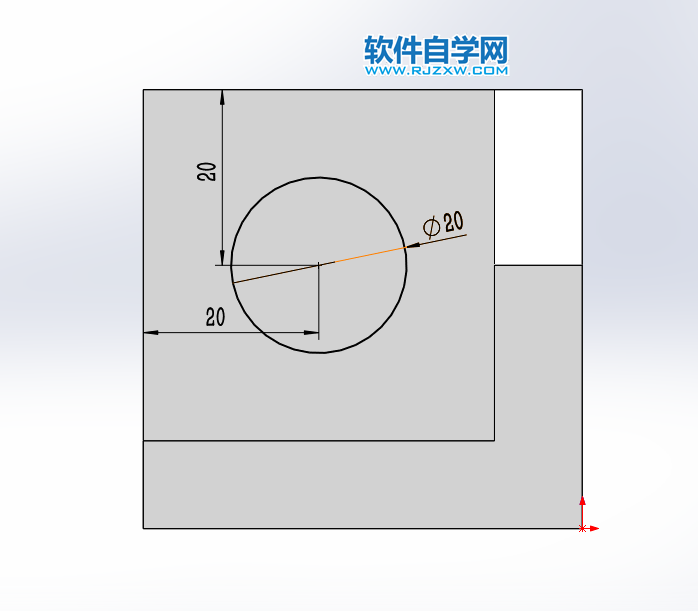

9、按ctrl+5，绘制一个直径20的圆，标注好尺寸，效果如下：

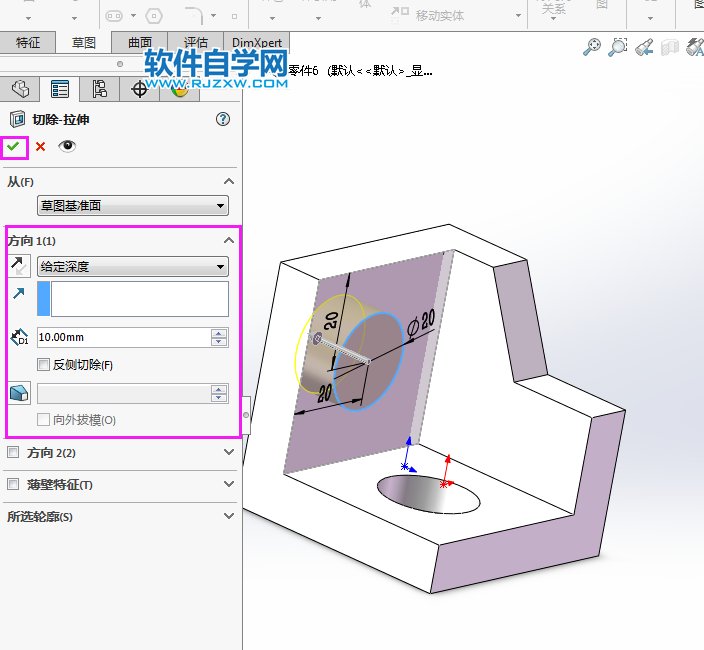

10、同样的方法，点击实体面，点击特征--拉伸切除。效果如下：

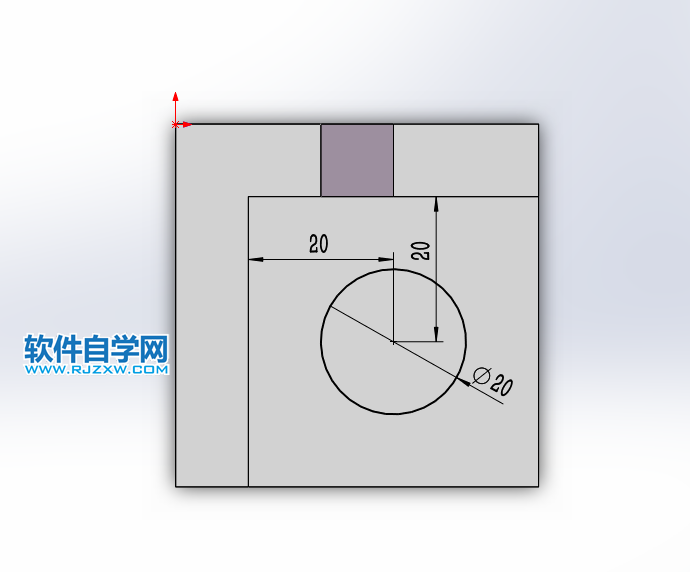

11、绘制下面的草图出来，效果如下：

12、然后方向设置，给定深度为10mm，效果如下：

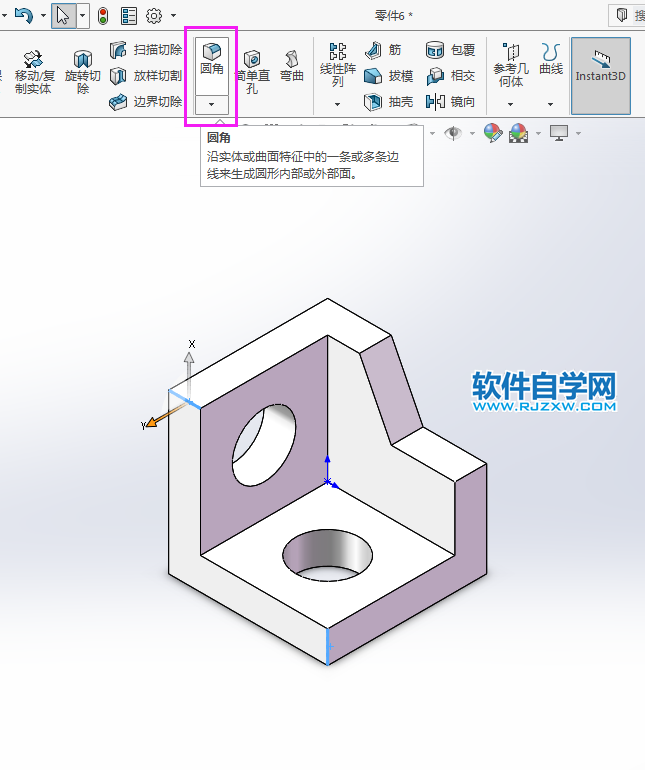

13、按住ctrl不放，选择边，点击倒圆角，

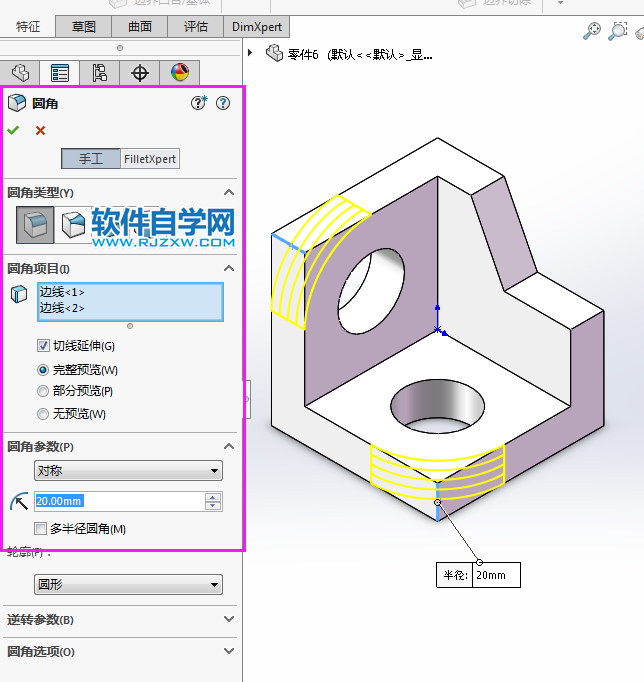

14、设置圆角半径为20mm。

15、效果如下：

以上就是solidworks实体建模新手用拉伸、倒圆角完成，希望大家喜欢，请继续关注好吧啦网。
