solidwroks怎么给梯形挖空

下面给大家介绍的是solidwroks怎么给梯形挖空的方法与步骤，喜欢的朋友可以一起来关注好吧啦网学习更多的solidwroks教程

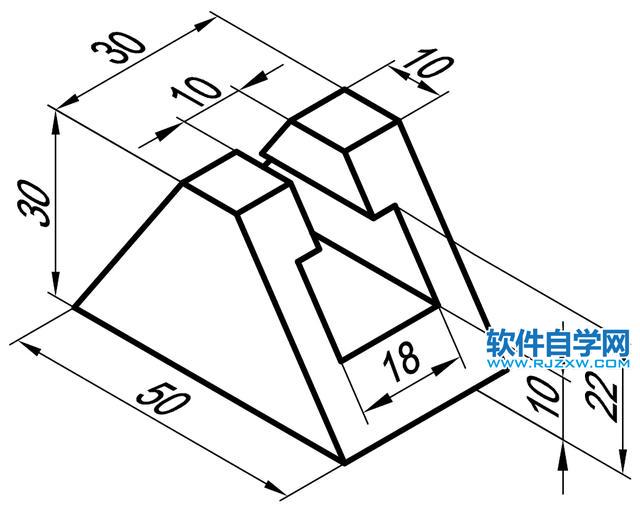

效果图：

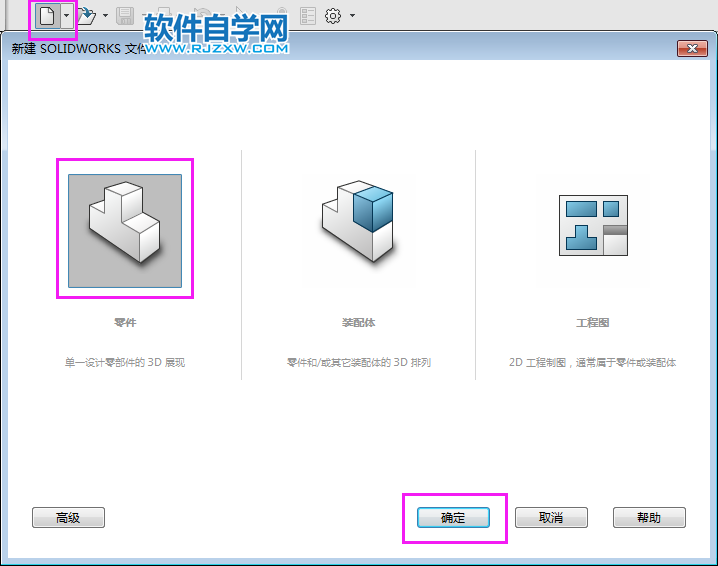

1、打开solidworks2016软件，点击新建图标--点击零件--点击确定。

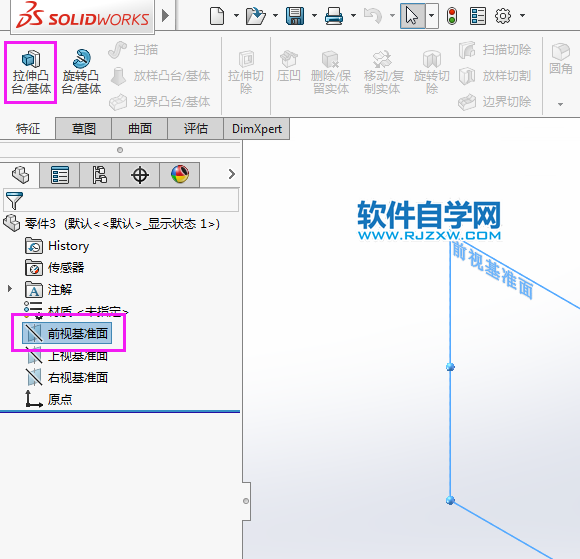

2、然后点击前视基准面，点击特征--拉伸凸台/基体。

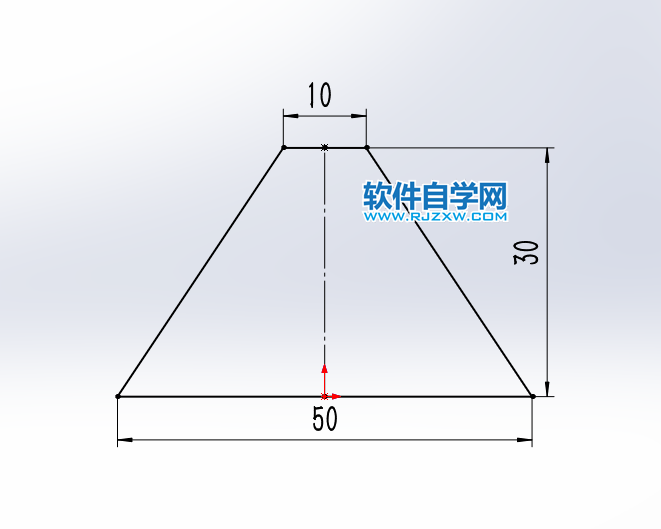

3、然后再前视基准面，绘制下面的梯形草图出来，效果如下：

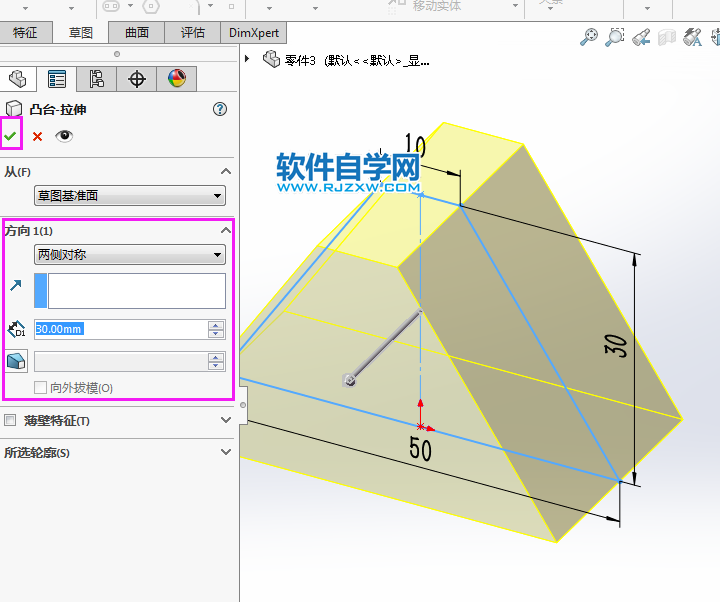

4、然后退出草图，进入凸台--拉伸设置，方向从两侧对称，厚度给30mm。点击勾，完成。

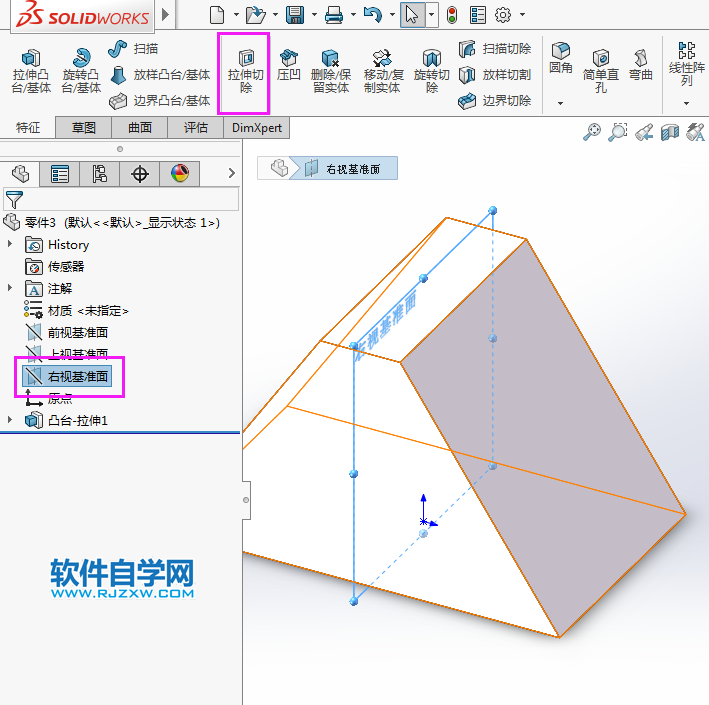

5、点击右视基准面，点击拉伸切除。效果如下：

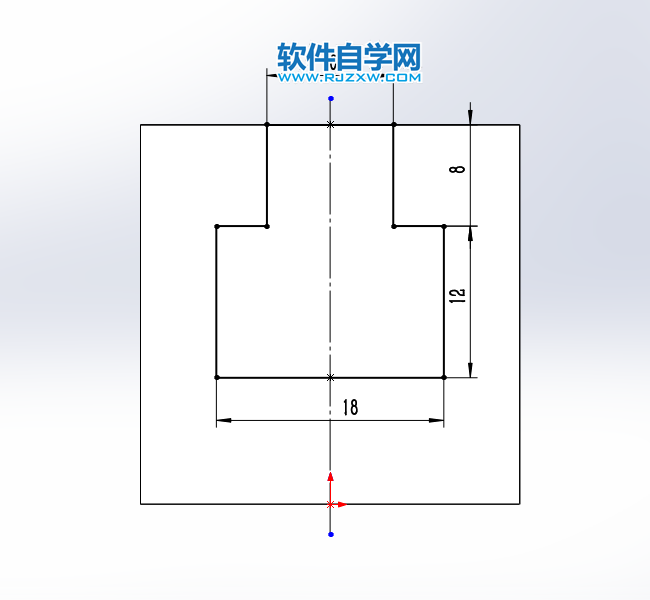

6、按ctrl+4进入右视基准面。绘制下面的草图出来，效果如下：

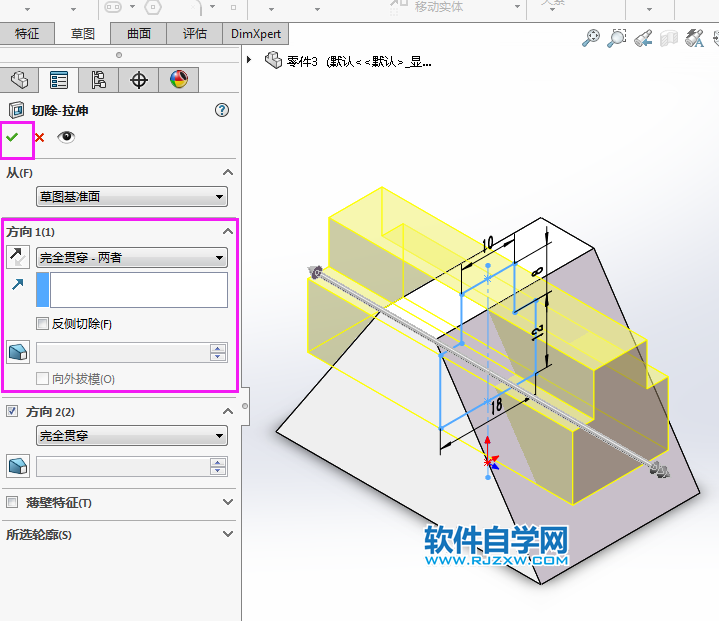

7、然后退出草图，转入切除--拉伸设置。方向设置，完全贯穿--两侧。效果如下：

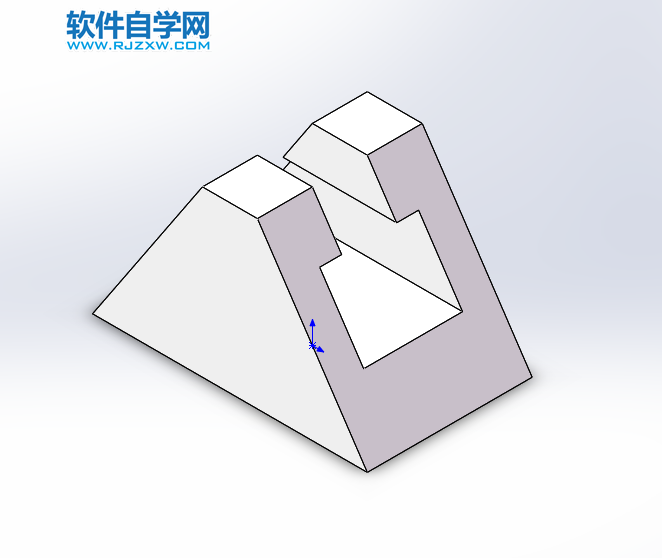

8、点击勾，就完成下面实例的建模。

以上就是solidwroks怎么给梯形挖空，希望大家喜欢，请继续关注好吧啦网。
