新手要学的solidworks常见的标注

【字号: 日期:2023-12-04 10:23:17浏览:52作者:猪猪
下面给大家介绍的是新手要学的solidworks常见的标注的方法与步骤,喜欢的朋友可以一起来关注好吧啦网学习更多solidworks教程。

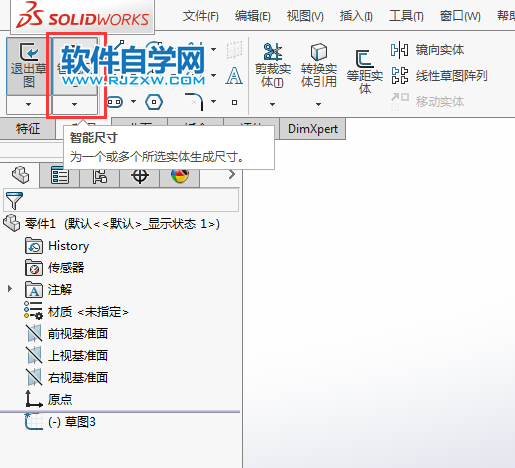

1、进入草图,绘制好的图形都要进行标注,还有位置也要进行标注,那都是用智能尺寸。

新手要学的solidworks常见的标注

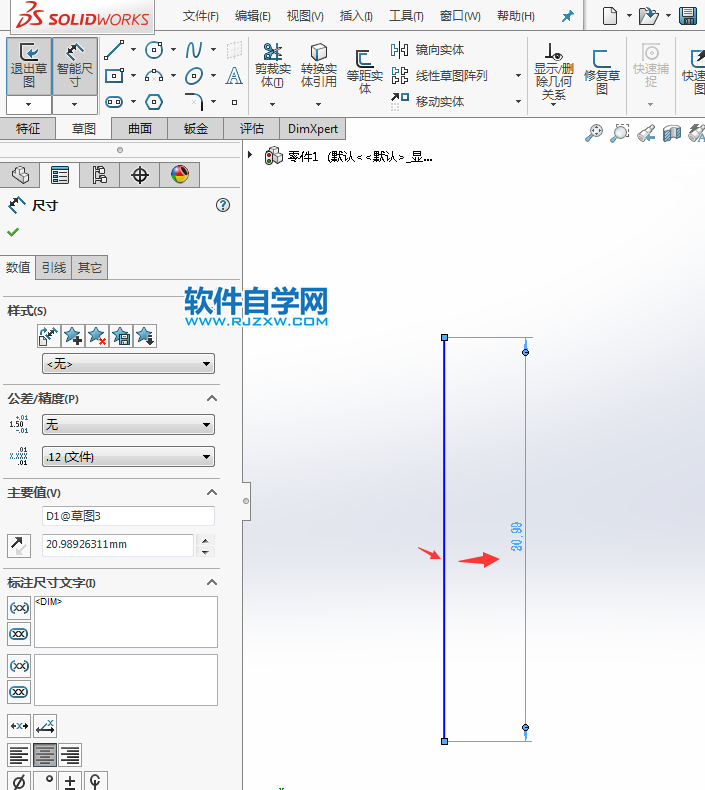

2、最简单的直线标注,点击智能尺寸,点击直线拖出尺寸就行。

新手要学的solidworks常见的标注

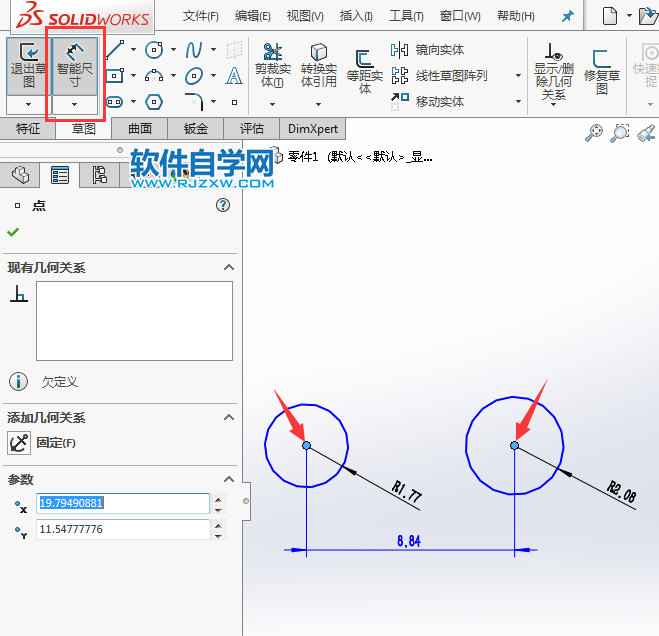

3、二个圆之前怎么标距离,点击智能尺寸,再点二个圆的圆心后拖动出来就行了,效果如下:

新手要学的solidworks常见的标注

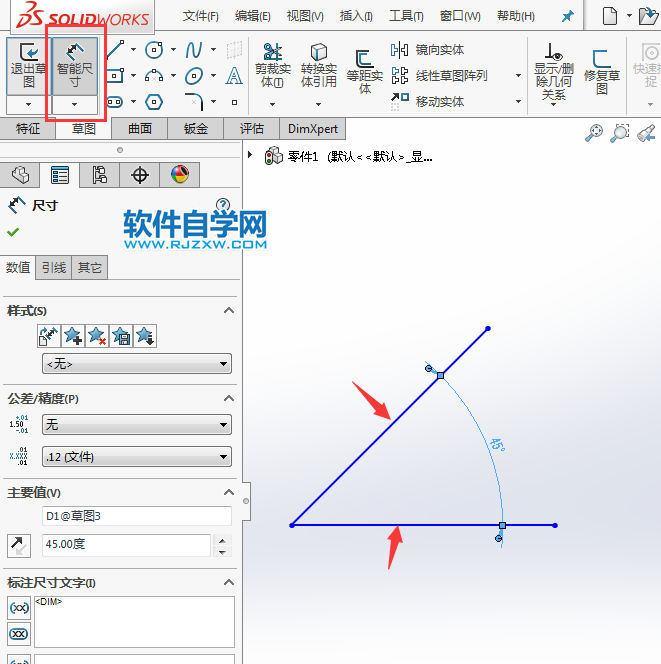

4、怎么标角度,点击智能尺寸,点击二条直线,拖动就能生成角度标注。

新手要学的solidworks常见的标注

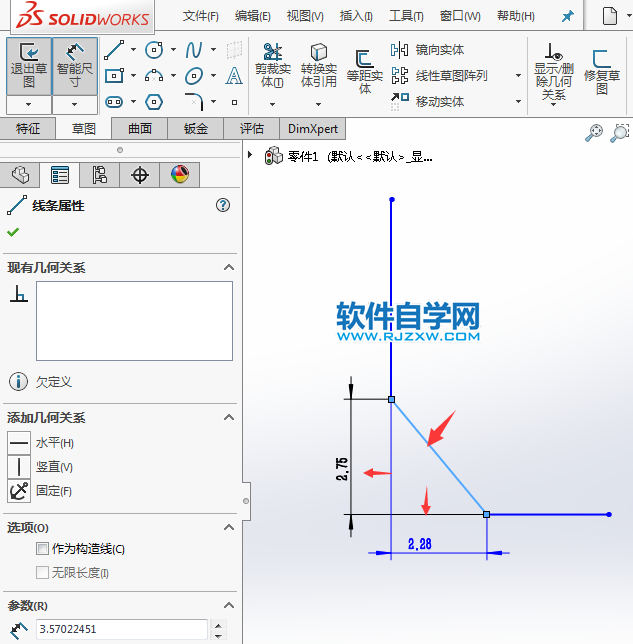

5、点击智能尺寸,选择斜线,拖向水平或是垂直方向,效果就出来了。

新手要学的solidworks常见的标注

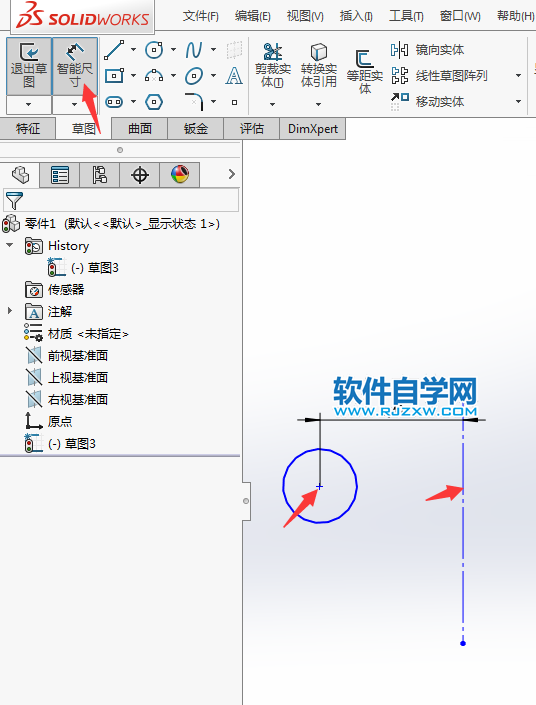

6、怎么标中心线与圆形的距离,也是一样点击圆心与中心线,这样也出来了。

新手要学的solidworks常见的标注以上就是新手要学的solidworks常见的标注,希望大家喜欢,请继续关注好吧啦网。
