解答粉丝怎么用solidworks轴承

下面给大家介绍的是解答粉丝怎么用solidworks轴承的方法与步骤，喜欢的朋友可以一起来关注好吧啦网学习更多的solidworks教程。

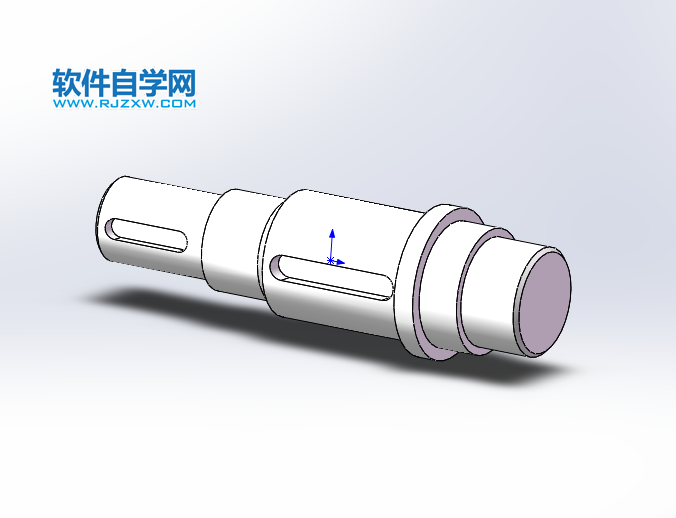

零件效果图：

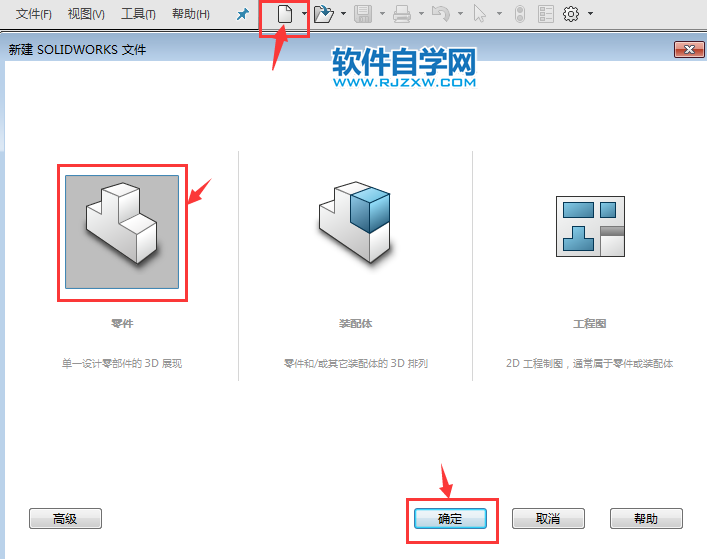

1、打开solidworks2016软件，点击新建图标，点击零件，点击确定。

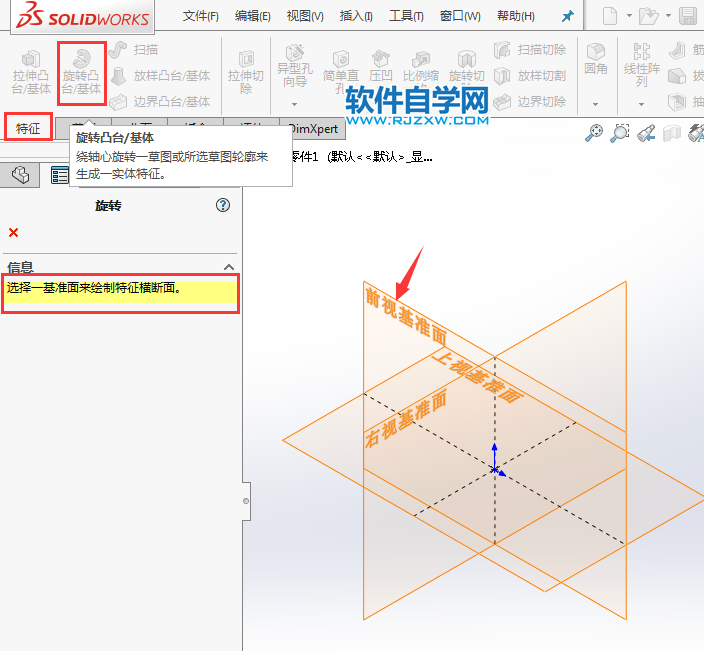

2、点击特征里面的旋转凸台/基体，选择前视基准面。效果如下：

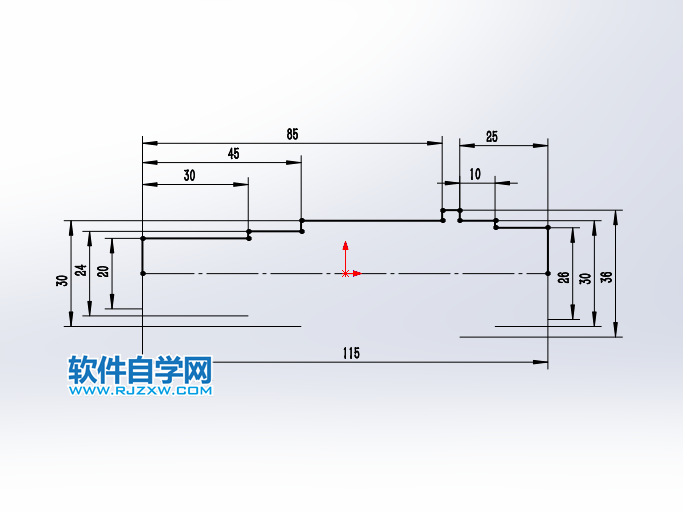

3、然后在视图基准面，绘制下面的草图出来，主要是用直线绘制，再进行智能尺寸标注。

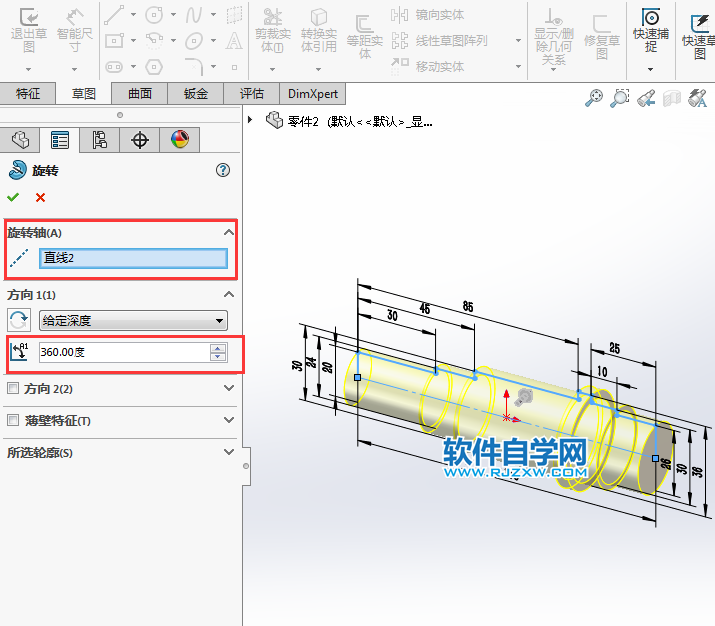

4、绘制好后，退出草图，设置旋转参数，效果如下：

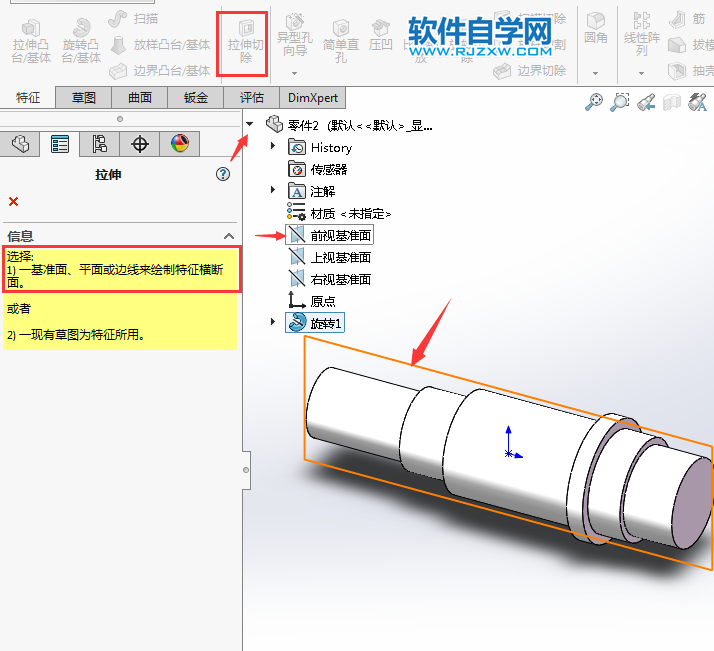

5、这样轴承就绘制好了，现在要做直糟。点击特征里面的拉伸切除。选中前视基准面。

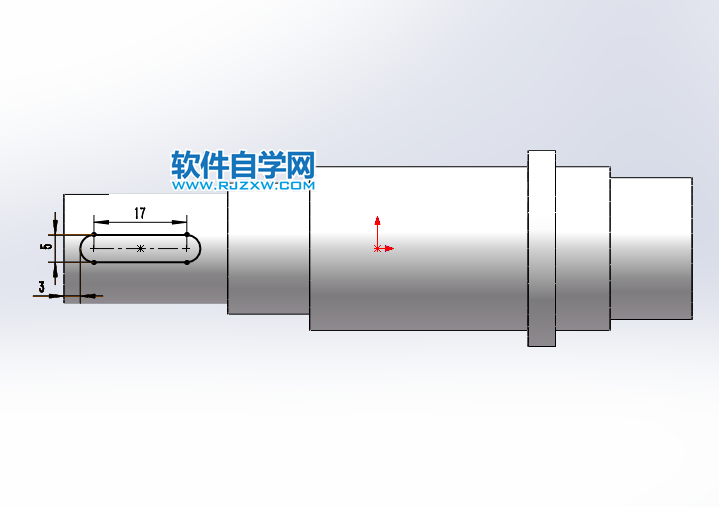

6、按ctrl+1进入前视基准的正视于。使用直糟口，绘制下面的糟口。尺寸如下：

以上就是解答粉丝怎么用solidworks轴承，希望大家喜欢，请继续关注好吧啦网。
