solidworks的两侧对称绘图技巧新手必学

下面给大家介绍的是solidworks的两侧对称绘图技巧新手必学的方法与步骤，喜欢的朋友可以一起来关注好吧啦网学习更多的solidworks教程。

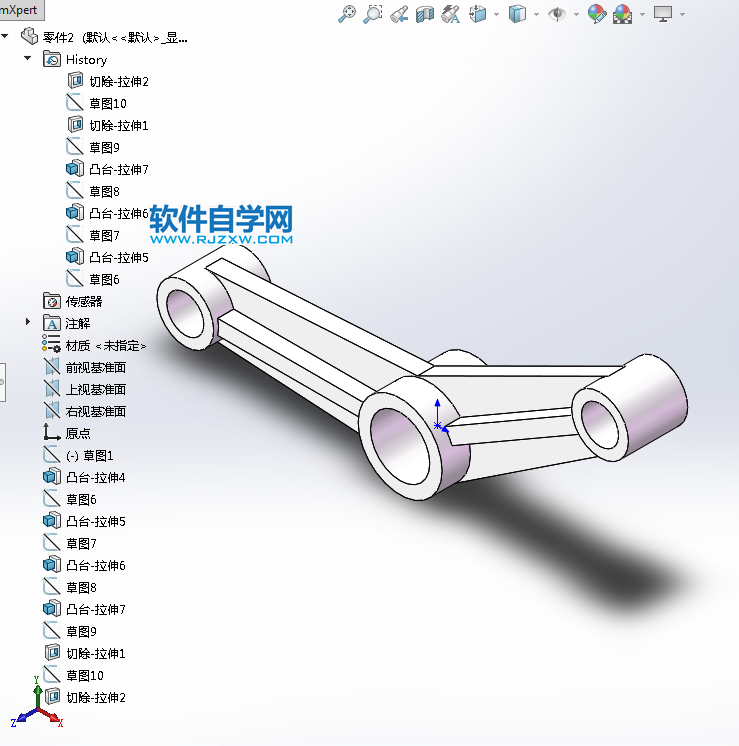

看看两侧对称拉伸的零件图。

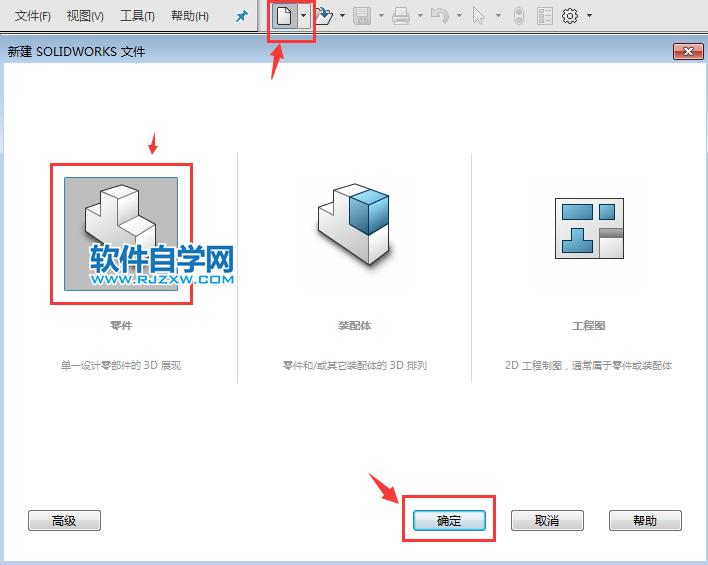

1、打开Solidworks软件，点击新建零件，过程如下：

2、点击特征，点击凸台拉伸功能，选择前视基准面。效果如下：

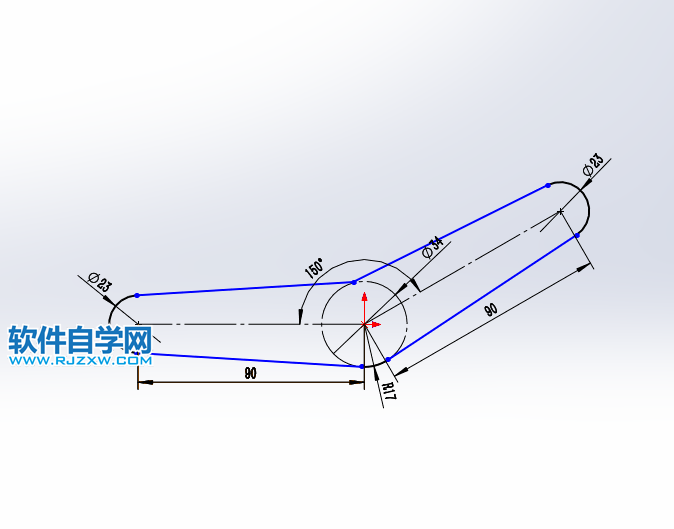

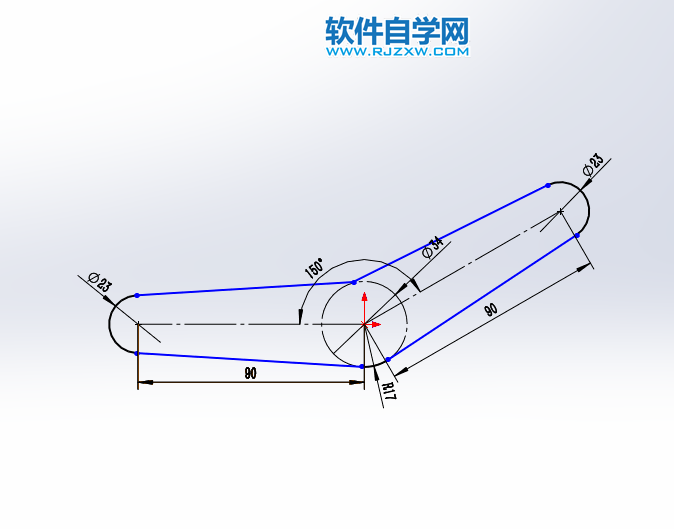

3、在前视基准面里，绘制下面的草图出来，先绘制二条构造线，再绘制三个圆出来，再绘制相切线，再进行剪裁出来。效果如下：

4、绘制好后，退出草图，进入凸台拉伸，设置方向为两侧对称，距离设置为7mm

以上就是solidworks的两侧对称绘图技巧新手必学，希望大家喜欢，请继续关注好吧啦网。
