solidworks新手抓住关建点线就能轻松绘草图

下面给大家介绍的是solidworks新手抓住关建点线就能轻松绘草图的方法与步骤，喜欢的朋友可以一起来关注好吧啦网学习更多的solidworks教程。

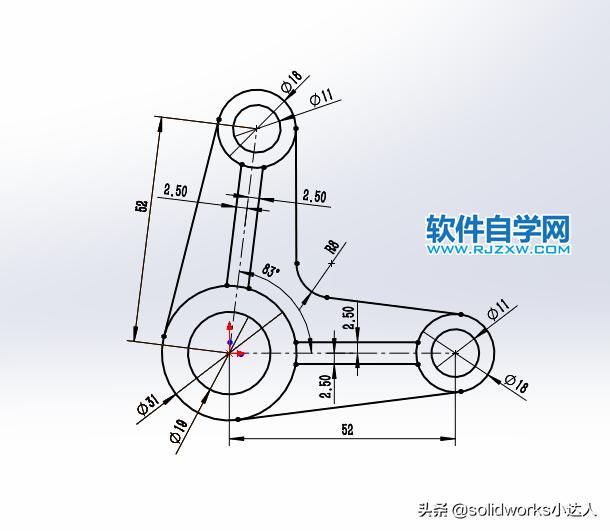

新手练习草图。

1、打开solidworks软件，点击新建图标，弹出新建面板，然后点击零件，再点击确定进入。

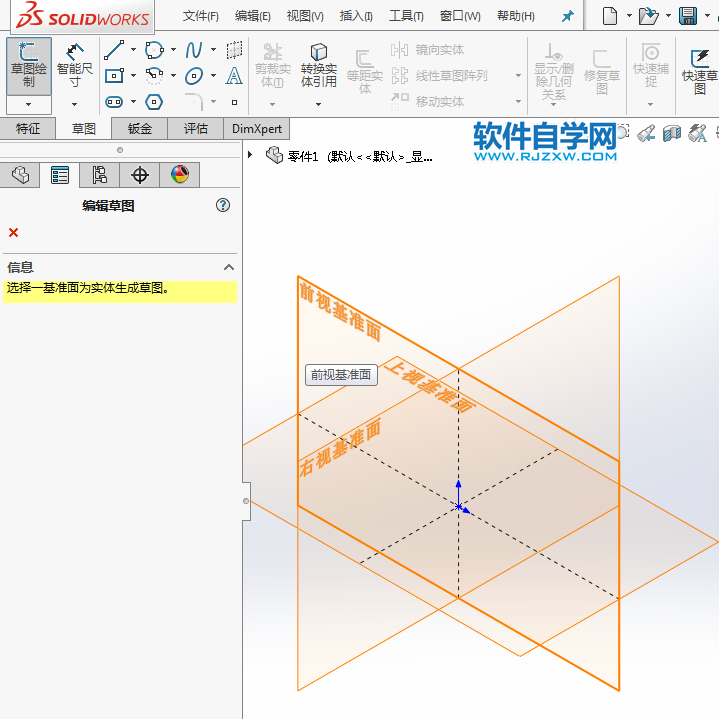

2、进入后，点击草图--点击草图绘制。选择前视基准面，效果如下：

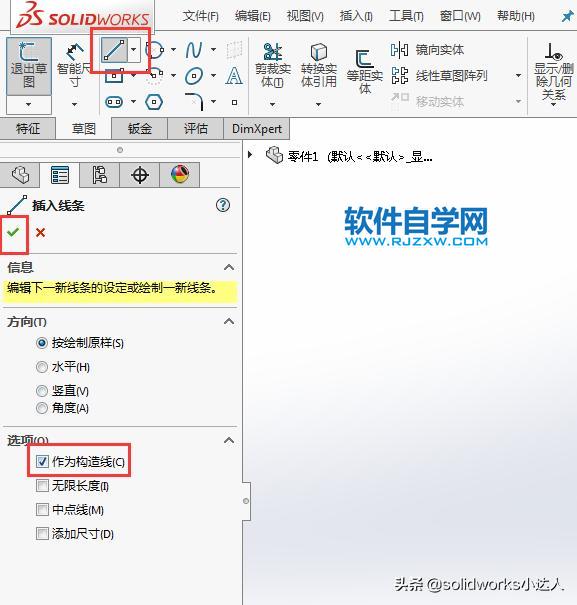

3、点击直线工具，勾选作为构造线。

4、绘制二个直线作为构造线出来，再用智能尺寸进行标注一下。效果如下：

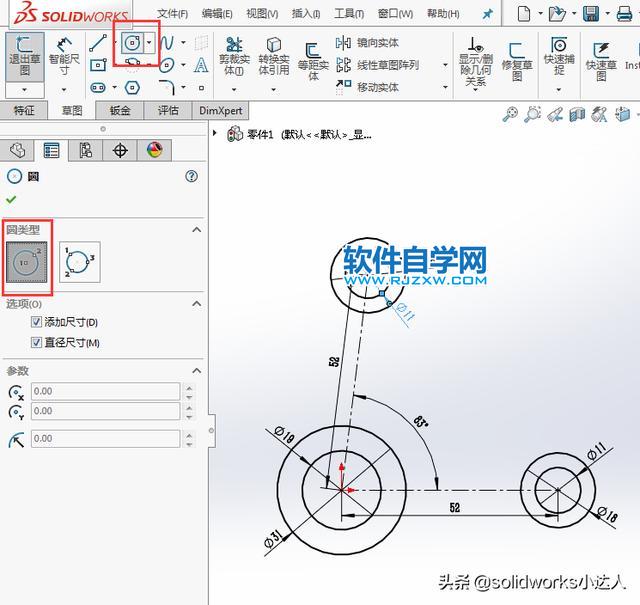

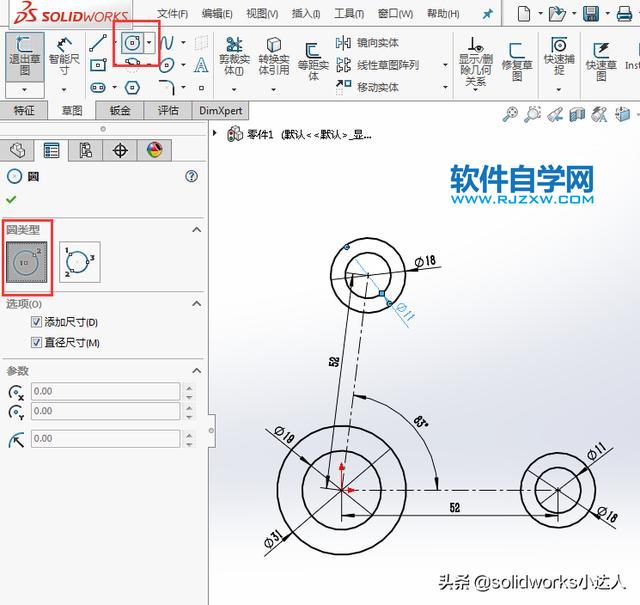

5、然后再使用圆形工具，在构造线的端点上，绘制分别为11、18、31、19的直径圆出来，效果如下：

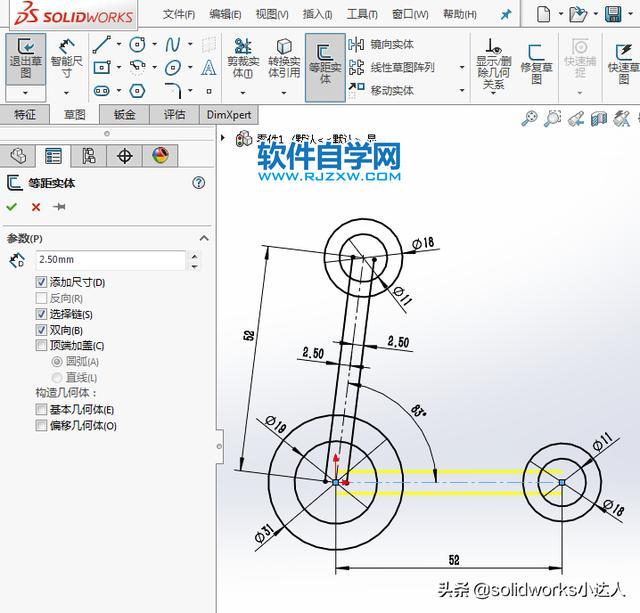

6、绘制好后，使用等距实体工具，把构造线进行双向偏移，距离为2.5mm，效果如下：

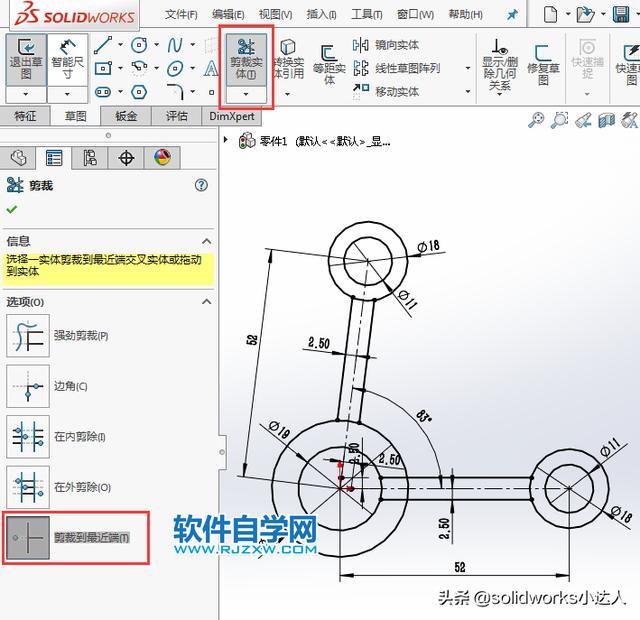

7、然后再使用剪裁实体工具，把圆里面的直线给剪切掉，效果如下：

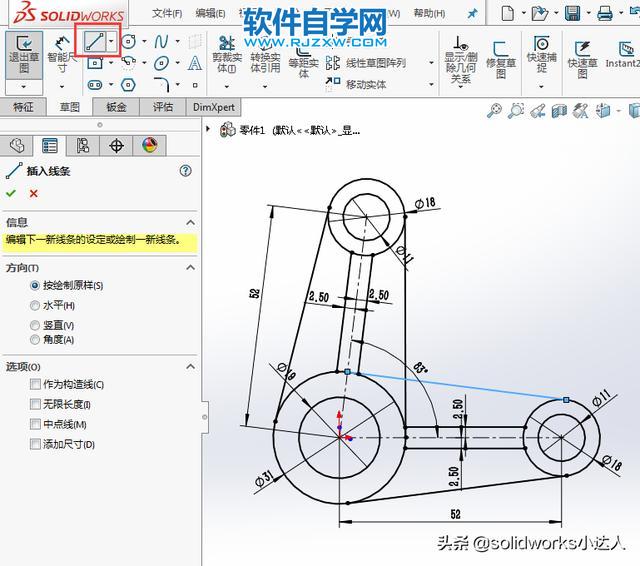

9、然后再使用直线工具，绘制相切直线出来，效果如下：

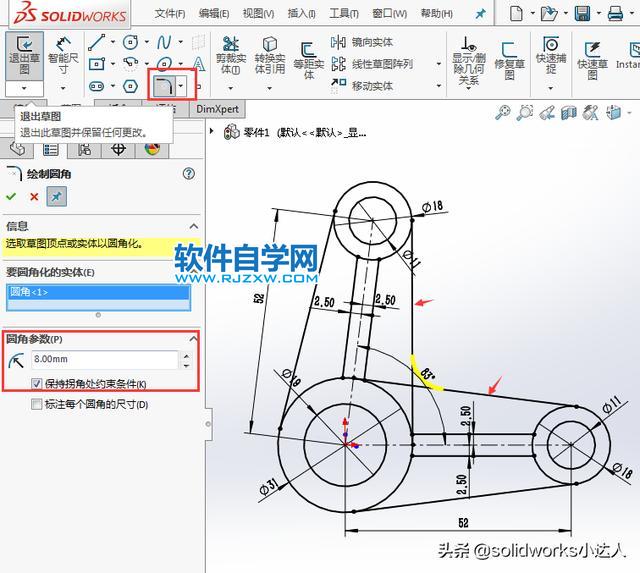

10、最后一步，使用草图圆角工具，设置R8的圆角，选择要倒圆角的边。效果如下：

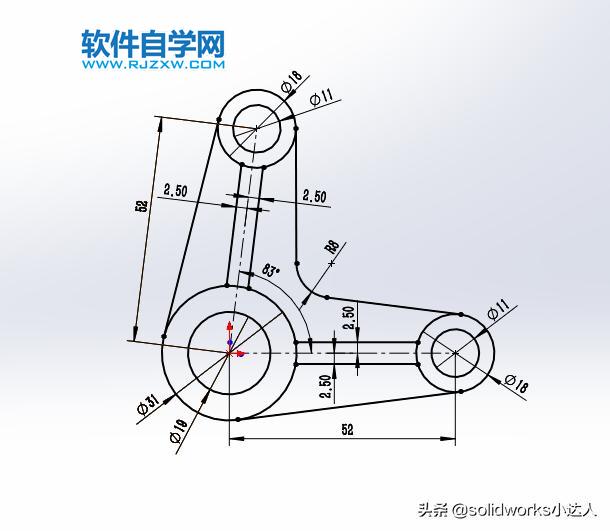

11、这样草图就绘制出来了。
