solidworks绘制草图绘制对称图

下面给大家介绍的是solidworks绘制草图绘制对称图的方法与步骤，喜欢的朋友可以一起来关注好吧啦网学习更多的solidworks教程。

草图练习题：

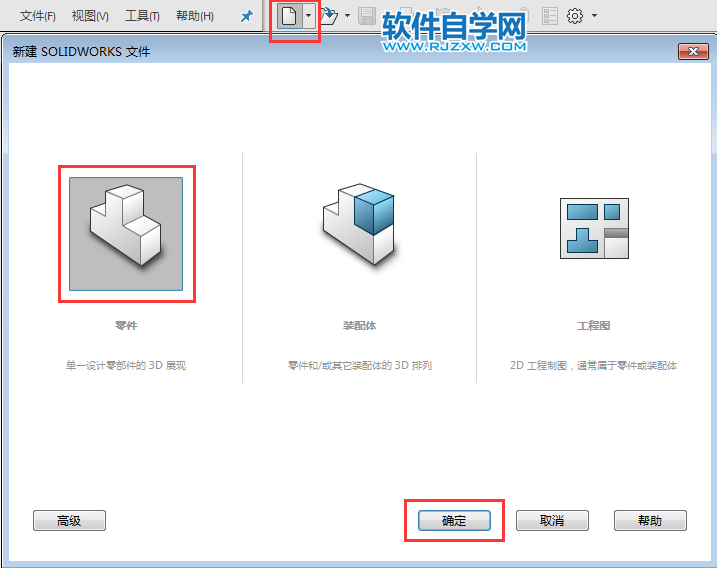

1、打开solidworks软件，点击新建图标，在新建面板，点击零件，点击确定。

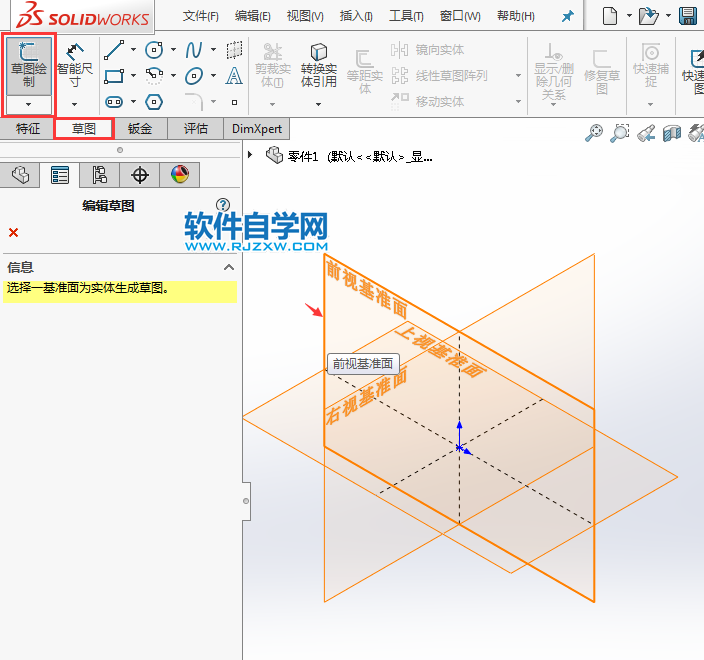

2、打开草图--绘制草图--点击前视基准面。效果如下：

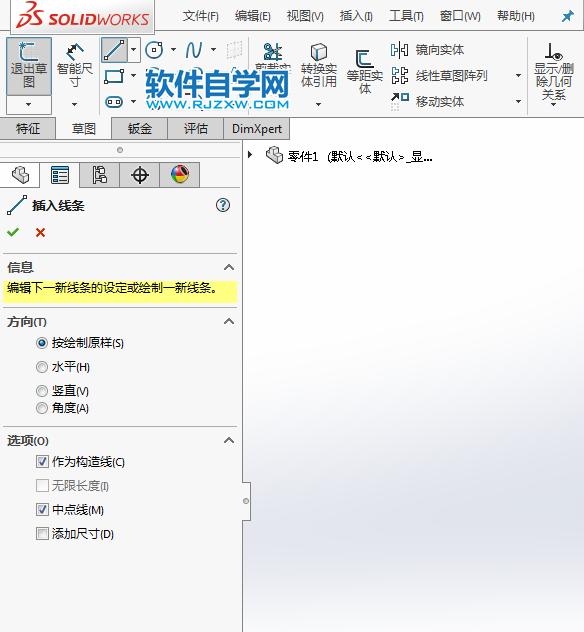

3、然后点击直径工具，设置作为构造线，点击中心线。

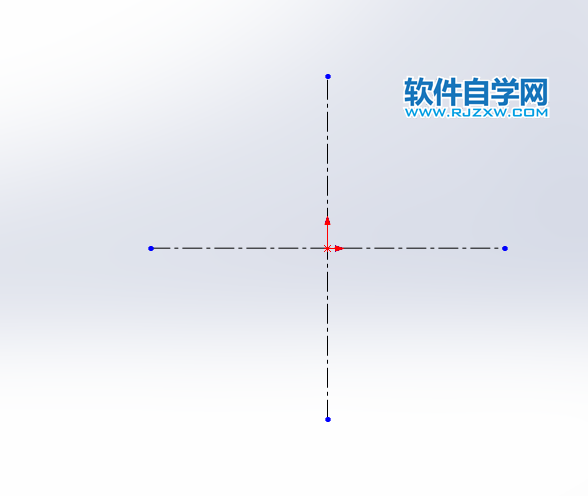

4、然后绘制二条中心线出来，效果如下：

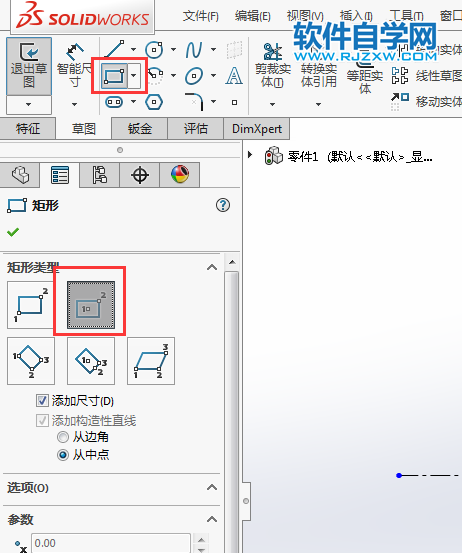

5、然后点击矩形工具，选择中心矩形模式，效果如下：

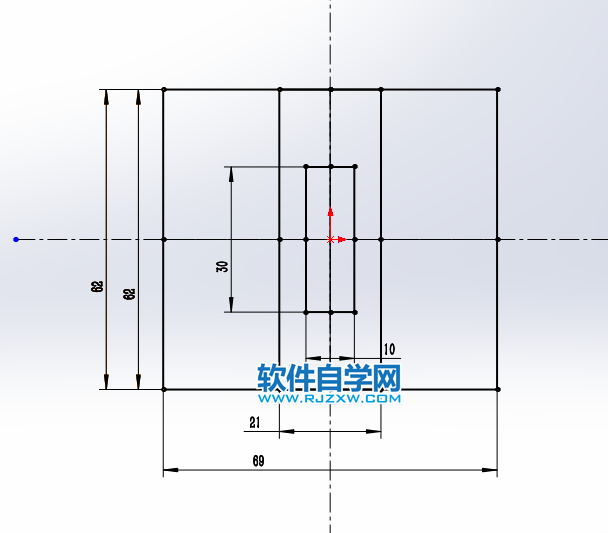

6、然后绘制三个矩形出来，并进行尺寸修改，效果如下：

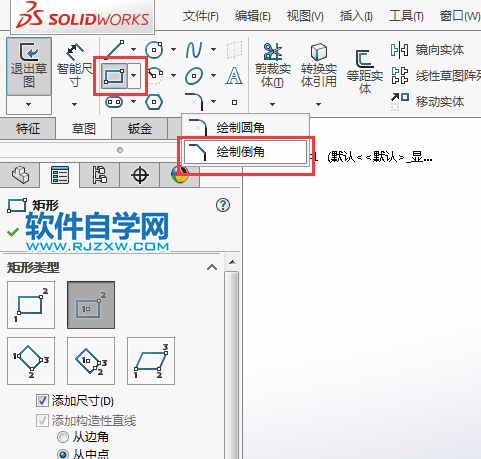

7、然后再使用绘制倒角处理，效果如下：

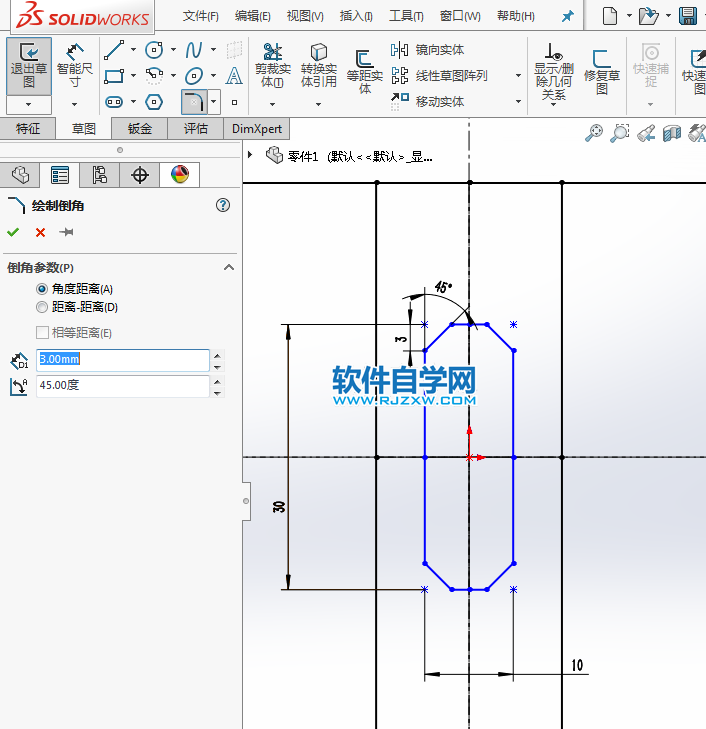

8、然后给里面的小矩形进行倒3x45度的效果出来。

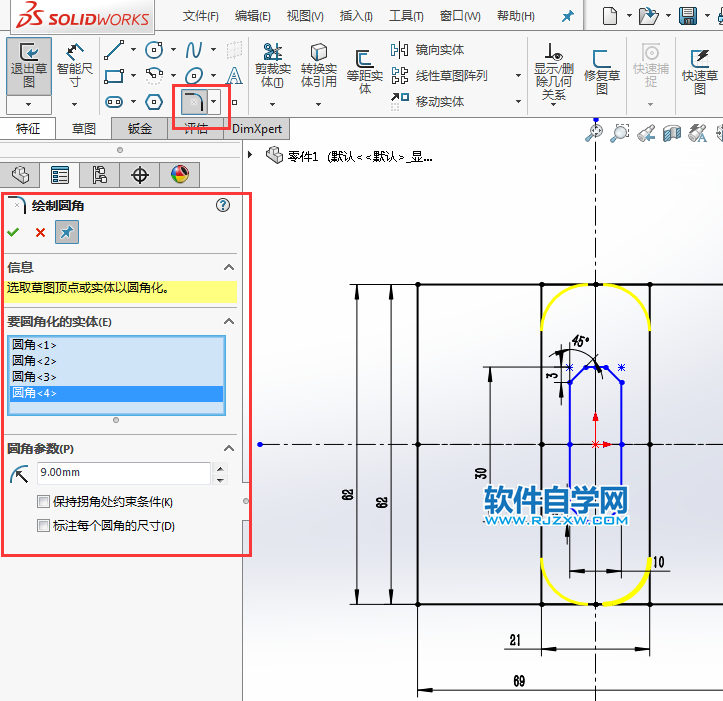

9、然后再使用倒圆角处理，选中要倒圆角的边出来，进行倒圆角处理。

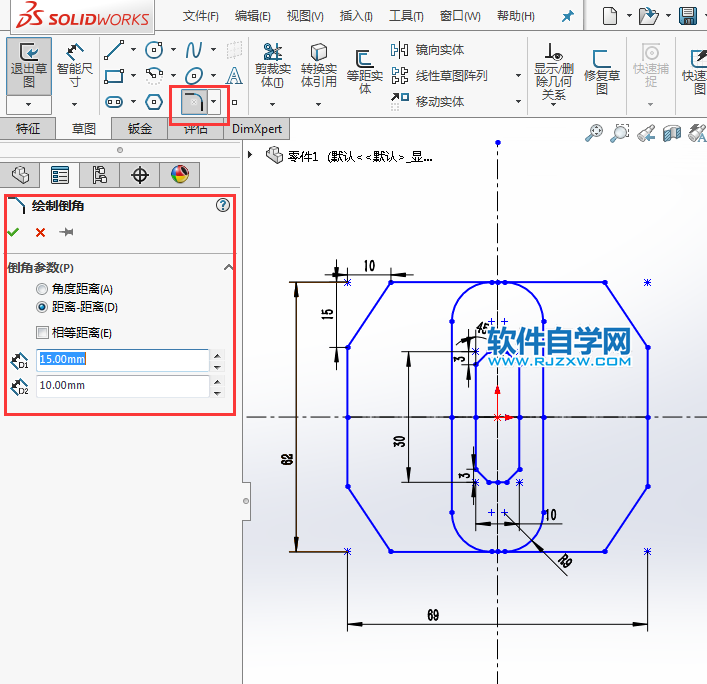

10、然后再进一步的倒矩形为15与10的厚度出来，效果如下：

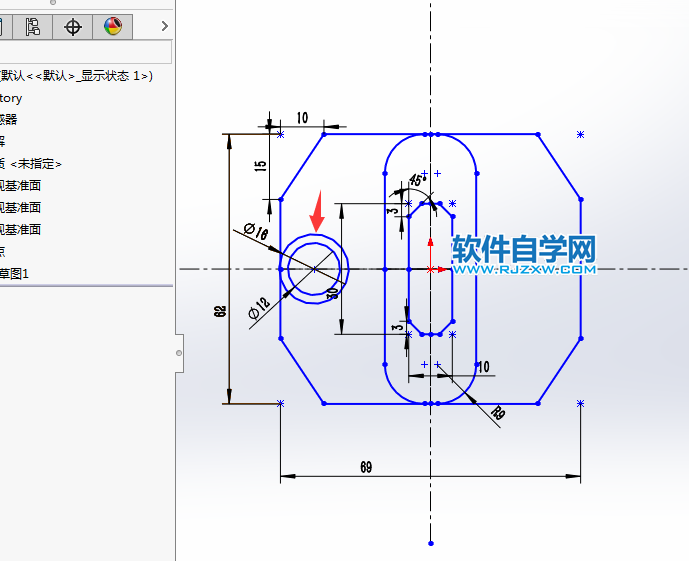

11、然后在中使用圆工具，绘制二个圆形出来，分别12、16的圆。

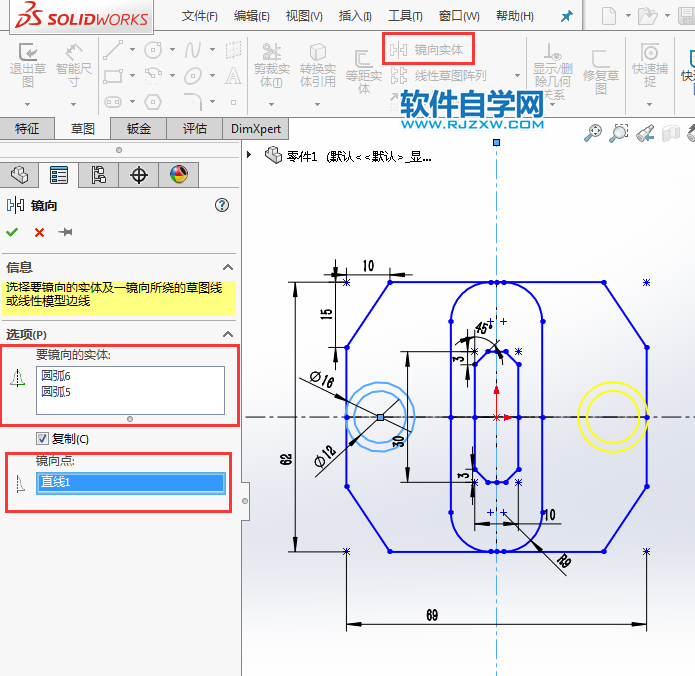

12、绘制好后，点击镜向对称，效果如下：

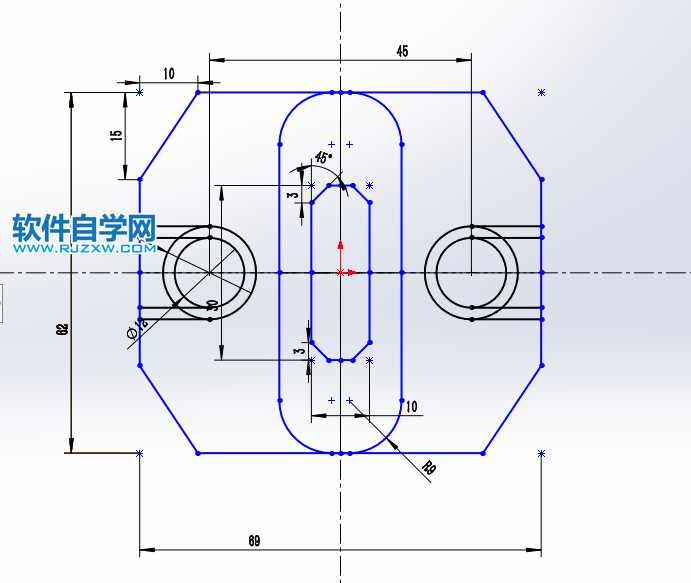

13、然后把二个圆进行标注一下，效果如下：

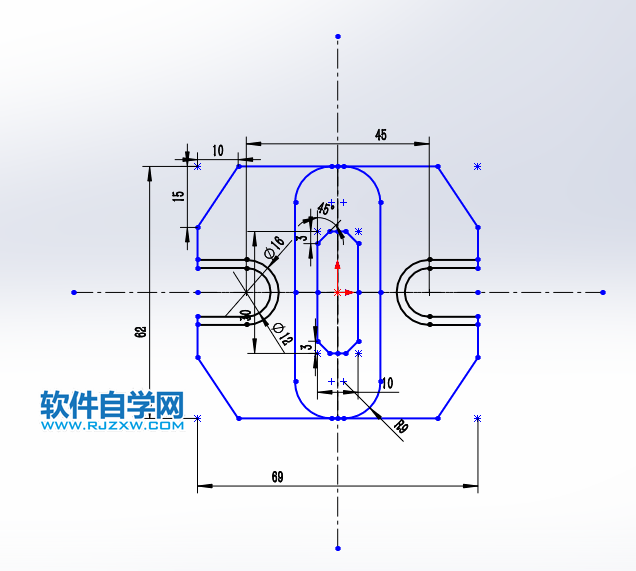

14、然后再绘制相切直线出来，效果如下：

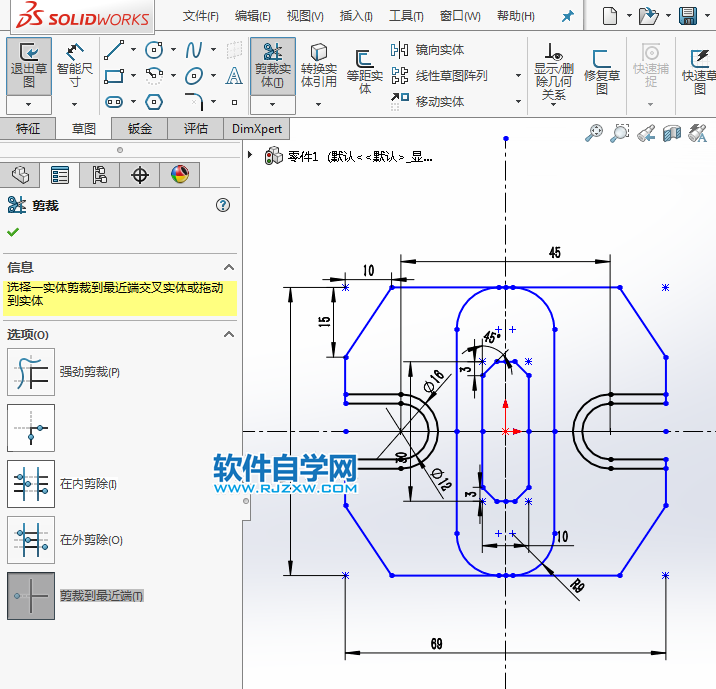

15、然后再使用剪裁工具，进行剪掉出来，效果如下：

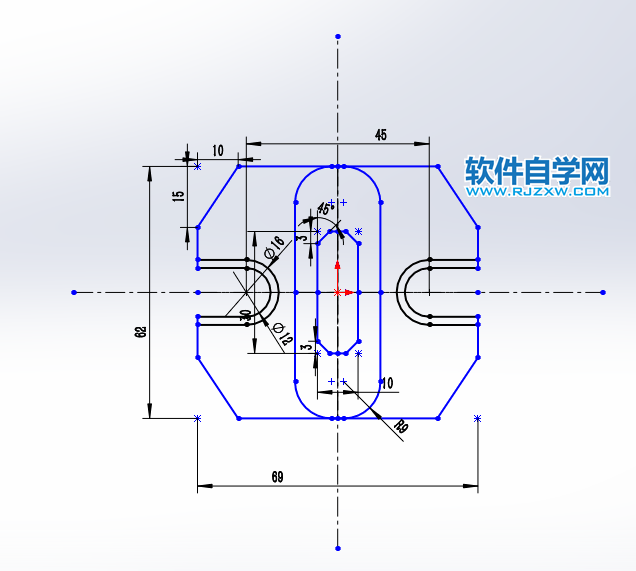

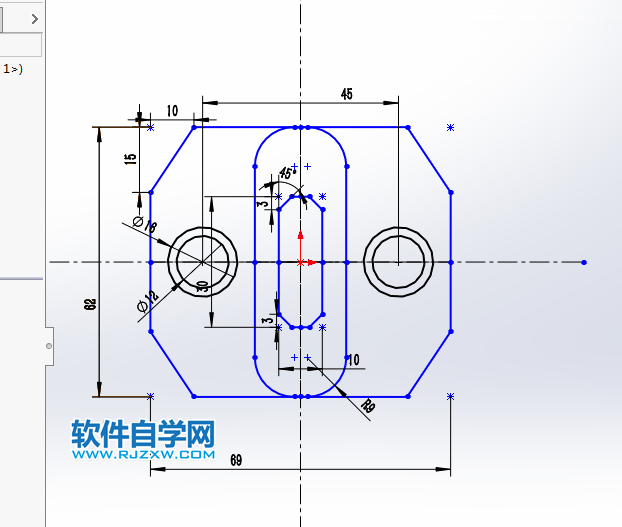

16、最后效果图就出来了。

以上就是solidworks绘制草图绘制对称图，希望大家喜欢，请继续关注好吧啦网。
