solidworks拉伸与抽壳怎么用

下面给大家介绍的是solidworks拉伸与抽壳怎么用的方法与步骤，喜欢的朋友可以一起来关注好吧啦网学习更多的solidworks教程。

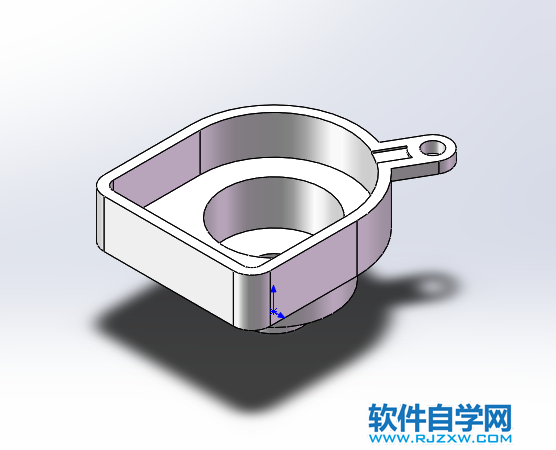

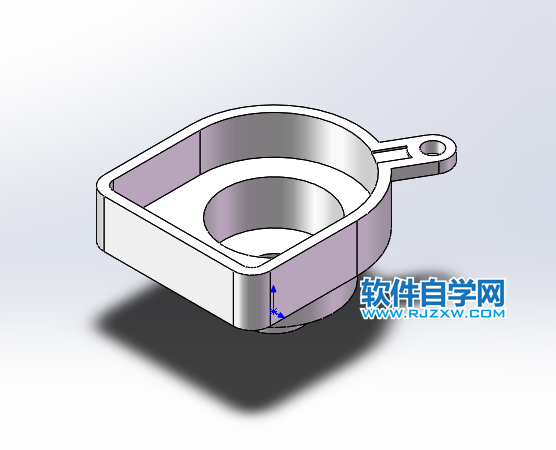

看看零件实体效果图：

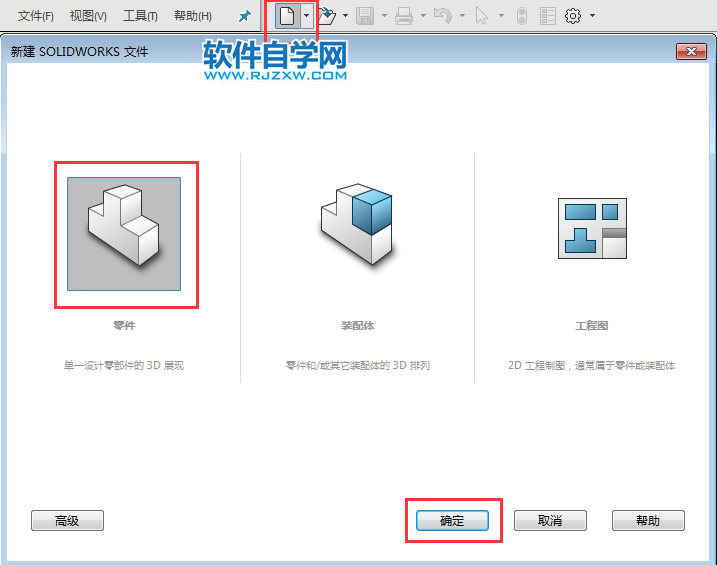

1、打开solidworks软件，新建零件，点击确定。

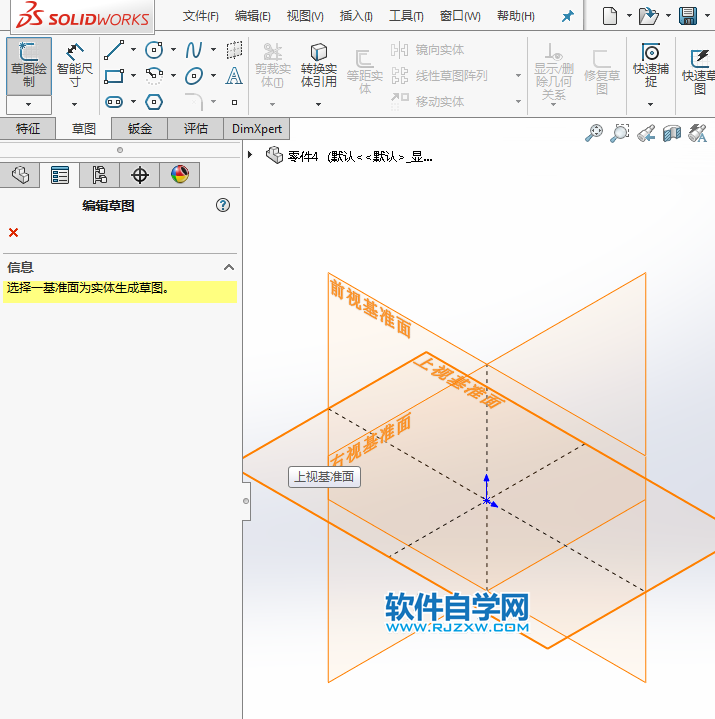

2、点击草图里面的草图绘制，选择上视基准面，效果如下：

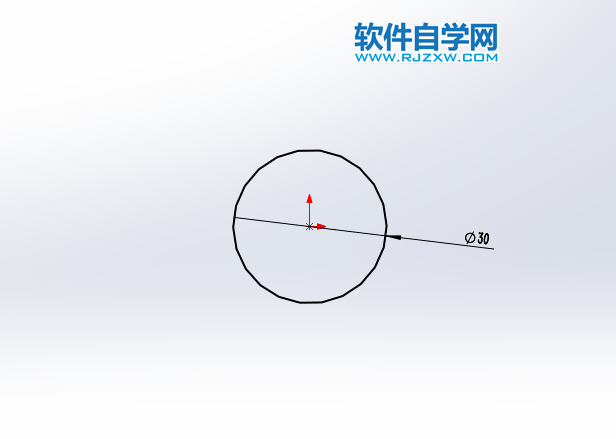

3、使用椭圆工具，绘制一个直径30mm的圆出来。

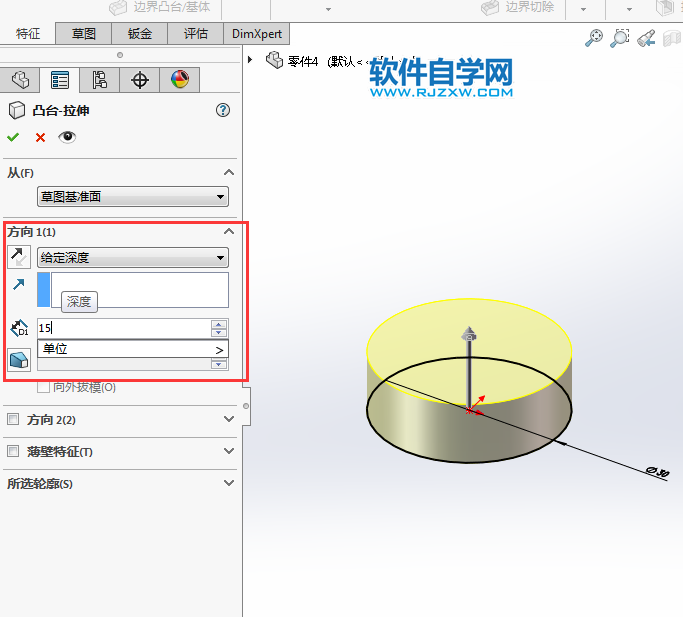

4、绘制好后，退出草图，设置拉伸的厚度，为15mm。点击绿勾确定。

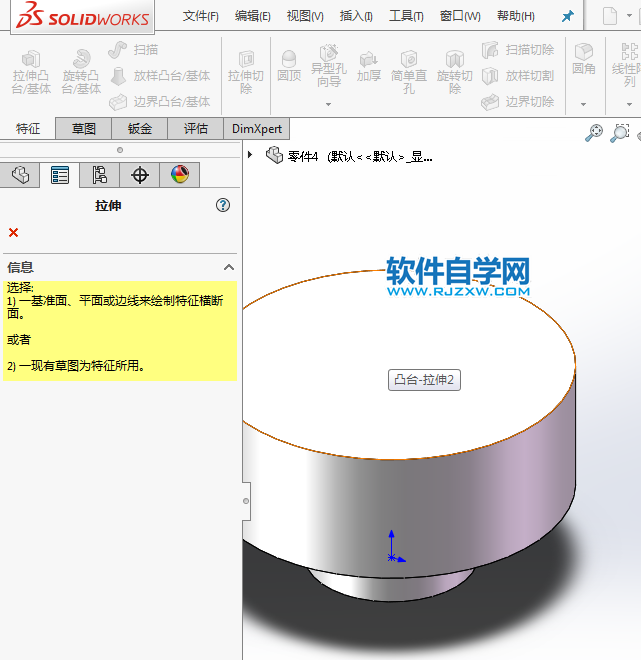

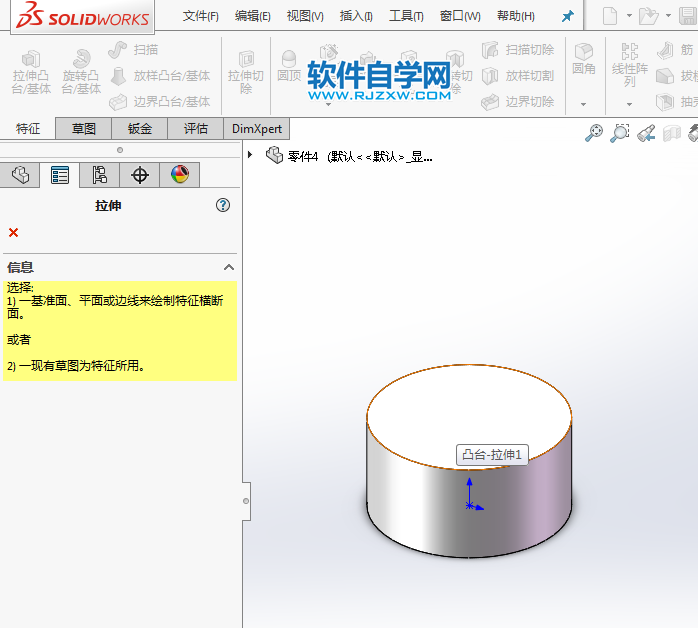

5、点击特征的凸台拉伸，选择实体面。

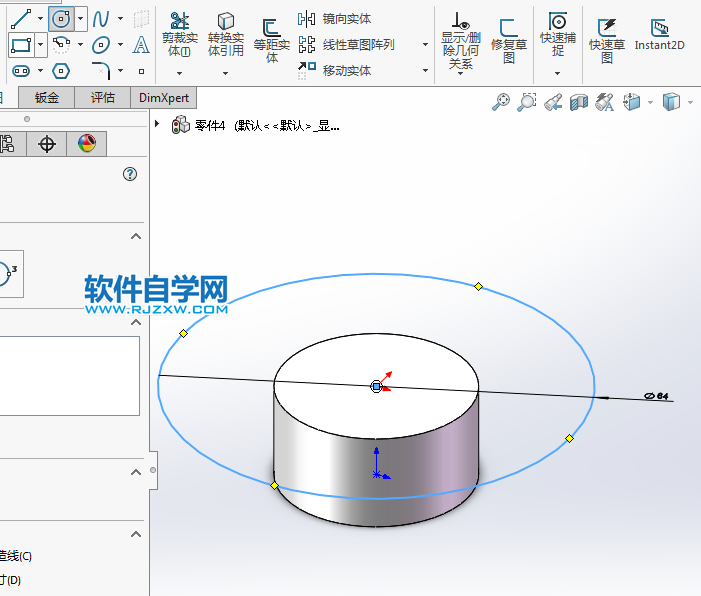

6、同样使用圆角工具，绘制一个直径64mm的圆出来，

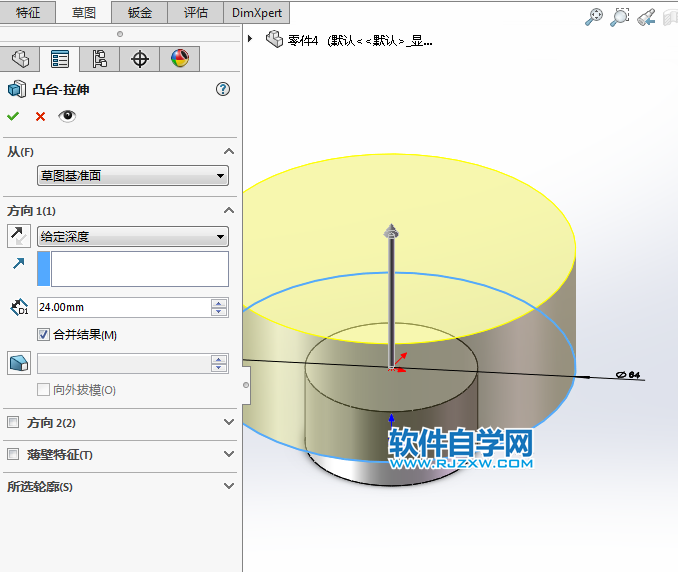

7、然后退出草图，设置凸台拉伸24mm。

8、同样的点击特征里面的凸台拉伸，选择实体的面。效果如下：

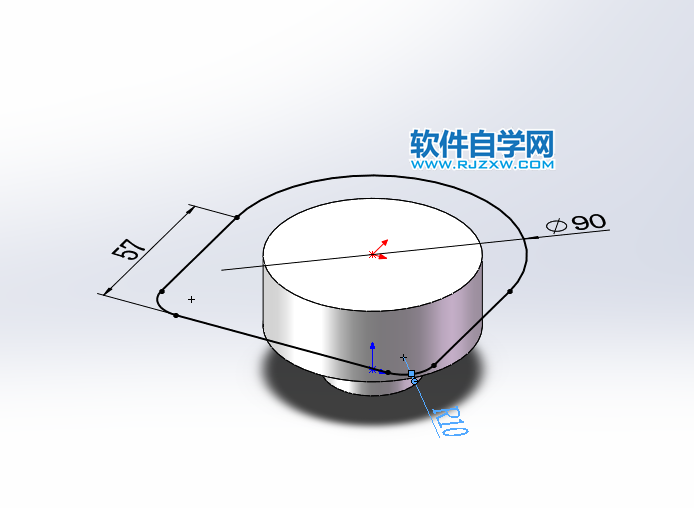

9、然后绘制下面的草图尺寸出来，效果如下：

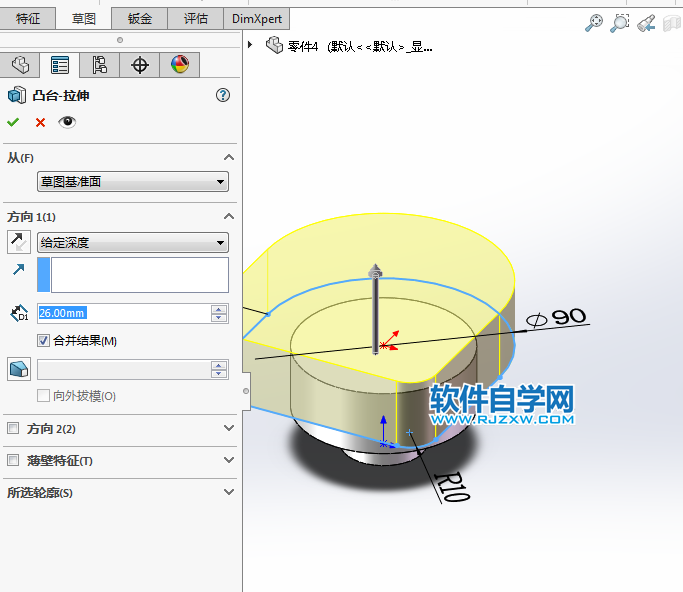

10、然后进行实体凸台拉伸，设置拉伸的厚度为26mm。

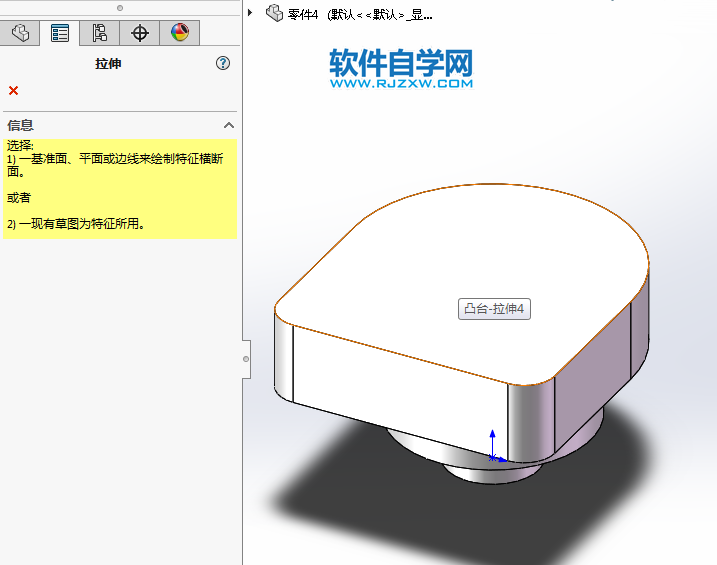

11、同样的方法，点击特征的凸台拉伸，选择实体的面。效果如下：

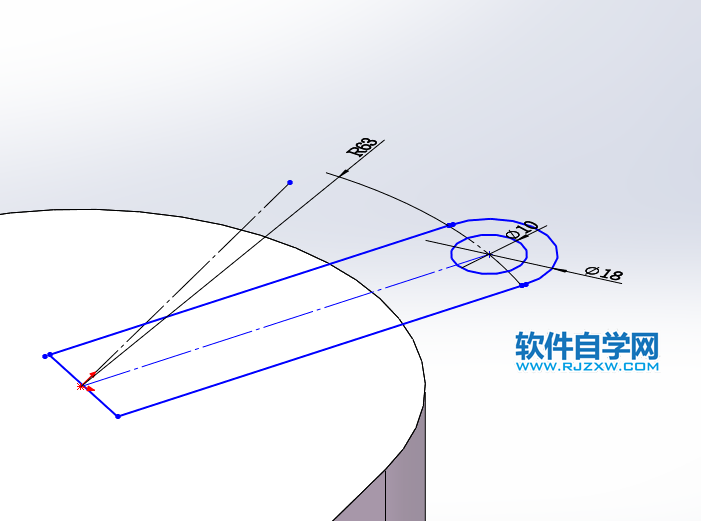

12、绘制下面的草图出来，效果如下：

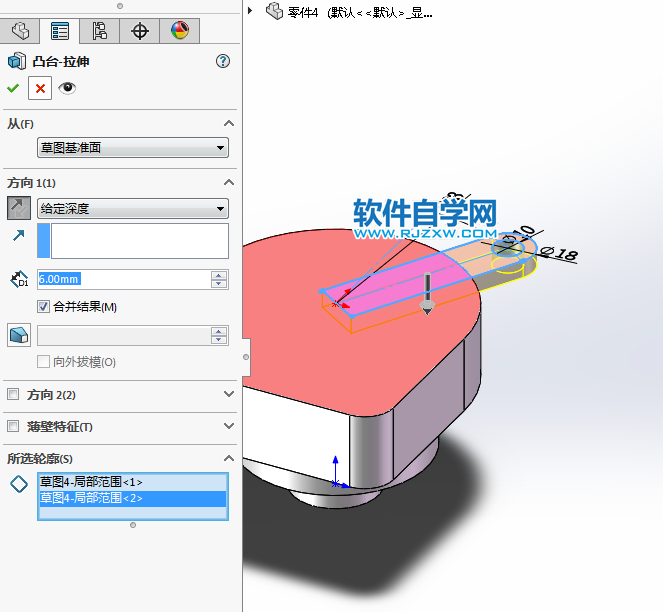

13、然后还是一样设置凸台拉伸，设置方向向下，厚度为6mm。

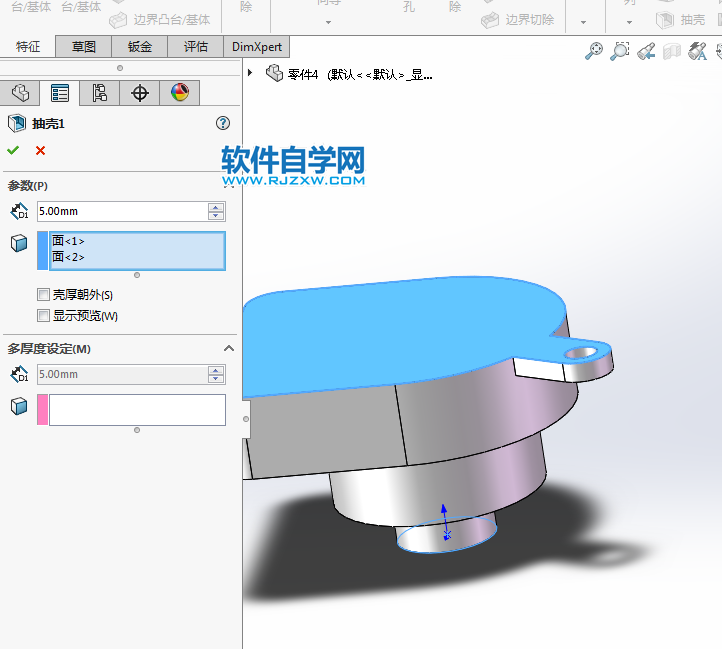

14、然后点击特征里面的抽壳。选择上面要删除的面。

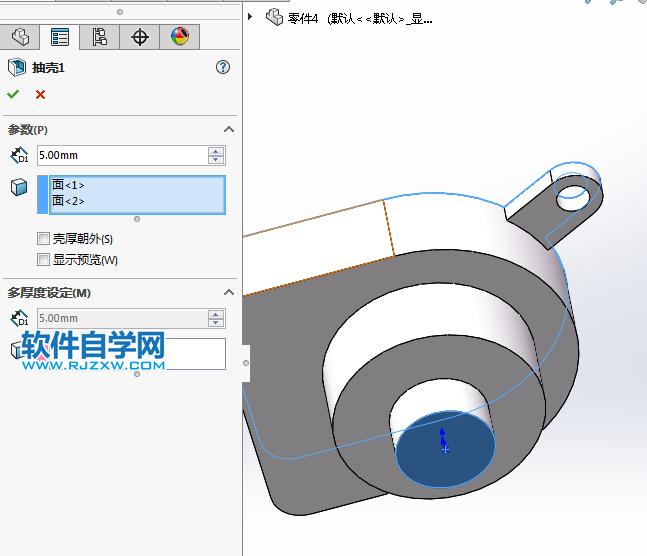

15、还有底部要删除的面。设置抽壳厚为5mm。

16、效果就完成了。
