solidworks绘制草图练习二

下面给大家介绍的是solidworks绘制草图练习二的方法与步骤，喜欢的朋友可以一起来关注好吧啦网学习更多的solidworks教程。

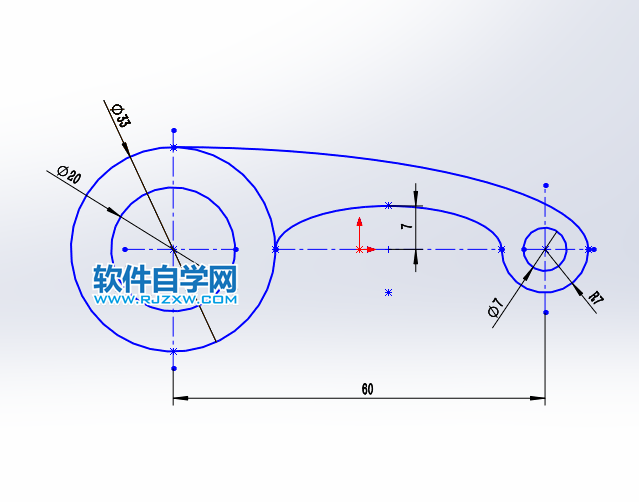

草图效果图：

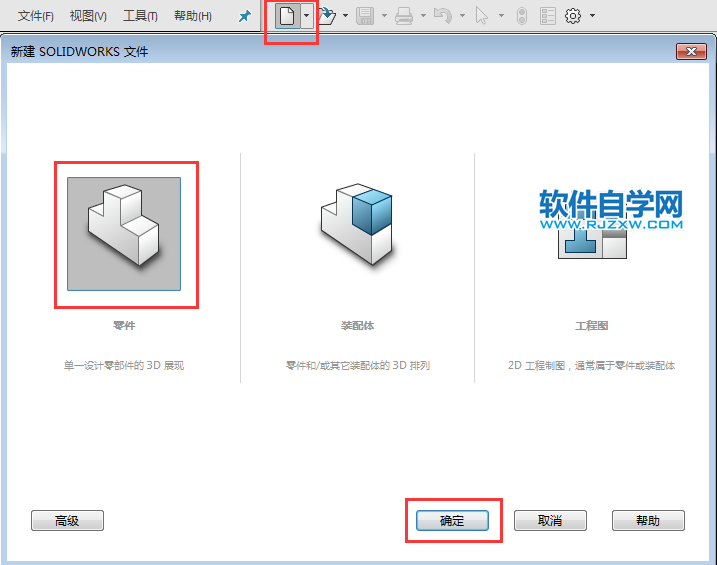

1、打开solidworks软件，新建，点击零件，点击确定。

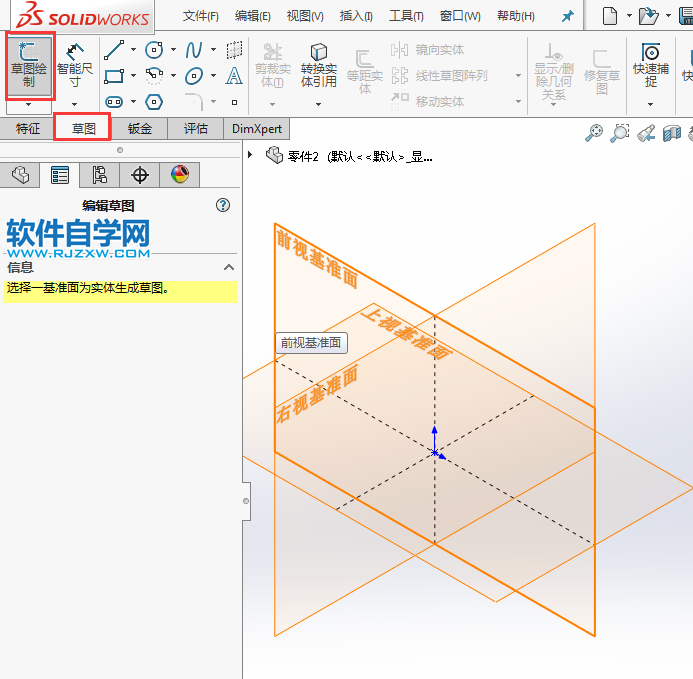

2、然后点击草图，草图绘制，选择前视基准面，效果如下：

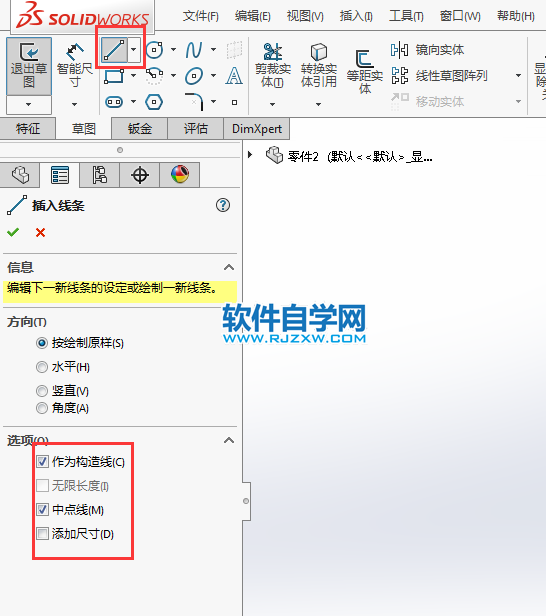

3、然后点击直线工具，作为构造线，还有中心线，效果如下：

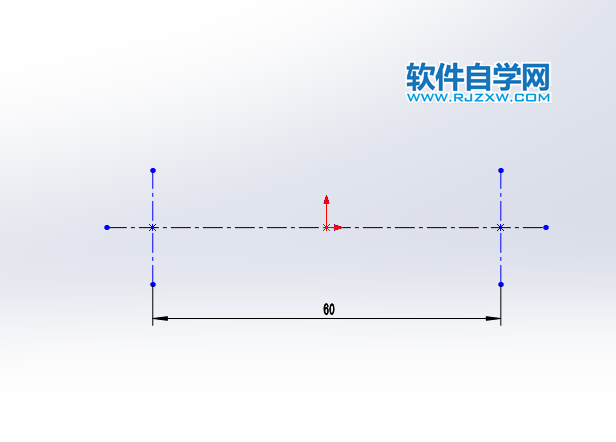

4、然后绘制下面的构造线出来，效果如下：

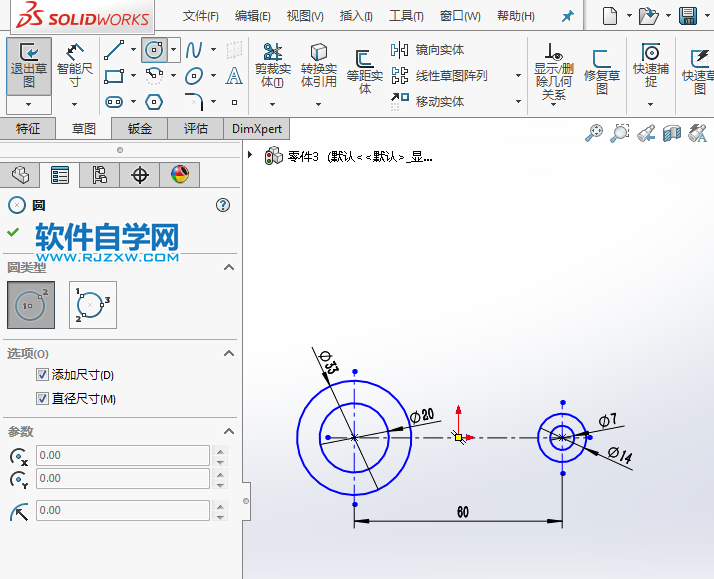

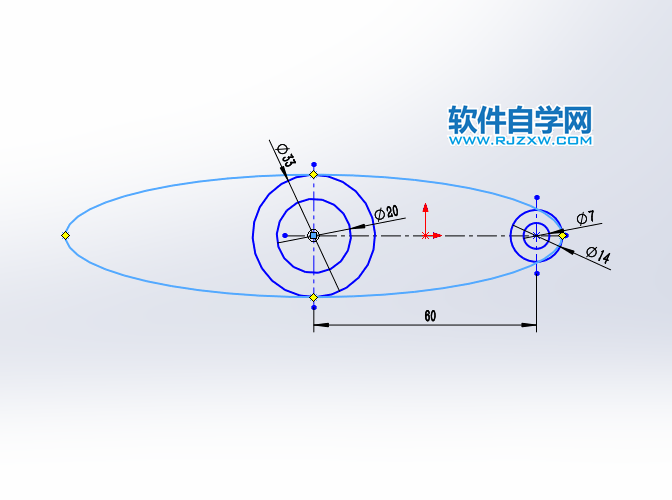

5、然后再使用圆形，绘制下面四个圆形出不，分别为20、33、7、14直径的圆出来。

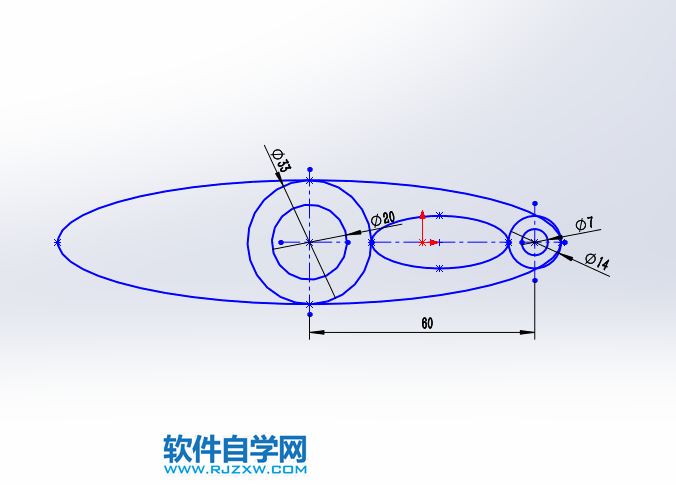

6、然后使用椭圆出来，效果如下：

7、同样的方法，也进行绘制椭圆出来，效果如下：

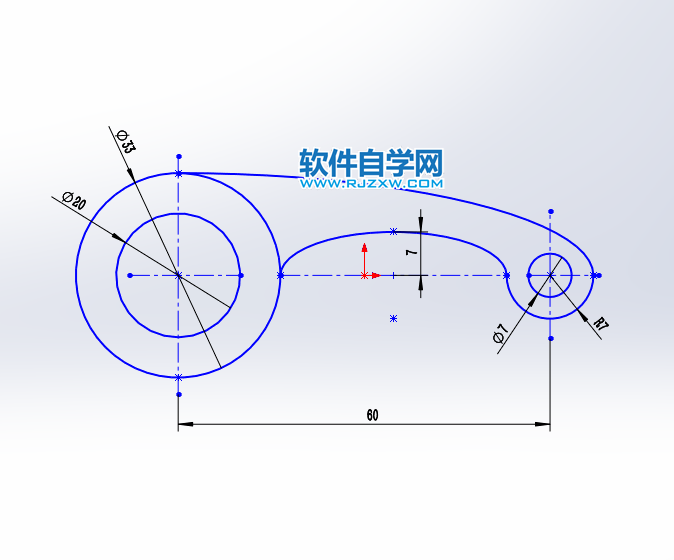

8、然后进行剪裁实体，进行草图修切。

以上就是solidworks绘制草图练习二，希望大家喜欢，请继续关注好吧啦网。
