solidworks绘制草图练习一

下面给大家介绍的是solidworks绘制草图练习一的方法与步骤，喜欢的朋友可以一起来关注好吧啦网学习更多的solidworks教程。

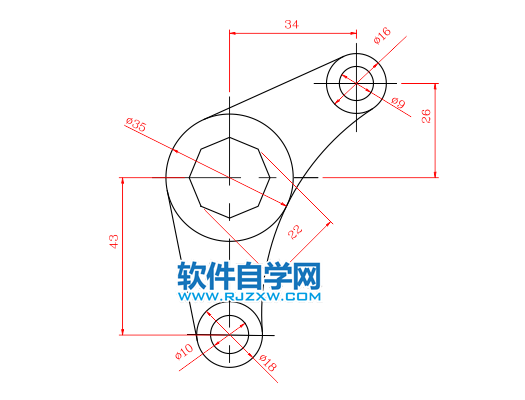

先看看草图效果，

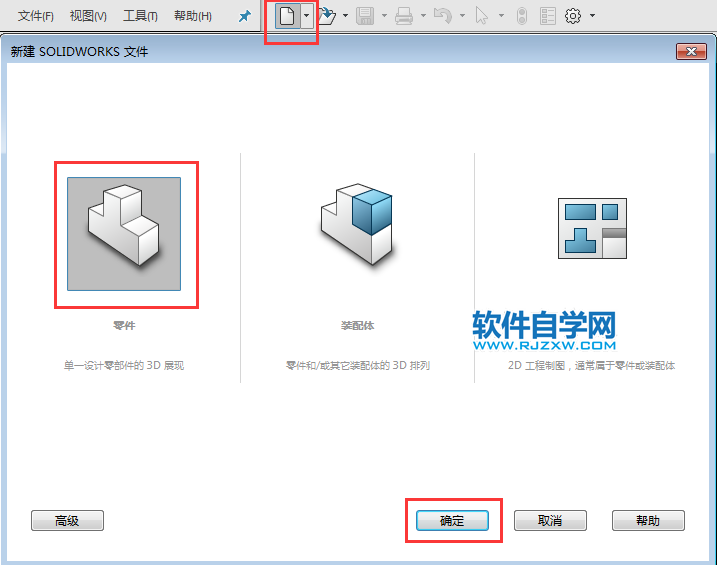

1、打开Solidworks软件，点击新建，点击零件，点击确定。

2、点击草图里面的草图绘制，选择前视基准面，效果如下：

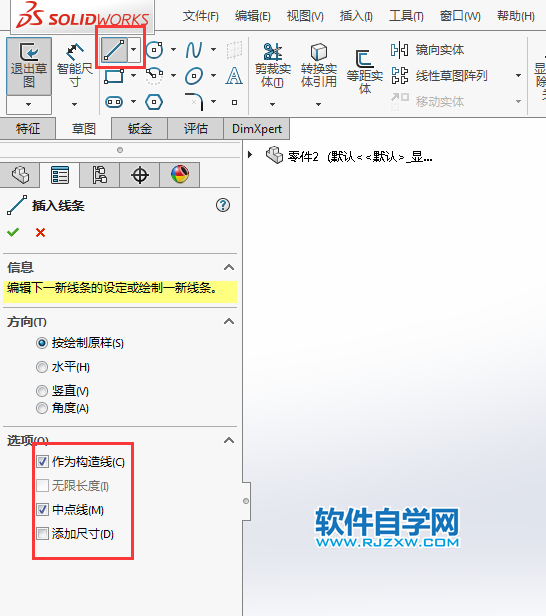

3、点击直线工具，设置作为构造线与中心线。效果如下：

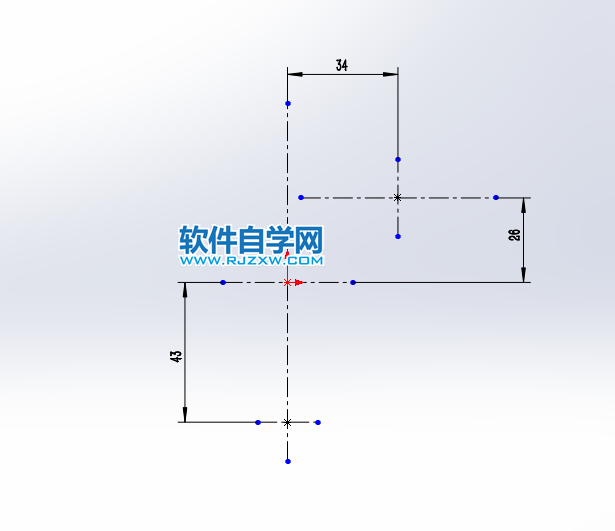

4、然后绘制下面的构造线出来，并标好尺寸，效果如下：

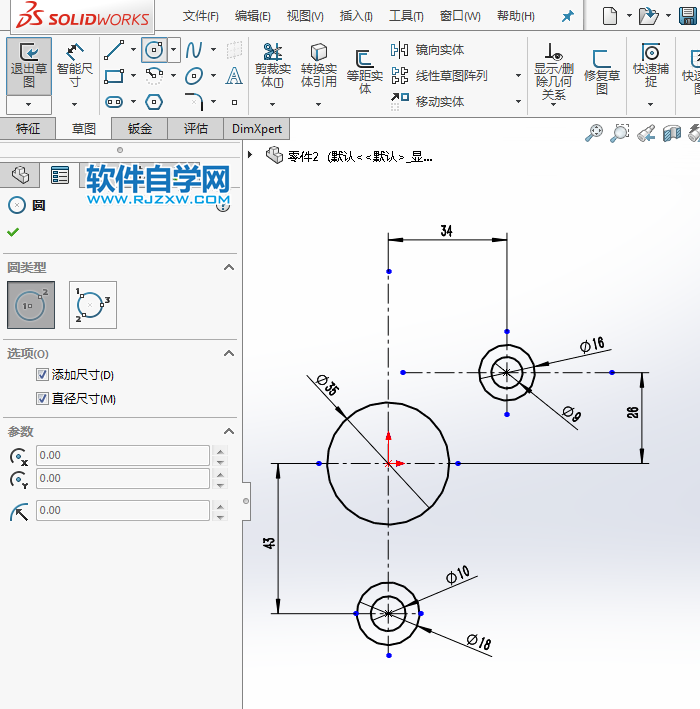

5、然后使用圆形工具，绘制下面，10、18、9、16、35的直径圆出来，效果如下：

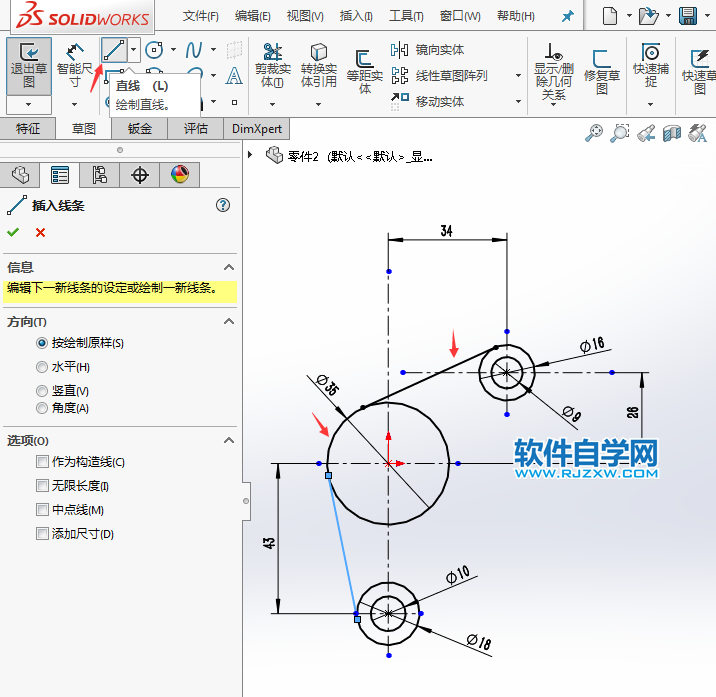

6、然后再使用直线工具，绘制相切直线出来，效果如下：

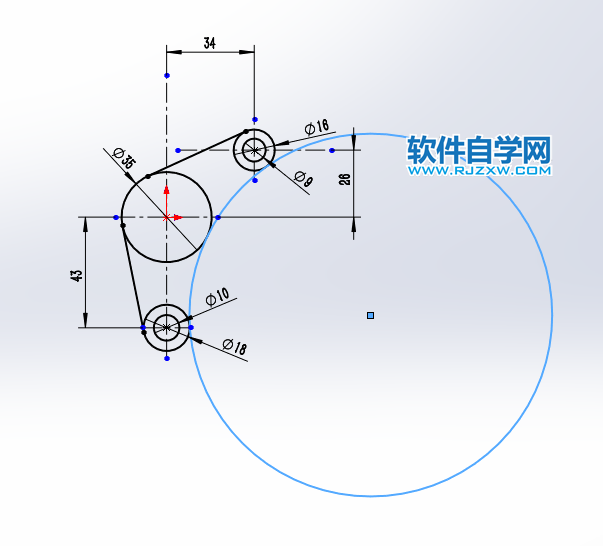

7、然后再使用周边圆，绘制相切圆出来，效果如下：

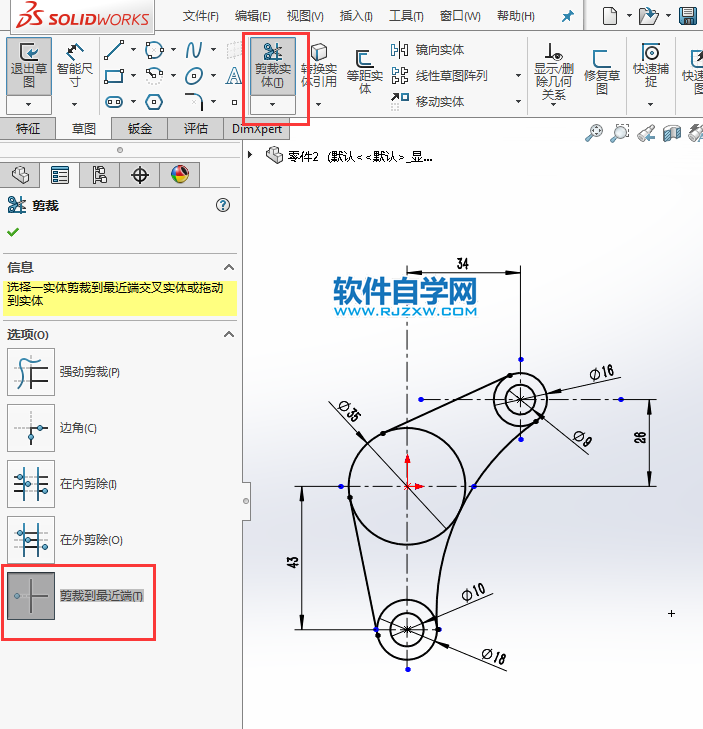

8、然后那使用剪裁工具，进行剪掉不要的线出来，效果如下：

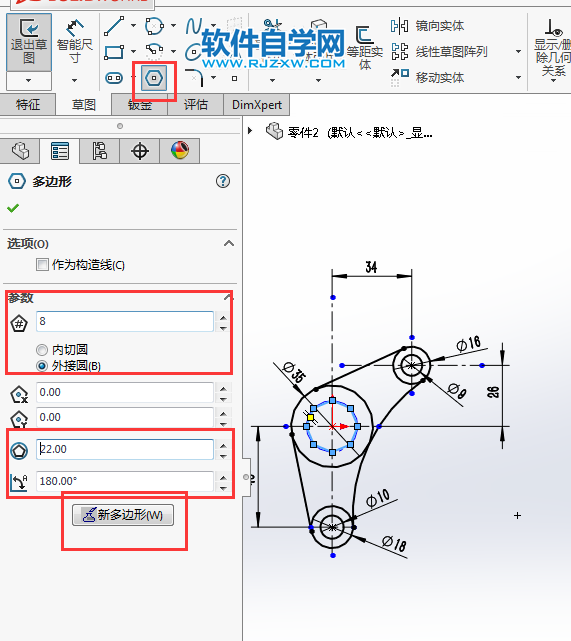

9、然后再使用多边形工具，设置8，外切于圆，设置22半径，点击确定。

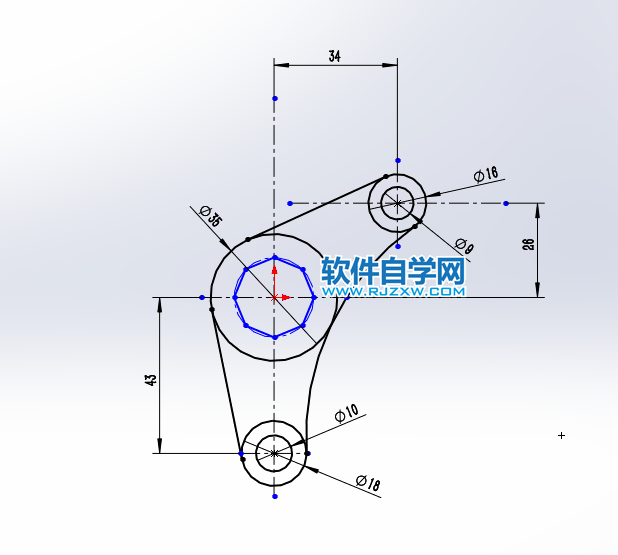

10、这样就绘制好草图。

以上就是solidworks绘制草图练习一，希望大家喜欢，请继续关注好吧啦网。
