solidworks周边圆相切草图练习

下面给大家介绍的是solidworks周边圆相切草图练习的方法与步骤，喜欢的朋友可以一起来关注好吧啦网学习更多的solidworks教程。

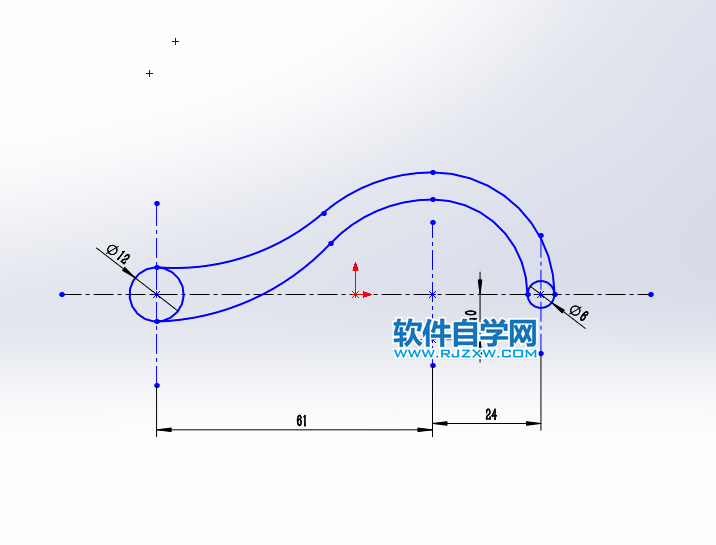

草图效果图：

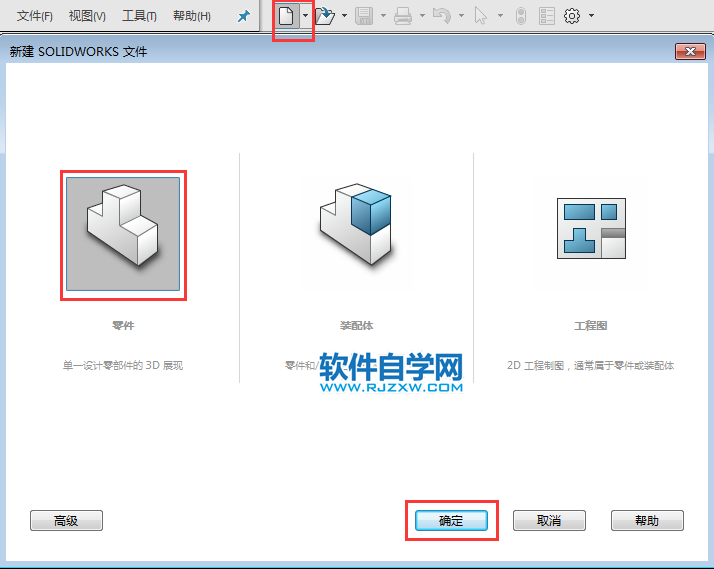

1、打开solidworks软件，点击新建，点击零件点击确定。

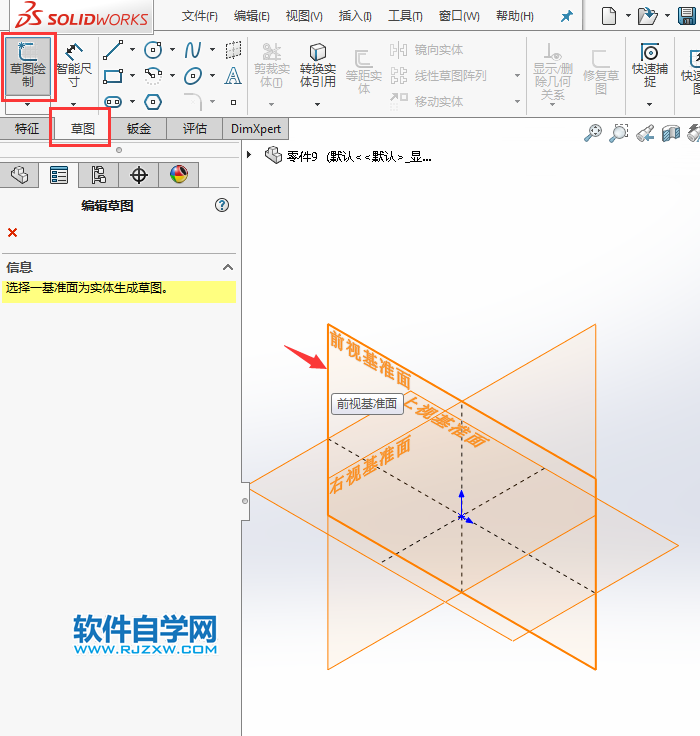

2、点击草图选项里面的绘制草图。选中要绘制草图的前视基准面。

3、点击直线工具，设置作为构造线，从中心绘制。

4、绘制下面的中心线出来，并进行尺寸标注。

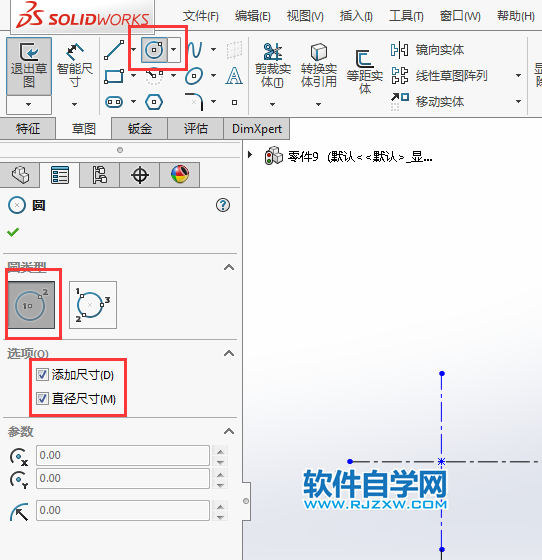

5、然后点击圆形工具，选添加尺寸加能自定义。

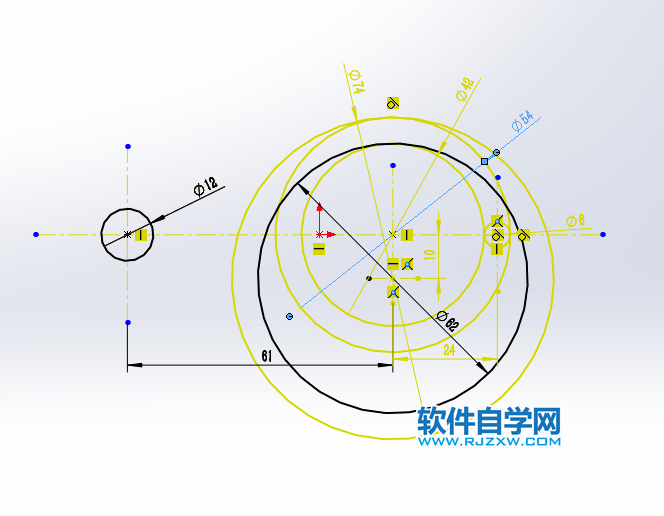

6、绘制下面的，直径6、12、62、74、42、54的圆出来，效果如下：

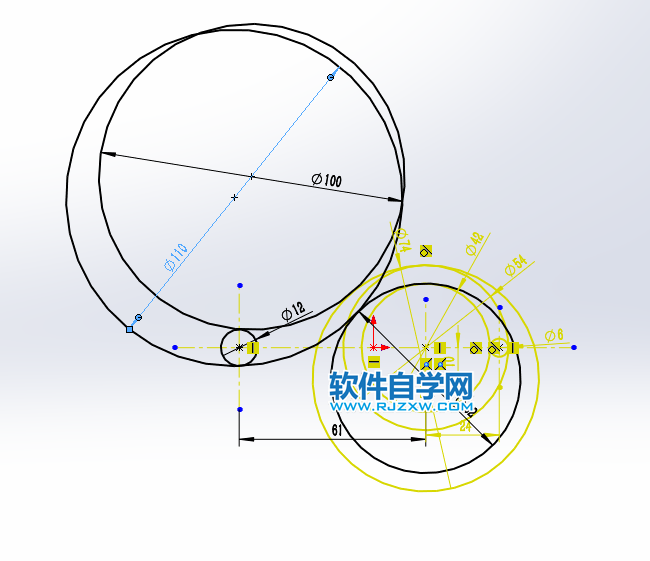

7、然后使用周边圆画相切圆出来，分别直线为100，110的圆。

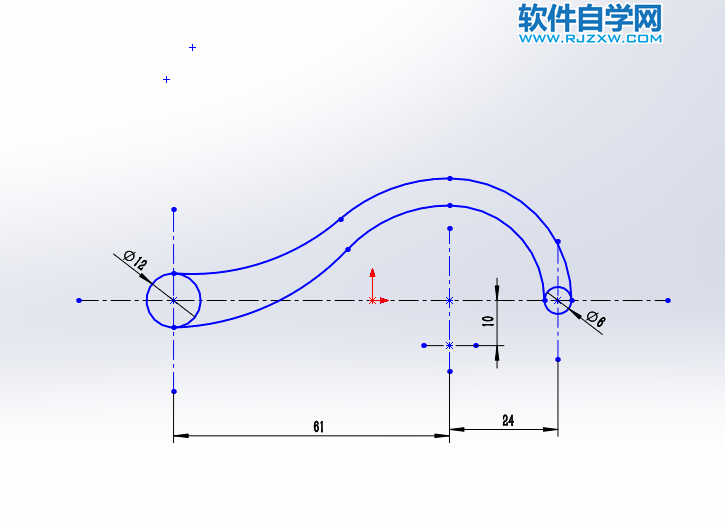

8、然后使用剪裁实体工具修改不要的。
