solidworks利用扫描轻松做管道

下面给大家介绍的是solidworks利用扫描轻松做管道的方法与步骤，喜欢的朋友可以一起来关注好吧啦网学习更多的solidworks教程。

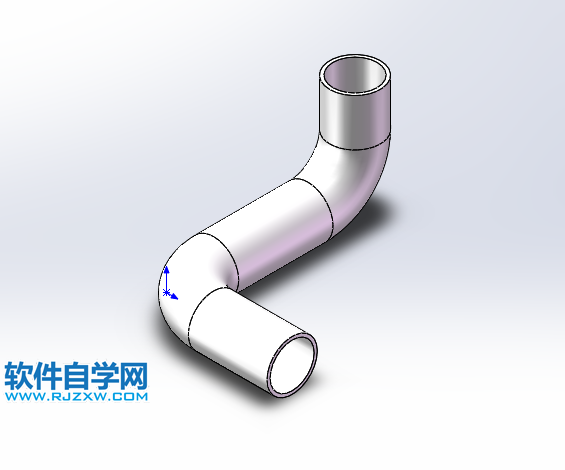

管道效果图：

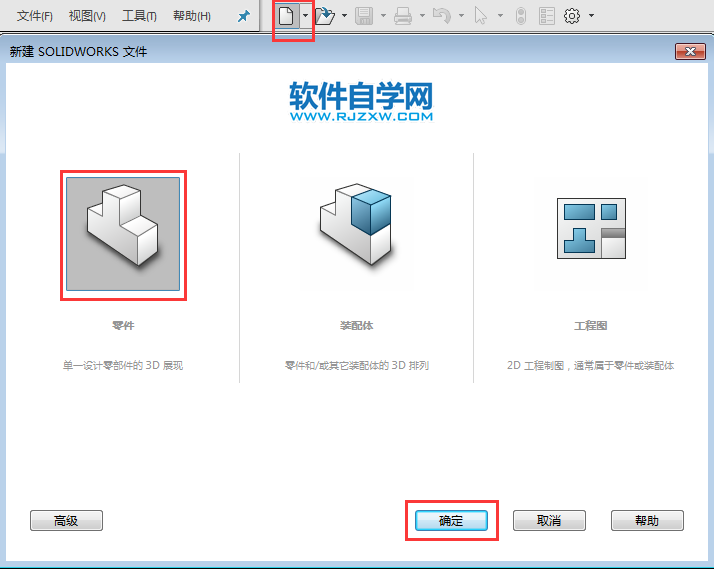

1、打开solidworks软件，点击新建，点击零件，点击确定。

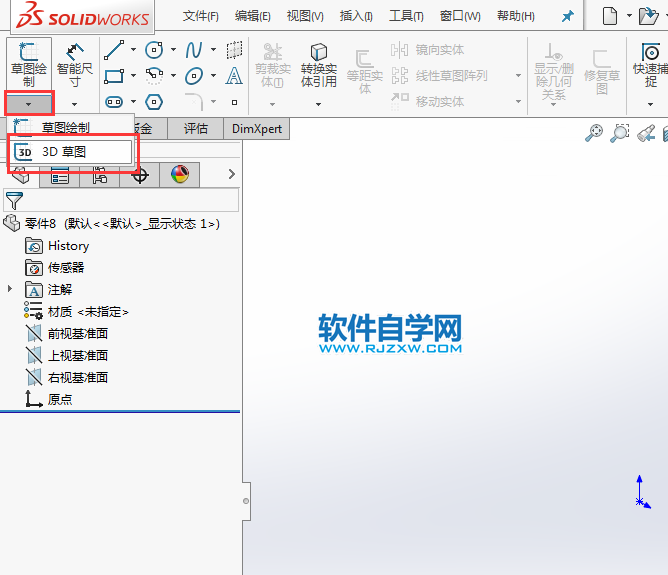

2、点击草图绘制里面的3D草图，

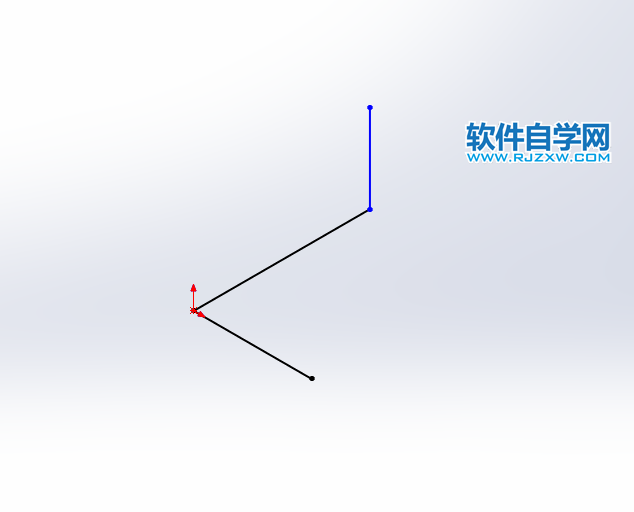

3、然后使用直线工具，绘制X,Y,Z方向三条直线出来，X为40mm，Y为60mm，Z为30mm。

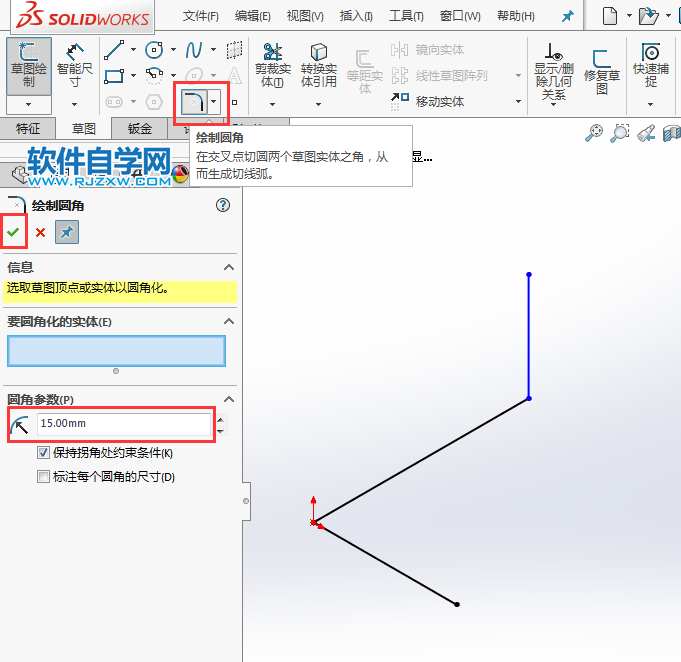

4、然后使用倒圆角处理，圆角参数为15mm。

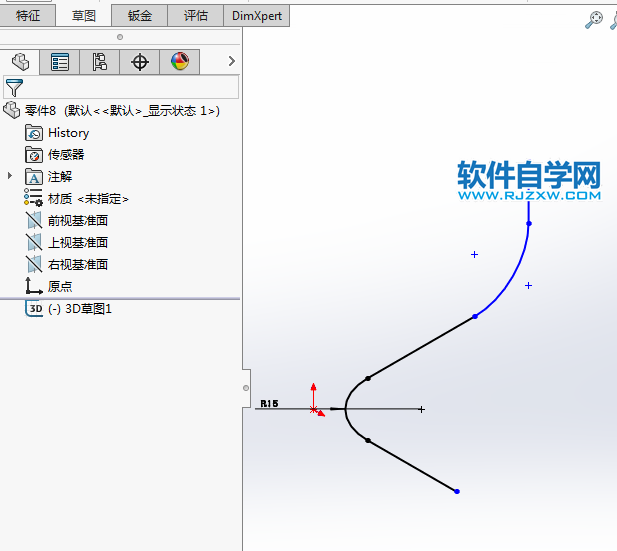

5、然后给三条直线进行倒圆角处理，效果如下：

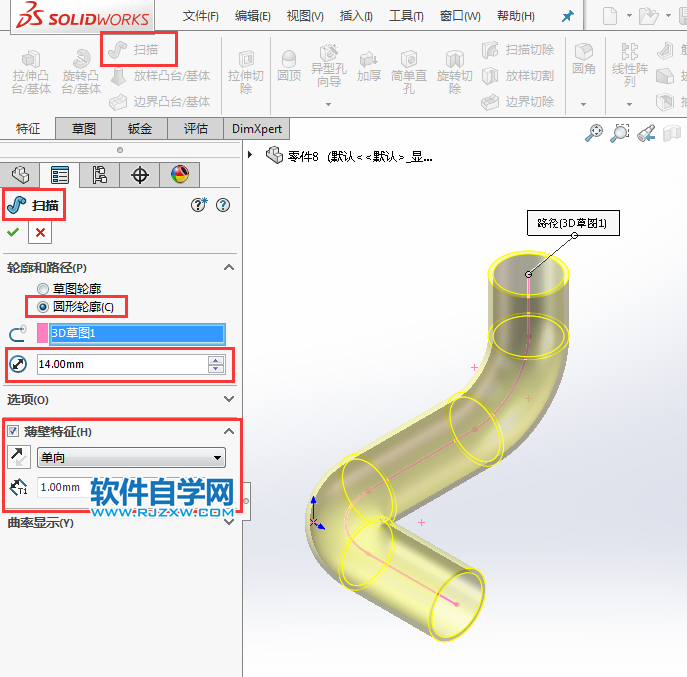

6、绘制好后，退出草图，点击特征里面的扫描。选中草图，选圆心轮廓，路径选草图，半径设置为14mm，薄壁特征单向，距离设置:1mm。

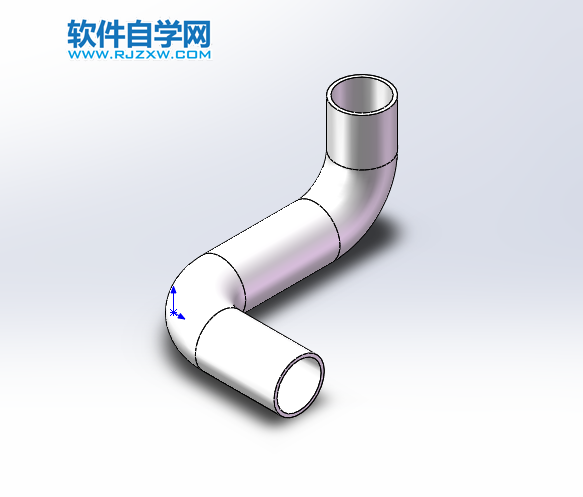

7、管道效果就出来了。
