SOLIDWORKS修改角度完成草图绘制

下面给大家介绍的是SOLIDWORKS修改角度完成草图绘制的方法与步骤，喜欢的朋友可以一起来关注好吧啦网学习更多的SOLIDWORKS教程。

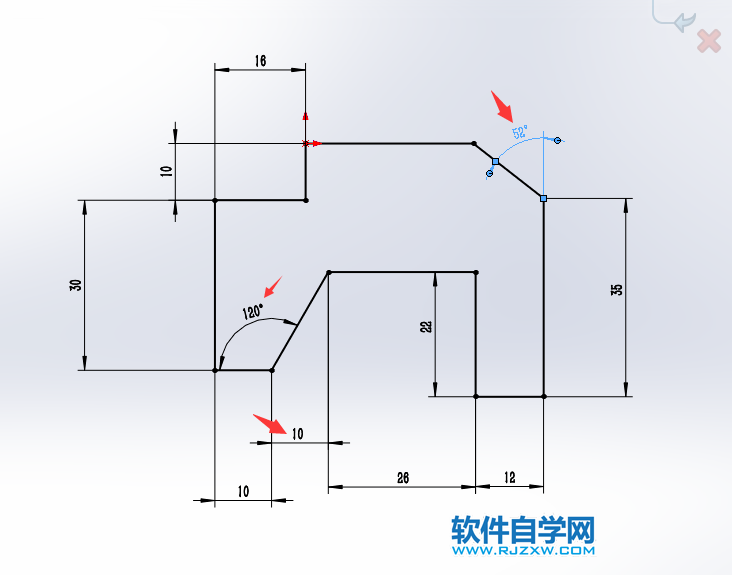

草图效果图：

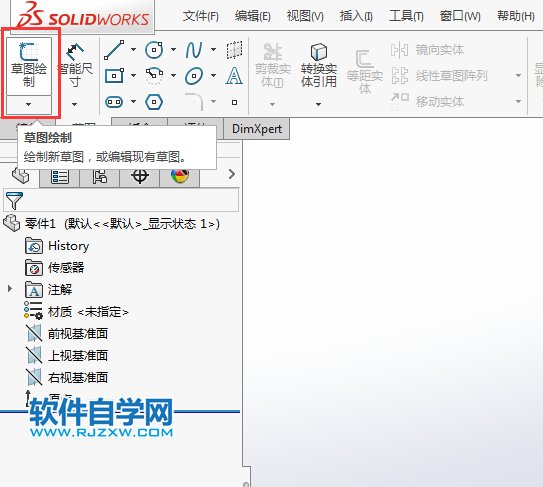

1、打开SOLIDWORKS2016软件，新建零件，点击草图绘制。

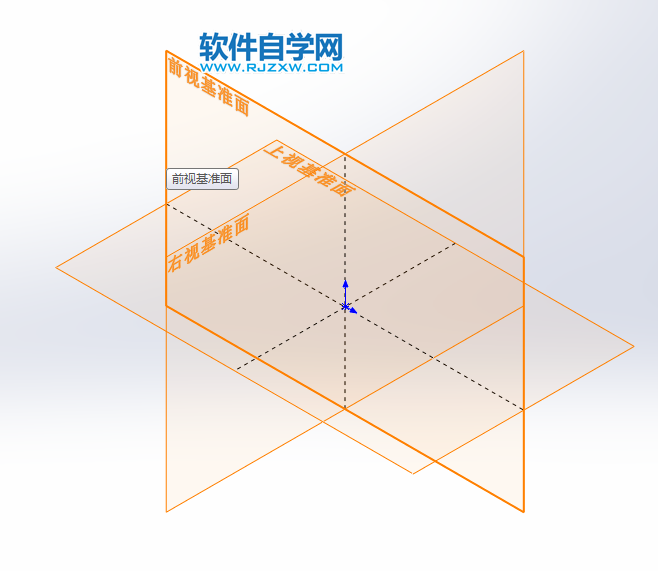

2、选择要绘制草图的前视基准面。效果如下：

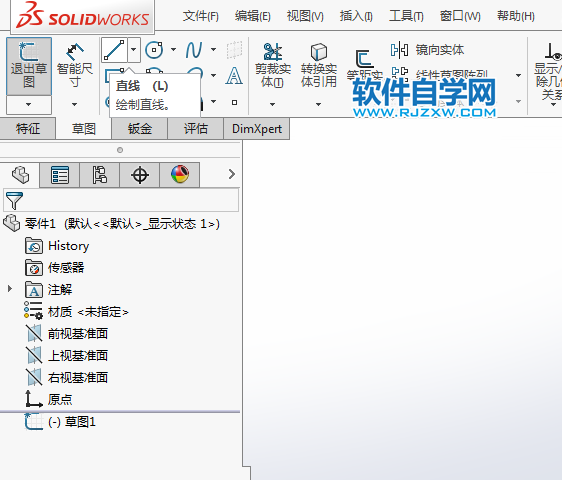

3、点击直线工具，开始绘制草图。

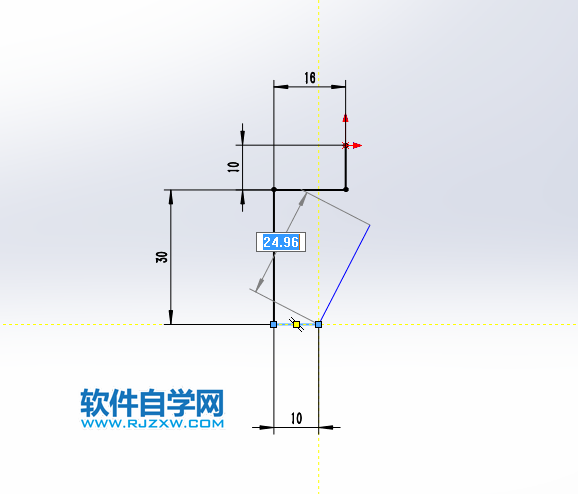

4、点击直线，以输入的参数+Enter确定的方法，绘制16、10、30的直线。斜线暂时随便一些。

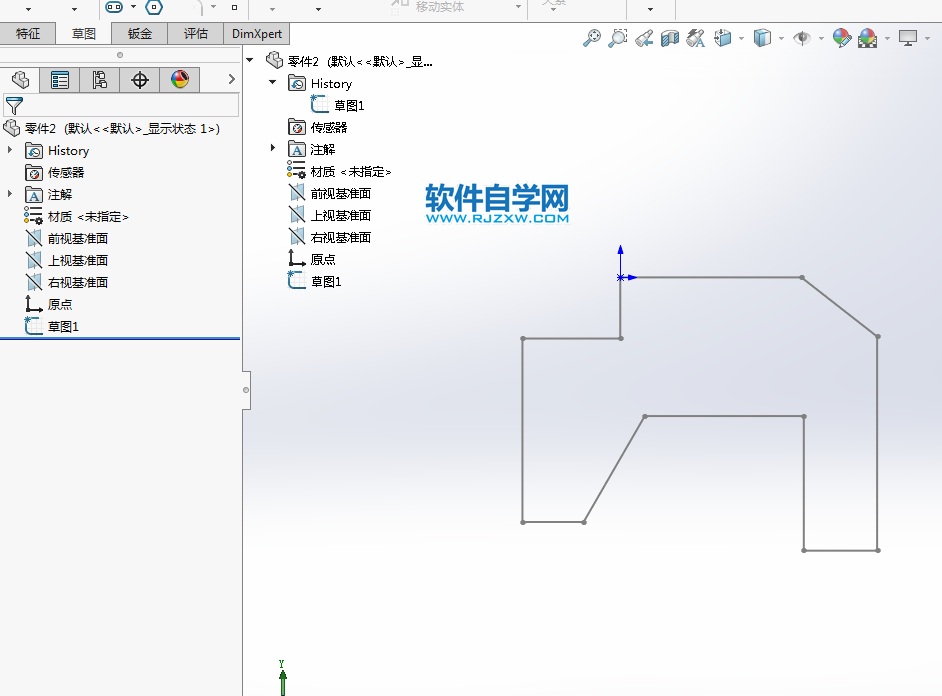

5、然后再绘制出来，26，22，12，35，斜线随便绘。再合并好。

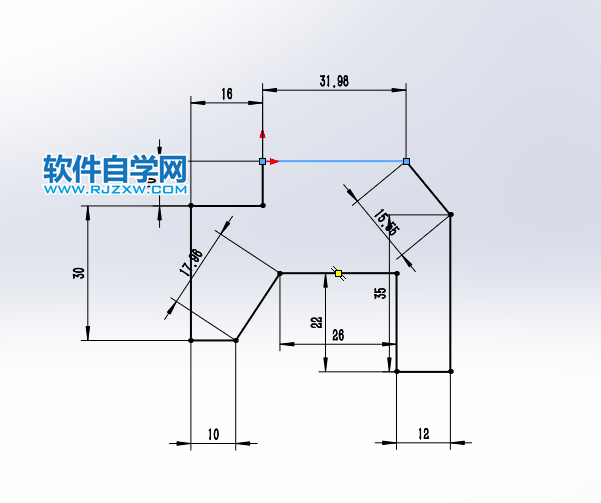

6、点击智能尺寸。把重要尺寸修改一下。

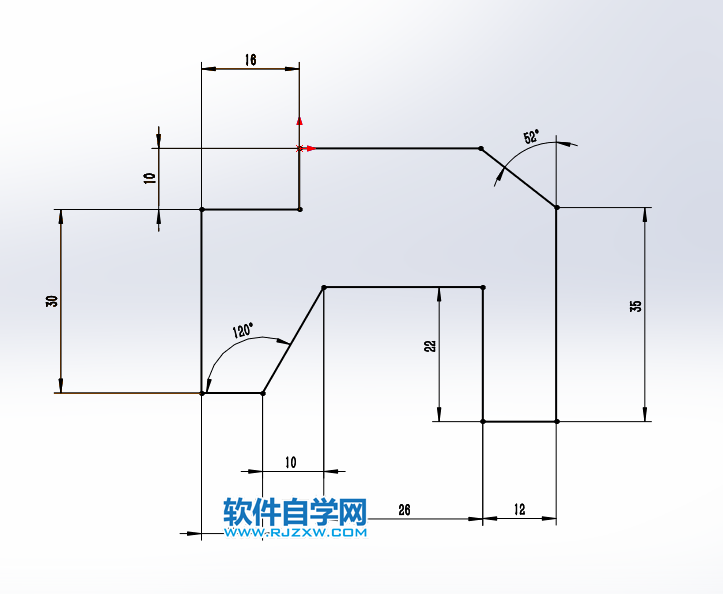

7、选删除斜线的尺寸，重新标出尺寸也角度，角度出来进行修改要的尺寸与角度就好了。

8、然后退出草图就好了。

以上就是SOLIDWORKS修改角度完成草图绘制，希望大家喜欢，请继续关注好吧啦网。
