solidworks直线工具草图练习

下面给大家介绍的是solidworks直线工具草图练习的方法与步骤，喜欢的朋友可以一起来关注好吧啦网学习更多的solidworks教程。

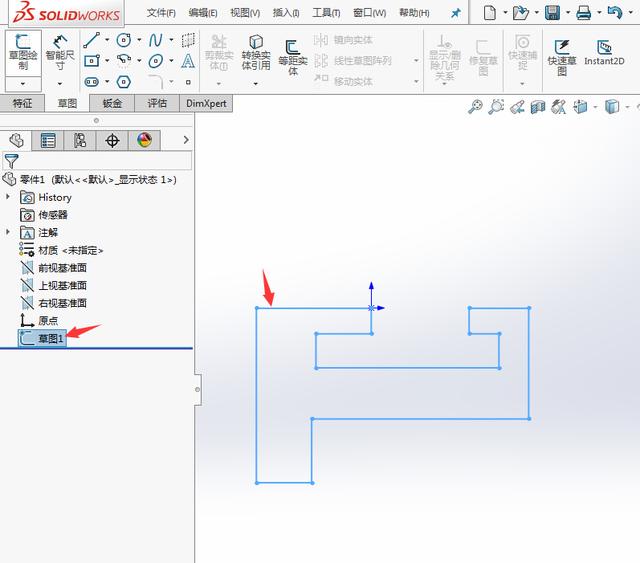

草图效果图:

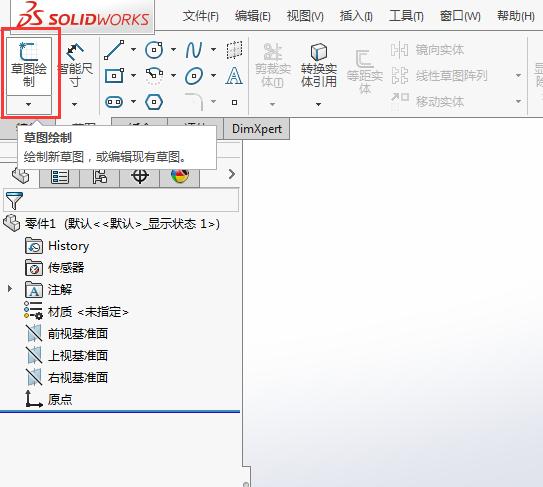

1、打开SOLIDWORKS2016，新建零件，点击草图绘制。

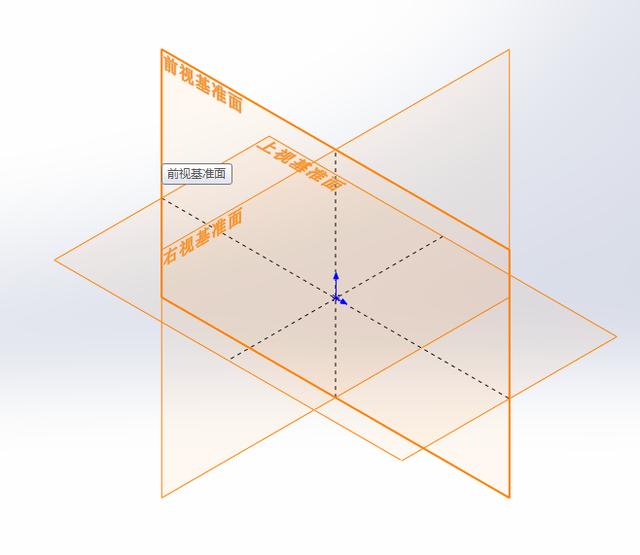

2、选择前视图基准面，进入绘制。

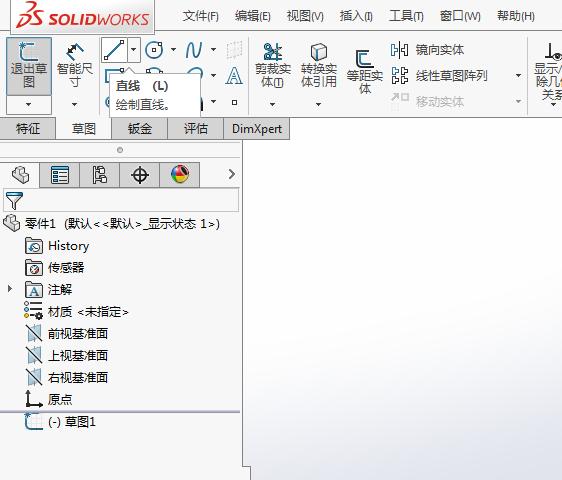

3、点击直线工具。绘制直线。

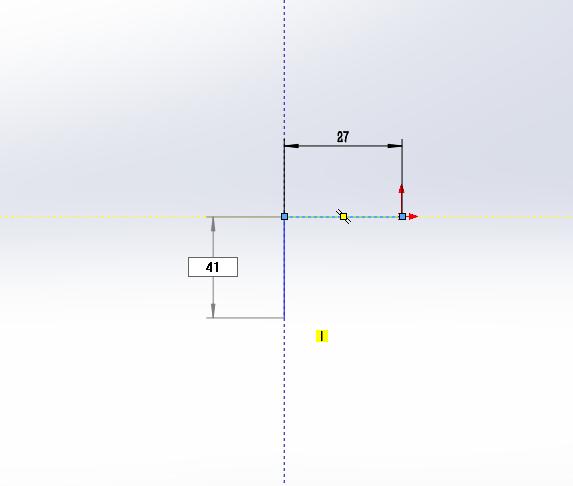

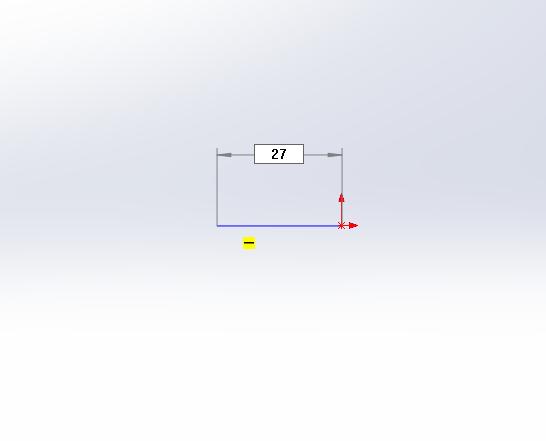

4、捕捉坐标点，绘制直线出来时，输入27参数后，按Enter键。

5、向下面绘制直线，一样输入41参数后，控enter键。

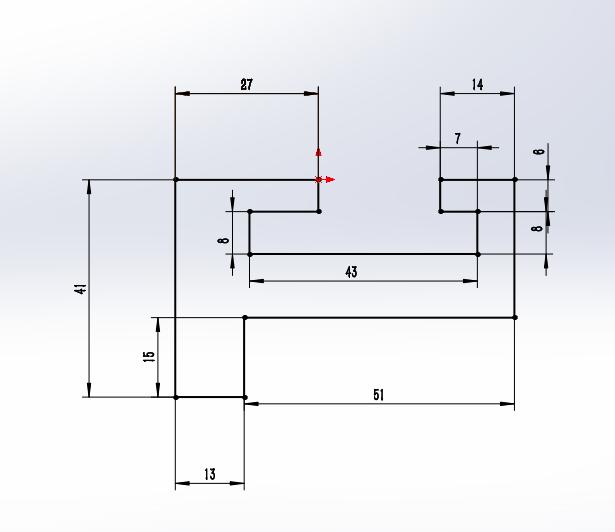

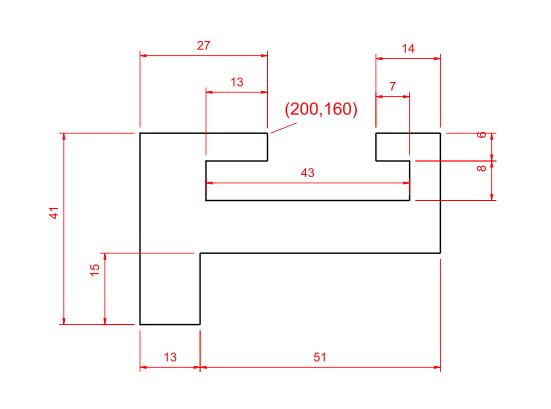

6、以次方法类推。输入绘制下面的直线出来。

7、绘制好后，点击退出草图。

这样一个简单的草图就设计出来了。

以上就是solidworks直线工具草图练习，希望大家喜欢，请继续关注好吧啦网。
